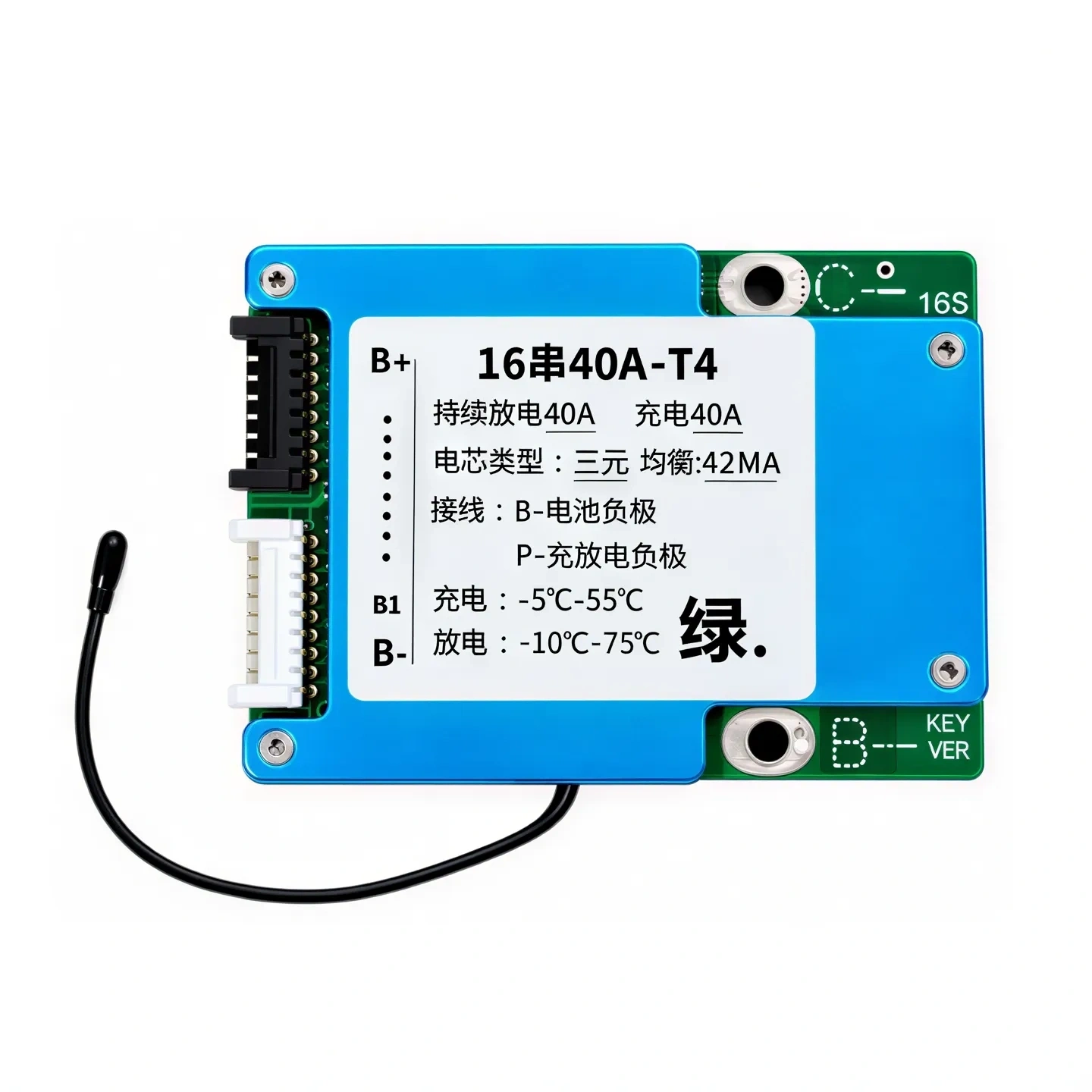

XR 16S 40A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

XR 16S 40A balanslı Li-ion BMS, seri bağlı 16 adet lityum iyon hücreden oluşan batarya paketlerinin izlenmesi ve korunması için tasarlanmış bir batarya yönetim devresidir. 40A sürekli deşarj kapasitesiyle elektrikli araçlardan enerji depolama sistemlerine kadar farklı batarya uygulamalarında kullanılabilir.

Entegre pasif balans devresi, şarj sırasında hücreler arasında oluşabilecek gerilim farklılıklarının azaltılmasına yardımcı olur. Üründe bulunan NTC sıcaklık sensörü, batarya paketinin sıcaklığını takip ederek güvenli çalışma koşullarının korunmasını destekler.

Ortak port bağlantı yapısına sahip olan BMS devresinde şarj ve deşarj işlemleri aynı negatif terminal üzerinden gerçekleştirilir. Ürün, hücre başına 4.2V tam şarj gerilimine sahip 16S Li-ion batarya paketleri için tasarlanmıştır.

XR 16S 40A Li-ion BMS Teknik Özellikleri

Ürün Grubu	XR BMS
Ürün Tipi	Balanslı BMS Batarya Koruma Devresi
Uyumlu Pil Kimyası	Li-ion / Üç Bileşenli Lityum
Seri Hücre Sayısı	16S
Nominal Hücre Gerilimi	3.7V
Hücre Tam Şarj Gerilimi	4.2V
Nominal Batarya Gerilimi	59.2V (3.7V × 16)
Batarya Tam Şarj Gerilimi	67.2V (4.2V × 16)
Sürekli Deşarj Akımı	40A
Şarj Akımı	40A
Balans Yöntemi	Pasif Balans
Balans Akımı	42 mA
Port Yapısı	Ortak Port
Sıcaklık Sensörü	NTC Var
Şarj Sıcaklığı	-5°C ila +55°C
Deşarj Sıcaklığı	-10°C ila +75°C
Menşei	Çin

Koruma ve Balans Fonksiyonları

Hücre aşırı şarj koruması
Hücre aşırı deşarj koruması
Aşırı akım koruması

Kısa devre koruması
NTC sıcaklık takibi
Hücreler arası pasif balans

Kullanım Alanları

16S Li-ion batarya paketleri
Elektrikli bisiklet ve scooter sistemleri
Elektrikli motosiklet bataryaları
Taşınabilir güç sistemleri

Güneş enerjisi depolama sistemleri
Kesintisiz güç kaynakları
Endüstriyel batarya uygulamaları
Özel batarya projeleri

Bağlantı Bilgileri

B+	Batarya paketinin pozitif terminali
B-	Batarya paketinin negatif terminali
P-	Ortak şarj ve deşarj negatif terminali
B1–B16	Seri bağlı hücrelerin gerilim algılama ve balans bağlantıları
NTC	Batarya sıcaklığını izleyen sensör bağlantısı

Montaj ve Güvenlik Bilgileri

Ürün yalnızca 16 seri bağlı, hücre başına 4.2V tam şarj gerilimine sahip Li-ion batarya paketlerinde kullanılmalıdır.
LiFePO4 hücrelerin çalışma ve koruma gerilimleri farklı olduğundan bu ürün LiFePO4 bataryalarla kullanılmamalıdır.
Balans kabloları, batarya paketinin negatif terminalinden başlanarak hücre sırasına uygun biçimde bağlanmalıdır.
Yanlış bağlantı sırası, kısa devre veya ters kutuplama BMS devresinde kalıcı hasara neden olabilir.
NTC sensörü, paket içerisindeki sıcaklığı doğru algılayabileceği bir hücre yüzeyine sabitlenmelidir.
Kablo kesitleri, bağlantı elemanları ve sigorta değeri sistemin çalışma akımına uygun seçilmelidir.
BMS su geçirmez değildir; nemden, sıvılardan ve iletken metal parçalardan korunmalıdır.
Montaj ve ilk çalıştırma işlemleri lityum batarya sistemleri konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

40A değeri BMS devresinin sürekli deşarj akımı kapasitesidir. Sistemin kullanılabilir akımı ve gücü; batarya hücrelerinin akım kapasitesi, kablo kesiti, bağlantı kalitesi, ortam sıcaklığı ve soğutma koşullarıyla birlikte değerlendirilmelidir.

Paket İçeriği

1 Adet XR 16S 40A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li
