3S 100A Balanslı Li-ion Li-Po 18650 BMS Batarya Koruma Devresi

3S 100A balanslı BMS, üç seri 18650 Li-ion hücre grubundan oluşturulan batarya paketlerinin korunması ve dengelenmesi için geliştirilmiş yüksek akım sınıfı bir batarya koruma devresidir. Standart 4.2V tam şarj gerilimine sahip uygun Li-Po hücre gruplarıyla da kullanılabilir. HX-3S-F100A model koduna sahip ürün, yaklaşık 11.1V nominal ve 12.6V tam şarj gerilimli batarya paketlerine uygundur.

BMS; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarında batarya paketinin korunmasına yardımcı olur. Yaklaşık 65 mA pasif balans akımı sayesinde şarj sırasında seri bağlı hücre grupları arasındaki gerilim farklarının azaltılmasını destekler.

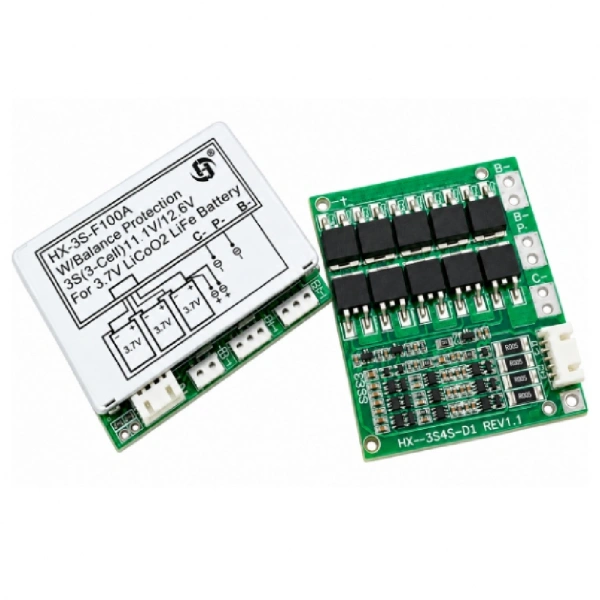

Kart üzerinde şarj ve deşarj için ayrı negatif bağlantılar bulunur. C− terminali şarj negatif, P− terminali ise yük veya deşarj negatif bağlantısı olarak kullanılır. Pozitif hat batarya paketinin B+ noktasından ortak olarak alınır. Metal gövde ve 10 MOSFET'li güç katı, yüksek akım uygulamalarında oluşan ısının dağıtılmasına yardımcı olur.

3S 100A Balanslı BMS Teknik Özellikleri

Bağlantı Noktaları

18650 Hücre ve Paket Uyumluluğu

Ürün, 3S yapıda bağlanan 18650 Li-ion hücre grupları için uygundur. Paket yalnızca üç adet tekil hücreden oluşturulmak zorunda değildir. Daha yüksek kapasite ve akım ihtiyacı için her seri kademede birden fazla 18650 hücre paralel bağlanabilir.

• 3S1P paket toplam üç adet 18650 hücreden oluşur.
• 3S2P paket toplam altı adet 18650 hücreden oluşur.
• 3S3P paket toplam dokuz adet 18650 hücreden oluşur.
• Daha yüksek paralel hücre sayıları, uygun paket tasarımıyla kullanılabilir.
• Paralel hücre sayısı artırıldığında paket kapasitesi ve akım verebilme yeteneği artar; seri gerilim değişmez.
• 100A sınıfındaki yüklerde yeterli sayıda ve uygun sürekli deşarj akımına sahip güç tipi 18650 hücre kullanılmalıdır.

Balans Özelliği

Pasif balans devresi, şarj sırasında gerilimi diğerlerinden daha hızlı yükselen hücre grubundaki fazla enerjiyi dirençler üzerinden azaltarak üç seri grubun birbirine daha yakın gerilim seviyelerinde tutulmasına yardımcı olur. Yaklaşık 65 mA balans akımı, hücreler arasındaki küçük gerilim farklarının zaman içerisinde azaltılmasına yöneliktir.

• Balans sistemi, kapasitesi veya iç direnci ciddi biçimde farklı hücreleri onaramaz.
• Montaj öncesinde üç hücre grubunun gerilimleri birbirine yakın olmalıdır.
• Aynı pakette farklı kimya, model, kapasite veya kullanım geçmişine sahip 18650 hücreler birlikte kullanılmamalıdır.
• Balans işlemi BMS'nin koruma işlevlerini tamamlar; uygun şarj cihazının yerini tutmaz.

Akım Kapasitesi Hakkında

Ürün için belirtilen 100A değeri, uygun hücre, iletken ve soğutma koşullarına bağlı bir üst sınırdır. Kartın her montaj koşulunda kesintisiz 100A sağlayacağı anlamına gelmez. Gerçek güvenli çalışma akımı, batarya paketinin tamamı değerlendirilerek belirlenmelidir.

• 18650 hücrelerin toplam sürekli deşarj kapasitesi yük akımını karşılamalıdır.
• Paralel hücre sayısı ve hücrelerin C değeri hedeflenen akıma uygun olmalıdır.
• Nikel veya bakır bağlantılar, kablolar, konnektörler ve sigorta yüksek akıma uygun seçilmelidir.
• Yüksek akımlı sürekli kullanımda metal gövdenin ısıyı uzaklaştırabileceği bir montaj yapılmalıdır.
• Kart veya bağlantılarda aşırı ısınma görülmesi halinde yük akımı düşürülmelidir.

Akım uyarısı: Satıcı kaynaklarında çalışma akımı üst sınırı 100A, anlık akım üst sınırı ise 100–120A olarak belirtilmektedir. Bu değerler 18650 hücrelerin, kabloların ve bağlantı elemanlarının akım kapasitesini artırmaz. Batarya paketinin en düşük akım kapasiteli bileşeni sistemin güvenli akım sınırını belirler.

Sıcaklık Koruma Bağlantısı

Kart üzerindeki T noktası, harici ve normalde kapalı bir sıcaklık algılama anahtarı eklenebilmesi için ayrılmıştır. Bu özellik kullanılacaksa kart üzerindeki ilgili 0Ω direnç bağlantısının ürün talimatına uygun biçimde çıkarılması gerekir.

Standart paket içeriğinde sıcaklık anahtarı veya sensörü bulunmaz. Uygun olmayan sensör kullanılması ya da kart üzerinde hatalı değişiklik yapılması koruma devresinin çalışmamasına neden olabilir.

Kullanım Alanları

Ürün Avantajları

• 3S 18650 Li-ion ve standart Li-Po batarya paketleriyle kullanılabilir.
• 100A sınıfındaki yüksek akım gerektiren uygun uygulamaları destekler.
• Yaklaşık 65 mA pasif balans akımıyla hücre grupları arasındaki gerilim farklarının azaltılmasına yardımcı olur.
• Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre korumalarını tek kartta birleştirir.
• Ayrı C− ve P− bağlantıları sayesinde şarj ve deşarj akım yollarının ayrılmasını sağlar.
• Metal gövdesi, MOSFET güç katındaki ısının dağıtılmasına yardımcı olur.
• Harici sıcaklık koruma anahtarı eklenebilmesi için T bağlantı noktası sunar.

Montaj ve Güvenlik Bilgileri

1. 18650 hücre gruplarının kimya, model, kapasite, iç direnç ve kullanım geçmişi birbiriyle uyumlu olmalıdır.
2. Montaj öncesinde üç seri grubun gerilimleri ölçülmeli ve birbirine yakın seviyeye getirilmelidir.
3. Önce B− bağlantısı yapılmalı; ardından B1, B2 ve B+ bağlantıları doğru gerilim sırasıyla bağlanmalıdır.
4. Balans soketi BMS'ye takılmadan önce soket uçlarındaki gerilim sırası multimetreyle kontrol edilmelidir.
5. Şarj cihazı C− ve ortak pozitif hatta, yük ise P− ve ortak pozitif hatta bağlanmalıdır.
6. İlk bağlantı sonrasında çıkış etkinleşmezse uygun 12.6V şarj cihazı kısa süreli bağlanarak BMS uyandırılmalıdır.
7. Batarya paketinin şarjında 3S Li-ion/Li-Po paketlere uygun, 12.6V CC-CV şarj cihazı kullanılmalıdır.
8. 18650 hücrelere doğrudan lehim yapılmamalı; uygun nikel veya bakır bağlantı malzemeleriyle punta kaynağı uygulanmalıdır.
9. Montaj tamamlandıktan sonra hücre gruplarının gerilimleri, kart sıcaklığı ve bağlantı noktaları yük altında kontrol edilmelidir.

Önemli: BMS bir şarj cihazı değildir ve şarj akımını bataryaya uygun şekilde düzenleyen harici CC-CV şarj cihazının yerini tutmaz. Ürün LiFePO4, LTO, Ni-MH, Ni-Cd veya hücre başına 4.35V şarj gerektiren Li-HV pillerle kullanılmamalıdır. Yüksek akımlı 18650 batarya paketi montajı yalnızca gerekli ölçüm, yalıtım, sigortalama ve punta kaynak ekipmanlarına sahip deneyimli kişiler tarafından yapılmalıdır.

Paket İçeriği

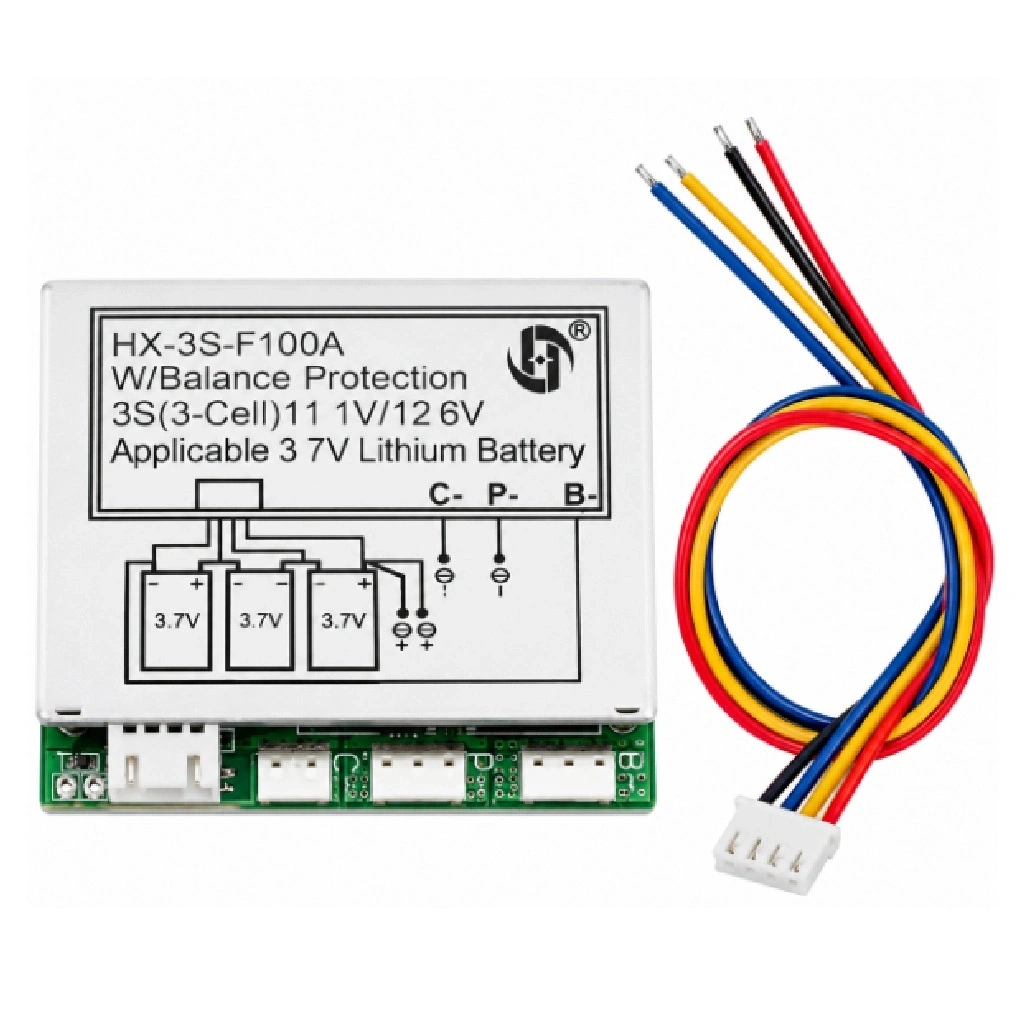

1 Adet 3S 100A Balanslı Li-ion Li-Po 18650 BMS Batarya Koruma Devresi ve Balans Bağlantı Kablosu
