XR 3S 35A 600A Pik Li-ion Starter BMS Batarya Koruma Devresi

XR 3S 35A Starter BMS, seri bağlı üç lityum iyon hücre grubundan oluşturulan yüksek akımlı batarya paketlerinde kullanılmak üzere tasarlanmış bir batarya koruma devresidir. 3.6V veya 3.7V nominal gerilimli Li-ion hücrelerden oluşturulan yaklaşık 11.1V nominal ve 12.6V tam şarj gerilimli 3S batarya sistemlerine uygundur.

Ürünün sürekli deşarj akımı 35A, belirtilen anlık pik deşarj akımı ise 600A'dır. Pik değer sürekli çalışma kapasitesi değildir; yalnızca motorların ilk hareketi veya marş işlemi gibi çok kısa süreli yüksek akım gereksinimleri için belirtilmiştir.

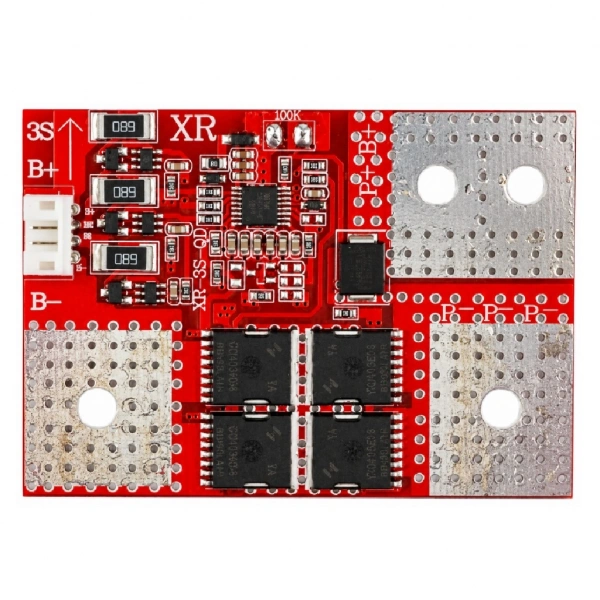

Kart üzerindeki geniş güç terminalleri, yüksek akımlı bağlantıların düşük dirençle gerçekleştirilmesine yardımcı olur. Ürün görselinde B+, B− ve P− güç bağlantı noktalarıyla birlikte 3S hücre gerilimlerinin izlenmesi için çoklu bağlantı soketi görülmektedir.

Ürün görselinde harici NTC sıcaklık sensörü veya NTC bağlantısı bulunmamaktadır. İncelenen kaynaklarda hücre balans özelliği de açıkça belirtilmediğinden ürün NTC'li veya balanslı bir model olarak tanımlanmamıştır.

Teknik Özellikler

Koruma Özellikleri

35A Sürekli ve 600A Pik Akım Arasındaki Fark

35A, kart için belirtilen sürekli deşarj akımıdır. Bu değerin kullanılabilmesi için hücrelerin, bağlantı iletkenlerinin, terminallerin ve soğutma koşullarının sürekli 35A akıma uygun olması gerekir.

600A değeri ise motor kalkışı veya marş işlemi sırasında oluşabilecek çok kısa süreli akım talebini ifade eder. Bu değer sürekli çalışma akımı olarak kullanılmamalıdır. Kaynaklarda 600A pik değerin uygulanabileceği kesin süre belirtilmemiştir.

Batarya paketinden alınabilecek gerçek pik akım; kullanılan hücrelerin deşarj kapasitesine, paralel hücre sayısına, hücrelerin iç direncine, batarya sıcaklığına, bara ve kablo kesitlerine, sigortaya ve bağlantı kalitesine bağlıdır.

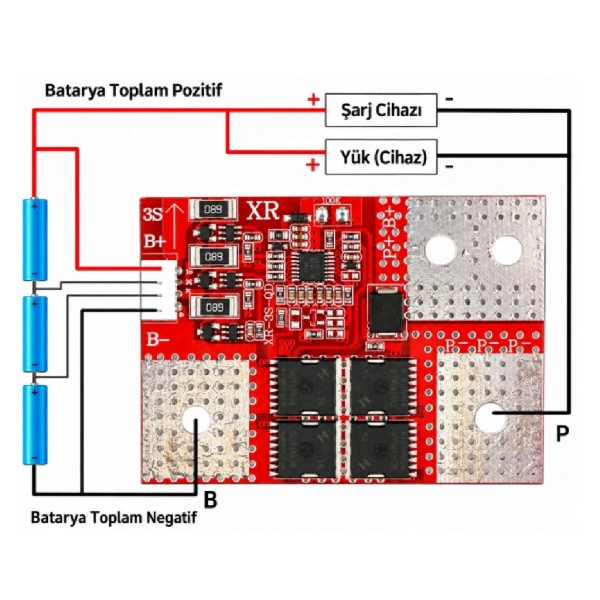

Bağlantı Bilgileri

• B−: Batarya paketinin toplam negatif ucuna bağlanır.
• B1: Birinci ve ikinci seri hücre grubu arasındaki gerilim noktasına bağlanır.
• B2: İkinci ve üçüncü seri hücre grubu arasındaki gerilim noktasına bağlanır.
• B+: Batarya paketinin toplam pozitif ucuna bağlanır.
• P−: Yükün ve şarj cihazının ortak negatif bağlantısıdır.
• P+: Yükün ve şarj cihazının pozitif bağlantısı batarya paketinin B+ hattı üzerinden gerçekleştirilir.

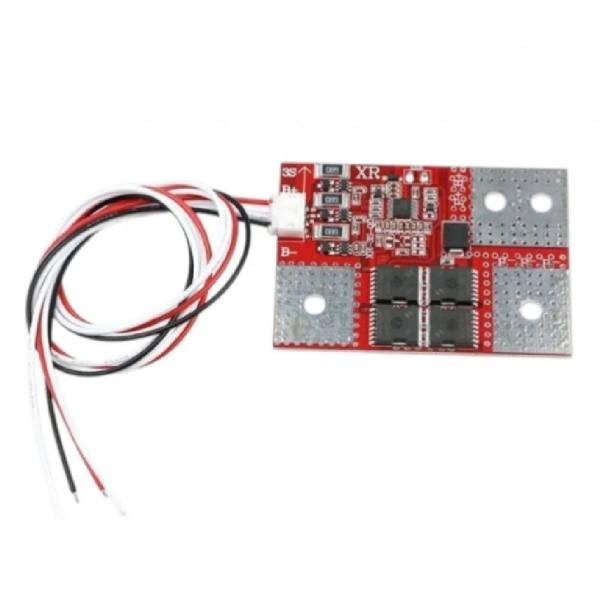

Kart üzerindeki çoklu soket, seri hücre gruplarının gerilimlerinin ayrı ayrı izlenmesi için kullanılır. Soket bağlantı sırası ve kart üzerindeki işaretler kontrol edilmeden devreye enerji verilmemelidir.

Kullanım Alanları

Ürün Avantajları

• 3S Li-ion batarya paketleri için yüksek akımlı koruma çözümü sunar.
• 35A sürekli deşarj akımıyla uyumlu yüksek güçlü uygulamalarda kullanılabilir.
• Çok kısa süreli motor kalkış ve marş talepleri için 600A pik akım değeri belirtilmiştir.
• Geniş metal terminalleri, yüksek akımlı bağlantıların sağlam şekilde yapılmasına yardımcı olur.
• Ortak port yapısı sayesinde şarj ve deşarj negatif bağlantıları aynı P− terminali üzerinden gerçekleştirilir.
• Kompakt kart yapısı özel starter batarya paketlerine entegre edilebilir.

Şarj Sistemi Uyumluluğu

Bu kartla oluşturulan 3S Li-ion batarya paketinin tam şarj gerilimi 12.6V'tur. Batarya yalnızca 3S Li-ion kimyasına uygun, 12.6V çıkışlı CC/CV şarj cihazıyla şarj edilmelidir.

3S Li-ion batarya paketi, standart 12V kurşun-asit aküyle aynı şarj gerilimine sahip değildir. Yaklaşık 13.8V–14.7V seviyelerine çıkabilen araç alternatörüne, kurşun-asit akü şarj cihazına veya akü bakım cihazına doğrudan bağlanmamalıdır. Araç üzerinde kullanılacak sistemlerde 12.6V ile sınırlandırılmış Li-ion uyumlu özel bir şarj düzenleyicisi bulunmalıdır.

Montaj ve Güvenlik Uyarıları

• Ürün yalnızca 3S Li-ion batarya paketlerinde kullanılmalıdır.
• LiFePO4 hücrelerin çalışma gerilimleri farklı olduğundan bu kart LiFePO4 batarya paketleriyle kullanılmamalıdır.
• 600A değerinin sürekli akım olmadığı ve yalnızca çok kısa süreli pik değer olduğu dikkate alınmalıdır.
• Kullanılan hücrelerin hem sürekli hem de anlık deşarj kapasiteleri uygulamanın akım gereksinimini karşılamalıdır.
• Standart düşük akımlı, farklı özellikte veya kullanım ömrünü tamamlamış hücreler starter batarya paketlerinde kullanılmamalıdır.
• Hücrelerin marka, model, kapasite, iç direnç ve kullanım geçmişleri birbiriyle uyumlu olmalıdır.
• Güç bağlantılarında yüksek akıma uygun bakır bara, kablo ve terminaller kullanılmalıdır.
• Gevşek veya yetersiz güç bağlantıları ciddi ısınmaya, ark oluşumuna ve yangına neden olabilir.
• Batarya paketinde uygulamaya uygun değerde ana sigorta kullanılmalıdır.
• Bağlantı sırasında polarite ve hücre sıralaması multimetreyle doğrulanmalıdır.
• Kart açık PCB yapısında olduğundan iletken yüzeylerden, nemden ve sıvı temasından korunmalıdır.
• Montaj, yüksek akımlı lityum batarya sistemleri konusunda deneyimli kişiler tarafından yapılmalıdır.

BMS kartının 600A pik değeri, oluşturulan batarya paketinin otomatik olarak 600A verebileceği anlamına gelmez. Güvenli akım kapasitesi hücrelerin teknik değerleri, paralel hücre sayısı, bağlantı elemanları, sigorta, sıcaklık ve sistem tasarımı birlikte değerlendirilerek belirlenmelidir.

Paket İçeriği

1 Adet XR 3S 35A 600A Pik Li-ion Starter BMS Batarya Koruma Devresi
