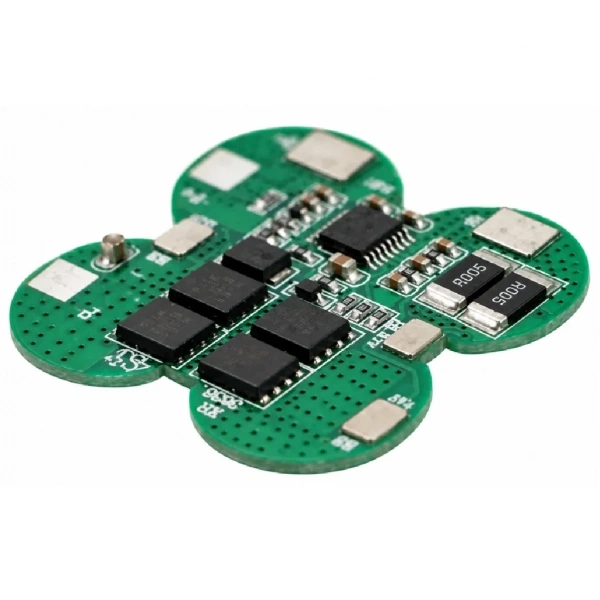

XR 4S 15A Balanslı Li-ion BMS Batarya Koruma Devresi – Yonca Tipi

XR 4S 15A balanslı Li-ion BMS, seri bağlı dört lityum iyon hücreden oluşturulan batarya paketlerinin korunması ve hücre gerilimlerinin dengelenmesine yardımcı olunması için tasarlanmış kompakt bir batarya koruma devresidir. Standart 3.6V veya 3.7V nominal gerilimli Li-ion hücrelerden oluşturulan 14.4V–14.8V nominal batarya paketleriyle kullanılabilir.

Ürün, 4S Li-ion batarya paketinin 16.8V tam şarj gerilimine uygun olarak çalışır. 15A deşarj akımı değeriyle orta seviyede güç gerektiren elektronik cihazlar, taşınabilir ekipmanlar, robotik sistemler ve özel batarya projelerinde kullanılabilir.

Yonca biçimindeki kompakt PCB tasarımı, özellikle dört adet silindirik hücrenin kare veya dairesel düzende bir araya getirildiği batarya paketlerinde kartın hücre grubunun üzerine konumlandırılmasını kolaylaştırır. Bu yapı, sınırlı montaj alanına sahip batarya kutularında yer tasarrufu sağlayabilir.

Ürün görselinde harici NTC sıcaklık sensörü veya NTC bağlantı noktası bulunmamaktadır. Bu nedenle kart, NTC sensörlü bir model olarak değerlendirilmemelidir.

Teknik Özellikler

Koruma Özellikleri

Balanslama fonksiyonu, şarj sırasında seri bağlı hücreler arasında oluşabilecek gerilim farklılıklarının azaltılmasına yardımcı olur. Bununla birlikte balans özelliği; farklı kapasiteye, iç dirence veya kullanım geçmişine sahip hücrelerin aynı batarya paketinde güvenli şekilde kullanılmasını sağlamaz.

4S Li-ion Batarya Yapısı

• Dört adet Li-ion hücre seri olarak bağlanır.
• 3.7V nominal hücrelerle oluşturulan paketin nominal gerilimi 14.8V olur.
• Her hücre tam şarjda 4.2V seviyesine ulaştığında toplam paket gerilimi 16.8V olur.
• Batarya paketinin kapasitesi, seri bağlantıda kullanılan tek bir paralel hücre grubunun kapasitesine göre belirlenir.
• Daha yüksek kapasite için hücreler önce paralel gruplandırılabilir ve ardından dört grup seri bağlanabilir.

Bağlantı Bilgileri

• B−: Batarya paketinin toplam negatif ucuna bağlanır.
• B1: Birinci ve ikinci seri hücre grubu arasındaki bağlantı noktasına bağlanır.
• B2: İkinci ve üçüncü seri hücre grubu arasındaki bağlantı noktasına bağlanır.
• B3: Üçüncü ve dördüncü seri hücre grubu arasındaki bağlantı noktasına bağlanır.
• B+: Batarya paketinin toplam pozitif ucuna bağlanır.
• Güç bağlantıları: Şarj cihazı ve yük, kart üzerindeki ilgili pozitif ve negatif güç pedlerine bağlanmalıdır.

Bağlantı noktalarının kart üzerindeki baskıları ürün revizyonuna göre farklı konumlarda bulunabilir. Montajdan önce kart üzerindeki B−, B1, B2, B3, B+ ve güç çıkışı işaretleri kontrol edilmeli; yalnızca ürünle eşleşen bağlantı şeması kullanılmalıdır.

Kullanım Alanları

Ürün Avantajları

• 4S Li-ion batarya paketlerinde koruma ve balans işlevlerini aynı kartta birleştirir.
• Yonca tipi yapısı sayesinde silindirik hücre gruplarının üzerine kompakt biçimde yerleştirilebilir.
• 15A deşarj akımıyla uyumlu orta güçlü batarya uygulamalarında kullanılabilir.
• Açık PCB yapısı, bağlantı noktalarına doğrudan erişim sağlar.
• 18650 ve 21700 gibi farklı boyutlardaki Li-ion hücrelerle oluşturulan uygun batarya paketlerinde kullanılabilir.

Montaj ve Güvenlik Uyarıları

• Ürün yalnızca 4S Li-ion batarya paketlerinde kullanılmalıdır.
• LiFePO4 hücrelerin nominal ve tam şarj gerilimleri farklı olduğundan bu kart LiFePO4 batarya paketlerine uygun değildir.
• Batarya oluşturulurken aynı marka, model, kapasite, iç direnç ve kullanım geçmişine sahip hücreler kullanılmalıdır.
• Hücre gerilimleri montajdan önce birbirine yakın seviyeye getirilmelidir.
• Bağlantılar B− noktasından başlanarak B1, B2, B3 ve B+ sırasına uygun şekilde yapılmalıdır.
• Lehimleme sırasında hücrelerin aşırı ısınması önlenmeli; mümkün olduğunda hücre bağlantılarında punta kaynağı kullanılmalıdır.
• Kullanılan kablolar, nikel şeritler ve bağlantı noktaları sistemin çalışma akımını güvenli şekilde taşıyabilecek özellikte olmalıdır.
• Kart açık PCB yapısında olduğundan iletken yüzeylerden, metal parçalardan, nemden ve sıvı temasından korunmalıdır.
• Motorlu uygulamalarda kalkış ve sıkışma akımının 15A seviyesini aşabileceği dikkate alınmalıdır.
• Batarya paketi montajı, lityum pil güvenliği ve BMS bağlantıları konusunda deneyimli kişiler tarafından yapılmalıdır.

15A değeri kartın belirtilen deşarj akımıdır. Batarya paketinin güvenli çalışma akımı; kullanılan hücrelerin deşarj kapasitesine, bağlantı malzemelerine, kablo kesitine, ortam sıcaklığına ve soğutma koşullarına göre belirlenmelidir.

Paket İçeriği

1 Adet XR 4S 15A Balanslı Li-ion BMS Batarya Koruma Devresi – Yonca Tipi
