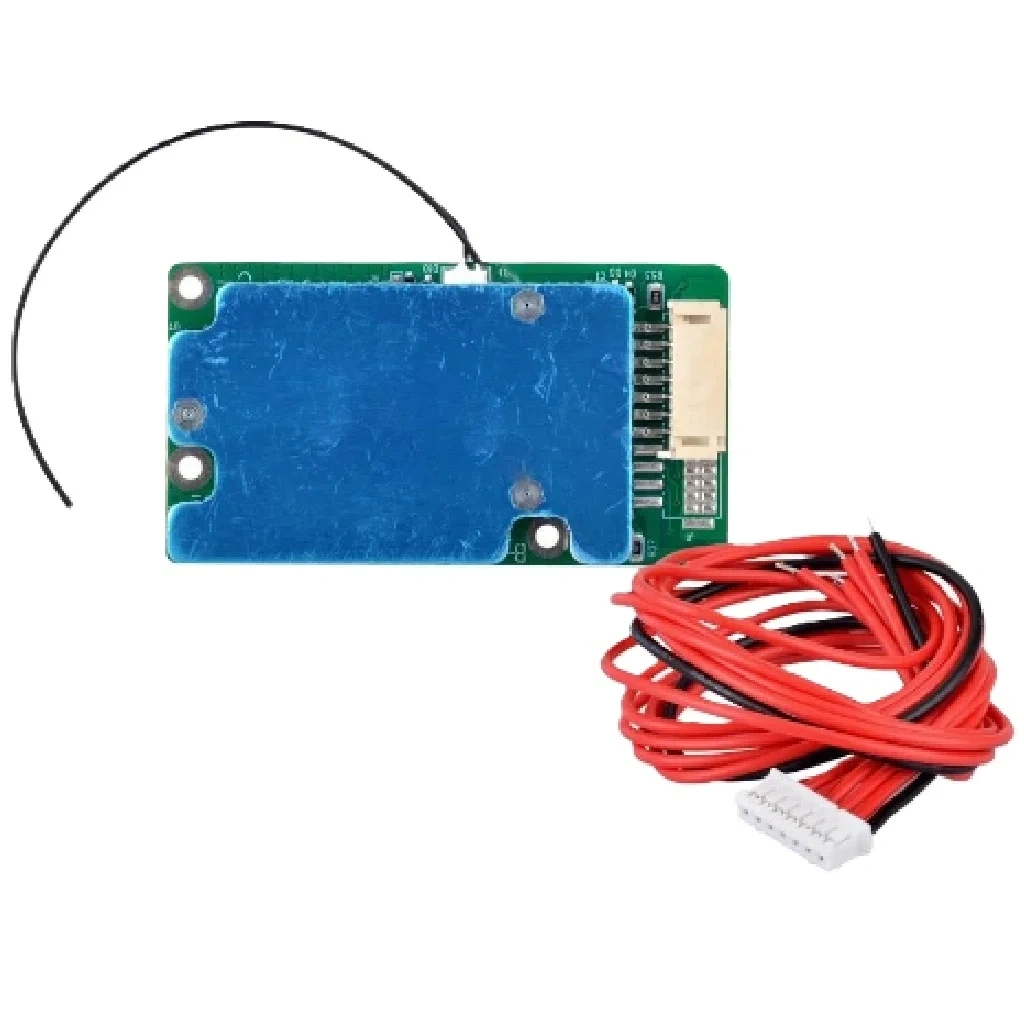

XR 6S 25A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

XR 6S 25A Balanslı Lityum İyon Batarya BMS, hücreler arasındaki gerilim dengesinin sağlanmasına yardımcı olmak amacıyla tasarlanmış balanslı batarya yönetim ve koruma devresidir.
%13
448.54 TL
388.73 TL
75.15 TL 'den başlayan taksitlerle
    Karşılaştır
    Fiyat Alarmı
    Güvenli Alışveriş

    Tüm ödeme ve kişisel bilgileriniz 256 Bit SSL sertifikası ile korunur. Pil Dünyasında alışveriş her zaman güvenlidir.

    Ücretsiz Kargo

    2000 TL ve Üzeri alışverişlerinizde kargo ücreti ödemezsiniz. Daha çok ürün, daha az maliyet.

    Hızlı Gönderi

    Siparişler korunaklı şekilde, sağlam kolilerle gönderilir.

    İade ve Değişim

    Siparişinizi 14 gün içerisinde ücretsiz iade edebilirsiniz. Değişimlerde Kargo Ücreti Kullanıcıya Aittir.

    WhatsApp

    XR 6S 25A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

    XR 6S 25A balanslı Li-ion BMS, altı adet seri bağlı lityum iyon hücreden oluşturulan batarya paketlerinin korunması ve yönetilmesi için geliştirilmiş bir batarya koruma devresidir. 25A sürekli deşarj akımı kapasitesiyle uygun güç gereksinimine sahip 6S Li-ion batarya uygulamalarında kullanılabilir.

    6S Li-ion batarya paketinin nominal gerilimi 21.6V, tam şarj gerilimi ise 25.2V'tur. Kart; aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve aşırı sıcaklık gibi uygun olmayan çalışma koşullarında batarya paketinin korunmasına yardımcı olur.

    Dahili balans devresi, seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasını destekler. 42mA balans akımı ve 4.15V ± 0.025V balans başlatma gerilimi sayesinde hücrelerin şarj sırasında birbirine daha yakın gerilim seviyelerinde tutulmasına yardımcı olur.

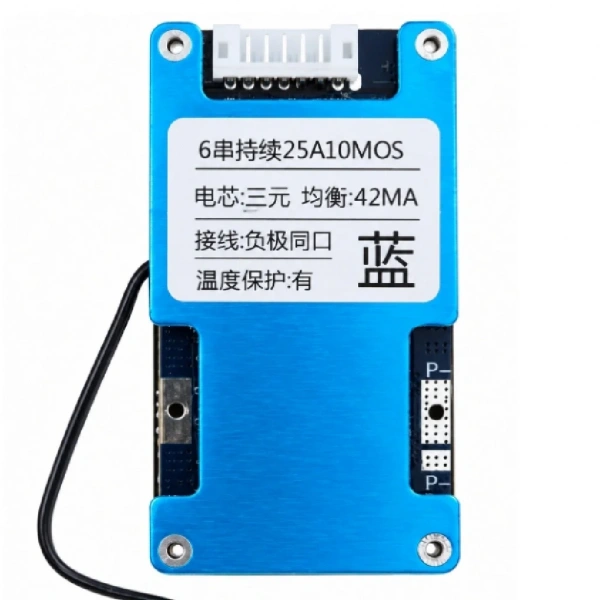

    Ürün üzerindeki etikette sıcaklık korumasının bulunduğu belirtilmektedir. Kartla bağlantılı NTC sıcaklık sensörü, batarya paketinin sıcaklığını izleyerek belirlenen sıcaklık sınırlarının aşılması durumunda koruma fonksiyonunun devreye girmesine yardımcı olur.

    Teknik Özellikler

    Ürün GrubuBalanslı Li-ion BMS Batarya Koruma Devresi
    Uyumlu Pil KimyasıLi-ion (Lityum İyon / Üçlü Lityum)
    Seri Hücre Sayısı6S
    Hücre Nominal Gerilimi3.6V / 3.7V
    Batarya Paketi Nominal Gerilimi21.6V
    Batarya Paketi Tam Şarj Gerilimi25.2V
    Sürekli Deşarj Akımı25A
    Anlık Koruma Akımı60A
    Sürekli Şarj Akımı20A
    MOSFET Sayısı10 adet
    Tek Hücre Aşırı Şarj Koruması4.25V ± 0.025V
    Tek Hücre Aşırı Deşarj Koruması2.7V ± 0.08V
    Balans ÖzelliğiVar
    Balans Başlatma Gerilimi4.15V ± 0.025V
    Balans Akımı42mA
    Sıcaklık KorumasıVar, NTC sensörlü
    Şarj Sıcaklık Koruması50°C
    Deşarj Sıcaklık Koruması70°C
    Bağlantı TipiOrtak port
    Hücre BağlantısıSoketli balans bağlantısı
    Çalışma Güç Tüketimi≤30µA
    Ana Devre İletim Direnci≤20mΩ
    Çalışma Sıcaklığı Aralığı-40°C ila +80°C
    Ürün ÖlçüleriYaklaşık 60 × 33 × 7 mm

    Koruma ve Balans Özellikleri

    • Hücre aşırı şarj koruması
    • Hücre aşırı deşarj koruması
    • Aşırı akım koruması
    • Kısa devre koruması
    • 42mA pasif hücre balansı
    • Şarj sıcaklık koruması
    • Deşarj sıcaklık koruması
    • NTC ile sıcaklık takibi

    60A değeri sürekli çalışma akımı değil, anlık koruma eşiği olarak verilmiştir. Sistemin sürekli yük akımı 25A sınırını aşmamalı; motor ve benzeri endüktif yüklerde ilk kalkış akımı ayrıca hesaba katılmalıdır.

    Kullanım Alanları

    • 6S 18650 Li-ion batarya paketleri
    • 6S 21700 Li-ion batarya paketleri
    • Şarjlı el aletleri
    • Robotik ve mobil sistemler
    • Taşınabilir DC güç sistemleri
    • Elektronik cihaz bataryaları
    • Batarya yenileme uygulamaları
    • 6S Li-ion batarya projeleri

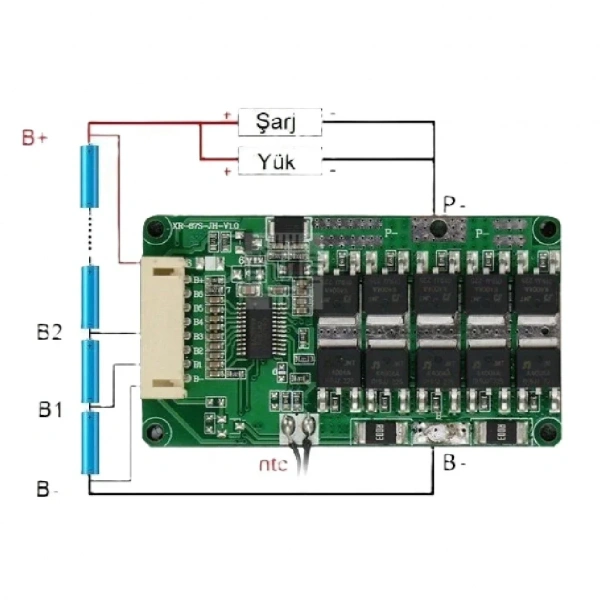

    Bağlantı ve Montaj Bilgileri

    • Altı seri hücre grubunun bağlantıları, kartla birlikte kullanılan balans soketinin sıralamasına uygun şekilde yapılmalıdır.
    • Ortak port yapısında şarj ve deşarj işlemleri aynı güç çıkışı üzerinden gerçekleştirilir.
    • NTC sensörü, batarya paketindeki hücrelerin sıcaklığını doğru algılayabileceği uygun bir noktaya sabitlenmelidir.
    • Güç kablolarının kesiti, 25A sürekli akımı güvenli şekilde taşıyabilecek kapasitede seçilmelidir.
    • Bağlantı tamamlandıktan sonra hücre sıralaması, toplam paket gerilimi ve kutup yönleri multimetreyle kontrol edilmelidir.
    • BMS bağlantısı yapılmadan önce batarya grubundaki hücrelerin gerilimlerinin birbirine yakın olması önerilir.

    Bu ürün yalnızca 6S Li-ion batarya paketleriyle kullanılmalıdır. LiFePO4, LTO, Ni-MH veya farklı seri hücre sayısına sahip batarya paketleriyle uyumlu değildir. Montaj işlemi, lityum batarya güvenliği konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

    Paket İçeriği

    1 Adet XR 6S 25A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li
