XR 7S 25A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

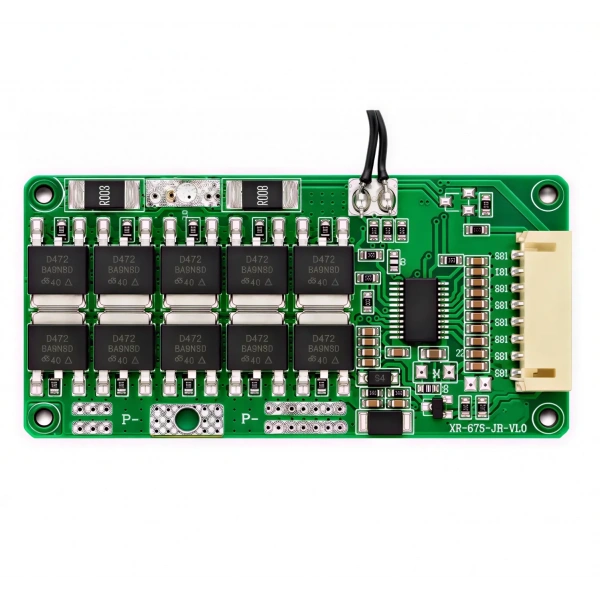

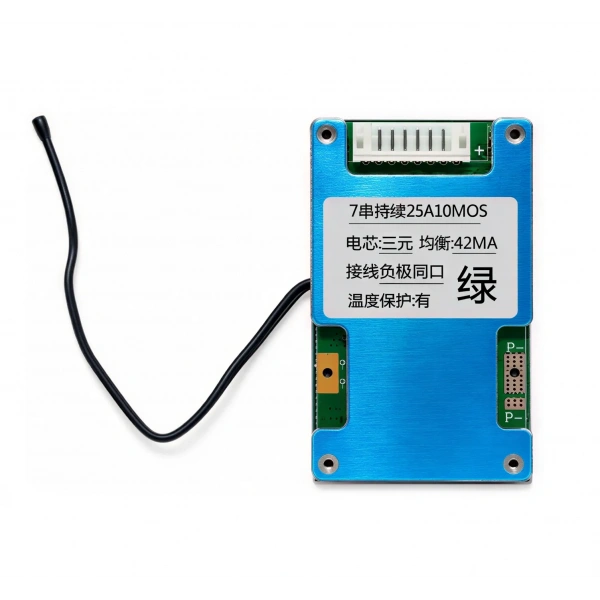

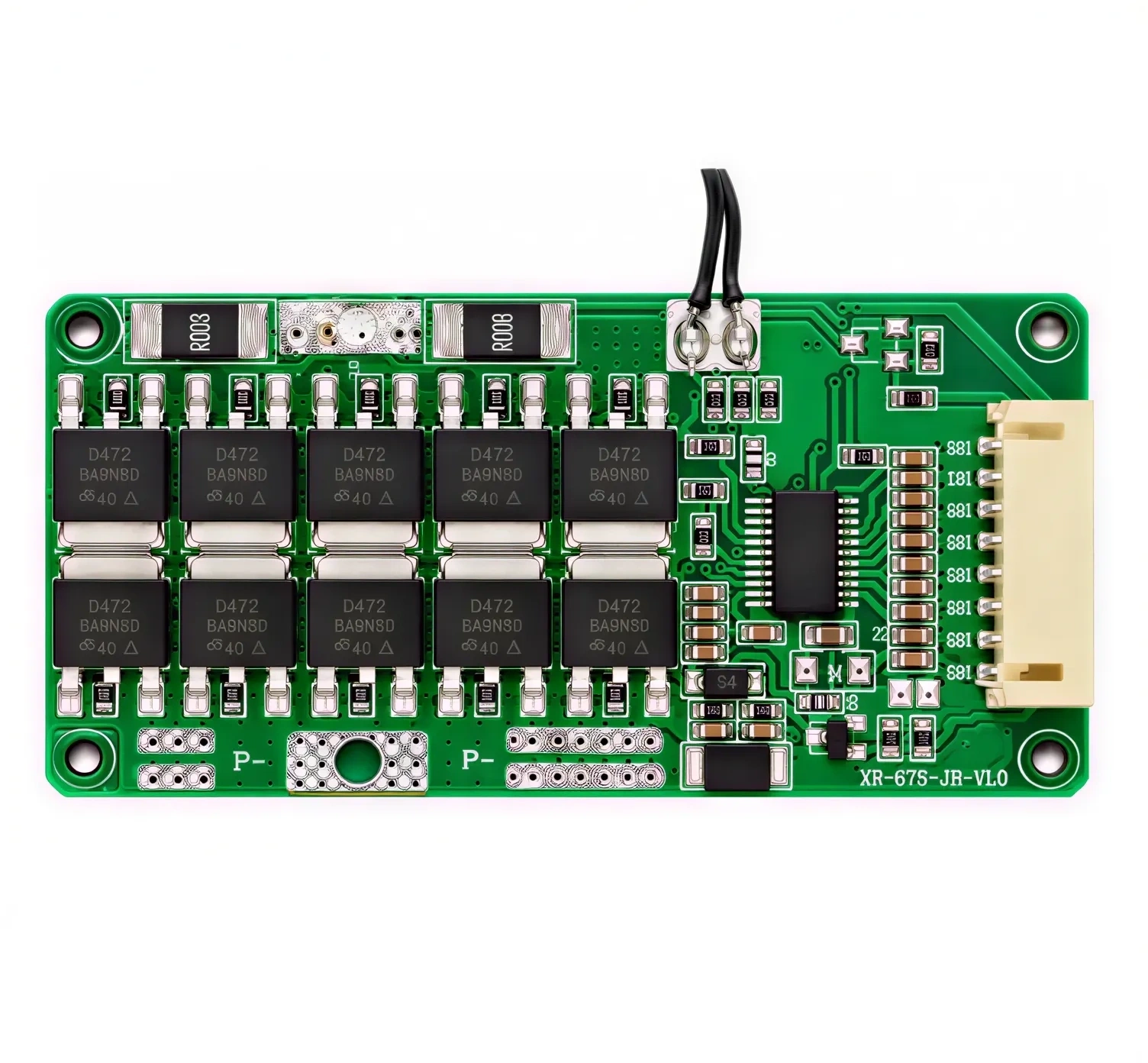

XR 7S 25A balanslı Li-ion BMS, yedi adet seri bağlı lityum iyon hücreden oluşturulan batarya paketlerinin korunması ve yönetilmesi için geliştirilmiş bir batarya koruma devresidir. 25A sürekli deşarj akımı ve 60A anlık koruma akımıyla uygun 7S Li-ion batarya uygulamalarında kullanılabilir.

7S Li-ion batarya paketleri, kullanılan hücrelerin nominal gerilimine bağlı olarak yaklaşık 25.2V–25.9V gerilim seviyesinde çalışır. Paket tam şarj edildiğinde gerilim 29.4V seviyesine ulaşır. Bu nedenle ürün, hücre başına 4.2V tam şarj gerilimine sahip Li-ion hücrelerle kullanılmalıdır.

Entegre pasif balans devresi, şarjın üst gerilim bölgesinde seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur. NTC sıcaklık sensörü batarya paketindeki sıcaklığın takip edilmesini sağlarken ortak port yapısı, şarj ve deşarj işlemlerinin aynı negatif çıkış üzerinden gerçekleştirilmesine imkân verir.

Teknik Özellikler

Koruma ve Balans Özellikleri

• Aşırı şarj koruması, hücre gerilimi belirlenen üst sınıra ulaştığında şarj akımının kesilmesine yardımcı olur.
• Aşırı deşarj koruması, hücre geriliminin güvenli seviyenin altına düşmesini önlemeyi destekler.
• Aşırı akım ve kısa devre koruması, batarya paketinin uygun olmayan yük koşullarına karşı korunmasına yardımcı olur.
• 42 mA pasif balans devresi, seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasını destekler.
• NTC sensörü, batarya paketindeki sıcaklığı takip ederek aşırı sıcaklık koşullarına karşı koruma sağlar.
• 10 MOSFET'li güç katı, 25A sürekli akım sınıfındaki uygulamalarda anahtarlama ve koruma işlevlerini gerçekleştirir.

Kullanım Alanları

Bağlantı ve Montaj Bilgileri

• Batarya paketinin toplam negatif ucu kart üzerindeki B− bağlantısına bağlanmalıdır.
• Ortak şarj ve deşarj negatif çıkışı P− bağlantısı üzerinden alınmalıdır.
• Pozitif şarj ve deşarj hattı batarya paketinin toplam pozitif ucuna bağlanmalıdır.
• Balans kabloları, toplam negatif uçtan başlanarak hücre sırasına uygun biçimde bağlanmalıdır.
• NTC sensörü, sıcaklığın güvenilir şekilde ölçülebileceği bir hücre yüzeyine temas edecek biçimde sabitlenmelidir.
• Balans soketi takılmadan önce kablo sırası ve her bağlantı arasındaki hücre gerilimi multimetreyle kontrol edilmelidir.
• Montaj öncesinde seri bağlanacak hücrelerin aynı kimyada, benzer kapasitede ve birbirine yakın gerilim seviyesinde olması sağlanmalıdır.

Bu ürün yalnızca 7S Li-ion batarya paketleri için uygundur. LiFePO4 hücrelerle veya farklı seri hücre sayısına sahip paketlerle kullanılmamalıdır. 60A değeri sürekli çalışma akımı değil, kısa süreli anlık koruma akımıdır. Sürekli deşarj akımı 25A, sürekli şarj akımı ise 20A sınırını aşmamalıdır.

Paket İçeriği

1 Adet XR 7S 25A Balanslı Li-ion BMS Batarya Koruma Devresi, NTC Sıcaklık Sensörü ve Balans Bağlantı Kablosu
