Creatall 3S 40A Balanslı Li-ion Li-Po BMS Batarya Koruma Devresi - Mor PCB

Creatall 3S 40A balanslı BMS, nominal hücre gerilimi 3.6V–3.7V ve tam şarj gerilimi 4.2V olan üç seri Li-ion veya Li-Po hücre grubuyla oluşturulan batarya paketlerinin korunması için geliştirilmiş bir batarya koruma devresidir. 3S bağlantıda yaklaşık 10.8V–11.1V nominal paket gerilimi ve 12.6V tam şarj gerilimiyle çalışır.

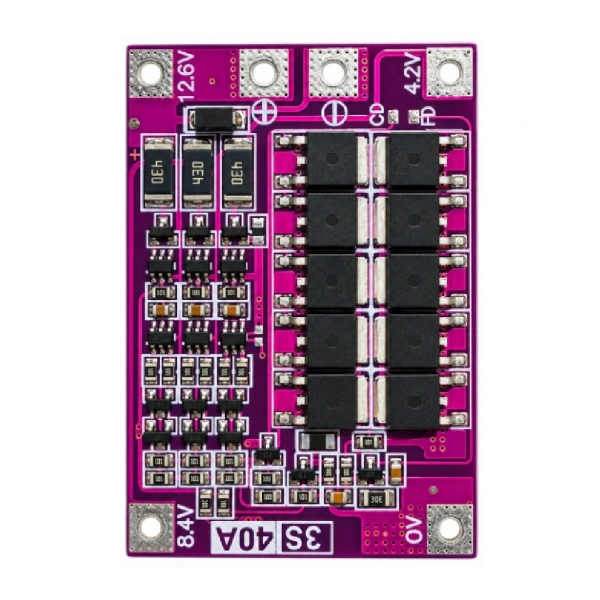

Kart üzerindeki 0V, 4.2V, 8.4V ve 12.6V bağlantı işaretleri ürünün 3S hücre yapısına ait olduğunu doğrulamaktadır. Pasif balans devresi, şarj sırasında gerilimi diğerlerinden daha hızlı yükselen hücrelerdeki fazla enerjiyi dirençler üzerinden azaltarak seri hücreler arasındaki gerilim farkının sınırlandırılmasına yardımcı olur.

Mor PCB üzerinde yer alan 10 adet güç MOSFET'i, kartın yüksek akımlı uygulamalardaki anahtarlama kapasitesini destekler. BMS; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi uygun olmayan çalışma koşullarında batarya paketinin korunmasına yardımcı olur. BMS bir şarj cihazı değildir; paket, 3S lityum bataryalara uygun 12.6V CC-CV şarj cihazıyla şarj edilmelidir.

Creatall 3S 40A BMS Teknik Özellikleri

Uyumlu ve Uyumlu Olmayan Pil Tipleri

Kullanım Alanları

Ürün Avantajları

• Üç seri hücreli Li-ion ve standart Li-Po paketlerin korunmasını sağlar.
• Pasif balans özelliği, şarj sırasında hücre gerilimleri arasındaki farkın azaltılmasına yardımcı olur.
• Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruma işlevlerini tek kartta birleştirir.
• 10 MOSFET'li güç katı, yüksek akım gerektiren uygun batarya uygulamalarını destekler.
• Kart üzerindeki ara hücre gerilimi işaretleri bağlantı noktalarının belirlenmesini kolaylaştırır.
• Kompakt PCB yapısı, özel batarya paketlerine entegrasyon imkânı sunar.

Bağlantı ve Kullanım Bilgileri

1. Hücrelerin aynı kimyaya, kapasiteye, modele ve benzer kullanım geçmişine sahip olduğundan emin olunmalıdır.
2. Montaj öncesinde hücre gerilimleri birbirine yakın seviyeye getirilmelidir.
3. Bağlantılar kart üzerindeki 0V, 4.2V, 8.4V ve 12.6V sıralamasına göre yapılmalıdır.
4. İlk bağlantıdan önce polarite ve ara hücre gerilimleri multimetreyle kontrol edilmelidir.
5. Şarj için akım sınırlamalı, 12.6V çıkışlı ve 3S lityum bataryalara uygun CC-CV şarj cihazı kullanılmalıdır.
6. Kablo kesiti, nikel bağlantılar, konnektörler ve hücre grubu hedeflenen yük akımına uygun seçilmelidir.

Akım kapasitesi hakkında: 40A değeri kart için belirtilen üst sınırdır; her koşulda kesintisiz 40A kullanılabileceği anlamına gelmez. Güvenli çalışma akımı; hücrelerin deşarj kapasitesine, paralel hücre sayısına, bağlantı iletkenlerine, lehim kalitesine, ortam sıcaklığına ve soğutma koşullarına bağlıdır. Yetersiz ısı dağılımında yük akımı düşürülmelidir.

Önemli: BMS, şarj gerilimini ve şarj akımını düzenleyen bir şarj cihazı değildir. Yanlış bağlantı, ters polarite veya bağlantı sırasında oluşabilecek kısa devre karta ve hücrelere kalıcı zarar verebilir. Lityum batarya paketi montajı, gerekli ölçüm ve güvenlik ekipmanlarına sahip deneyimli kişiler tarafından yapılmalıdır.

Paket İçeriği

1 Adet Creatall 3S 40A Balanslı Li-ion Li-Po BMS Batarya Koruma Devresi - Mor PCB
