XR 7S 10A Balanslı Li-ion BMS Batarya Koruma Devresi - NTC Uyumlu

XR 7S 10A balanslı Li-ion BMS, yedi adet seri bağlı lityum iyon hücreden oluşturulan batarya paketlerinin korunması ve yönetilmesi için geliştirilmiş bir batarya koruma devresidir. 10A sürekli deşarj akımı ve 20A anlık koruma akımıyla uygun 7S Li-ion batarya uygulamalarında kullanılabilir.

7S Li-ion batarya paketleri, kullanılan hücrelerin nominal gerilimine bağlı olarak yaklaşık 25.2V–25.9V seviyesinde çalışır. Paket tam şarj edildiğinde gerilim 29.4V seviyesine ulaşır. Ürün, hücre başına 4.2V tam şarj gerilimine sahip Li-ion hücrelerle kullanılmalıdır.

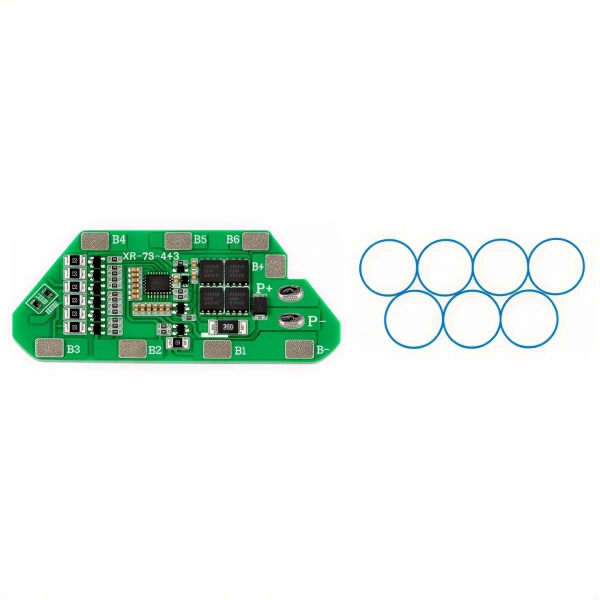

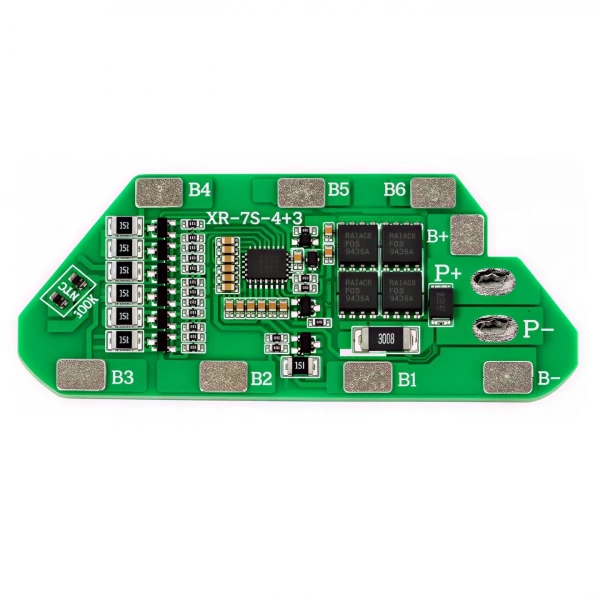

Kart üzerindeki XR-7S-4+3 bağlantı düzeni, balans pedlerinin dört ve üç hücrelik gruplara uygun şekilde fiziksel olarak dağıtılmasını sağlar. Bu yapı, iki sıralı veya kademeli hücre yerleşimine sahip kompakt batarya paketlerinde kablolama kolaylığı sunar. Ürün iki bağımsız batarya grubunu yönetmez; bütün hücreler tek bir 7S paket oluşturmalıdır.

PCB üzerinde bulunan NTC 100K işaretli bölüm, kartın sıcaklık algılama ve koruma altyapısına sahip olduğunu gösterir. Ürünle birlikte haricî kablolu NTC sıcaklık sensörü verilmez. Haricî sensör kullanılması planlanıyorsa bağlantı biçimi ve kart üzerindeki mevcut NTC devresi montajdan önce kontrol edilmelidir.

Teknik Özellikler

Koruma ve Balans Özellikleri

• Aşırı şarj koruması, hücre gerilimi belirlenen üst sınıra ulaştığında şarj akımının kesilmesine yardımcı olur.
• Aşırı deşarj koruması, hücre geriliminin güvenli seviyenin altına düşmesini önlemeyi destekler.
• Aşırı akım ve kısa devre koruması, batarya paketinin uygun olmayan yük koşullarına karşı korunmasına yardımcı olur.
• 42 mA pasif balans devresi, şarj sırasında hücreler arasındaki gerilim farklılıklarının azaltılmasını destekler.
• NTC 100K sıcaklık algılama altyapısı, batarya paketinin uygun olmayan sıcaklık koşullarına karşı korunmasını destekler.
• Ortak port bağlantısı sayesinde şarj ve deşarj işlemleri aynı negatif çıkış üzerinden gerçekleştirilir.

Kullanım Alanları

Bağlantı ve Montaj Bilgileri

• B− bağlantısı batarya paketinin toplam negatif ucuna bağlanmalıdır.
• B1–B6 bağlantıları, seri hücrelerin ara bağlantı noktalarına sırasıyla bağlanmalıdır.
• B+ bağlantısı batarya paketinin toplam pozitif ucuna bağlanmalıdır.
• P− ortak şarj ve deşarj negatif çıkışı olarak kullanılmalıdır.
• P+ pozitif şarj ve deşarj hattıdır ve batarya paketinin toplam pozitif hattıyla ortaktır.
• Balans kabloları soketsiz lehim pedlerine, kart üzerindeki bağlantı işaretleri takip edilerek bağlanmalıdır.
• Haricî 100 kΩ NTC sensör kullanılması planlanıyorsa kart üzerindeki mevcut NTC devresi ve uygun bağlantı noktaları teknik olarak kontrol edilmelidir.
• Montajdan önce B− ile her balans noktası arasındaki gerilim sıralaması multimetreyle doğrulanmalıdır.
• Seri bağlanacak hücrelerin aynı kimyada, benzer kapasitede ve birbirine yakın gerilim seviyesinde olması sağlanmalıdır.

Bu ürün yalnızca tek bir 7S Li-ion batarya paketi için uygundur. LiFePO4 hücrelerle veya farklı seri hücre sayısına sahip paketlerle kullanılmamalıdır. Üründe NTC 100K sıcaklık algılama altyapısı bulunmakla birlikte haricî kablolu NTC sensörü paket içeriğine dahil değildir. Haricî sensör bağlantısı, kartın mevcut devresi kontrol edilerek uzman kişilerce yapılmalıdır.

Paket İçeriği

1 Adet XR 7S 10A Balanslı Li-ion BMS Batarya Koruma Devresi - NTC Uyumlu
