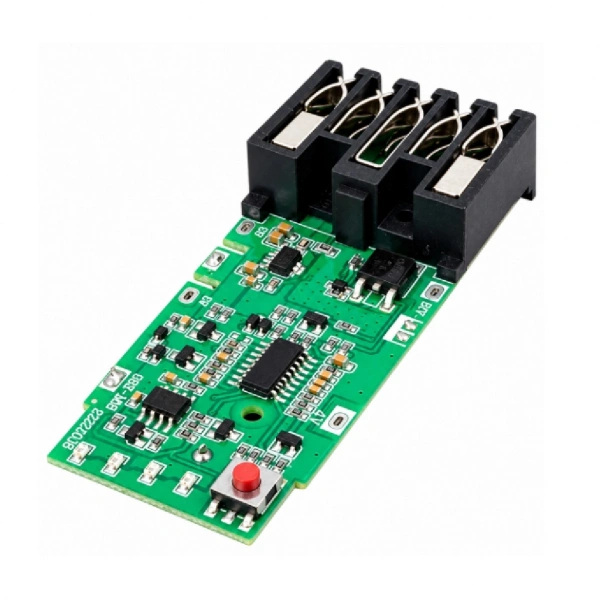

Milwaukee M18 Uyumlu 5S 18V Li-ion BMS Batarya Koruma Devresi

Milwaukee M18 uyumlu BMS, M18 platformunda kullanılan uygun 18V Li-ion akülü el aleti bataryalarının bakım, onarım ve yeniden hücrelendirme işlemleri için geliştirilmiş bir batarya koruma kartıdır. Beş seri hücre grubundan oluşan 5S Li-ion batarya paketleriyle kullanılmak üzere tasarlanmıştır.

5S hücre yapısı yaklaşık 18V–18.5V nominal paket gerilimine sahiptir ve tam şarj sırasında 21V seviyesine ulaşır. Kart, batarya paketinin şarj ve deşarj süreçlerini denetleyerek hücrelerin aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi uygun olmayan çalışma koşullarına karşı korunmasına yardımcı olur.

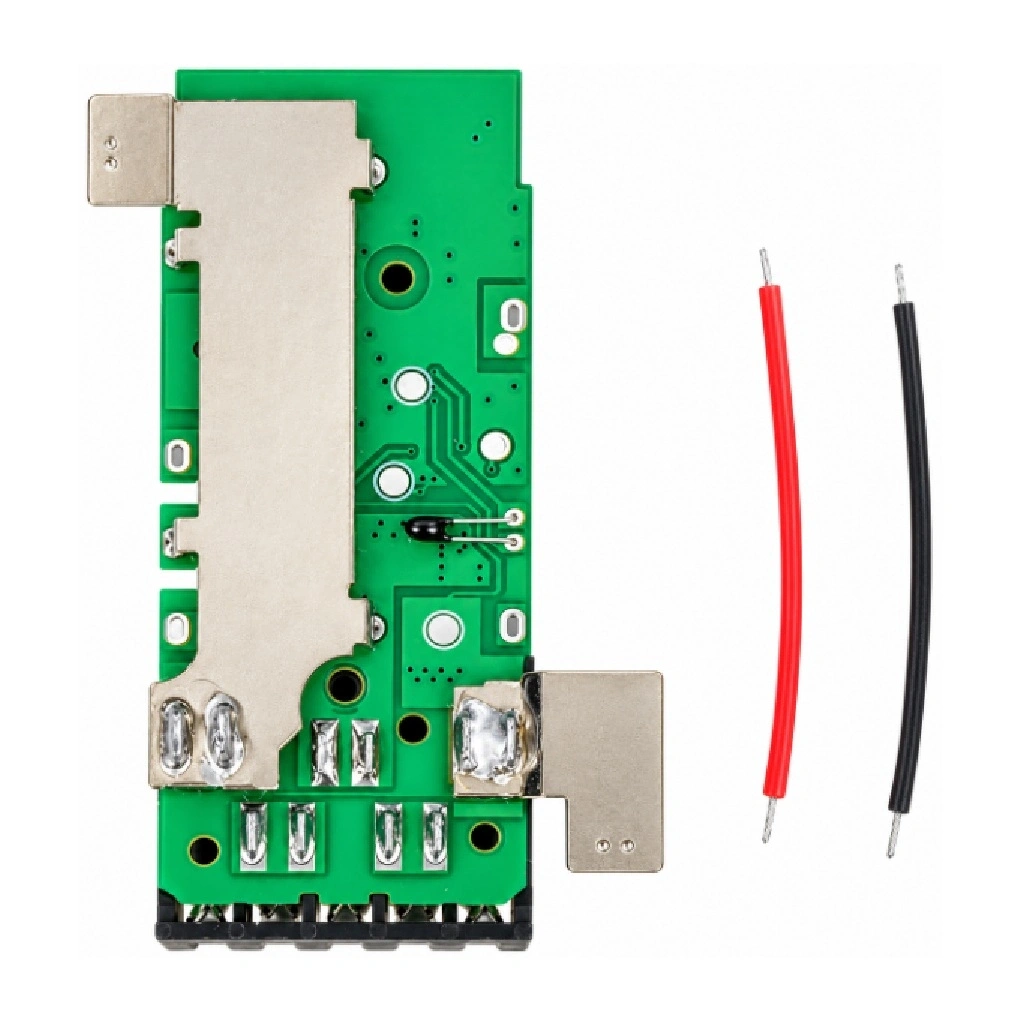

Batarya kasasına bağlanan kontak grubu, ara hücre bağlantıları ve kart üzerindeki iki kablolu sıcaklık sensörü, Milwaukee M18 tipi batarya paketlerine yönelik özel bir yapı sunar. Sıcaklık sensörleri hücre grubundaki sıcaklık değişimlerinin kart tarafından izlenmesini destekler. Sensörlerin direnç değeri ve devreye girme sıcaklığı doğrulanmadığından bu değerler teknik özelliklere eklenmemiştir.

Milwaukee M18 Uyumlu BMS Teknik Özellikleri

Uyumluluk Bilgileri

• Milwaukee M18 platformunda kullanılan uygun 18V Li-ion batarya paketlerinin BMS değişiminde kullanılabilir.
• Kart, 5S Li-ion hücre yapısına ve 21V tam şarj gerilimine sahip paketler içindir.
• 5S1P paketlerde beş, 5S2P paketlerde ise toplam on hücre kullanılabilir.
• Farklı kapasitelerdeki M18 bataryalarda hücre sayısı, kasa yapısı, kontak düzeni ve elektronik haberleşme yapısı değişebilir.
• Sipariş öncesinde mevcut kartın ölçüsü, kontak yerleşimi, hücre bağlantıları ve kasa içerisindeki sabitleme noktaları ürün görselleriyle karşılaştırılmalıdır.
• LiFePO4, LTO, Ni-MH veya Ni-Cd batarya paketleriyle kullanılmamalıdır.

Uyumluluk notu: Milwaukee M18 uyumluluğu, kartın bütün M18 batarya modelleriyle koşulsuz biçimde çalışacağı anlamına gelmez. M18 serisinde farklı kapasite, hücre düzeni, kasa, terminal ve elektronik haberleşme yapısına sahip bataryalar bulunmaktadır. Mevcut kartla fiziksel ve elektriksel karşılaştırma yapılmadan satın alma kararı verilmemelidir.

Kullanım Alanları

Ürün Avantajları

• Milwaukee M18 tipi batarya kasalarına yönelik özel terminal ve PCB yapısına sahiptir.
• 5S Li-ion batarya paketlerinin şarj ve deşarj sırasında korunmasına yardımcı olur.
• Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarına karşı koruma işlevlerini destekler.
• İki sıcaklık sensörü, batarya hücre grubundaki sıcaklık değişimlerinin izlenmesine yardımcı olur.
• Batarya kasasına entegre kontak grubu sayesinde uyumlu M18 el aletleri ve şarj sistemiyle bağlantı kurulmasını sağlar.
• Arızalı kartların değiştirilmesi ve uygun batarya paketlerinin yeniden yapılandırılması için kullanılabilir.

Montaj ve Güvenlik Bilgileri

1. Batarya sökülmeden önce mevcut kartın bağlantıları, kablo renkleri ve hücre bağlantı sırası kayıt altına alınmalıdır.
2. Yeni kartın ölçüleri, terminal konumu ve sabitleme noktaları mevcut BMS kartıyla karşılaştırılmalıdır.
3. Hücreler aynı marka, model, kapasite, kimya ve benzer kullanım geçmişine sahip olmalıdır.
4. Montaj öncesinde bütün seri hücre gruplarının gerilimleri ölçülmeli ve birbirine yakın seviyede oldukları doğrulanmalıdır.
5. Hücre bağlantıları karta doğru gerilim sırasıyla yapılmalıdır. Yanlış sıra veya ters polarite karta kalıcı zarar verebilir.
6. Sıcaklık sensörleri, hücre grubunun sıcaklığını doğru algılayabilecek şekilde sabitlenmeli ve elektriksel olarak yalıtılmalıdır.
7. Batarya hücrelerine doğrudan lehim yapılmamalı; uygun nikel şerit ve punta kaynak ekipmanı kullanılmalıdır.
8. İlk şarj ve deşarj işlemleri gözetim altında gerçekleştirilmeli, hücre gerilimleri ve sıcaklık kontrol edilmelidir.

Önemli: Bu ürün, Milwaukee tarafından üretilmiş orijinal bir yedek parça değil; uygun Milwaukee M18 tipi bataryalarda kullanılmak üzere üretilmiş yan sanayi bir BMS kartıdır. Montaj işlemi yüksek akım verebilen Li-ion hücrelerle çalışmayı içerdiğinden kısa devre, yangın ve hücre hasarı riski taşır. Uygulama yalnızca gerekli ölçüm, yalıtım ve punta kaynak ekipmanlarına sahip deneyimli kişiler tarafından yapılmalıdır.

Paket İçeriği

1 Adet Milwaukee M18 Uyumlu 5S 18V Li-ion BMS Batarya Koruma Devresi ve Kablolu Bağlantı Seti
