XR 2S 10A Balanssız Li-ion BMS Batarya Koruma Devresi – Nikelli

XR 2S 10A balanssız Li-ion BMS, seri bağlı iki adet lityum iyon hücreden oluşturulan batarya paketlerinin korunması için tasarlanmış kompakt bir batarya koruma devresidir. Standart 3.6V veya 3.7V nominal gerilimli Li-ion hücrelerle oluşturulan 7.2V–7.4V nominal batarya paketlerinde kullanılabilir.

Ürün, 10A sürekli deşarj akımına sahiptir. Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi istenmeyen çalışma koşullarında batarya paketinin korunmasına yardımcı olur.

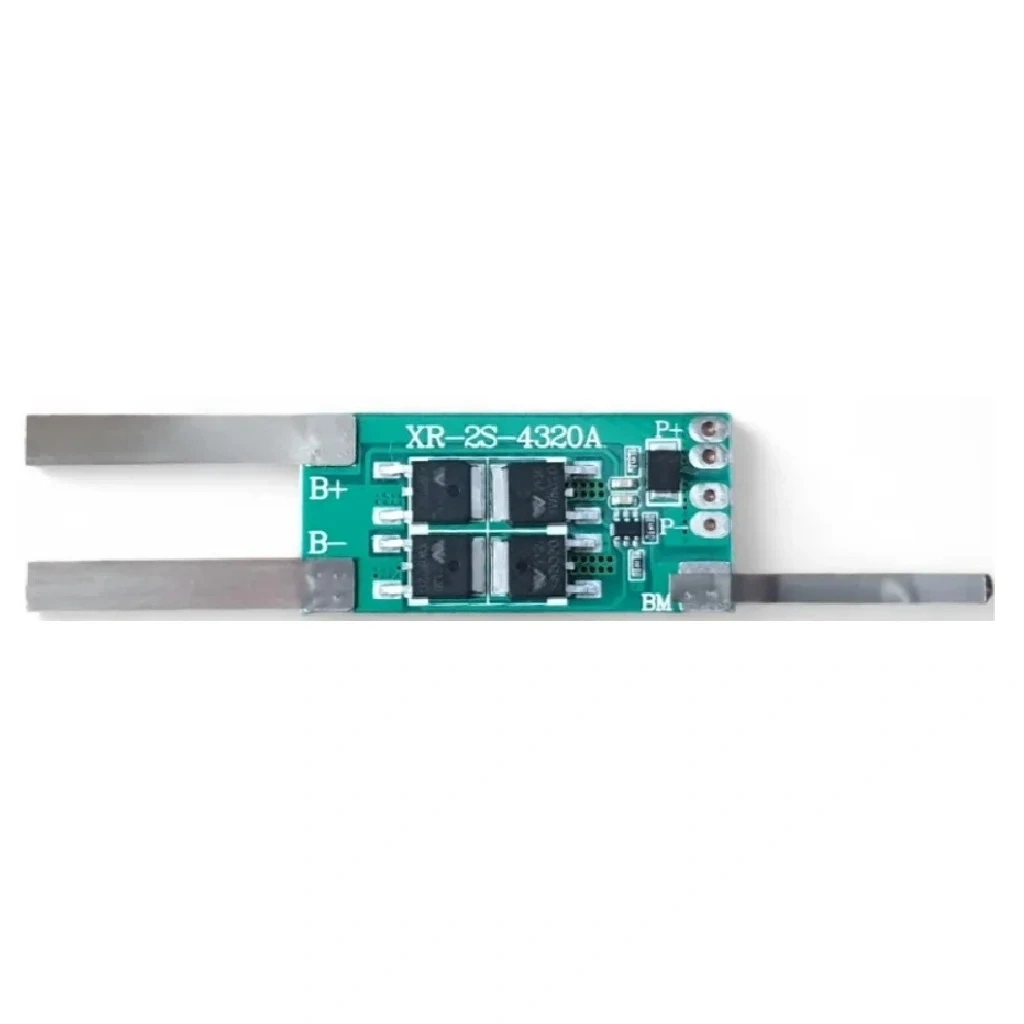

Karta hazır olarak bağlanmış nikel şeritler, B+, B− ve BM hücre bağlantılarının uygun hücrelere punta kaynağıyla yapılmasını kolaylaştırır. Kart üzerindeki P+ ve P− terminalleri ise şarj cihazı ile yükün bağlantısı için kullanılır.

Bu model balanssız yapıdadır. Seri bağlı iki hücre arasında aktif veya pasif gerilim dengelemesi gerçekleştirmez. Bu nedenle batarya paketi oluşturulurken gerilimleri ve teknik özellikleri birbirine yakın hücrelerin kullanılması önemlidir.

Teknik Özellikler

Koruma Özellikleri

Balanssız BMS Yapısı

Bu kart, hücreleri koruma sınırları içerisinde izler ancak seri bağlı iki hücre arasındaki gerilim farkını dengelemez. Hücrelerden biri diğerinden daha erken tam şarj veya düşük gerilim seviyesine ulaşırsa BMS korumaya geçebilir.

Batarya paketi oluşturulmadan önce hücrelerin gerilimleri birbirine yaklaştırılmalı; aynı marka, model, kapasite, iç direnç ve kullanım geçmişine sahip hücreler tercih edilmelidir. Kullanım sırasında hücre gerilimlerinin ayrı ayrı kontrol edilmesi önerilir.

Nikel Şeritli Bağlantı Yapısı

Ürün üzerindeki hazır nikel şeritler, iki hücreli kompakt batarya paketlerinin oluşturulmasını kolaylaştırır. Nikel şeritler hücrelere doğrudan lehimlenmemeli, uygun bir punta kaynak makinesiyle bağlanmalıdır.

Nikel şeritlerin şekli, uzunluğu ve yerleşimi kullanılacak hücre düzenine göre kontrol edilmelidir. Gerektiğinde şeritler uygun ekipmanla kısaltılabilir veya şekillendirilebilir; işlem sırasında karta mekanik kuvvet uygulanmamalıdır.

Bağlantı Bilgileri

• B−: Birinci hücrenin negatif ucuna, yani batarya paketinin toplam negatif kutbuna bağlanır.
• BM: Birinci hücrenin pozitif ucu ile ikinci hücrenin negatif ucunun birleştiği seri ara noktaya bağlanır.
• B+: İkinci hücrenin pozitif ucuna, yani batarya paketinin toplam pozitif kutbuna bağlanır.
• P+: Şarj cihazı ve yükün pozitif bağlantı noktasıdır.
• P−: Şarj cihazı ve yükün negatif bağlantı noktasıdır.

Bağlantılar B−, BM ve B+ sırasına uygun yapılmalıdır. B− referansına göre BM noktasında yaklaşık 3.6V–3.7V, B+ noktasında ise yaklaşık 7.2V–7.4V nominal gerilim ölçülmelidir. Tam şarj durumunda bu değerler yaklaşık 4.2V ve 8.4V olur.

Kullanım Alanları

Ürün Avantajları

• 2S Li-ion batarya paketleri için kompakt koruma çözümü sunar.
• 10A sürekli deşarj akımıyla uyumlu düşük ve orta güçlü uygulamalarda kullanılabilir.
• Hazır nikel şeritleri, hücrelere punta kaynaklı bağlantı yapılmasını kolaylaştırır.
• Ortak port yapısı sayesinde şarj ve deşarj bağlantıları aynı P+ ve P− terminalleri üzerinden gerçekleştirilir.
• Açık PCB yapısı ve işaretlenmiş terminalleri montaj sırasında bağlantı noktalarının görülmesini kolaylaştırır.

Montaj ve Güvenlik Uyarıları

• Ürün yalnızca iki seri Li-ion hücreden oluşturulan 2S batarya paketlerinde kullanılmalıdır.
• LiFePO4 hücrelerin çalışma gerilimleri farklı olduğundan bu kart LiFePO4 batarya paketleriyle kullanılmamalıdır.
• Hücre bağlantılarında nikel şeritler doğrudan hücre gövdesine lehimlenmemeli, punta kaynağı kullanılmalıdır.
• Punta kaynağı sırasında hücre izolasyonuna ve artı kutup yalıtım halkasına zarar verilmemelidir.
• Balans özelliği bulunmadığından hücrelerin gerilimleri kullanım öncesinde ve belirli aralıklarla kontrol edilmelidir.
• Farklı kapasiteye, iç dirence veya kullanım geçmişine sahip hücreler aynı pakette kullanılmamalıdır.
• Kullanılan hücrelerin ve bağlantı elemanlarının sistemin 10A çalışma akımını güvenli biçimde taşıyabilmesi gerekir.
• Kart açık PCB yapısında olduğundan metal yüzeylerden, nemden ve sıvı temasından korunmalıdır.
• İlk kullanımdan önce B−, BM ve B+ bağlantılarındaki gerilimler multimetreyle doğrulanmalıdır.
• Batarya paketi montajı, lityum pil güvenliği ve punta kaynak işlemleri konusunda deneyimli kişiler tarafından yapılmalıdır.

Bu kart yalnızca 2S Li-ion batarya paketleri için tasarlanmıştır. Hücre kimyasının veya seri bağlantı sayısının yanlış seçilmesi, koruma gerilimlerinin hatalı çalışmasına ve hücrelerin zarar görmesine neden olabilir.

Paket İçeriği

1 Adet XR 2S 10A Balanssız Li-ion BMS Batarya Koruma Devresi – Nikelli
