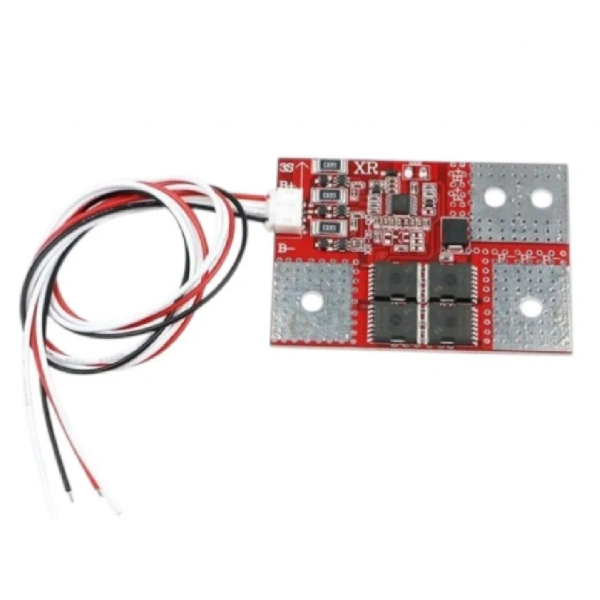

XR 3S 50A 1200A Pik Li-ion Starter BMS Batarya Koruma Devresi

XR 3S 50A Starter BMS, seri bağlı üç adet lityum iyon hücre grubundan oluşturulan yüksek akımlı batarya paketlerinde kullanılmak üzere tasarlanmış bir batarya koruma devresidir. 3.6V veya 3.7V nominal gerilimli Li-ion hücrelerle oluşturulan yaklaşık 11.1V nominal ve 12.6V tam şarj gerilimli 3S batarya sistemlerine uygundur.

Ürünün sürekli deşarj akımı 50A, üretici ve satıcı kaynaklarında belirtilen anlık pik deşarj akımı ise 1200A'dır. Pik değer sürekli çalışma akımı değildir; yalnızca motorların ilk hareketi veya marş işlemi gibi çok kısa süreli yüksek akım gereksinimleri için belirtilmiştir.

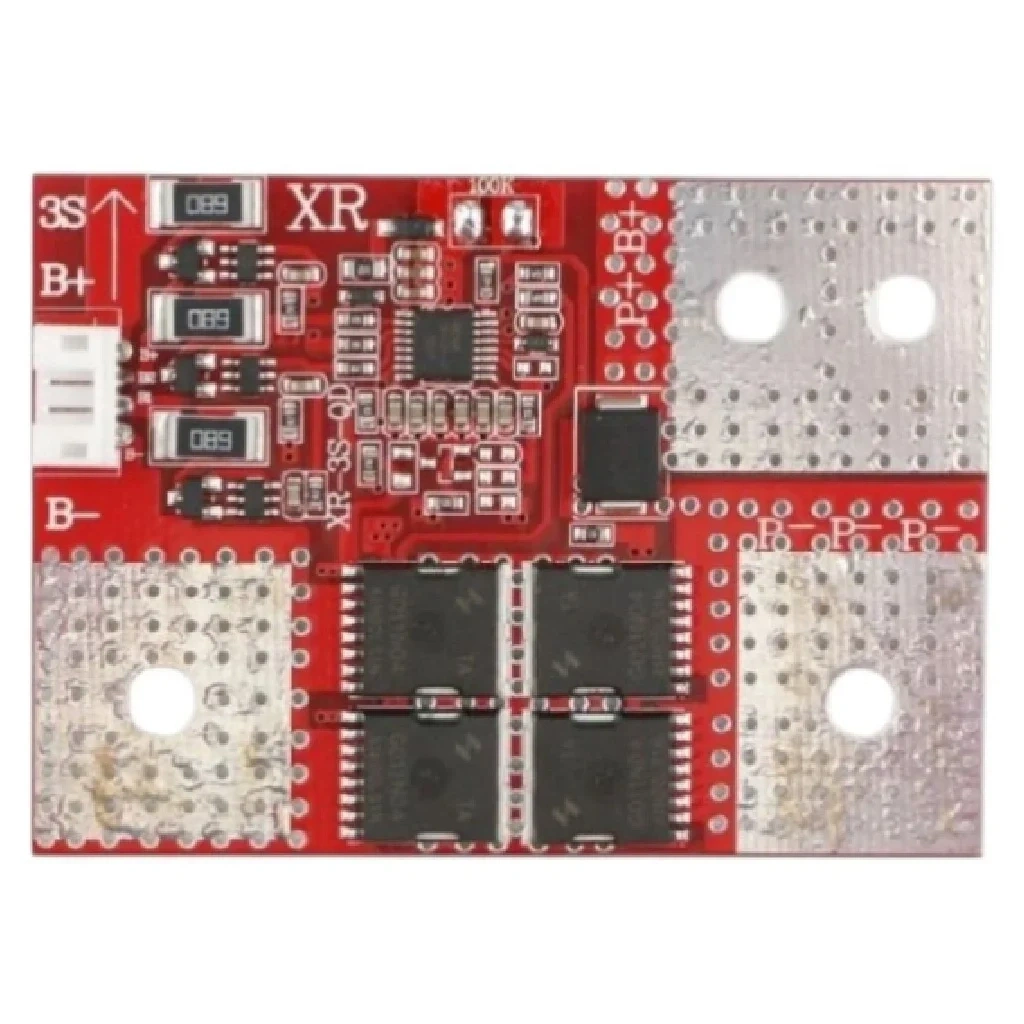

Geniş güç terminalleri ve yoğunlaştırılmış iletken yüzeyleri, yüksek akımlı bağlantıların düşük dirençle gerçekleştirilmesine yardımcı olur. Kart üzerinde B+, B− ve P− güç bağlantı noktaları ile 3S hücre gerilimlerinin izlenmesi için çoklu hücre bağlantı soketi bulunmaktadır.

Ürün görselinde harici NTC sıcaklık sensörü veya NTC bağlantısı görülmemektedir. Kaynaklarda hücre balans özelliği de açıkça belirtilmediğinden ürün NTC'li veya balanslı bir model olarak değerlendirilmemelidir.

Teknik Özellikler

Koruma Özellikleri

50A Sürekli ve 1200A Pik Akım Arasındaki Fark

50A değeri, uygun hücreler, bağlantı elemanları ve soğutma koşulları sağlandığında kartın sürekli çalışma için belirtilen deşarj akımıdır. 1200A değeri ise sürekli kullanılabilecek bir akım değildir.

1200A pik akım yalnızca motorun ilk hareketi veya marş işlemi sırasında ortaya çıkan çok kısa süreli akım talebini ifade eder. Kaynaklarda bu pik değerin uygulanabileceği kesin süre belirtilmediğinden, 1200A değerine belirli bir saniye süresi veya tekrarlanabilir çalışma garantisi atfedilmemelidir.

Gerçekte elde edilebilecek marş akımı; hücrelerin anlık deşarj kapasitesine, paralel hücre sayısına, hücrelerin iç direncine, bağlantı terminallerine, iletkenlerin kesitine, bağlantı kalitesine ve batarya sıcaklığına bağlıdır.

Bağlantı Bilgileri

• B−: Batarya paketinin toplam negatif ucuna bağlanır.
• B1: Birinci ve ikinci seri hücre grubu arasındaki gerilim noktasına bağlanır.
• B2: İkinci ve üçüncü seri hücre grubu arasındaki gerilim noktasına bağlanır.
• B+: Batarya paketinin toplam pozitif ucuna bağlanır.
• P−: Yükün ve şarj cihazının ortak negatif bağlantısıdır.
• P+: Yük ve şarj cihazının pozitif bağlantısı doğrudan batarya paketinin B+ hattı üzerinden gerçekleştirilir.

Kart üzerindeki bağlantı soketi hücre gerilimlerinin ayrı ayrı izlenebilmesi için kullanılır. Soket bağlantılarının sırası, kart üzerindeki baskılar ve ürünle uyumlu bağlantı şeması kontrol edilmeden enerji verilmemelidir.

Kullanım Alanları

Ürün Avantajları

• 3S Li-ion batarya paketleri için yüksek akımlı koruma çözümü sunar.
• 50A sürekli deşarj akımıyla yüksek güç gerektiren uyumlu sistemlerde kullanılabilir.
• Çok kısa süreli motor kalkış ve marş talepleri için 1200A pik akım değeri belirtilmiştir.
• Geniş metal terminalleri, yüksek akımlı bağlantıların sağlam biçimde yapılmasına yardımcı olur.
• Ortak port yapısı sayesinde şarj ve deşarj negatif bağlantıları aynı P− terminali üzerinden gerçekleştirilir.
• Kompakt kart yapısı özel starter batarya paketlerine entegre edilebilir.

Şarj Sistemi Uyumluluğu

Bu kartla oluşturulan 3S Li-ion batarya paketinin tam şarj gerilimi 12.6V'tur. Batarya yalnızca 3S Li-ion kimyasına uygun, 12.6V çıkışlı CC/CV şarj cihazıyla şarj edilmelidir.

Bu ürünle oluşturulan 3S Li-ion batarya paketi, standart 12V kurşun-asit aküyle aynı şarj gerilimine sahip değildir. Yaklaşık 13.8V–14.7V seviyelerine çıkabilen araç alternatörüne, kurşun-asit akü şarj cihazına veya 12V akü bakım cihazına doğrudan bağlanmamalıdır. Böyle bir sistemde 12.6V sınırlandırmalı, Li-ion uyumlu özel bir şarj düzenleyicisi kullanılmalıdır.

Montaj ve Güvenlik Uyarıları

• Ürün yalnızca 3S Li-ion batarya paketlerinde kullanılmalıdır.
• LiFePO4 hücrelerin çalışma gerilimleri farklı olduğundan bu kart LiFePO4 batarya paketlerine uygun değildir.
• 1200A değerinin sürekli akım olmadığı ve yalnızca çok kısa süreli pik değer olduğu dikkate alınmalıdır.
• Yüksek marş akımı için kullanılan hücrelerin ve paralel bağlantı sayısının gerekli akımı güvenli biçimde sağlayabilmesi gerekir.
• Standart düşük akımlı veya kullanım ömrünü tamamlamış hücreler starter uygulamalarında kullanılmamalıdır.
• Hücrelerin marka, model, kapasite, iç direnç ve kullanım geçmişleri birbiriyle uyumlu olmalıdır.
• Güç bağlantılarında yeterli kesite sahip bakır iletkenler ve yüksek akıma uygun terminaller kullanılmalıdır.
• Yüksek akım hattındaki gevşek veya yetersiz bağlantılar ciddi ısınmaya, ark oluşumuna ve yangına neden olabilir.
• Batarya paketine uygun değerde ana sigorta eklenmesi önerilir.
• Bağlantı sırasında polarite ve hücre sıralaması multimetreyle kontrol edilmelidir.
• Kart açık PCB yapısında olduğundan iletken yüzeylerden, nemden ve sıvı temasından korunmalıdır.
• Montaj, yüksek akımlı lityum batarya sistemleri konusunda deneyimli kişiler tarafından yapılmalıdır.

BMS kartının yüksek pik akım değeri tek başına batarya paketinin 1200A verebileceğini göstermez. Güvenli ve kullanılabilir akım; hücrelerin teknik değerleri, paralel bağlantı sayısı, bara ve kablo kesitleri, sigorta, terminal yapısı, sıcaklık ve sistem tasarımı birlikte değerlendirilerek belirlenmelidir.

Paket İçeriği

1 Adet XR 3S 50A 1200A Pik Li-ion Starter BMS Batarya Koruma Devresi
