OLT 3S 40A Balanslı Li-ion Li-Po BMS Batarya Koruma Devresi - Mor PCB

OLT 3S 40A balanslı Li-ion Li-Po BMS, seri bağlı üç lityum hücre grubundan oluşan batarya paketlerinin korunması ve hücre gerilimlerinin dengelenmesi için geliştirilmiş bir batarya yönetim devresidir. Hücre başına 3.6V–3.7V nominal ve 4.2V tam şarj gerilimine sahip standart Li-ion ve Li-Po hücrelerle kullanılabilir.

Ürün, 3S batarya paketlerinde 10.8V–11.1V nominal ve 12.6V tam şarj gerilimiyle çalışır. Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre korumalarının yanında hücre balans özelliğine de sahiptir. Balans devresi, şarj sırasında seri hücre grupları arasında oluşan gerilim farklılıklarının azaltılmasına yardımcı olur.

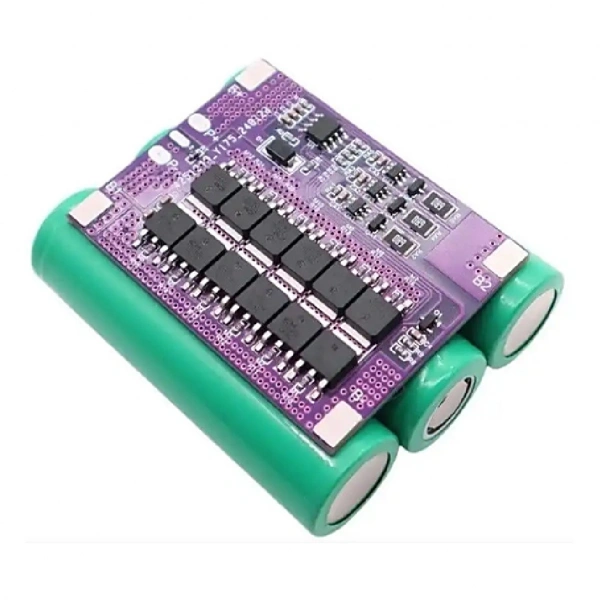

Mor PCB üzerindeki merkezî kontrol entegresi ve toplam 12 MOSFET'ten oluşan güç katı, bu modeli aynı renkte üretilen daha basit 3S koruma kartlarından ayırır. 40A sürekli deşarj değeri kartın üst sınırıdır ve yalnızca yeterli ısı dağılımı, uygun iletken kesiti ve gerekli akımı güvenli biçimde sağlayabilen hücrelerle kullanılabilir.

OLT 3S 40A Balanslı Li-ion Li-Po BMS Teknik Özellikleri

Bağlantı Noktaları

Uygulama Alanları

Ürün Özellikleri ve Avantajları

• Üç seri Li-ion veya standart Li-Po hücre grubunun gerilimlerini ayrı ayrı izler.
• Balans devresi, hücre grupları arasındaki gerilim farklarının azaltılmasına yardımcı olur.
• Merkezî kontrol entegresiyle koruma ve balans işlemlerini yönetir.
• 12 MOSFET'ten oluşan güç katı, yüksek akım gerektiren uyumlu uygulamaları destekler.
• Aşırı şarj ve aşırı deşarj koşullarında batarya bağlantısını kesmeye yardımcı olur.
• Aşırı akım ve kısa devre durumlarına karşı koruma sağlar.
• 58 × 43 mm ölçülerindeki kompakt PCB yapısıyla batarya paketlerine entegre edilebilir.
• Ortak portlu bağlantı yapısıyla şarj ve deşarj işlemleri aynı güç uçları üzerinden gerçekleştirilir.

Montaj ve Kullanım Bilgileri

• Bağlantıya batarya paketinin toplam negatif ucundan başlanmalıdır.
• Sırasıyla 0V, 4.2V, 8.4V ve 12.6V bağlantıları yapılmalıdır.
• Hücre gruplarının gerilimleri bağlantı öncesinde ayrı ayrı ölçülmelidir.
• Üç hücre grubunda aynı kimyaya ve benzer kapasiteye, iç dirence ve kullanım geçmişine sahip hücreler kullanılmalıdır.
• Li-ion ve Li-Po hücreler aynı batarya paketi içerisinde birlikte kullanılmamalıdır.
• 40A akım için hücrelerin, nikel şeritlerin, kabloların ve bağlantı noktalarının yeterli akım kapasitesine sahip olması gerekir.
• Kartın ısı dağılımı yetersizse sürekli yük akımı düşürülmelidir.
• Montaj tamamlandıktan sonra P+ ve P- uçlarında çıkış alınamıyorsa karta kısa süreli 12.6V şarj gerilimi uygulanarak koruma devresinin etkinleştirilmesi gerekebilir.

40A değeri BMS kartının uygun ısı dağılımı koşullarındaki üst sınırıdır. Batarya paketinin sağlayabileceği güvenli akım; kullanılan hücrelerin deşarj kapasitesi, paralel hücre sayısı, nikel şerit kalınlığı, kablo kesiti ve bağlantı kalitesine bağlıdır. Standart veya kullanılmış dizüstü bilgisayar hücreleri, elektrikli el aletleri gibi yüksek kalkış akımı isteyen uygulamalar için uygun olmayabilir.

Bu BMS yalnızca hücre başına 3.6V–3.7V nominal ve 4.2V tam şarj gerilimine sahip 3S Li-ion veya standart Li-Po batarya paketleri içindir. LiFePO4, LTO ve 4.35V tam şarj gerilimine sahip Li-HV hücrelerle kullanılmamalıdır. Şarj işlemi için 12.6V sonlandırma gerilimine sahip, kullanılan pil kimyasına uygun bir CC/CV şarj cihazı kullanılmalıdır.

Paket İçeriği

1 Adet OLT 3S 40A Balanslı Li-ion Li-Po BMS Batarya Koruma Devresi - Mor PCB
