XR 2S 10A Balanssız Li-ion BMS Batarya Koruma Devresi

XR 2S 10A balanssız Li-ion BMS, seri bağlı iki adet lityum iyon hücreden oluşturulan batarya paketlerinin korunması için tasarlanmış kompakt bir batarya koruma devresidir. Standart 3.6V veya 3.7V nominal gerilimli Li-ion hücrelerden oluşturulan 7.2V–7.4V nominal batarya paketlerinde kullanılabilir.

Ürün, 10A sürekli deşarj ve 20A pik deşarj akımı değerine sahiptir. Dört MOSFET'li güç yapısı üzerinden aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi istenmeyen çalışma koşullarına karşı batarya paketinin korunmasına yardımcı olur.

Bu model balanssız yapıdadır. Seri bağlı iki hücre arasında aktif veya pasif gerilim dengelemesi gerçekleştirmez. Bu nedenle batarya paketi oluşturulmadan önce hücrelerin gerilim, kapasite ve iç direnç bakımından birbirine yakın olması gerekir.

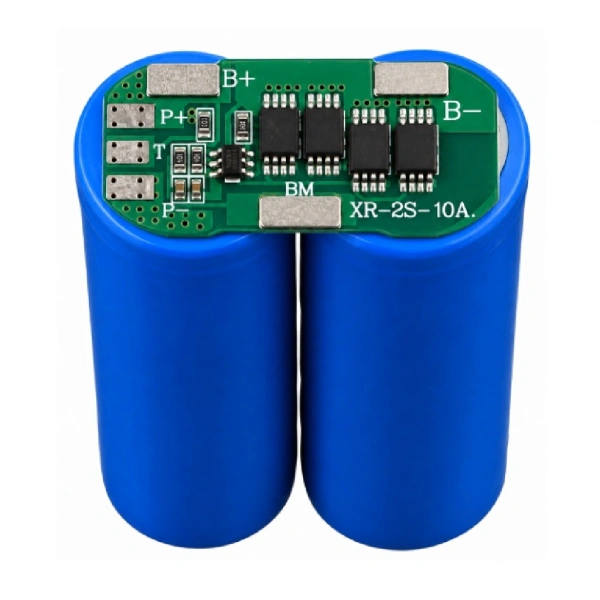

Kart üzerindeki B+, B− ve BM terminalleri batarya hücrelerinin bağlantısı; P+ ve P− terminalleri ise şarj cihazı ve yük bağlantısı için kullanılır. Ortak port yapısı sayesinde şarj ve deşarj işlemleri aynı güç terminalleri üzerinden gerçekleştirilir.

Teknik Özellikler

Koruma Özellikleri

Balanssız BMS Yapısı

Bu kart, iki seri hücrenin aşırı şarj ve aşırı deşarj sınırlarını izler ancak hücreler arasındaki gerilim farkını dengelemez. Hücrelerden biri diğerinden daha erken koruma sınırına ulaşırsa BMS şarjı veya deşarjı durdurabilir.

Batarya paketi oluşturulmadan önce hücrelerin gerilimleri birbirine yaklaştırılmalı; aynı marka, model, kapasite, iç direnç ve kullanım geçmişine sahip hücreler tercih edilmelidir. Kullanım sırasında hücre gerilimlerinin ayrı ayrı kontrol edilmesi önerilir.

Bağlantı Bilgileri

• B−: Birinci hücrenin negatif ucuna, yani batarya paketinin toplam negatif kutbuna bağlanır.
• BM: Birinci hücrenin pozitif ucu ile ikinci hücrenin negatif ucunun birleştiği seri ara noktaya bağlanır.
• B+: İkinci hücrenin pozitif ucuna, yani batarya paketinin toplam pozitif kutbuna bağlanır.
• P+: Şarj cihazı ve yükün ortak pozitif bağlantı noktasıdır.
• P−: Şarj cihazı ve yükün ortak negatif bağlantı noktasıdır.

Bağlantılar B−, BM ve B+ sırasına uygun yapılmalıdır. B− referansına göre BM noktasında yaklaşık 3.6V–3.7V, B+ noktasında ise yaklaşık 7.2V–7.4V nominal gerilim ölçülmelidir. Tam şarj durumunda bu değerler yaklaşık 4.2V ve 8.4V olur.

Kullanım Alanları

Ürün Avantajları

• 2S Li-ion batarya paketleri için kompakt koruma çözümü sunar.
• 10A sürekli ve 20A pik deşarj akımıyla uyumlu uygulamalarda kullanılabilir.
• Dört MOSFET'li güç yapısına sahiptir.
• Ortak port yapısı sayesinde şarj ve deşarj bağlantıları aynı P+ ve P− terminalleri üzerinden gerçekleştirilir.
• 30 × 16 × 2 mm ölçüleri sayesinde sınırlı montaj alanlarına yerleştirilebilir.
• Kart üzerindeki işaretli bağlantı noktaları montaj işlemini kolaylaştırır.

Montaj ve Güvenlik Uyarıları

• Ürün yalnızca iki seri Li-ion hücreden oluşturulan 2S batarya paketlerinde kullanılmalıdır.
• LiFePO4 hücrelerin çalışma gerilimleri farklı olduğundan bu kart LiFePO4 batarya paketleriyle kullanılmamalıdır.
• 20A pik akım değeri sürekli çalışma kapasitesi olarak kullanılmamalıdır.
• Balans özelliği bulunmadığından hücre gerilimleri kullanım öncesinde ve belirli aralıklarla kontrol edilmelidir.
• Farklı marka, kapasite, iç direnç veya kullanım geçmişine sahip hücreler aynı pakette kullanılmamalıdır.
• Kullanılan hücrelerin, kabloların ve bağlantı elemanlarının sistemin çalışma akımını güvenli şekilde taşıyabilmesi gerekir.
• Hücre bağlantılarında doğrudan lehimleme yerine uygun nikel şerit ve punta kaynak yöntemi tercih edilmelidir.
• Kart açık PCB yapısında olduğundan metal yüzeylerden, nemden ve sıvı temasından korunmalıdır.
• İlk kullanımdan önce B−, BM ve B+ bağlantılarındaki gerilimler multimetreyle doğrulanmalıdır.
• Batarya paketi montajı, lityum pil güvenliği ve BMS bağlantıları konusunda deneyimli kişiler tarafından yapılmalıdır.

Bu kart yalnızca 2S Li-ion batarya paketleri için tasarlanmıştır. Hücre kimyasının veya seri bağlantı sayısının yanlış seçilmesi, koruma devresinin hatalı çalışmasına ve hücrelerin zarar görmesine neden olabilir.

Paket İçeriği

1 Adet XR 2S 10A Balanssız Li-ion BMS Batarya Koruma Devresi
