5S 15A Balanssız Li-ion 18650 BMS Batarya Koruma Devresi

5S 15A balanssız Li-ion 18650 BMS batarya koruma devresi, beş adet seri bağlı 3.6V veya 3.7V nominal gerilimli lityum iyon hücreden oluşturulan batarya paketlerinin korunması için tasarlanmıştır. Yaklaşık 18V–18.5V nominal paket gerilimi ve 21V tam şarj gerilimiyle çalışan 5S batarya gruplarında kullanılabilir.

Kart; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarını izleyerek batarya hücrelerinin güvenli çalışma sınırlarının dışına çıkmasına karşı koruma sağlar. 15A sürekli deşarj kapasitesiyle uyumlu elektronik cihazlarda, DC motorlu sistemlerde, el aletlerinde ve özel batarya paketi uygulamalarında kullanılabilir.

Ürünle birlikte verilen altı iletkenli soketli kablo, beş seri hücrenin ara bağlantılarının karta aktarılmasını kolaylaştırır. Kart üzerinde hücre dengeleme devresi bulunmadığından batarya paketi hazırlanırken birbirine yakın kapasite, iç direnç, kullanım geçmişi ve gerilim değerlerine sahip hücrelerin kullanılması gerekir.

Teknik Özellikler

Koruma Fonksiyonları

• Hücrelerden biri üst gerilim sınırına ulaştığında şarj yolunu keserek aşırı şarja karşı koruma sağlar.
• Hücrelerden biri alt gerilim sınırına düştüğünde deşarjı durdurarak aşırı deşarja karşı koruma sunar.
• Aşırı akım durumunda çıkışı keserek kartın, batarya paketinin ve bağlı yükün korunmasına yardımcı olur.
• Kısa devre algılandığında hızlı biçimde korumaya geçer.
• Koruma nedeni ortadan kaldırılıp yük ayrıldığında otomatik kurtarma özelliği devreye girebilir.

Uygulama Alanları

Hücre Seçimi ve Balans Durumu

Bu ürün balans devresine sahip değildir. BMS kartı hücreleri korur ancak seri hücreler arasındaki gerilim farklarını aktif veya pasif olarak eşitlemez. Bu nedenle batarya paketinde kullanılacak hücrelerin aynı kimyaya, kapasiteye, iç dirence ve kullanım geçmişine sahip olması önemlidir.

Montajdan önce bütün hücrelerin gerilimleri ölçülmeli ve birbirine yakın seviyeye getirilmelidir. Belirgin biçimde farklı kapasite veya gerilim değerlerine sahip hücrelerin aynı batarya paketinde kullanılması; kapasite kaybına, korumanın erken devreye girmesine ve paketin kullanılabilir çalışma süresinin azalmasına neden olabilir.

Kullanım ve Güvenlik Uyarıları

• Kart yalnızca beş seri bağlı, standart 4.2V tam şarj gerilimine sahip Li-ion hücrelerle kullanılmalıdır.
• LiFePO4 hücrelerle kullanıma uygun değildir; LiFePO4 hücrelerin gerilim ve koruma eşikleri farklıdır.
• Şarj işlemi için 5S Li-ion batarya paketlerine uygun 21V CC/CV şarj cihazı kullanılmalıdır.
• BMS kartı tek başına şarj cihazı değildir ve şarj akımı üretmez.
• 15A sürekli akım değeri; uygun kablo kesiti, kaliteli bağlantı, ortam sıcaklığı ve kartın soğutma koşullarına bağlıdır.
• Hücre bağlantı kabloları batarya paketine doğru sırayla bağlanmalıdır.
• Yanlış bağlantı sırası, ters kutuplama veya bağlantı sırasında oluşabilecek kısa devre kartın kalıcı olarak zarar görmesine neden olabilir.
• Farklı marka, kapasite, kimya veya kullanım geçmişine sahip hücreler aynı batarya paketinde birlikte kullanılmamalıdır.
• Montaj işlemi lityum batarya güvenliği konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

Bu kart balanssız yapıdadır. Hücreler arasındaki gerilim farklarını eşitlemez. Batarya paketi oluşturulmadan önce hücrelerin eşleştirilmesi ve gerilimlerinin birbirine yakın seviyeye getirilmesi gerekir.

Paket İçeriği

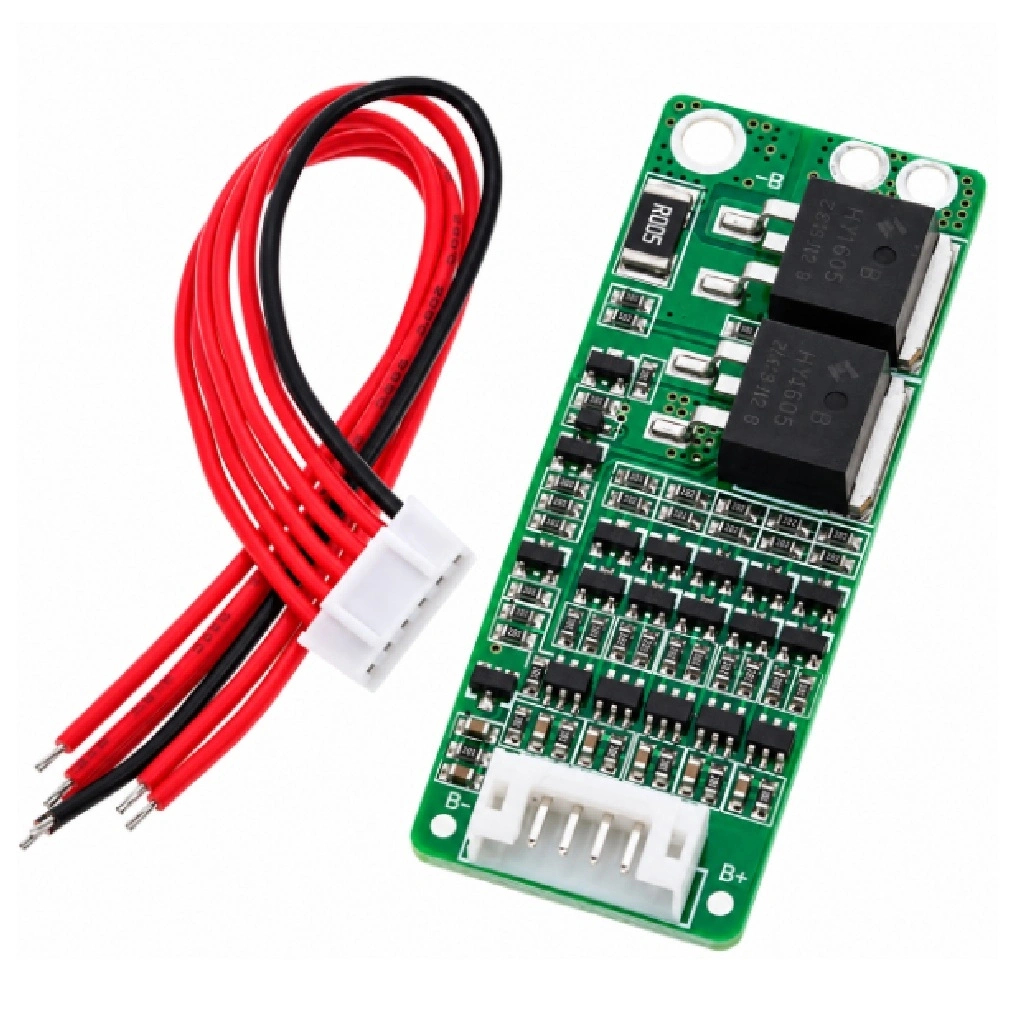

1 Adet 5S 15A Balanssız Li-ion 18650 BMS Batarya Koruma Devresi ve 1 Adet Soketli Hücre Bağlantı Kablosu
