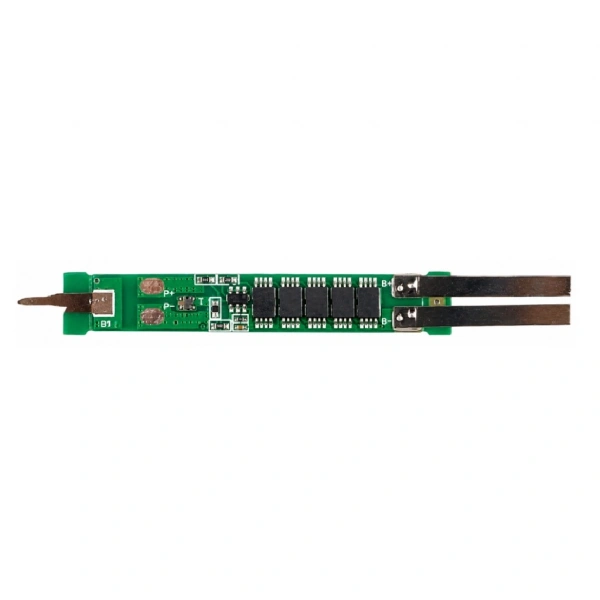

XR 2S 10A Balanssız Li-ion BMS Batarya Koruma Devresi – Nikelli - 5 MOSFET

XR 2S 10A balanssız Li-ion BMS, seri bağlanmış iki lityum iyon hücreden oluşan batarya paketlerinin elektriksel olarak korunmasına yardımcı olan kompakt bir pil koruma devresidir. 3.6V veya 3.7V nominal hücrelerden oluşturulan 7.2V–7.4V nominal gerilimli ve 8.4V tam şarj gerilimine sahip 2S batarya paketleri için tasarlanmıştır.

Devre, uygun çalışma koşullarında 10A sürekli deşarj akımını destekler. Kart üzerindeki beş MOSFET’li anahtarlama yapısı, şarj ve deşarj hattının koruma devresi tarafından kontrol edilmesini sağlar. MOSFET sayısı ürünün teknik yapısını ifade eder; tek başına gerçek kullanım akımını belirlemez. Uygulamada hücrelerin akım kapasitesi, bağlantı kalitesi, nikel şerit kesiti ve soğutma koşulları birlikte değerlendirilmelidir.

Üzerindeki hazır nikel bağlantı şeritleri, uygun hücrelere punta kaynağıyla bağlantı kurulmasını kolaylaştırır. Bu model balanssızdır; seri hücrelerin gerilimlerini birbirine eşitleyen bir balans devresine sahip değildir. Bu nedenle aynı marka, model, kapasite, iç direnç ve kullanım geçmişine sahip, gerilimleri montajdan önce eşitlenmiş hücrelerle kullanılması önerilir.

Teknik Özellikler

Bağlantı Uçları

Koruma Fonksiyonları

• Hücrelerden birinin belirlenen üst gerilim sınırına ulaşması durumunda şarj hattının kesilmesine yardımcı olur.
• Hücre geriliminin güvenli deşarj sınırının altına düşmesi durumunda yük bağlantısını keser.
• Aşırı akım koşullarında batarya paketinin ve bağlı devrenin korunmasını destekler.
• Kısa devre durumunda akım yolunu keserek hücrelerin ve bağlantı elemanlarının zarar görme riskini azaltır.
• Beş MOSFET’li güç anahtarlama yapısıyla şarj ve deşarj hattının elektronik olarak kontrol edilmesini sağlar.

Kullanım Alanları

Montaj ve Kullanım Uyarıları

• Kart yalnızca iki seri hücreden oluşan 2S Li-ion batarya paketlerinde kullanılmalıdır.
• LiFePO4 hücrelerin gerilim değerleri farklı olduğundan bu ürün LiFePO4 paketlerde kullanılmamalıdır.
• Montajdan önce iki hücrenin gerilimleri eşitlenmeli; aynı özelliklere ve benzer kullanım geçmişine sahip hücreler tercih edilmelidir.
• Balans özelliği bulunmadığından hücre gerilimleri belirli aralıklarla ayrı ayrı kontrol edilmelidir.
• Bağlantılar B-, BM ve B+ sıralamasına uygun şekilde yapılmalı; kutuplar kesinlikle ters bağlanmamalıdır.
• Nikel şeritler pil hücrelerine doğrudan lehimlenmemeli, uygun pil punta kaynak cihazıyla birleştirilmelidir.
• 10A değeri sürekli deşarj kapasitesidir. Motor ve benzeri yüksek kalkış akımlı yüklerin anlık akım ihtiyacı ayrıca kontrol edilmelidir.
• Şarj işlemi 2S Li-ion bataryalara uygun, 8.4V çıkışlı bir şarj cihazıyla gerçekleştirilmelidir.
• BMS, uygun sigorta, yalıtım, mekanik koruma ve doğru hücre seçiminin yerini tutmaz.

Bu ürün balanssız bir koruma kartıdır ve hücreler arasında gerilim eşitlemesi yapmaz. Batarya paketi montajı; lityum pil güvenliği, bağlantı sıralaması ve punta kaynak uygulamaları konusunda deneyimli kişiler tarafından gerçekleştirilmelidir. Üründe NTC sıcaklık sensörü özelliği veya NTC kablosu bulunduğu kabul edilmemelidir.

Paket İçeriği

1 Adet XR 2S 10A Balanssız Li-ion BMS Batarya Koruma Devresi – Nikelli - 5 MOSFET
