XR 7S 10A Li-ion BMS Batarya Koruma Devresi

Xr Lityum İyon BMS 7S 10A, 7 seri bağlı lityum iyon batarya paketleri için özel olarak geliştirilmiş bir batarya yönetim sistemidir. 10 Amper sürekli deşarj akımı kapasitesiyle, bataryalarınızın güvenli ve istikrarlı çalışmasını destekler.

Kategori: Li-ion BMS
Ürün Kodu: KOM-00281
Stok: 20

%13

229.25 TL

199.35 TL

38.54 TL 'den başlayan taksitlerle

Karşılaştır

Fiyat Alarmı

XR 7S 10A Li-ion BMS Batarya Koruma Devresi

XR 7S 10A Li-ion BMS batarya koruma devresi, yedi adet seri bağlı lityum iyon hücreden oluşturulan batarya paketlerinde temel elektriksel koruma sağlamak amacıyla geliştirilmiş kompakt bir karttır. 7S yapıdaki batarya paketinin nominal gerilimi 25.9V, tam şarj gerilimi ise 29.4V seviyesindedir.

Kart, 10A sürekli deşarj akımını destekleyen düşük ve orta güçlü uygulamalara yöneliktir. Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi uygunsuz çalışma koşullarında batarya paketinin zarar görme riskinin azaltılmasına yardımcı olur.

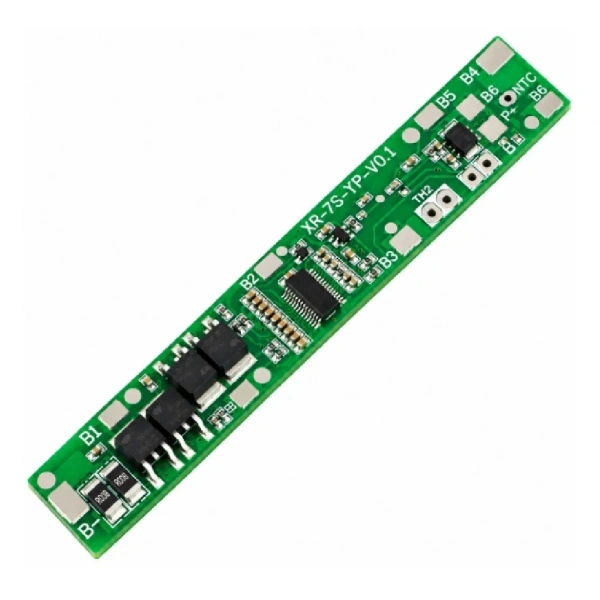

Ürün görselindeki kart üzerinde dört güç MOSFET’i, hücre bağlantı noktaları ve batarya ile yük/şarj bağlantılarında kullanılan güç terminalleri bulunmaktadır. Kompakt ve uzun PCB yapısı, dar alanlı batarya paketlerine entegrasyonu kolaylaştırır.

Teknik Özellikler

Ürün Grubu	Li-ion BMS Batarya Koruma Devresi
Ürün Kodu	P-901
Uyumlu Pil Kimyası	Li-ion (Lityum İyon)
Seri Hücre Sayısı	7S
Hücre Nominal Gerilimi	3.7V
Batarya Paketi Nominal Gerilimi	25.9V
Batarya Paketi Tam Şarj Gerilimi	29.4V
Sürekli Deşarj Akımı	10A
MOSFET Sayısı	4 adet
Balans Özelliği	Belirtilmemiştir
NTC Sıcaklık Sensörü	Bulunmamaktadır
Akım Bağlantısı	PCB üzerindeki lehim pedleri üzerinden
Hücre Bağlantısı	PCB üzerindeki sıralı hücre bağlantı noktaları üzerinden

Koruma Özellikleri

Hücre aşırı şarj koruması
Hücre aşırı deşarj koruması

Aşırı akım koruması
Kısa devre koruması

Bu modelde balans devresi ve NTC sıcaklık sensörü bulunduğu doğrulanmamıştır. Balanslama veya sıcaklık kontrollü koruma gerektiren batarya paketlerinde bu özellikleri açıkça belirtilen farklı bir BMS modeli kullanılmalıdır.

Kullanım Alanları

7S 18650 Li-ion batarya paketleri
7S 21700 Li-ion batarya paketleri
Taşınabilir elektronik cihazlar
Düşük güçlü el aletleri

Robotik ve hobi uygulamaları
LED aydınlatma sistemleri
Kompakt enerji depolama projeleri
Batarya yenileme ve bakım çalışmaları

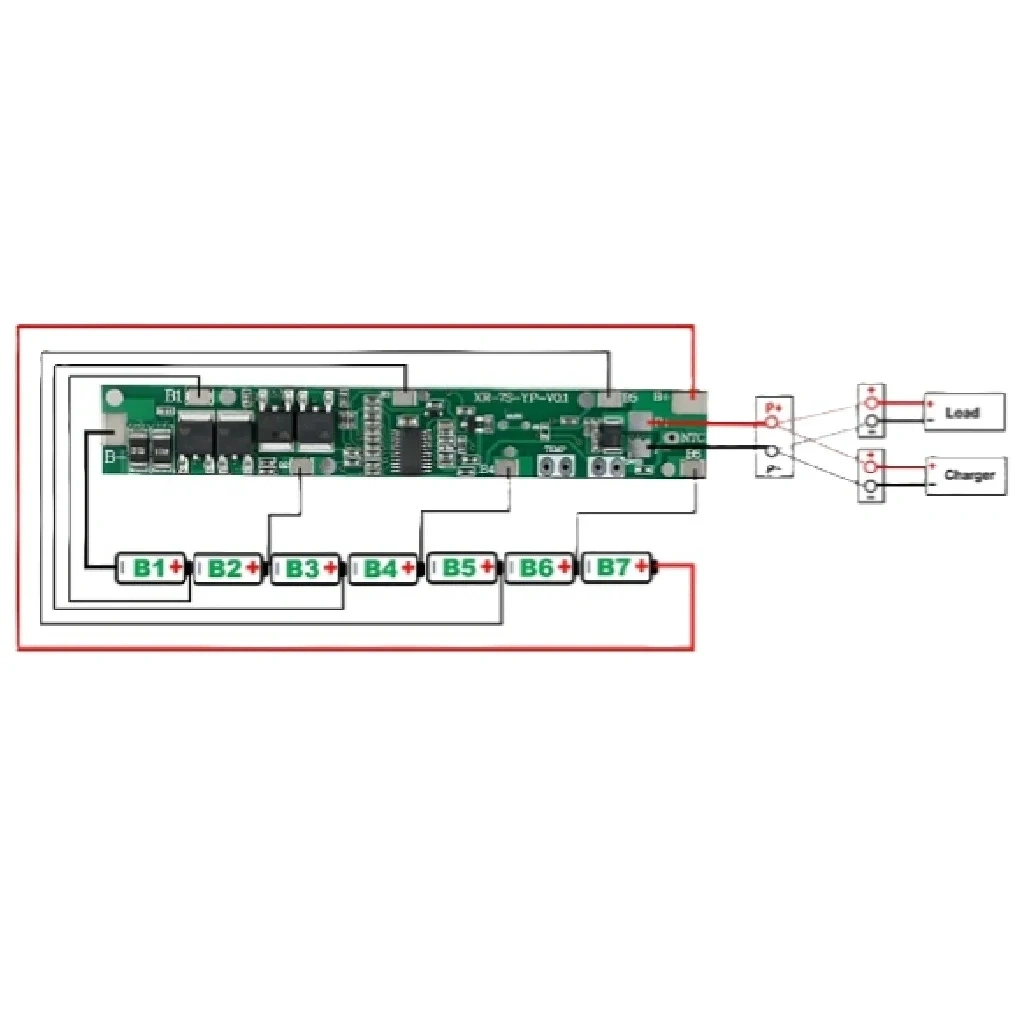

Bağlantı ve Montaj Bilgileri

Yedi seri hücre grubunun her bağlantı noktası, kart üzerindeki ilgili hücre terminaline doğru sırayla bağlanmalıdır.
B- bağlantısı batarya paketinin negatif ucuna, B+ bağlantısı batarya paketinin pozitif ucuna bağlanmalıdır.
Şarj cihazı ve yük bağlantıları kart üzerindeki ilgili P terminallerine yapılmalıdır.
Bağlantı sırası uygulanırken kart üzerindeki terminal işaretleri esas alınmalıdır.
Kablo kesiti, bağlantı pedleri ve lehim noktaları uygulamanın akım gereksinimine uygun seçilmelidir.
İlk çalıştırmadan önce tüm hücre bağlantıları ve kutup yönleri multimetreyle kontrol edilmelidir.

Bu ürün yalnızca 7S Li-ion batarya paketleri içindir. LiFePO4, LTO, Ni-MH veya farklı seri hücre sayısına sahip paketlerle kullanılmamalıdır. BMS montajı, lityum batarya güvenliği ve seri hücre bağlantıları konusunda deneyimli kişiler tarafından yapılmalıdır.

Paket İçeriği

1 Adet XR 7S 10A Li-ion BMS Batarya Koruma Devresi
