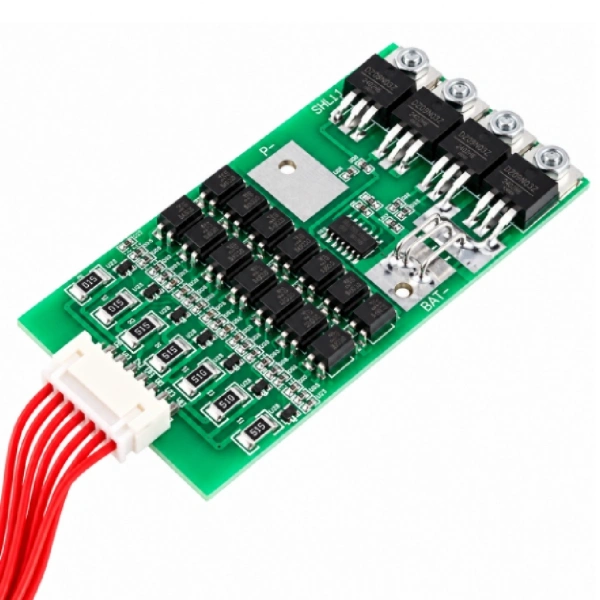

7S 20A Balanslı Li-ion 18650 BMS Batarya Koruma Devresi

7S 20A balanslı Li-ion 18650 BMS batarya koruma devresi, yedi adet seri bağlı 3.6V veya 3.7V nominal gerilimli lityum iyon hücreden oluşturulan batarya paketleri için tasarlanmıştır. Piyasada 24V sınıfı olarak adlandırılan 7S batarya paketleri yaklaşık 25.9V nominal gerilime ve 29.4V tam şarj gerilimine sahiptir.

Kart; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarını izleyerek batarya paketinin korunmasına yardımcı olur. 20A sürekli çalışma akımı sayesinde uygun DC motor, akülü el aleti, robotik sistem ve taşınabilir güç uygulamalarında kullanılabilir.

Üründe pasif hücre dengeleme özelliği bulunur. Balans devresi, şarj sırasında yüksek gerilime daha erken ulaşan hücrelerden düşük akımla enerji boşaltarak seri hücreler arasındaki küçük gerilim farklılıklarının zamanla azaltılmasına yardımcı olur. Bu özellik, başlangıçta birbirine yakın elektriksel değerlere sahip hücrelerin dengede tutulmasını destekler.

Teknik Özellikler

Balans Fonksiyonu

Kart üzerindeki balans kanalları, seri bağlı yedi hücrenin gerilimlerini ayrı ayrı takip eder. Bir hücre balans kontrol gerilimine diğerlerinden daha erken ulaştığında ilgili kanaldaki dirençler üzerinden düşük akımlı pasif dengeleme işlemi uygulanır.

Dahili balans fonksiyonu, büyük hücre farklılıklarını kısa sürede düzeltmek için tasarlanmış aktif bir balans cihazı değildir. Batarya paketi hazırlanırken hücrelerin aynı marka, model, kapasite, iç direnç ve kullanım geçmişine sahip olması; montaj öncesinde gerilimlerinin birbirine yakın seviyeye getirilmesi gerekir.

Uygulama Alanları

Bağlantı ve Montaj Bilgileri

• Batarya paketinin toplam negatif ucu BAT- bağlantı noktasına bağlanmalıdır.
• Hücrelerin ara bağlantıları, kartın yedi seri hücre yapısına uygun sırayla balans soketine bağlanmalıdır.
• P- bağlantısı yük ve şarj cihazının negatif hattı için kullanılmalıdır.
• Pozitif hat çoğunlukla batarya paketinin toplam pozitif ucundan ortak olarak alınır.
• Yüksek akım taşıyan bağlantılarda yeterli kesitte kablo ve düşük dirençli bağlantı kullanılmalıdır.

Kullanım ve Güvenlik Uyarıları

• Ürün yalnızca yedi seri bağlı ve hücre başına 4.2V tam şarj gerilimine sahip Li-ion batarya paketleriyle kullanılmalıdır.
• LiFePO4 hücreler için uygun değildir; LiFePO4 sistemlerin koruma ve şarj gerilimleri farklıdır.
• Şarj işleminde 7S Li-ion batarya paketlerine uygun 29.4V CC/CV şarj cihazı kullanılmalıdır.
• BMS kartı tek başına bir şarj cihazı değildir; şarj gerilimini veya şarj akımını üretmez.
• 20A sürekli akım değeri; bağlantı kalitesine, kablo kesitine, ortam sıcaklığına ve kartın soğutma koşullarına bağlıdır.
• Hücre bağlantıları mutlaka doğru sırayla yapılmalıdır. Yanlış bağlantı kartın kalıcı olarak zarar görmesine neden olabilir.
• Farklı kapasiteye, iç dirence, kimyaya veya kullanım geçmişine sahip hücreler aynı pakette birlikte kullanılmamalıdır.
• Montaj, lityum batarya güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

“24V” ifadesi ürünün sistem sınıfını belirtir. Yedi seri Li-ion hücreden oluşan paketin nominal gerilimi yaklaşık 25.9V, tam şarj gerilimi ise 29.4V'tur. Uygun şarj cihazı seçilirken 29.4V değeri esas alınmalıdır.

Paket İçeriği

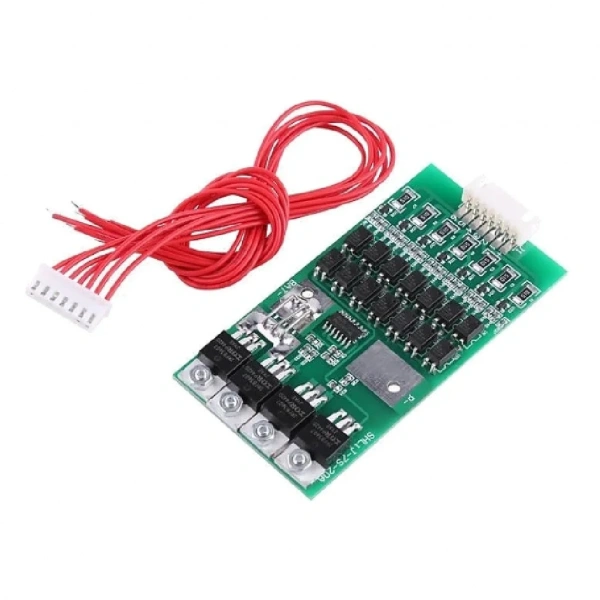

1 Adet 7S 20A Balanslı Li-ion 18650 BMS Batarya Koruma Devresi
