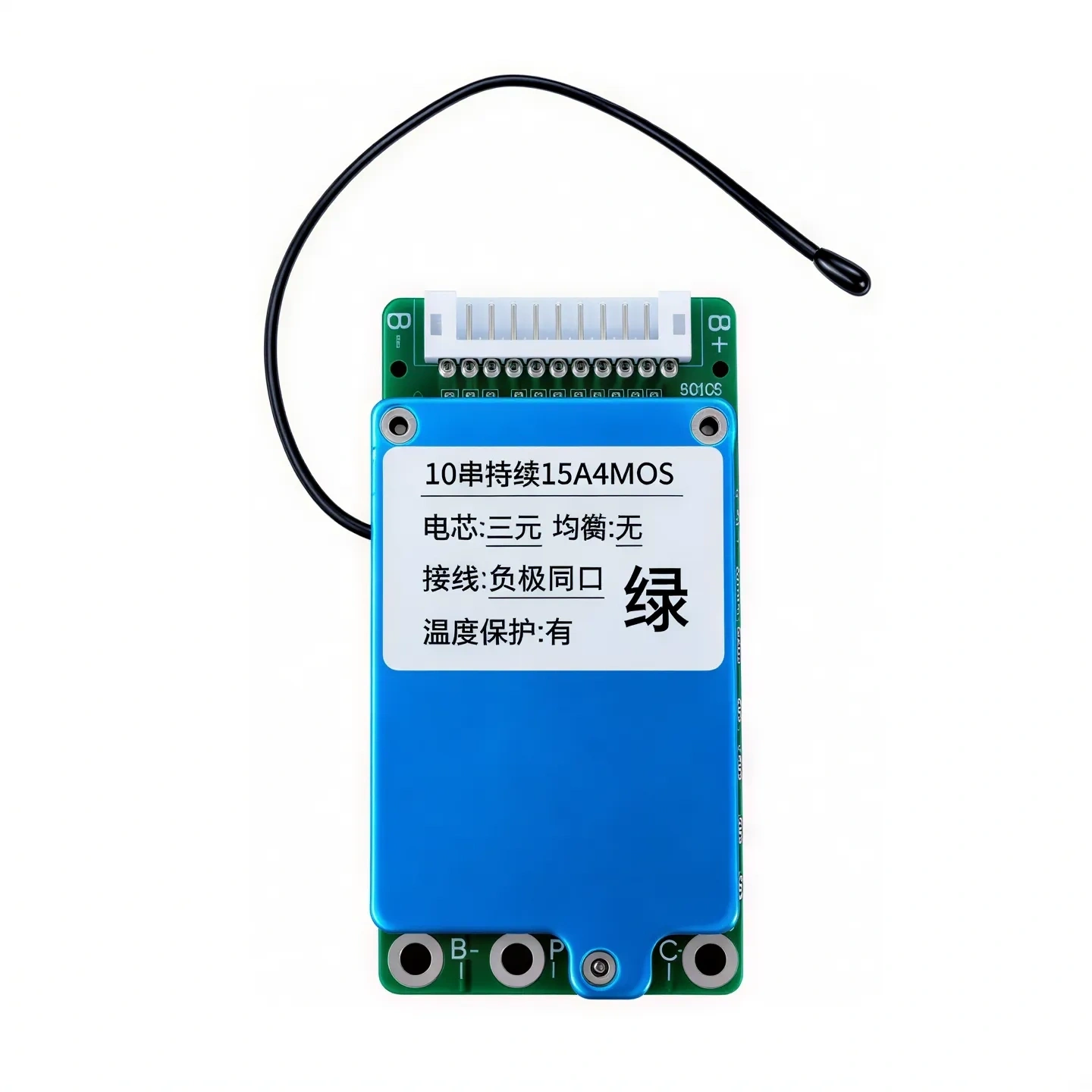

XR 10S 15A Balanssız Li-ion BMS Batarya Koruma Devresi – NTC'li

XR 10S 15A balanssız Li-ion BMS, seri bağlı 10 adet lityum iyon hücreden oluşan batarya paketlerinin korunması için tasarlanmış bir batarya yönetim devresidir. 15A sürekli deşarj kapasitesiyle 36V sınıfındaki uyumlu batarya ve mobil güç uygulamalarında kullanılabilir.

Devre; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi temel elektriksel risklere karşı batarya paketinin korunmasına yardımcı olur. Ortak port bağlantı yapısı sayesinde şarj ve deşarj işlemleri aynı negatif güç terminali üzerinden gerçekleştirilir.

Üründe bulunan kablolu NTC sıcaklık sensörü, batarya paketinin sıcaklığının takip edilmesini sağlar. Bu model balanssız yapıdadır ve hücreler arasındaki gerilim farklılıklarını eşitlemez.

XR 10S 15A Li-ion BMS Teknik Özellikleri

Koruma Fonksiyonları

Balanssız BMS Ne Anlama Gelir?

Bu BMS üzerinde hücrelerin gerilimlerini birbirine eşitleyen bir balans devresi bulunmaz. BMS, hücre gerilimlerini koruma amacıyla izler ancak hücreler arasındaki gerilim farklılıklarını aktif veya pasif olarak dengelemez.

• Batarya paketi benzer kapasite ve iç dirence sahip hücrelerden oluşturulmalıdır.
• Pakete bağlanmadan önce seri hücre gruplarının gerilimleri birbirine yakın olmalıdır.
• Hücre gruplarının gerilimleri kullanım süresince belirli aralıklarla kontrol edilmelidir.
• Gerekli uygulamalarda ayrıca harici bir balans devresi kullanılmalıdır.

Kullanım Alanları

Bağlantı Bilgileri

NTC Sensörünün Yerleştirilmesi

• NTC sensörü, sıcaklığın en yoğun oluşabileceği orta bölgedeki hücrelerden birinin yüzeyine temas edecek şekilde yerleştirilmelidir.
• Sensör ucu elektriksel kısa devre oluşturmayacak biçimde yalıtılarak sabitlenmelidir.
• Sensör doğrudan nikel şeritlerin veya açık bağlantı terminallerinin üzerine yerleştirilmemelidir.
• Sensör kablosu ezilmemeli, keskin biçimde bükülmemeli veya yüksek akım kablolarının altında bırakılmamalıdır.
• Sıcaklık kesme ve yeniden devreye girme eşikleri doğrulanmadığından kesin sıcaklık değerleri belirtilmemiştir.

Montaj ve Güvenlik Bilgileri

• Ürün yalnızca 10 seri bağlı, hücre başına 4.2V tam şarj gerilimine sahip Li-ion batarya paketlerinde kullanılmalıdır.
• LiFePO4 hücrelerin çalışma ve koruma gerilimleri farklı olduğundan bu ürün LiFePO4 bataryalarla kullanılmamalıdır.
• 10S Li-ion batarya paketi için 42V çıkışlı, Li-ion kimyasına uygun CC-CV şarj cihazı kullanılmalıdır.
• Hücre algılama kabloları, batarya paketinin negatif terminalinden başlanarak doğru sırayla bağlanmalıdır.
• NTC sensörü hücre sıcaklığını algılayabileceği uygun bir yüzeye sabitlenmelidir.
• Kablo kesitleri, bağlantı elemanları ve sigorta değeri sistemin çalışma akımına uygun seçilmelidir.
• Yanlış bağlantı sırası, kısa devre veya ters kutuplama BMS devresinde kalıcı hasara neden olabilir.
• BMS su geçirmez değildir; nemden, sıvılardan ve iletken metal parçalardan korunmalıdır.
• Montaj ve ilk çalıştırma işlemleri lityum batarya sistemleri konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

Bu ürünün sürekli deşarj akımı, fiziksel ürün etiketiyle doğrulanan 15A değeridir. Ürün balanssızdır ancak NTC sıcaklık sensörüne sahiptir. NTC sıcaklık koruması sağlar; hücreler arasındaki gerilim farklarını dengelemez.

Paket İçeriği

1 Adet XR 10S 15A Balanssız Li-ion BMS Batarya Koruma Devresi – NTC'li
