DALY 7S 40A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

DALY 7S 40A balanslı BMS, seri bağlı yedi adet 3.7V nominal gerilimli lityum iyon hücreden oluşan batarya paketlerinin korunması için geliştirilmiş donanımsal bir batarya yönetim devresidir. 7S yapılandırmada 25.9V nominal paket gerilimiyle çalışan ürün, 24V sınıfındaki Li-ion batarya sistemlerine uygundur.

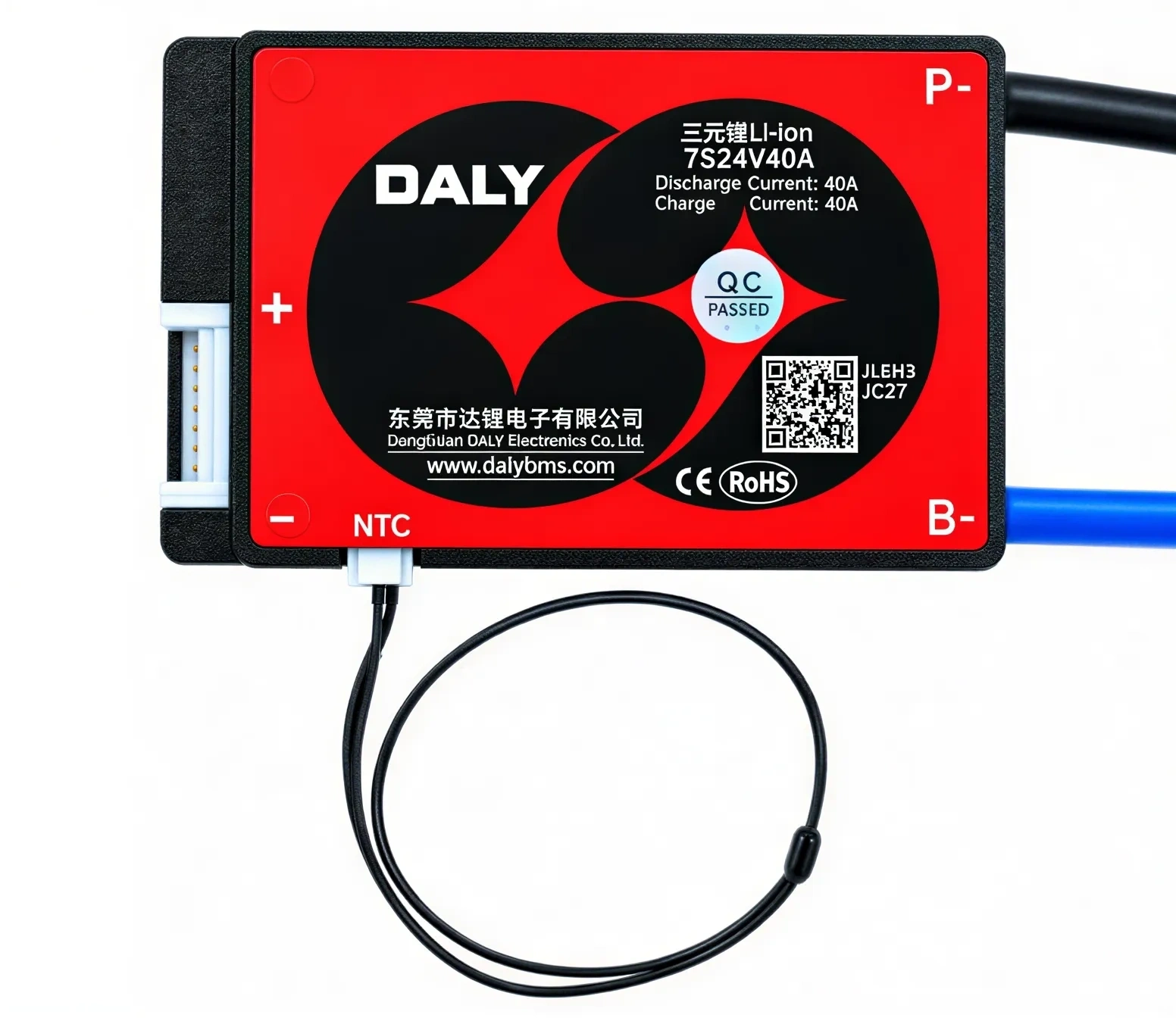

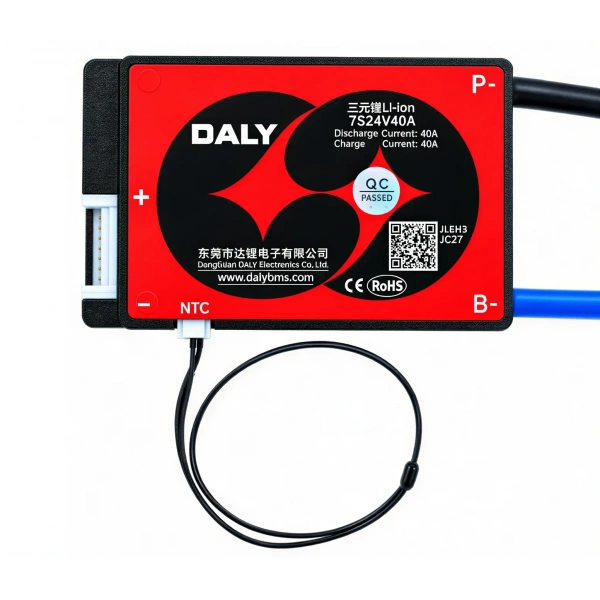

Ürün etiketi üzerinde hem deşarj hem de şarj akımı 40A olarak belirtilmiştir. BMS; aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık koruması sağlayarak batarya paketinin güvenli çalışma sınırları içerisinde tutulmasına yardımcı olur.

Pasif balans işlevi, şarj sırasında seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasını destekler. NTC sıcaklık sensörü ise batarya veya BMS sıcaklığını izleyerek aşırı sıcaklık koşullarında koruma devresinin devreye girmesine yardımcı olur.

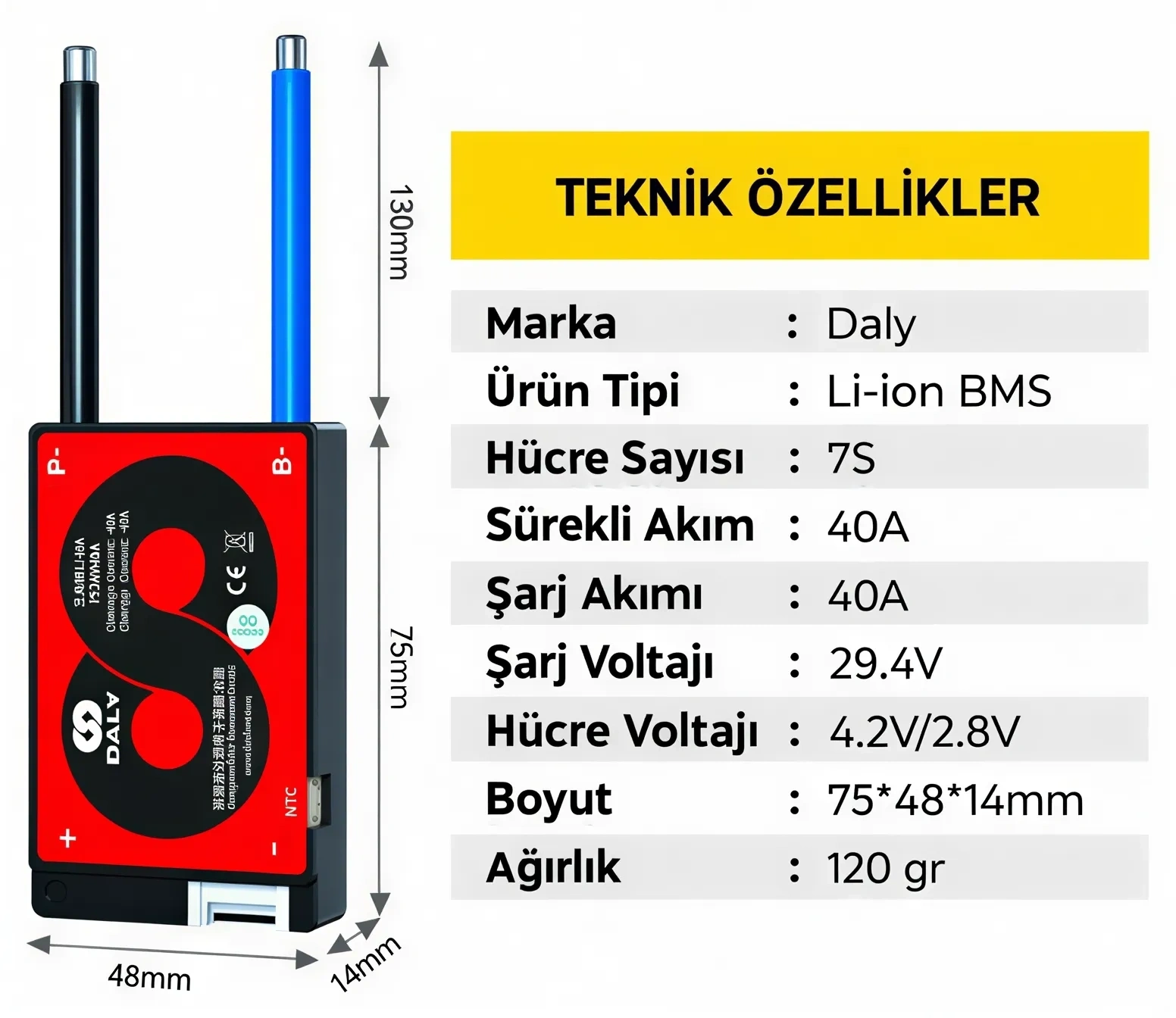

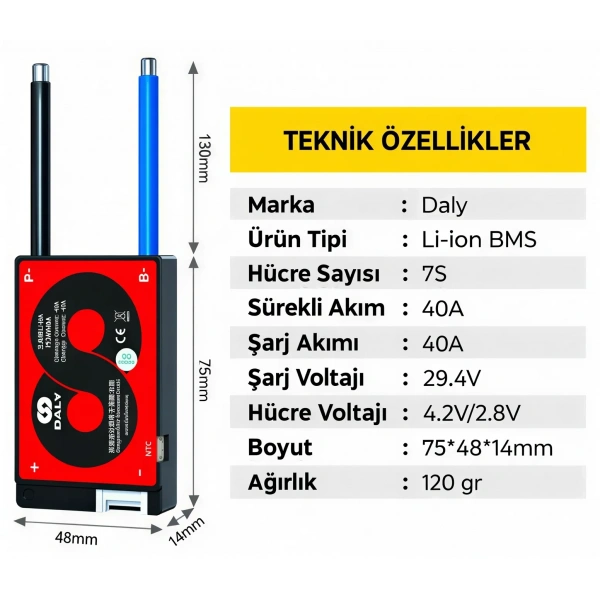

Teknik Özellikler

Koruma Fonksiyonları

Kullanım Alanları

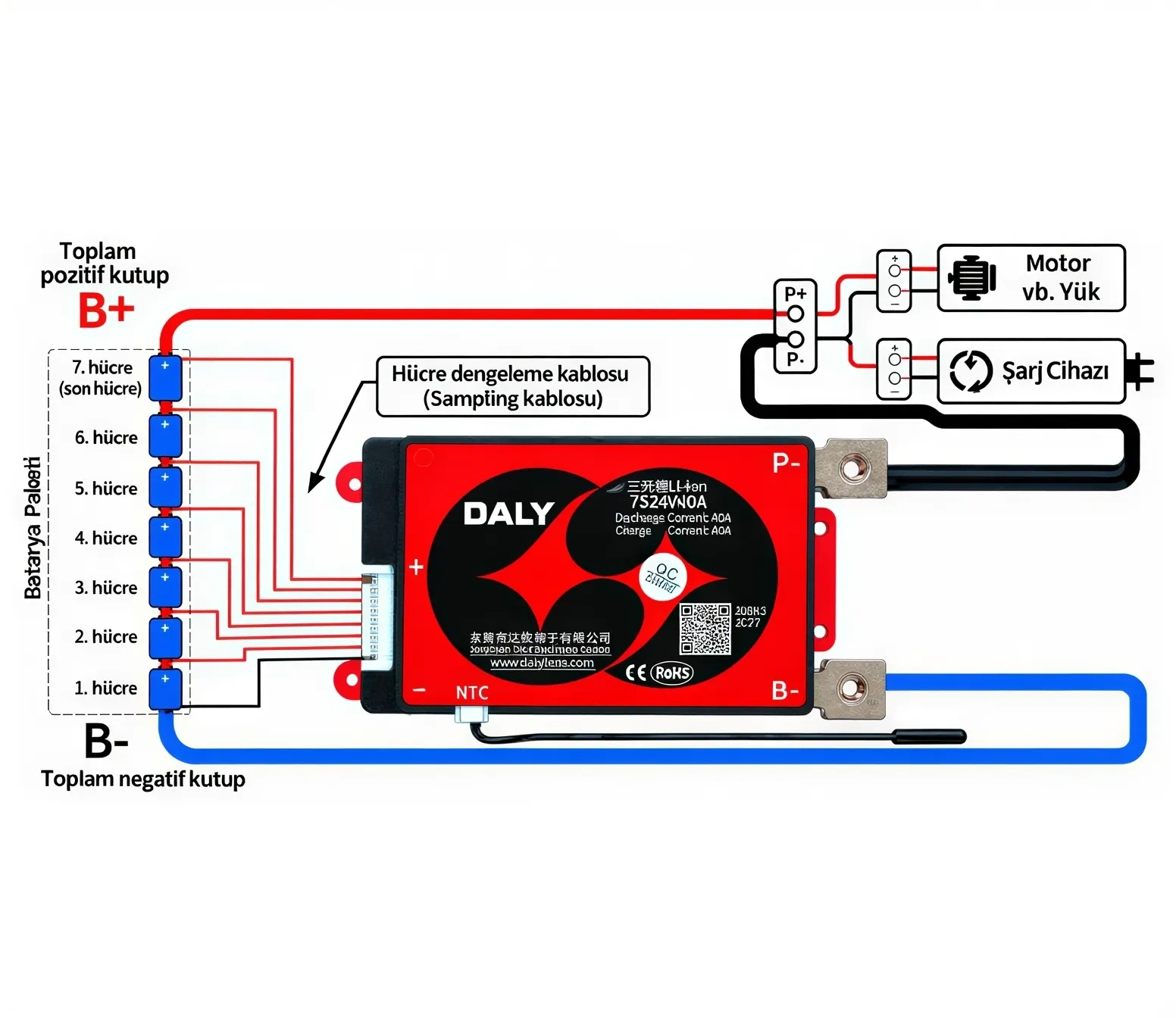

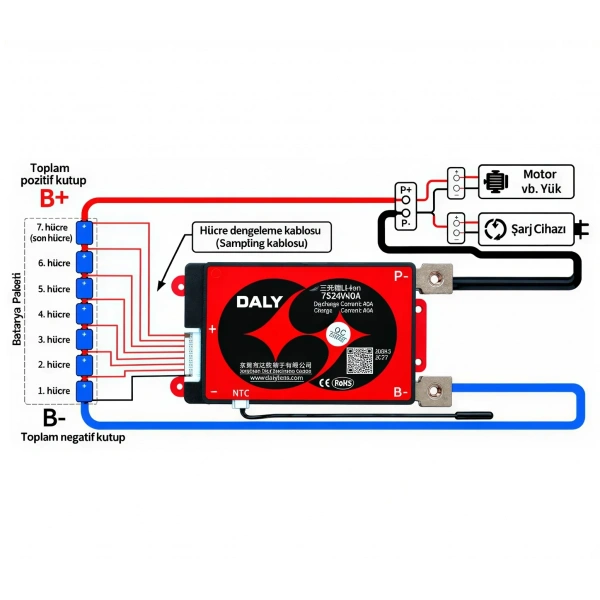

Bağlantı Bilgileri

• B−: Batarya paketinin ana negatif kutbuna bağlanır.
• P−: Yük ve şarj cihazının ortak negatif bağlantısıdır.
• B+: Batarya paketinin pozitif kutbu, BMS üzerinden geçirilmeden yük ve şarj cihazının pozitif hattına bağlanır.
• Balans soketi: Paket negatifi ve hücrelerin seri bağlantı noktaları doğru sıralamayla bağlanmalıdır.
• NTC: Batarya veya uygun termal izleme noktasına yerleştirilerek sıcaklık korumasında kullanılır.

Montaj ve Güvenlik Uyarıları

• Ürün yalnızca yedi seri bağlı, 3.7V nominal gerilimli Li-ion hücrelerden oluşan batarya paketlerinde kullanılmalıdır.
• LiFePO₄ hücrelerin gerilim eşikleri farklı olduğundan bu model LiFePO₄ batarya paketlerinde kullanılmamalıdır.
• Balans kabloları bağlanmadan önce her kablo arasındaki gerilim sırası multimetreyle kontrol edilmelidir.
• Balans soketi BMS'ye takılmadan önce ana B− bağlantısı tamamlanmalıdır.
• Ters bağlantı veya balans kablolarının yanlış sıralanması BMS'nin ve hücrelerin hasar görmesine neden olabilir.
• 40A değeri BMS'nin sürekli akım sınırıdır; kullanılacak hücreler, bağlantı şeritleri, kablolar ve konnektörler de uygulama akımına uygun seçilmelidir.
• Şarj işlemi, 7S Li-ion batarya paketlerine uygun 29.4V CC/CV şarj cihazıyla yapılmalıdır.
• Montaj ve ilk çalıştırma işlemleri lityum batarya güvenliği konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

Bu ürün sabit ayarlı donanımsal bir BMS'dir; Smart BMS değildir. Bluetooth, mobil uygulama, UART veya kullanıcı tarafından değiştirilebilen koruma parametreleri bulunmaz. 40A şarj ve 40A deşarj değerleri ürünün üzerindeki DALY etiketinde açıkça belirtilmektedir.

Paket İçeriği

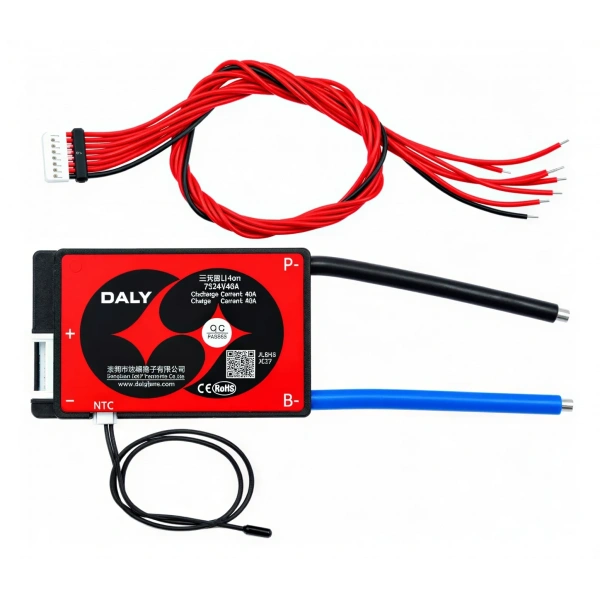

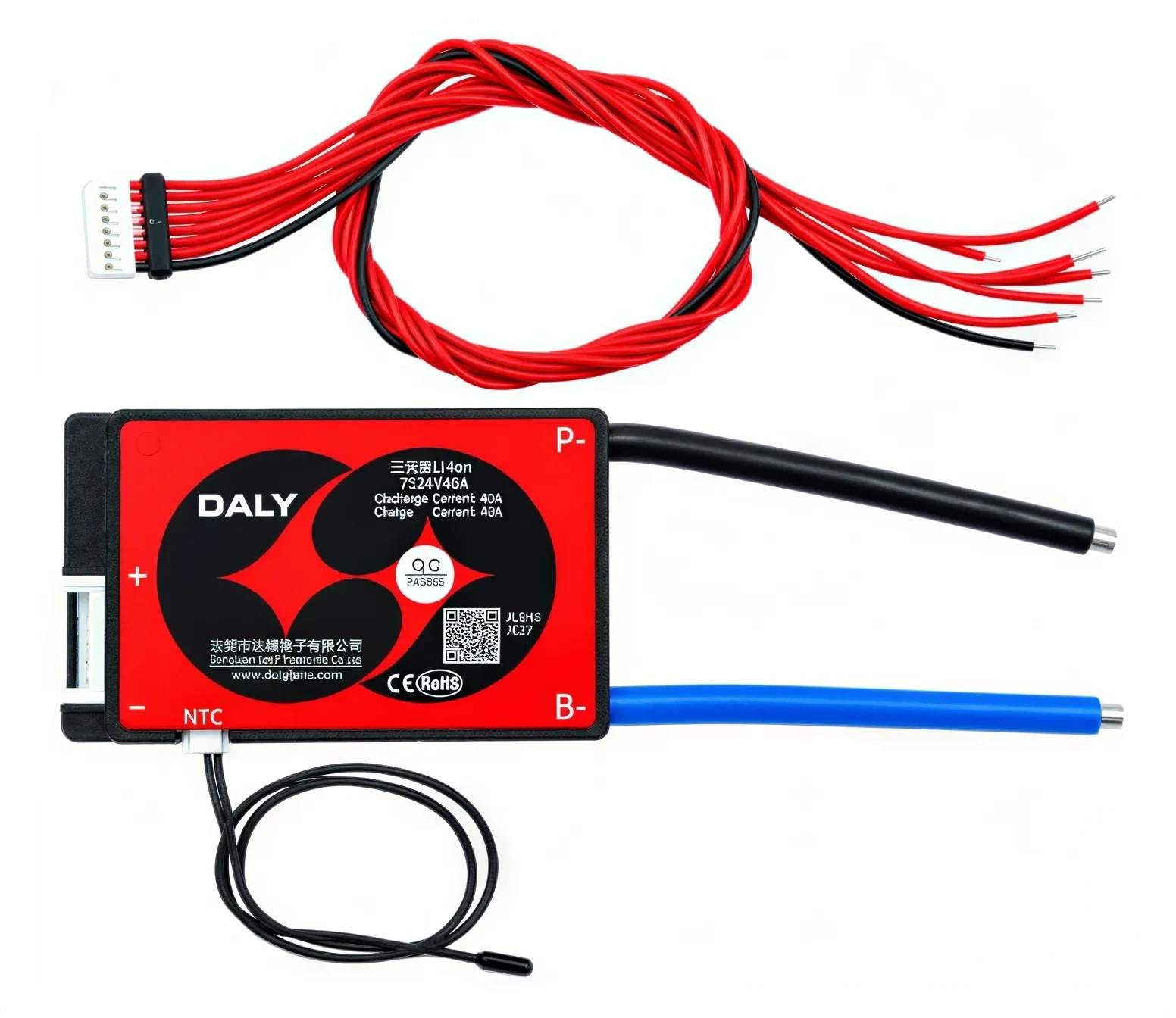

1 Adet DALY 7S 40A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li
