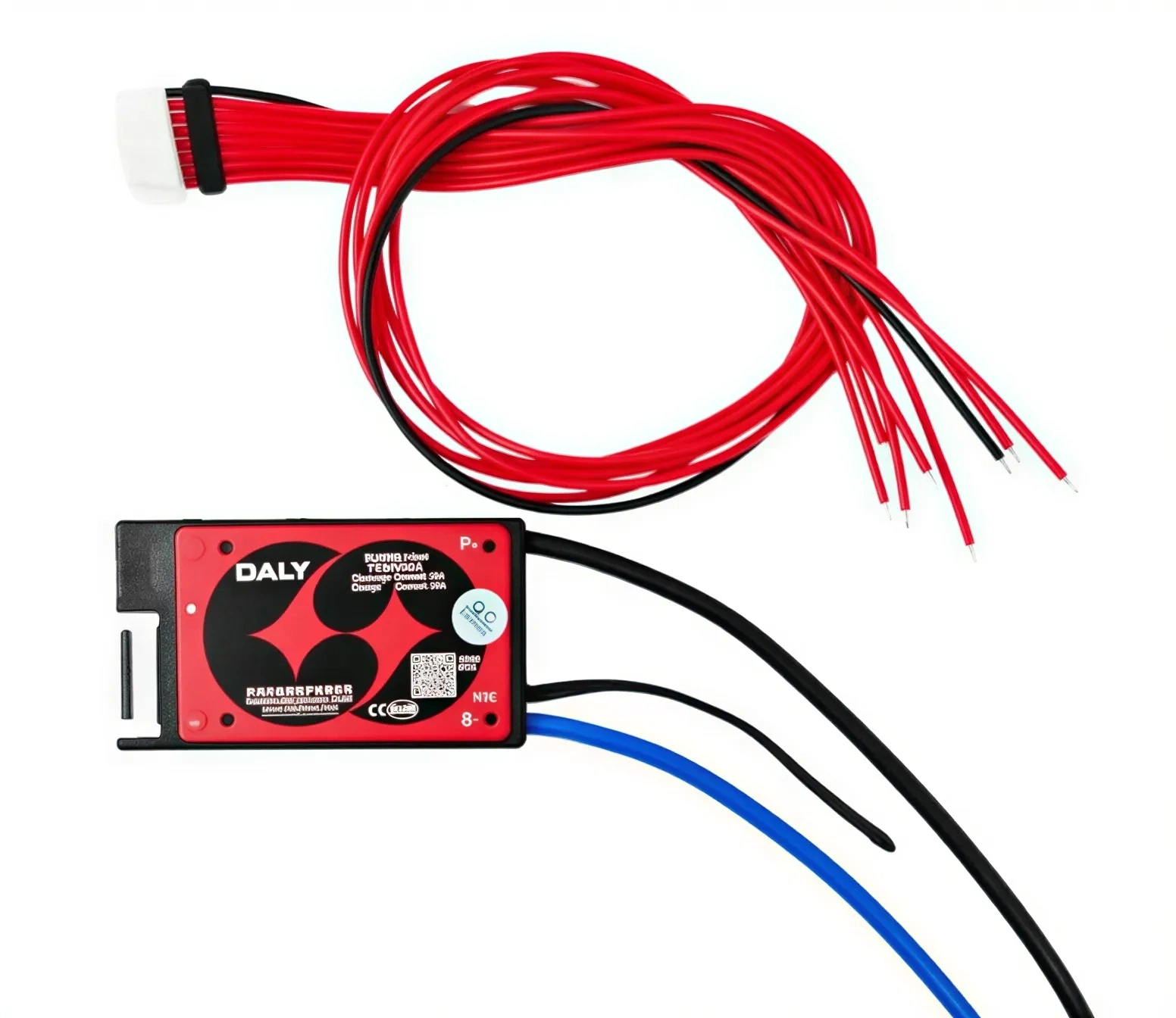

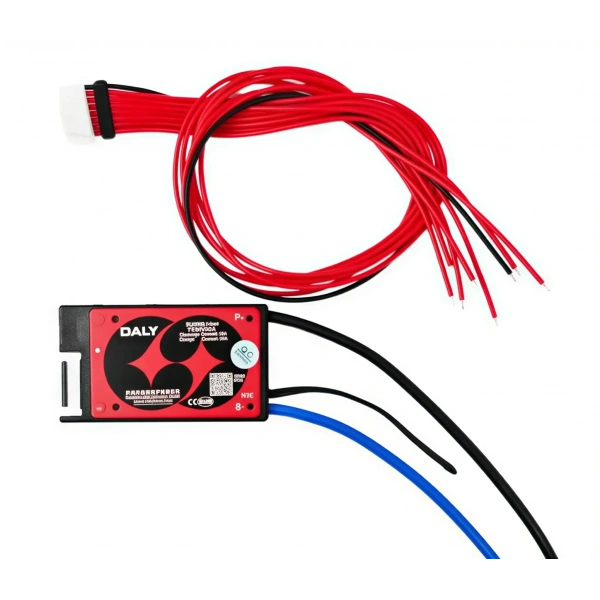

DALY 7S 20A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

DALY 7S 20A Balanslı Lityum İyon BMS, 7 seri bağlı Li-Ion hücreden oluşan batarya paketleri için tasarlanmıştır. Batarya hücrelerinin korunmasına yardımcı olur.
%13
609.23 TL
530.62 TL
102.59 TL 'den başlayan taksitlerle
    Karşılaştır
    Fiyat Alarmı
    Güvenli Alışveriş

    Tüm ödeme ve kişisel bilgileriniz 256 Bit SSL sertifikası ile korunur. Pil Dünyasında alışveriş her zaman güvenlidir.

    Ücretsiz Kargo

    2000 TL ve Üzeri alışverişlerinizde kargo ücreti ödemezsiniz. Daha çok ürün, daha az maliyet.

    Hızlı Gönderi

    Siparişler korunaklı şekilde, sağlam kolilerle gönderilir.

    İade ve Değişim

    Siparişinizi 14 gün içerisinde ücretsiz iade edebilirsiniz. Değişimlerde Kargo Ücreti Kullanıcıya Aittir.

    WhatsApp

    DALY 7S 20A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

    DALY 7S 20A balanslı Li-ion BMS, seri bağlı yedi adet 3.7V nominal gerilimli lityum iyon hücreden oluşan batarya paketlerinin korunması için geliştirilmiş donanımsal bir batarya yönetim devresidir. 7S yapılandırmada 25.9V nominal paket gerilimiyle çalışan ürün, 24V sınıfındaki Li-ion batarya sistemlerine uygundur.

    Ürün etiketi üzerinde şarj ve deşarj akımı 20A olarak belirtilmiştir. BMS; aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık korumasıyla batarya paketinin güvenli çalışma sınırları içerisinde tutulmasına yardımcı olur.

    Pasif balans özelliği, şarj sırasında seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasını destekler. NTC sıcaklık sensörü ise batarya veya BMS sıcaklığını izleyerek aşırı sıcaklık koşullarında koruma devresinin devreye girmesine yardımcı olur.

    Teknik Özellikler

    MarkaDALY
    Ürün TipiDonanımsal Batarya Koruma Devresi (Hardware BMS)
    Model / Ürün KoduM07.1270
    Uyumlu Pil KimyasıLi-ion (Lityum İyon, 3.7V nominal hücre)
    Seri Hücre Sayısı7S
    Nominal Hücre Gerilimi3.7V
    Nominal Batarya Gerilimi25.9V
    Batarya Gerilim Sınıfı24V
    Tam Şarj Gerilimi29.4V (4.2V × 7)
    Sürekli Deşarj Akımı20A
    Sürekli Şarj Akımı20A
    İç Direnç<20 mΩ
    Balans ÖzelliğiVar
    Balans YöntemiPasif balans
    Balans Başlangıç Gerilimi4.075–4.125V
    Balans AkımıYaklaşık 30 mA
    Aşırı Şarj Koruma Gerilimi4.25V ±0.05V / hücre
    Aşırı Deşarj Koruma Gerilimi2.7–2.8V ±0.05V / hücre
    Aşırı Deşarj Kurtarma Gerilimi3.0V ±0.05V / hücre
    Kısa Devre Tepki Süresi10–500 µs
    Çalışma Sıcaklığı-40°C ile +85°C
    Sıcaklık SensörüNTC sensörlü
    Bağlantı YapısıOrtak port; şarj ve yük için ortak P− bağlantısı
    Akıllı HaberleşmeBulunmaz

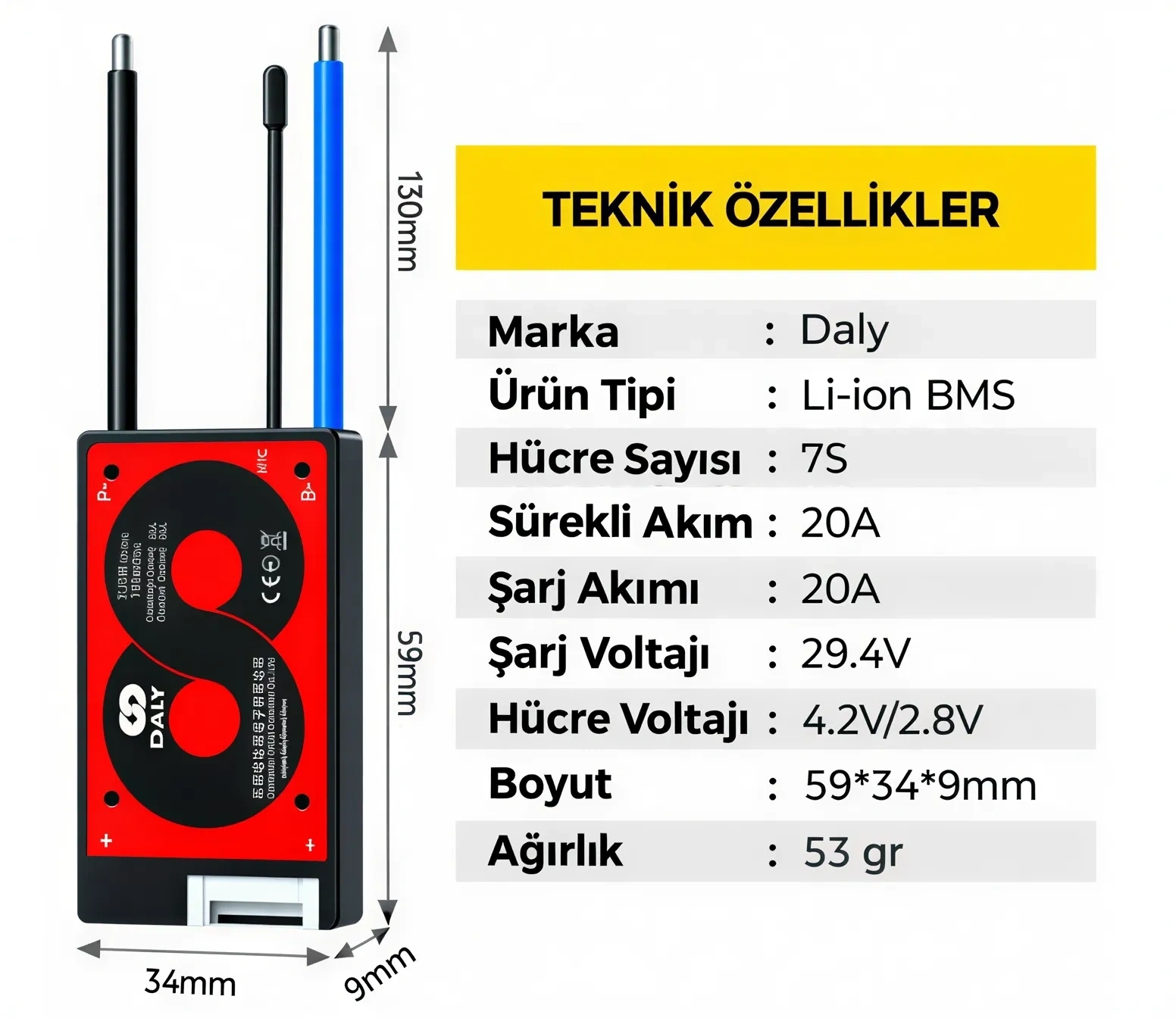

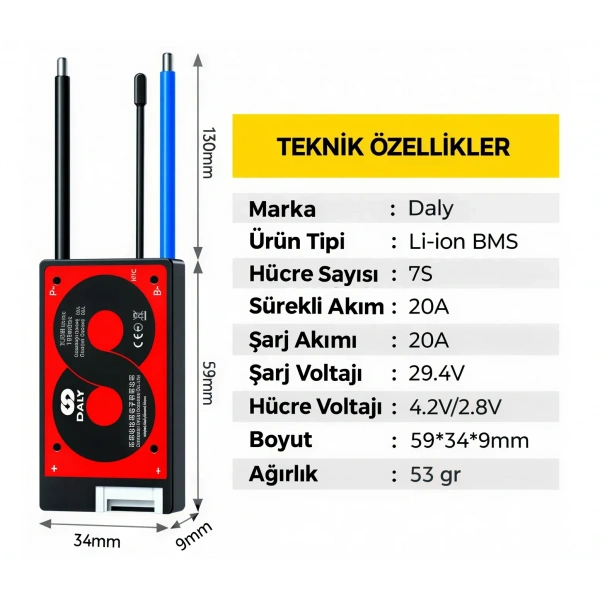

    Ürün Ölçüleri59 × 34 × 9 mm
    Güç Kablosu UzunluğuYaklaşık 10 cm
    Güç Kablosu Kesiti24 AWG

    Koruma Fonksiyonları

    • Aşırı şarj koruması
    • Aşırı deşarj koruması
    • Aşırı akım koruması
    • Kısa devre koruması
    • NTC ile sıcaklık koruması
    • Hücreler arası pasif balans

    Kullanım Alanları

    • 7S Li-ion batarya paketleri
    • 24V sınıfı elektrikli bisiklet sistemleri
    • Elektrikli scooter bataryaları
    • 18650 veya 21700 hücreli paketler
    • Taşınabilir güç sistemleri
    • Robotik ve otomasyon uygulamaları
    • Uygun gerilimli enerji depolama sistemleri
    • Özel Li-ion batarya projeleri

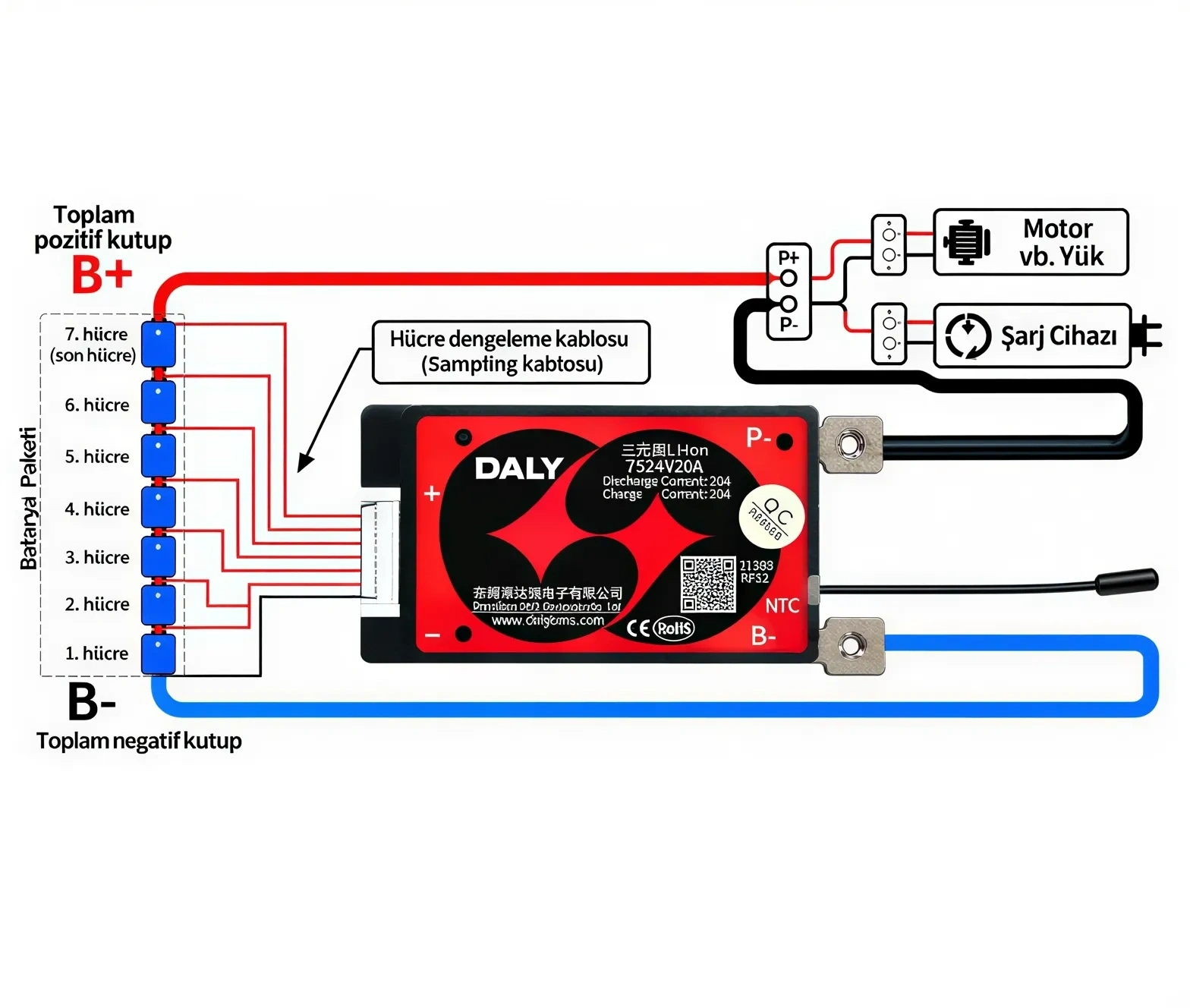

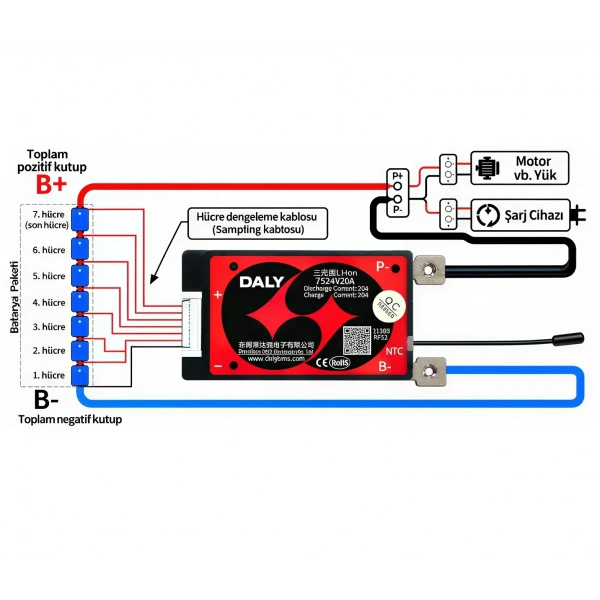

    Bağlantı Bilgileri

    • B−: Batarya paketinin ana negatif kutbuna bağlanır.
    • P−: Yük ve şarj cihazının ortak negatif bağlantısıdır.
    • B+: Batarya paketinin pozitif kutbu, BMS üzerinden geçirilmeden yük ve şarj cihazının pozitif hattına bağlanır.
    • Balans soketi: Paket negatifi ve hücrelerin seri bağlantı noktaları doğru sıralamayla bağlanmalıdır.
    • NTC: Batarya veya uygun termal izleme noktasına yerleştirilerek sıcaklık korumasında kullanılır.

    Montaj ve Güvenlik Uyarıları

    • Ürün yalnızca yedi seri bağlı, 3.7V nominal gerilimli Li-ion hücrelerden oluşan batarya paketlerinde kullanılmalıdır.
    • LiFePO₄ hücrelerin gerilim eşikleri farklı olduğundan bu model LiFePO₄ batarya paketlerinde kullanılmamalıdır.
    • Balans kabloları bağlanmadan önce her kablo arasındaki gerilim sırası multimetreyle kontrol edilmelidir.
    • Balans soketi BMS'ye takılmadan önce ana B− bağlantısı tamamlanmalıdır.
    • Ters bağlantı veya balans kablolarının yanlış sıralanması BMS'nin ve hücrelerin hasar görmesine neden olabilir.
    • 20A değeri BMS'nin sürekli akım sınırıdır; hücreler, nikel şeritler, kablolar ve konnektörler de uygulama akımına uygun seçilmelidir.
    • Şarj işlemi, 7S Li-ion batarya paketlerine uygun 29.4V CC/CV şarj cihazıyla yapılmalıdır.
    • Montaj ve ilk çalıştırma işlemleri lityum batarya güvenliği konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

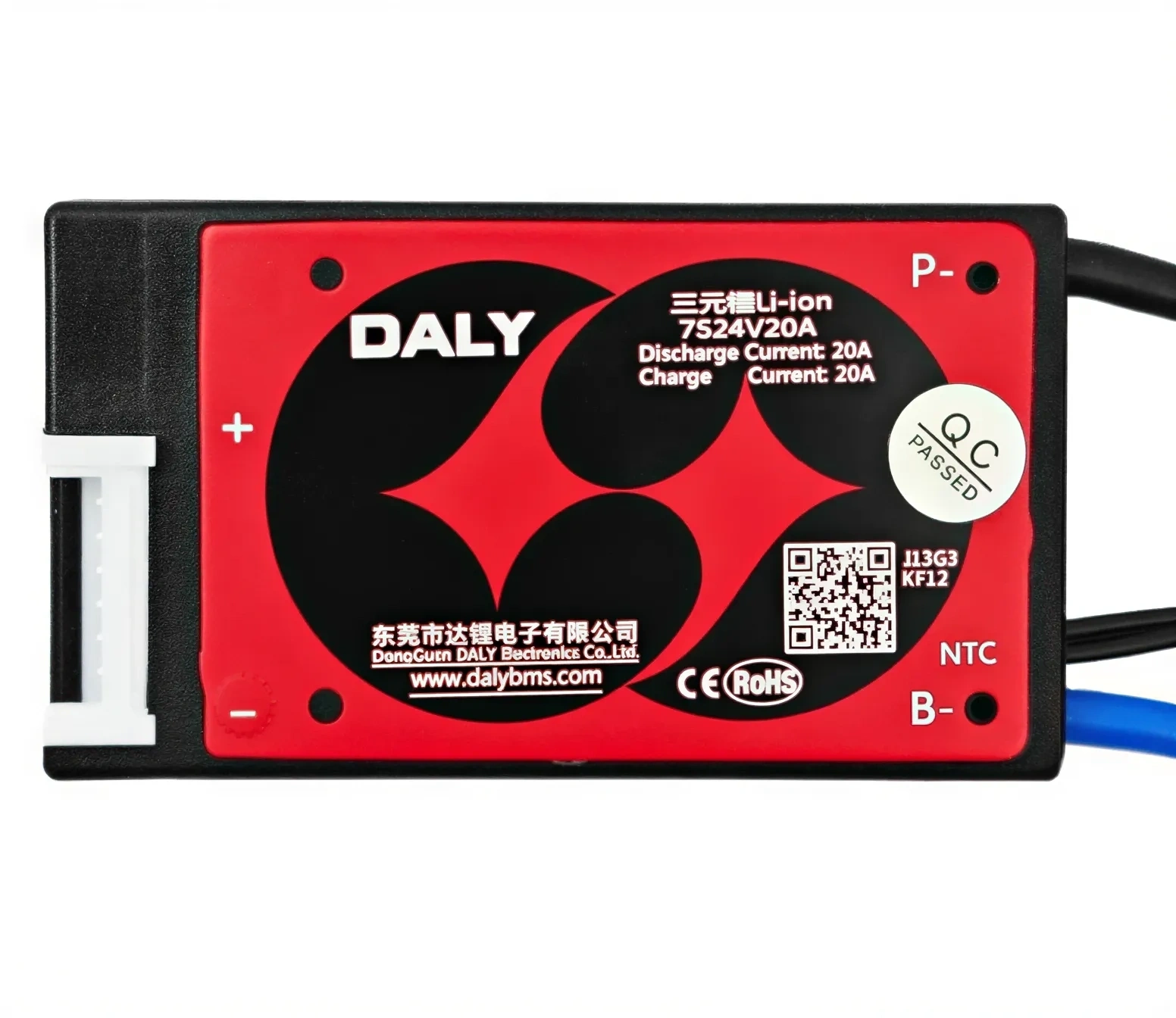

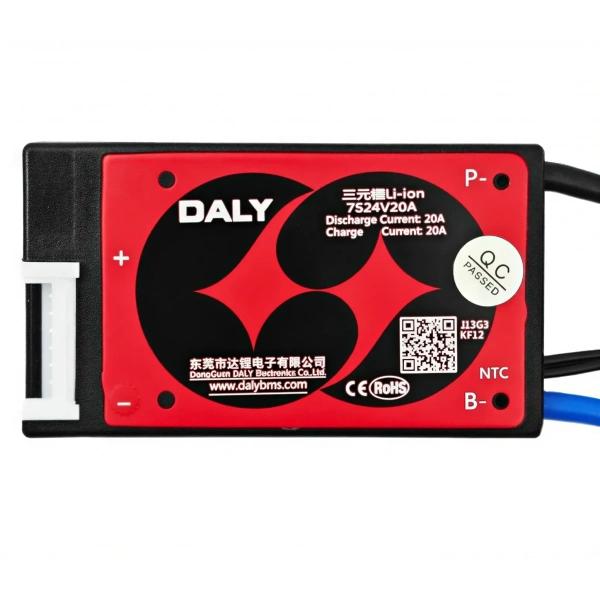

    Bu ürün sabit ayarlı donanımsal bir BMS'dir; Smart BMS değildir. Bluetooth, mobil uygulama, UART veya kullanıcı tarafından değiştirilebilen koruma parametreleri bulunmaz. 20A şarj ve 20A deşarj değerleri ürünün üzerindeki DALY etiketinde açıkça belirtilmektedir.

    Paket İçeriği

    1 Adet DALY 7S 20A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li ve Balans Kablosu
