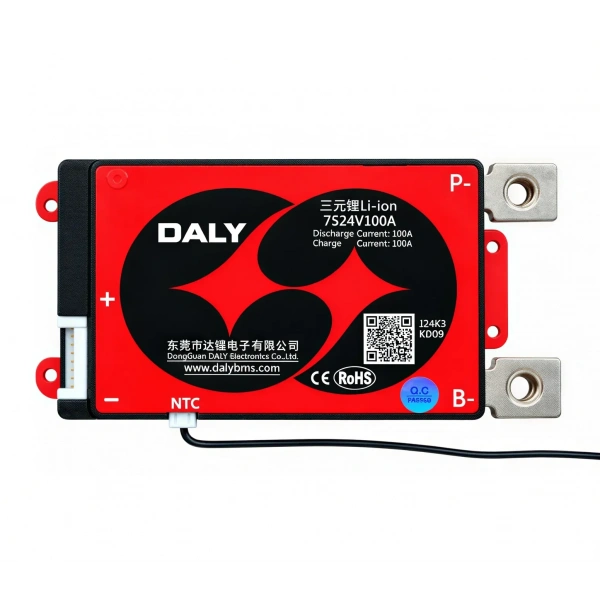

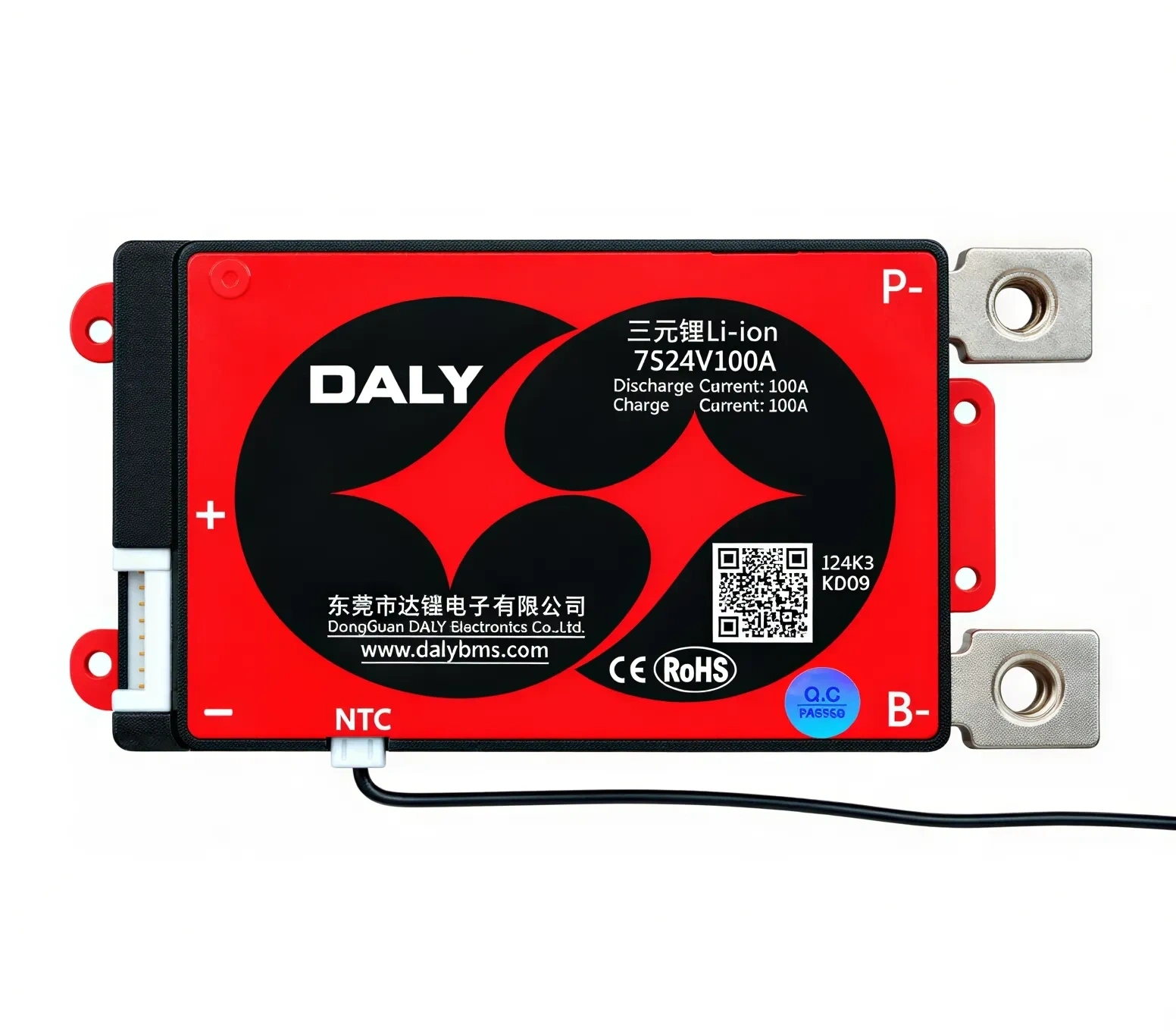

DALY 7S 100A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

DALY 7S 100A balanslı Li-ion BMS, seri bağlı yedi adet lityum iyon hücre grubundan oluşan 24V sınıfı batarya paketlerinin korunması için geliştirilmiş donanım tipi bir batarya koruma devresidir. Ürün etiketiyle doğrulanan 100A sürekli şarj ve 100A sürekli deşarj kapasitesi sayesinde yüksek akım gerektiren uyumlu batarya uygulamalarında kullanılabilir.

BMS; aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık kaynaklı risklere karşı batarya paketinin korunmasına yardımcı olur. Dahili pasif balans devresi hücre gruplarının gerilimleri arasındaki farklılıkları azaltırken NTC sıcaklık sensörü batarya sıcaklığının takip edilmesini sağlar.

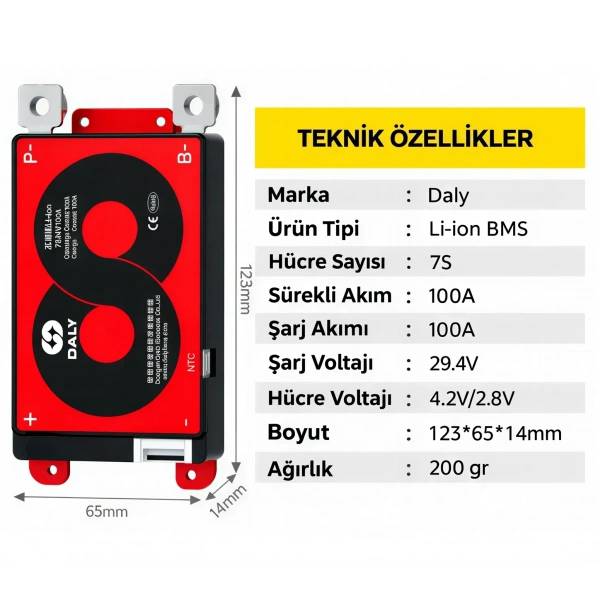

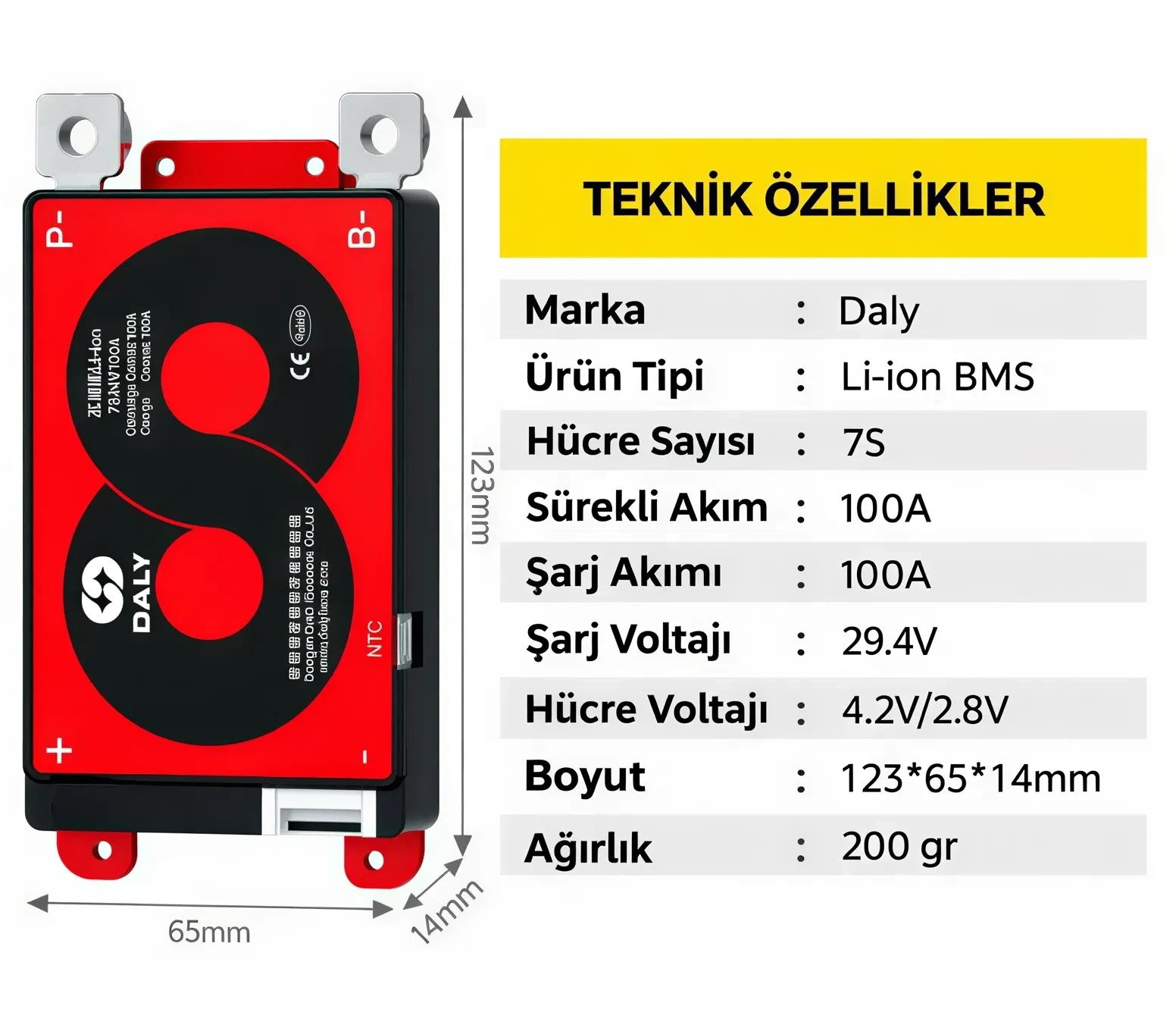

DALY 7S 100A Li-ion BMS Teknik Özellikleri

Koruma ve Balans Fonksiyonları

Kullanım Alanları

Ürün Avantajları

• Yedi seri bağlı Li-ion hücre grubundan oluşan batarya paketleri için yapılandırılmıştır.
• 100A sürekli şarj ve 100A sürekli deşarj kapasitesi sunar.
• Pasif balans devresi hücre grupları arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur.
• NTC sıcaklık sensörüyle termal koruma sağlar.
• Ortak port bağlantısı şarj ve yük kablolamasını kolaylaştırır.
• Metal yüzeyli J24K3 kasa, çalışma sırasında oluşan ısının dağıtılmasına yardımcı olur.
• Harici ekran, mobil uygulama veya haberleşme bağlantısı gerektirmeden donanım tabanlı koruma sağlar.

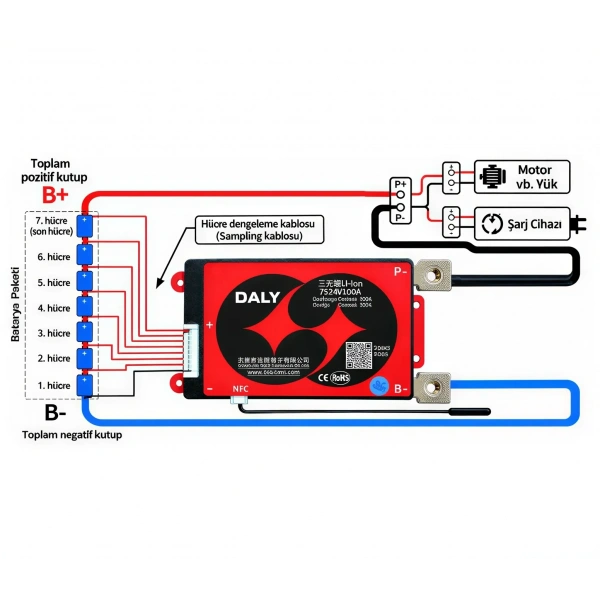

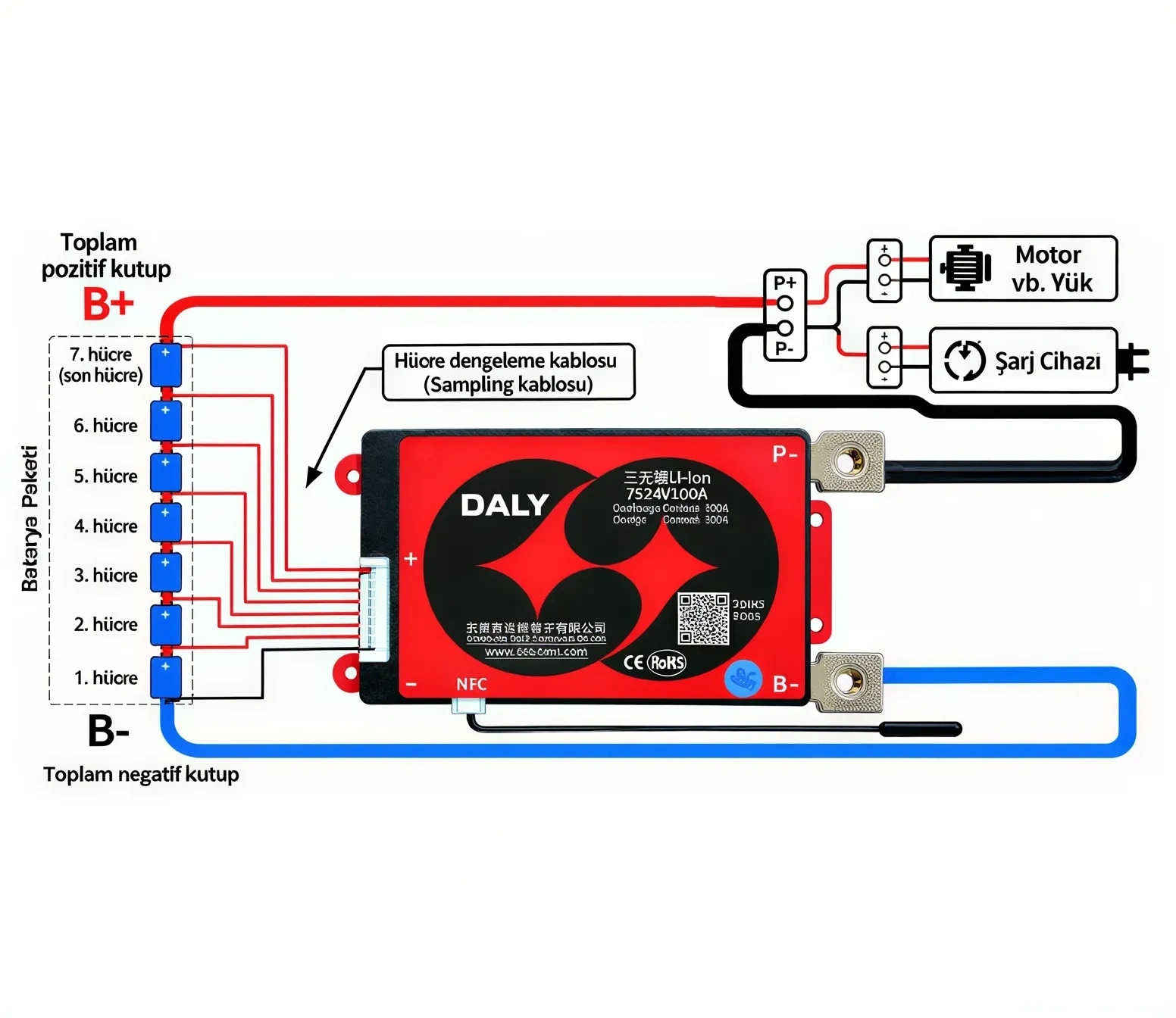

Bağlantı Bilgileri

• B− terminali: Batarya paketinin ana negatif ucuna bağlanır.
• P− terminali: Şarj cihazı ve yükün ortak negatif bağlantısıdır.
• B+ / P+ bağlantısı: Batarya pozitif ucu doğrudan şarj cihazı ve yükün pozitif ucuna bağlanır.
• Balans soketi: B0 noktasından başlanarak yedi hücre grubunun bağlantı sırasına uygun biçimde bağlanmalıdır.
• NTC sensörü: Batarya hücrelerinin sıcaklığını doğru algılayabilecek uygun bir yüzeye sabitlenmelidir.

Montaj ve Güvenlik Önerileri

• Ürün yalnızca yedi seri bağlı Li-ion hücre grubundan oluşan batarya paketlerinde kullanılmalıdır.
• LiFePO4, LTO veya farklı kimyasal yapıya sahip batarya paketlerinde kullanılmamalıdır.
• Balans kablosu BMS'ye takılmadan önce bütün hücre bağlantıları multimetreyle kontrol edilmelidir.
• Balans kablolarının yanlış sırada bağlanması BMS'nin kalıcı olarak hasar görmesine neden olabilir.
• Aynı batarya paketinde aynı marka, model, kapasite ve kullanım geçmişine sahip hücreler kullanılmalıdır.
• Güç kabloları, konnektörler, bağlantı pabuçları ve sigorta 100A sürekli akıma uygun seçilmelidir.
• Terminal vidaları uygun torkla sıkılmalı ve kısa devreye karşı yalıtılmalıdır.
• BMS tamamen kapalı ve hava dolaşımı olmayan bir bölmeye yerleştirilmemelidir.
• Batarya sisteminde BMS'ye ek olarak uygun değerli bir ana sigorta kullanılması önerilir.
• Montaj işlemi yüksek akımlı lityum batarya sistemleri konusunda deneyimli kişiler tarafından yapılmalıdır.

Bu ürün standart donanım tipi BMS'tir; Smart BMS değildir. RS485, CAN, UART, USB, Bluetooth, mobil uygulama, dahili ekran veya yazılımla parametre ayarlama özellikleri bulunmaz. Yedi adet 4.2V tam dolu Li-ion hücre grubundan oluşan batarya paketinin maksimum şarj gerilimi 29.4V'tur.

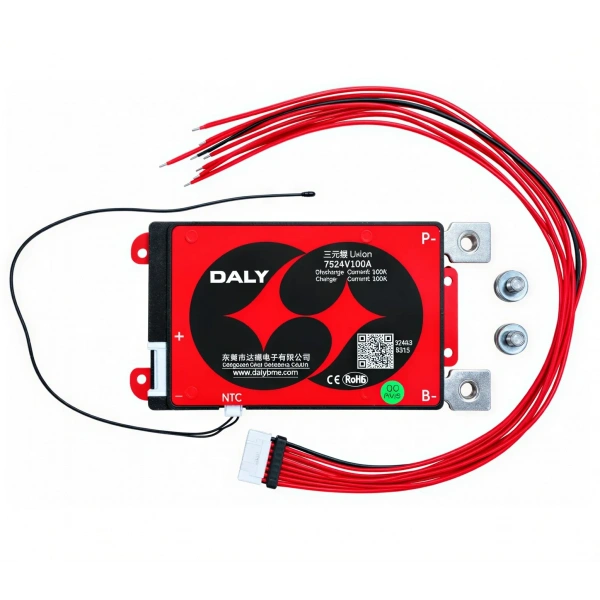

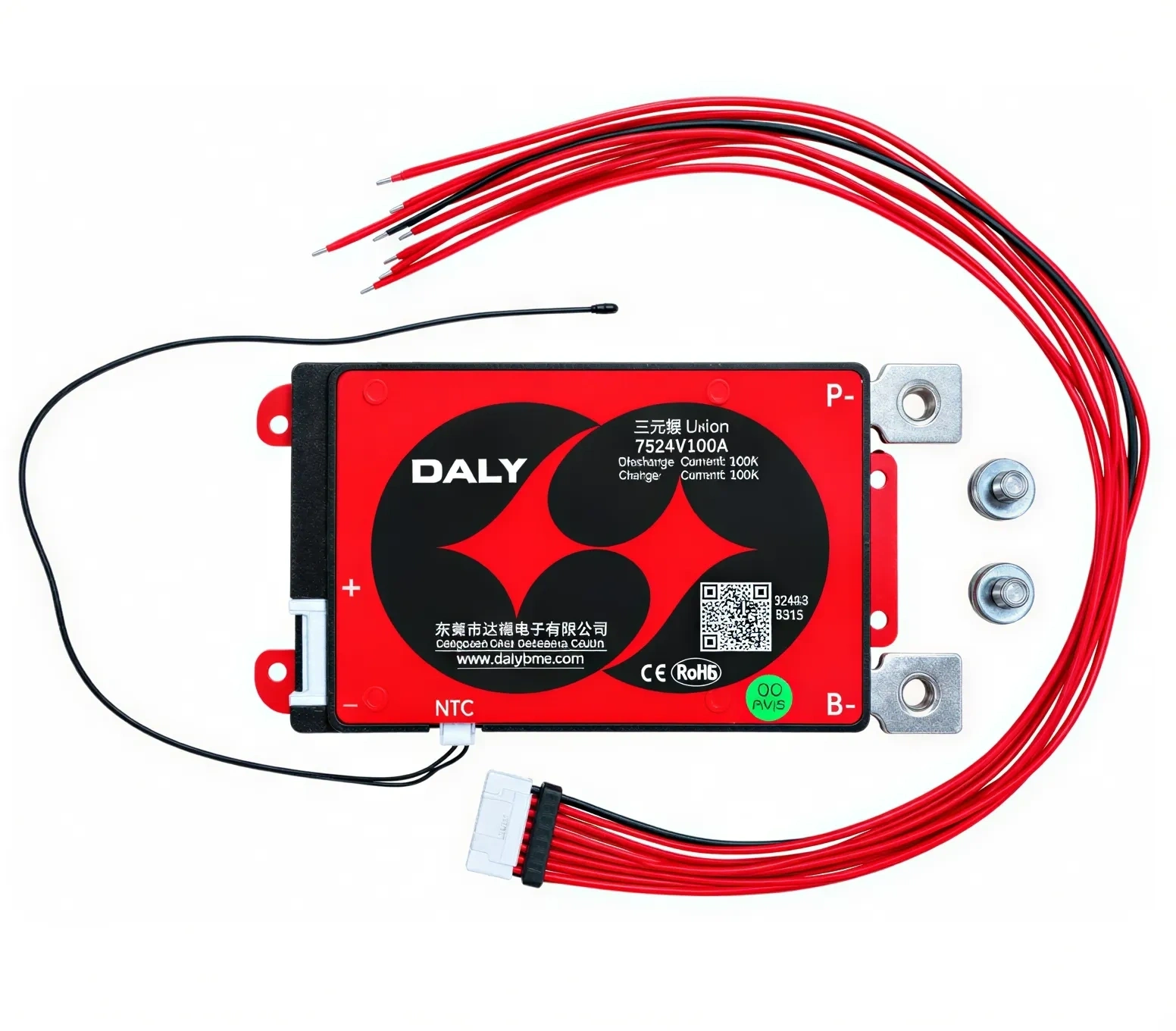

Paket İçeriği

1 Adet DALY 7S 100A Balanslı Li-ion BMS, 1 Adet 7S Balans Bağlantı Kablosu ve NTC Sıcaklık Sensörü
