DALY 17S 60A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

DALY 17S 60A balanslı Li-ion BMS, seri bağlı 17 adet Li-ion hücreden oluşan batarya paketlerinin güvenli şekilde şarj ve deşarj edilmesine yardımcı olan donanımsal bir batarya koruma devresidir. Yaklaşık 62.9V nominal gerilime sahip ve piyasada 60V sınıfı olarak adlandırılan Li-ion batarya sistemleri için tasarlanmıştır.

Ürün etiketinde sürekli deşarj akımı 60A, sürekli şarj akımı 30A olarak belirtilmektedir. Pasif balans özelliği seri hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur. NTC sıcaklık sensörü ise batarya sıcaklığının takip edilmesini ve sıcaklığa bağlı koruma fonksiyonlarının çalışmasını destekler.

DALY 17S 60A Li-ion BMS Teknik Özellikleri

Koruma Fonksiyonları

Kullanım Alanları

Ürün Avantajları

• 17S Li-ion batarya paketleri için özel olarak yapılandırılmıştır.
• 60A sürekli deşarj akımıyla yüksek akım gerektiren uyumlu uygulamalarda kullanılabilir.
• 30A sürekli şarj akımını destekler.
• Pasif balans özelliği, seri hücrelerin gerilim seviyelerinin dengelenmesine yardımcı olur.
• NTC sensörü aracılığıyla batarya sıcaklığının izlenmesini destekler.
• Ayrı port yapısı, şarj ve deşarj negatif bağlantılarının bağımsız şekilde kontrol edilmesine imkân verir.
• Donanımsal yapısı sayesinde mobil uygulama veya yazılım ayarı gerektirmeden çalışır.

Bağlantı ve Kullanım Bilgileri

• B− bağlantısı batarya paketinin toplam negatif ucuna bağlanmalıdır.
• P− bağlantısı yükün veya motor kontrol cihazının negatif girişine bağlanmalıdır.
• Ayrı portlu bağlantıda şarj cihazının negatif ucu C− şarj bağlantısına bağlanmalıdır.
• Şarj cihazının ve yükün pozitif uçları batarya paketinin toplam pozitif ucuna bağlanmalıdır.
• Balans kabloları B0'dan B17'ye kadar doğru hücre sırasına göre bağlanmalıdır.
• Balans soketi BMS'ye takılmadan önce ardışık kablolar arasındaki hücre gerilimleri multimetreyle kontrol edilmelidir.
• NTC sensörü, batarya sıcaklığını doğru algılayabileceği bir hücre yüzeyine sabitlenmelidir.
• Yalnızca 17S Li-ion sistemlere uygun, 71.4V çıkış gerilimine sahip bir şarj cihazı kullanılmalıdır.

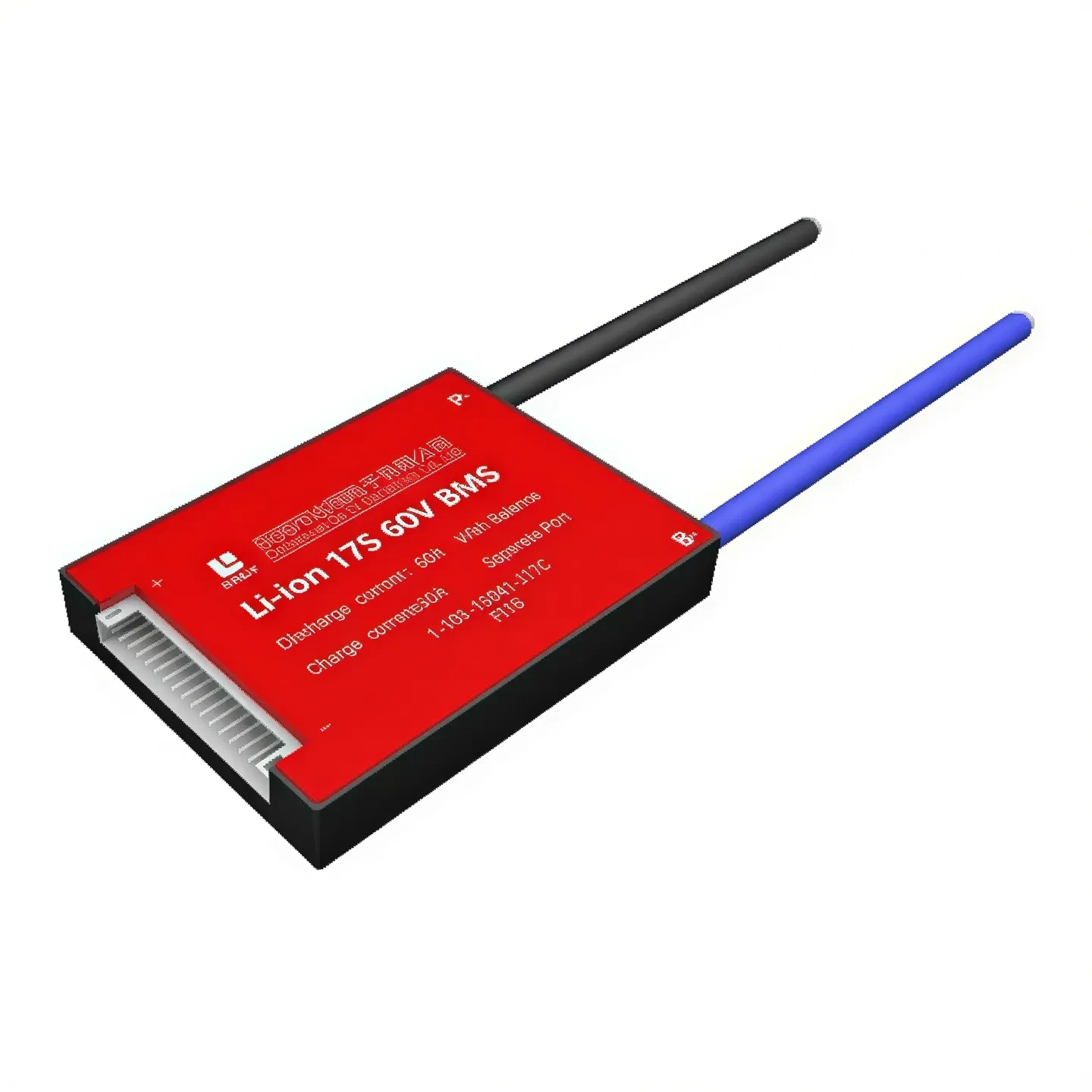

Ürün etiketinde “Li-ion 17S 60V BMS”, “Discharge Current: 60A”, “Charge Current: 30A”, “With Balance” ve “Separate Port” bilgileri yer almaktadır. Bu nedenle ürün 60A deşarj, 30A şarj, pasif balanslı ve ayrı portlu model olarak tanımlanmıştır.

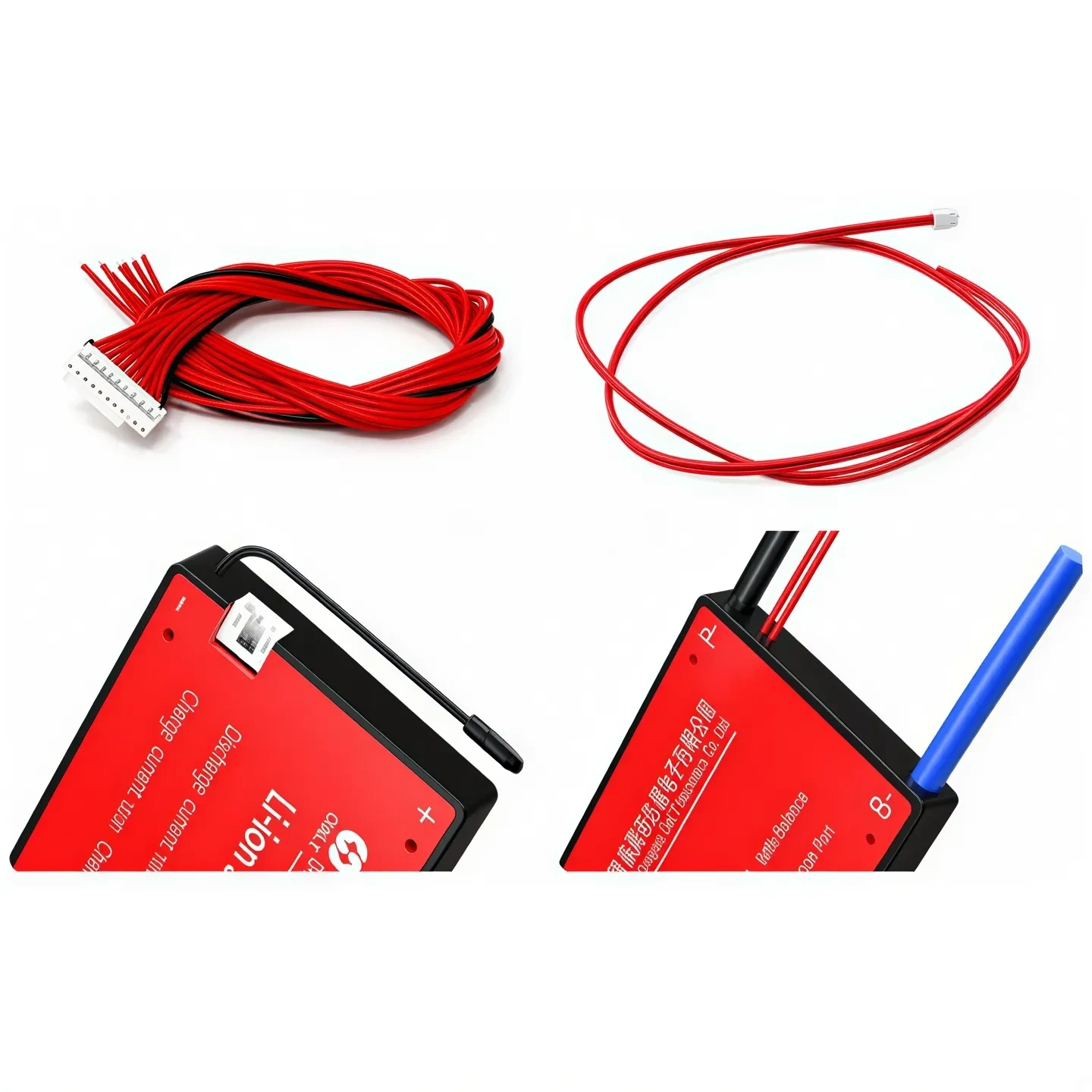

Paylaşılan ürün görselinde B− ve P− güç kabloları görülmesine rağmen ayrı şarj portuna ait C− bağlantısı açık biçimde görünmemektedir. Montajdan önce teslim edilen fiziksel üründe C− şarj bağlantısının yeri doğrulanmalı; C− bağlantısı bulunmuyorsa ürün ortak portlu kabul edilerek satıcıdan bağlantı şeması istenmelidir.

Bu model Li-ion hücre kimyası için hazırlanmıştır. LiFePO4, LTO veya farklı tam şarj gerilimine sahip hücrelerle kullanılmamalıdır. Batarya montajı, yüksek gerilimli ve yüksek akımlı lityum batarya sistemleri konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

Paket İçeriği

1 Adet DALY 17S 60A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li ve Hücre Balans Bağlantı Kablosu
