DALY 16S 100A Balanslı Li-ion Smart BMS Batarya Koruma Devresi – NTC'li

DALY 16S 100A balanslı Li-ion Smart BMS, seri bağlı 16 adet Li-ion hücreden oluşan batarya paketlerinin korunması, izlenmesi ve yönetilmesi için tasarlanmış K Series akıllı batarya koruma devresidir. Yaklaşık 59.2V nominal gerilime sahip ve piyasada 60V sınıfı olarak adlandırılan 16S Li-ion batarya sistemleriyle kullanılabilir.

Ürün etiketi üzerinde sürekli deşarj ve şarj akımı 100A olarak belirtilmektedir. Pasif balans işlevi seri hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur. NTC sıcaklık sensörü ile UART ve CAN/RS485 haberleşme bağlantıları, batarya verilerinin izlenmesini ve uyumlu aksesuarlarla sistem entegrasyonunu destekler.

DALY 16S 100A Li-ion Smart BMS Teknik Özellikleri

Koruma ve Yönetim Fonksiyonları

Akıllı Bağlantı Özellikleri

• UART-1 bağlantısı uyumlu DALY haberleşme aksesuarlarıyla veri aktarımını destekler.
• CAN/RS485 portu, uyumlu harici sistemler ve enerji yönetim ekipmanlarıyla haberleşme için kullanılabilir.
• KEY bağlantısı BMS'nin elektronik olarak açılması ve kapatılması için uyumlu anahtar aksesuarını destekler.
• DIO bağlantısı uyumlu dijital giriş ve çıkış uygulamalarında kullanılabilir.
• NTC-A ve NTC-B bağlantıları, batarya paketinin farklı noktalarındaki sıcaklıkların izlenmesine yardımcı olur.

Kullanım Alanları

Ürün Avantajları

• 16S Li-ion batarya paketleri için özel olarak yapılandırılmıştır.
• 100A sürekli şarj ve 100A sürekli deşarj akımı desteği sunar.
• Pasif balans özelliği, hücre gerilimleri arasındaki farkların azaltılmasına yardımcı olur.
• Çift NTC bağlantısı, batarya paketinin farklı noktalarındaki sıcaklığın takip edilmesini destekler.
• UART ve CAN/RS485 bağlantıları sayesinde uyumlu harici aksesuarlarla haberleşebilir.
• Akıllı BMS yapısı, batarya çalışma verilerinin izlenmesine ve desteklenen parametrelerin yönetilmesine imkân verir.
• Ortak port yapısıyla şarj cihazı ve yük aynı negatif çıkış üzerinden bağlanabilir.

Bağlantı ve Kullanım Bilgileri

• B− terminali batarya paketinin toplam negatif ucuna bağlanmalıdır.
• P− terminali hem yükün hem de şarj cihazının negatif bağlantısı için kullanılmalıdır.
• Şarj cihazının ve yükün pozitif uçları batarya paketinin toplam pozitif ucuna bağlanmalıdır.
• Balans kabloları B0'dan B16'ya kadar hücre sıralamasına uygun biçimde bağlanmalıdır.
• Balans soketi BMS'ye takılmadan önce ardışık kablolar arasındaki hücre gerilimleri multimetreyle kontrol edilmelidir.
• NTC sensörleri batarya sıcaklığını doğru algılayabilecek hücre yüzeylerine sabitlenmelidir.
• Yalnızca 16S Li-ion batarya paketlerine uygun, 67.2V çıkış gerilimine sahip bir şarj cihazı kullanılmalıdır.
• CAN/RS485 ve UART bağlantılarında yalnızca bu BMS modeliyle uyumlu DALY aksesuarları ve doğru pin dizilimi kullanılmalıdır.

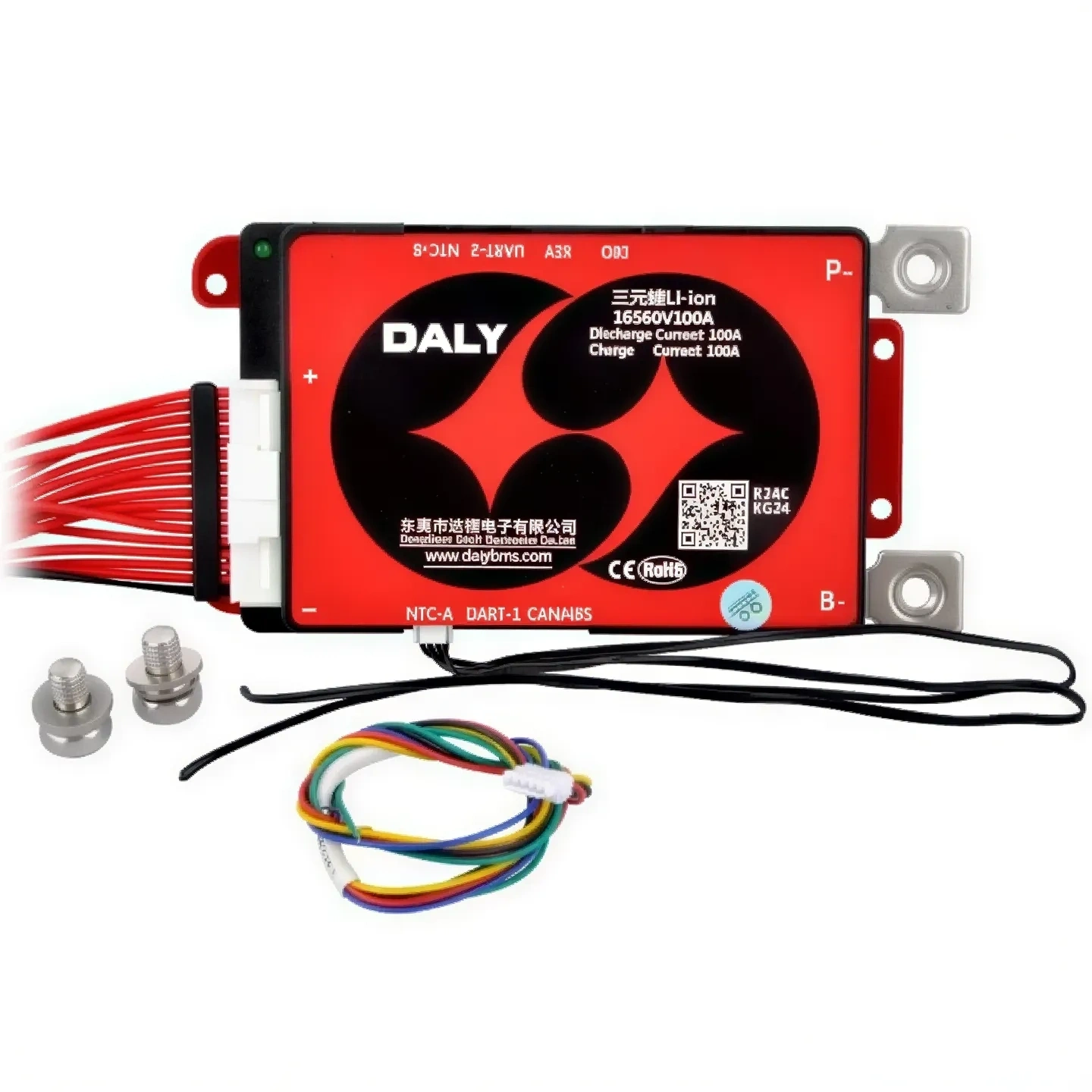

Paylaşılan ürünün etiketi üzerinde “Li-ion 16S 60V 100A”, “Discharge Current 100A” ve “Charge Current 100A” bilgileri yer almaktadır. Bu nedenle teknik özelliklerde 16S Li-ion yapı ile 100A şarj ve deşarj akımları esas alınmıştır.

DALY K Series ailesinin LiFePO4 seçenekleri de bulunmaktadır; ancak paylaşılan fiziksel ürün Li-ion olarak etiketlenmiştir. Bu kart, üretici veya satıcı tarafından ilgili kimya için yeniden yapılandırıldığı kesin olarak doğrulanmadan 16S LiFePO4 batarya paketinde kullanılmamalıdır. LiFePO4 uygulaması için LiFePO4 olarak etiketlenmiş uygun K Series varyant tercih edilmelidir.

Bluetooth, Wi-Fi, ekran, CAN/RS485 dönüştürücü ve diğer haberleşme aksesuarlarının ürünle birlikte verildiği görselden doğrulanmamaktadır. İlgili aksesuarlar ayrıca temin edilecekse BMS modeli ve bağlantı pinleriyle uyumluluğu kontrol edilmelidir.

Paket İçeriği

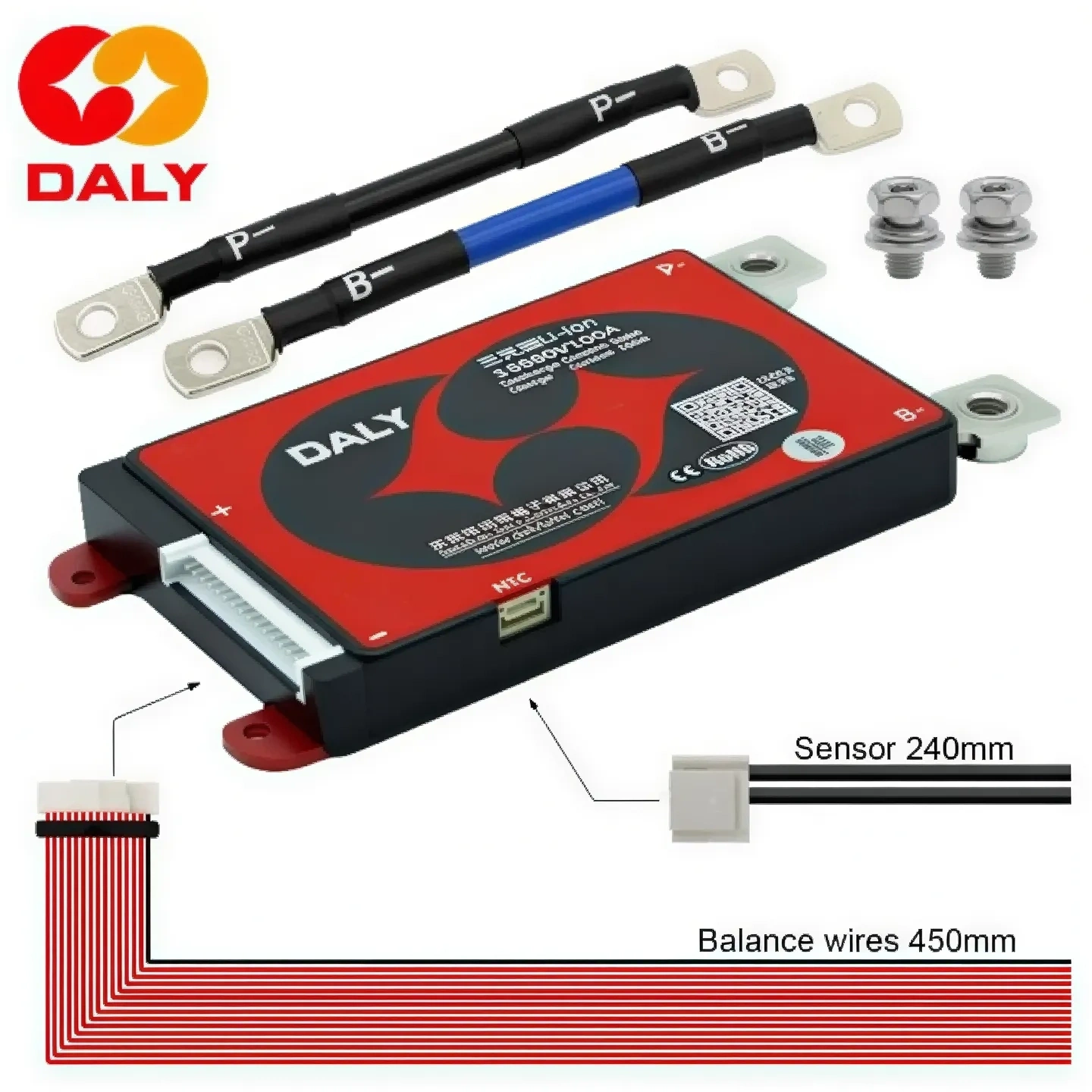

1 Adet DALY 16S 100A Balanslı Li-ion Smart BMS Batarya Koruma Devresi – NTC'li, Hücre Balans Kablosu, Haberleşme Kablosu ve Bağlantı Somunları
