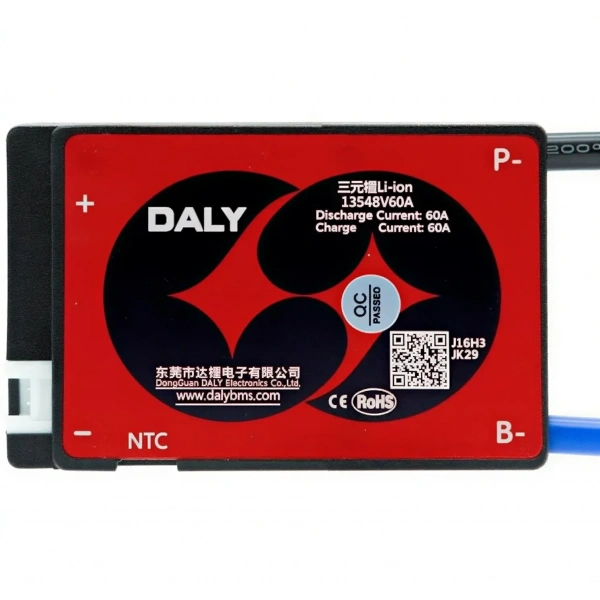

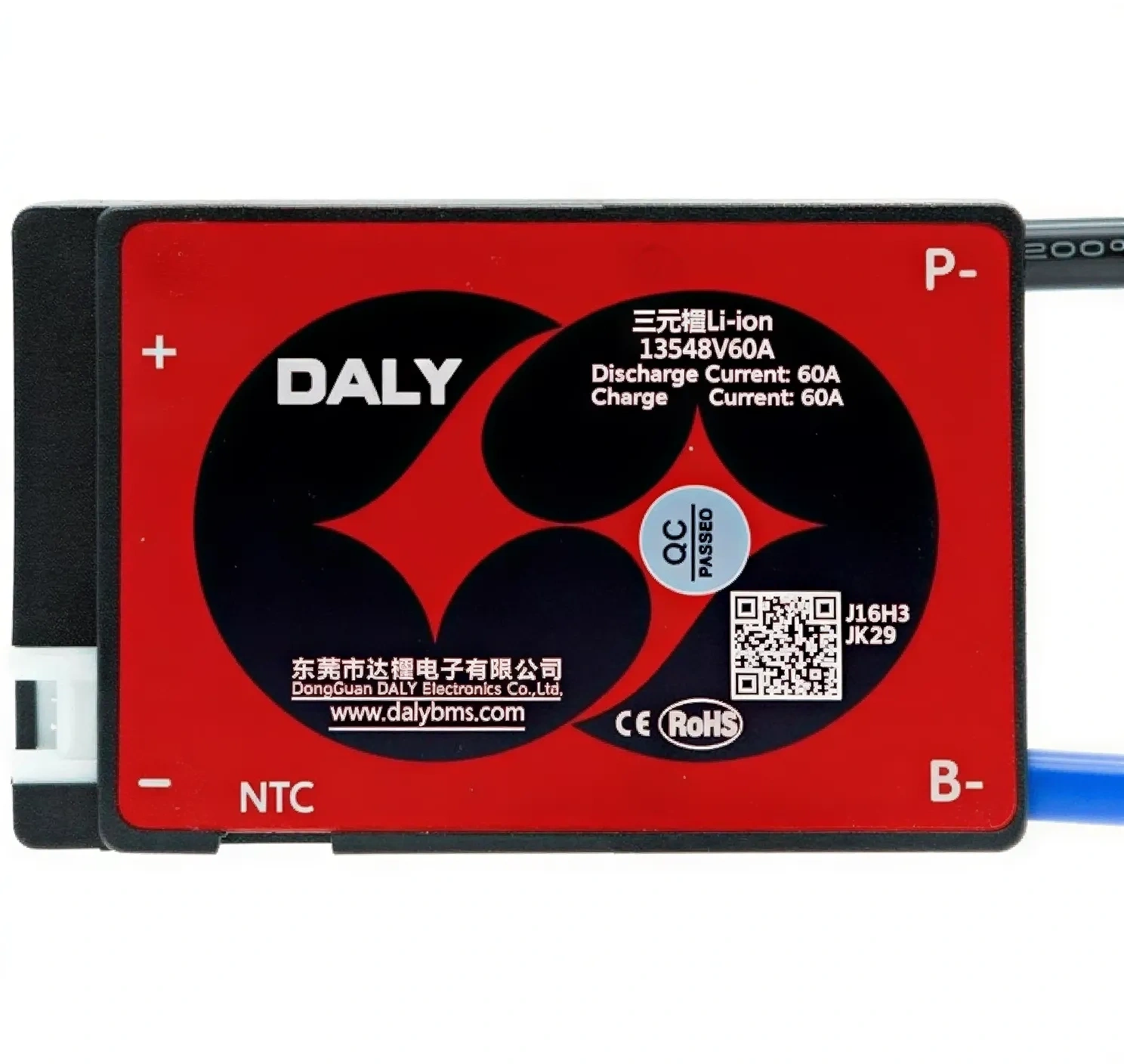

DALY 13S 60A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

DALY 13S 60A balanslı Li-ion BMS, seri bağlı 13 adet Li-ion hücreden oluşan batarya paketlerinin şarj ve deşarj sırasında korunmasına yardımcı olan donanımsal bir batarya koruma devresidir. 48.1V nominal gerilime sahip ve piyasada 48V sınıfı olarak adlandırılan Li-ion batarya sistemleri için tasarlanmıştır.

Ürün, 60A sürekli deşarj ve 60A şarj akımını destekler. 30mA pasif balans özelliği seri hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur. NTC sıcaklık sensörü batarya sıcaklığının izlenmesini desteklerken ortak port yapısı, şarj cihazı ile yükün aynı P− negatif bağlantısını kullanmasını sağlar.

DALY 13S 60A Li-ion BMS Teknik Özellikleri

Koruma Fonksiyonları

Kullanım Alanları

Ürün Avantajları

• 13S Li-ion batarya paketleri için özel olarak yapılandırılmıştır.
• 60A sürekli deşarj ve 60A şarj akımını destekler.
• 30mA pasif balans özelliği, seri hücrelerin gerilim seviyelerinin dengelenmesine yardımcı olur.
• NTC sensörü aracılığıyla batarya sıcaklığının takip edilmesini destekler.
• Ortak port yapısı sayesinde şarj cihazı ve yük aynı negatif çıkış üzerinden bağlanabilir.
• IP67 koruma sınıfına sahip kapalı gövdesi suya ve toza karşı koruma sağlar.
• 75 × 48 × 14 mm boyutlarındaki kompakt gövdesi batarya kutusuna yerleştirmeyi kolaylaştırır.
• Donanımsal yapısı sayesinde mobil uygulama veya yazılım ayarı gerektirmeden çalışır.

Bağlantı ve Kullanım Bilgileri

• B− bağlantısı batarya paketinin toplam negatif ucuna bağlanmalıdır.
• P− bağlantısı hem yükün hem de şarj cihazının negatif ucu için kullanılmalıdır.
• Şarj cihazının ve yükün pozitif uçları batarya paketinin toplam pozitif ucuna bağlanmalıdır.

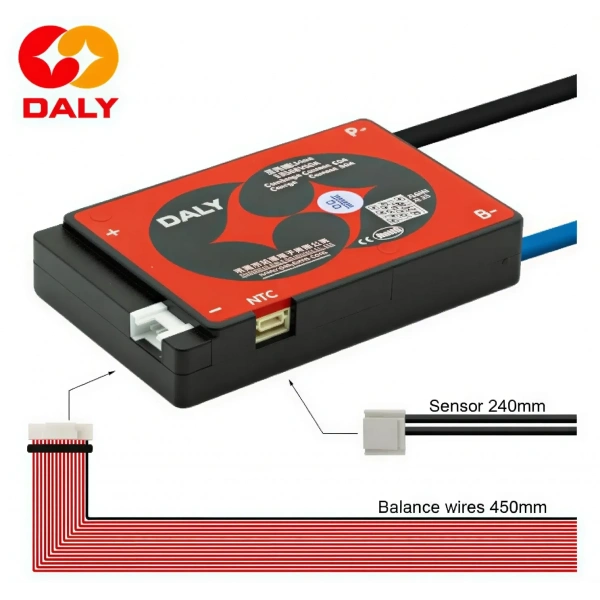

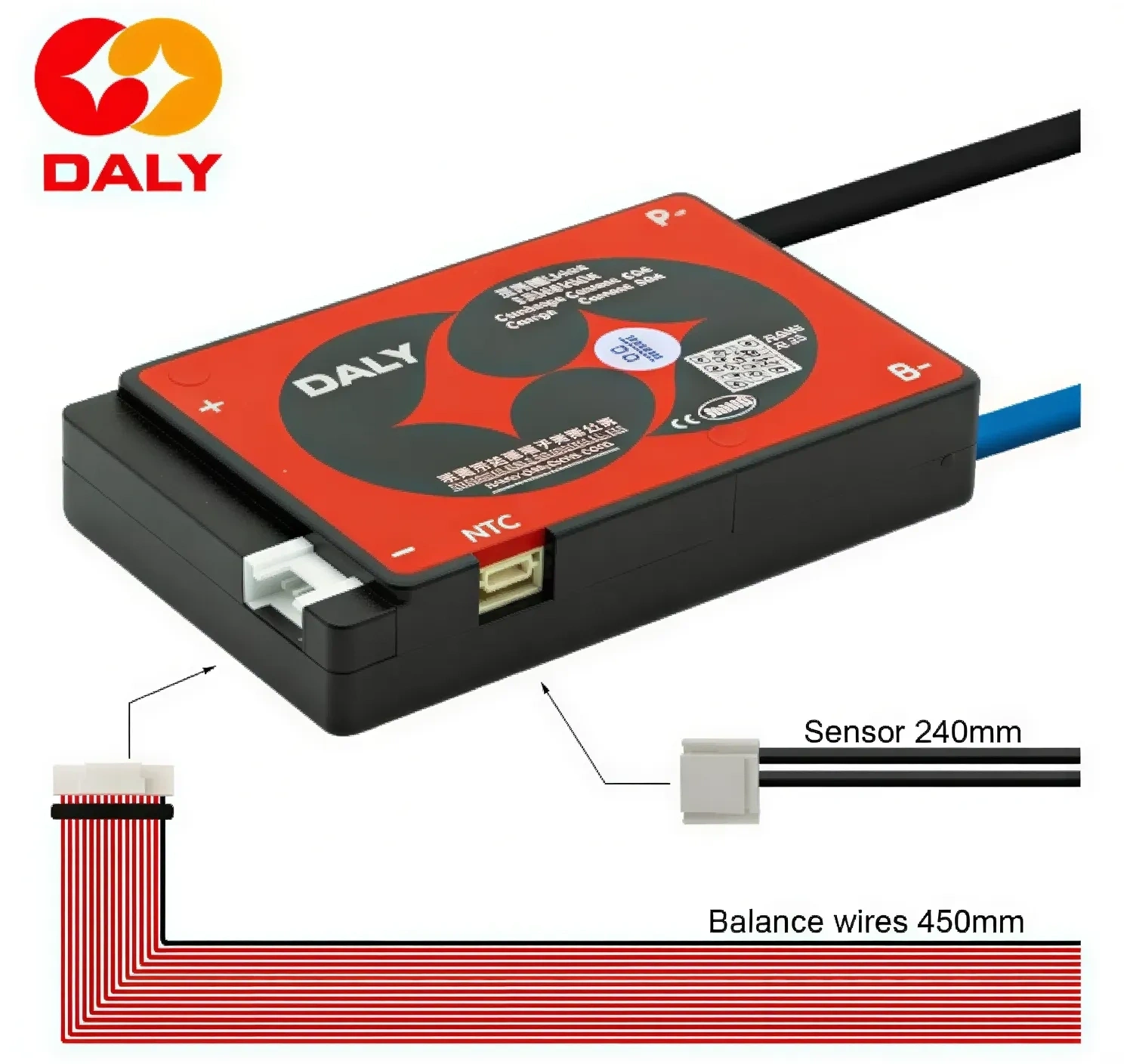

• Balans soketinde bir siyah ve 13 kırmızı olmak üzere toplam 14 kablo bulunur.
• Balans kabloları B0'dan B13'e kadar doğru hücre sırasına göre bağlanmalıdır.
• Balans soketi BMS'ye takılmadan önce ardışık kablolar arasındaki hücre gerilimleri multimetreyle kontrol edilmelidir.
• NTC sensörü, batarya sıcaklığını doğru algılayabileceği bir hücre yüzeyine sabitlenmelidir.
• Yalnızca 13S Li-ion batarya paketlerine uygun, 54.6V çıkış gerilimine sahip bir şarj cihazı kullanılmalıdır.

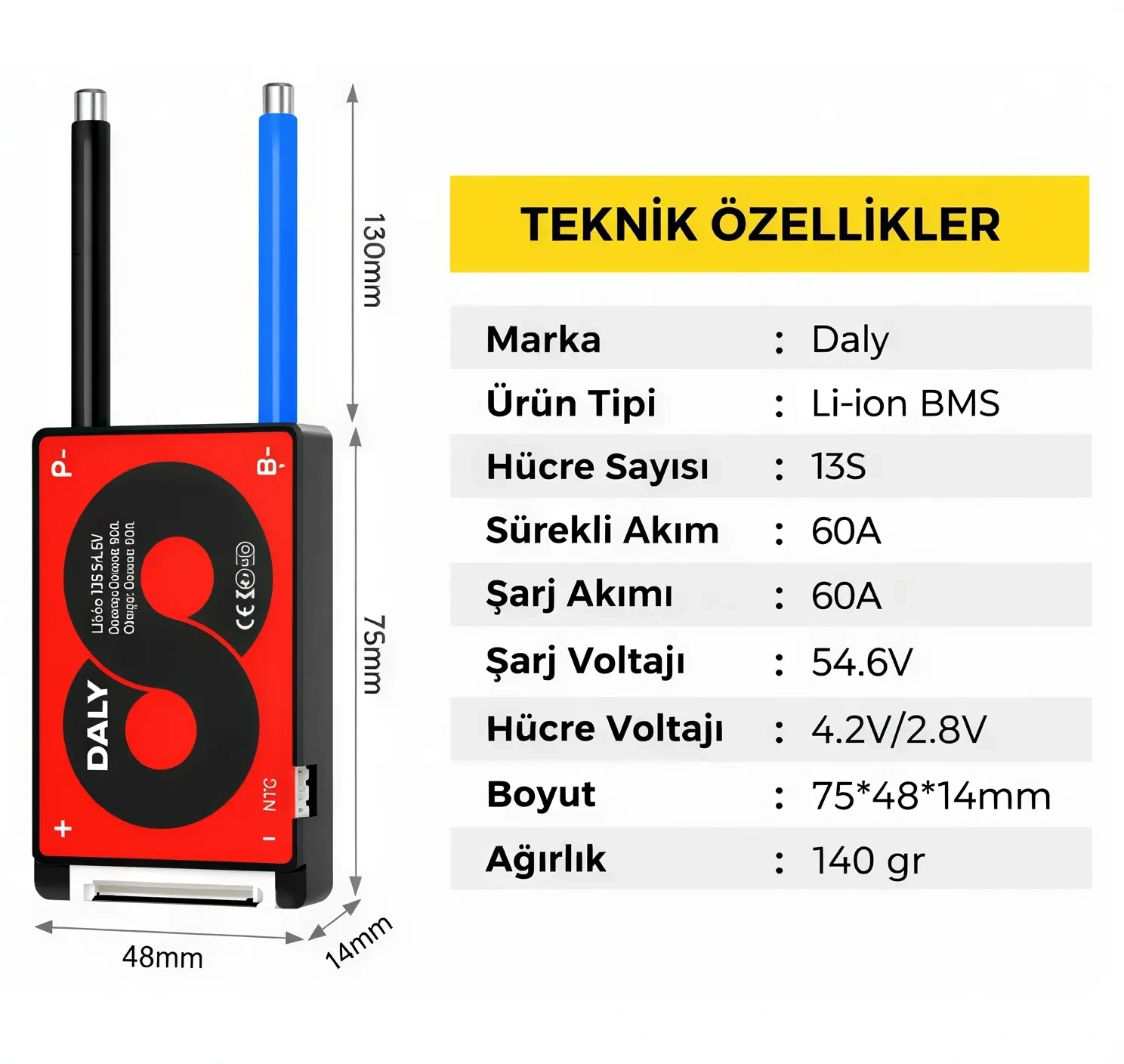

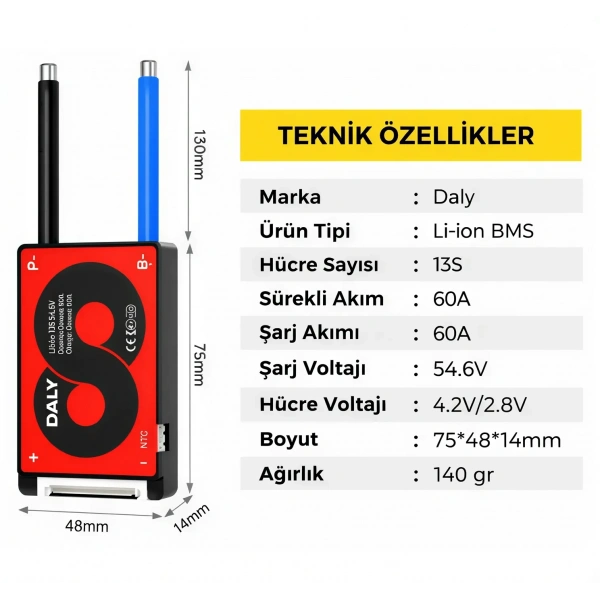

Paylaşılan teknik görselde sürekli akım ve şarj akımı 60A olarak gösterilmektedir. Referans sayfaların bazı metinlerinde şarj akımı 30A yazsa da bu HTML'de doğrudan ürün görselindeki 60A değeri esas alınmıştır.

Teknik görselde “Hücre Voltajı: 4.2V/2.8V” olarak verilen değerler, hücrelerin nominal gerilimini değil üst ve alt çalışma seviyelerini ifade eder. Hücre nominal gerilimi 3.7V, 13S batarya paketinin nominal gerilimi ise 48.1V'tur.

Bu model yalnızca Li-ion/NMC hücre kimyası için hazırlanmıştır. LiFePO4, LTO veya farklı seri hücre sayısına sahip batarya paketlerinde kullanılmamalıdır. Montaj işlemi, yüksek akımlı lityum batarya sistemleri konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

Paket İçeriği

1 Adet DALY 13S 60A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li ve Hücre Balans Bağlantı Kablosu
