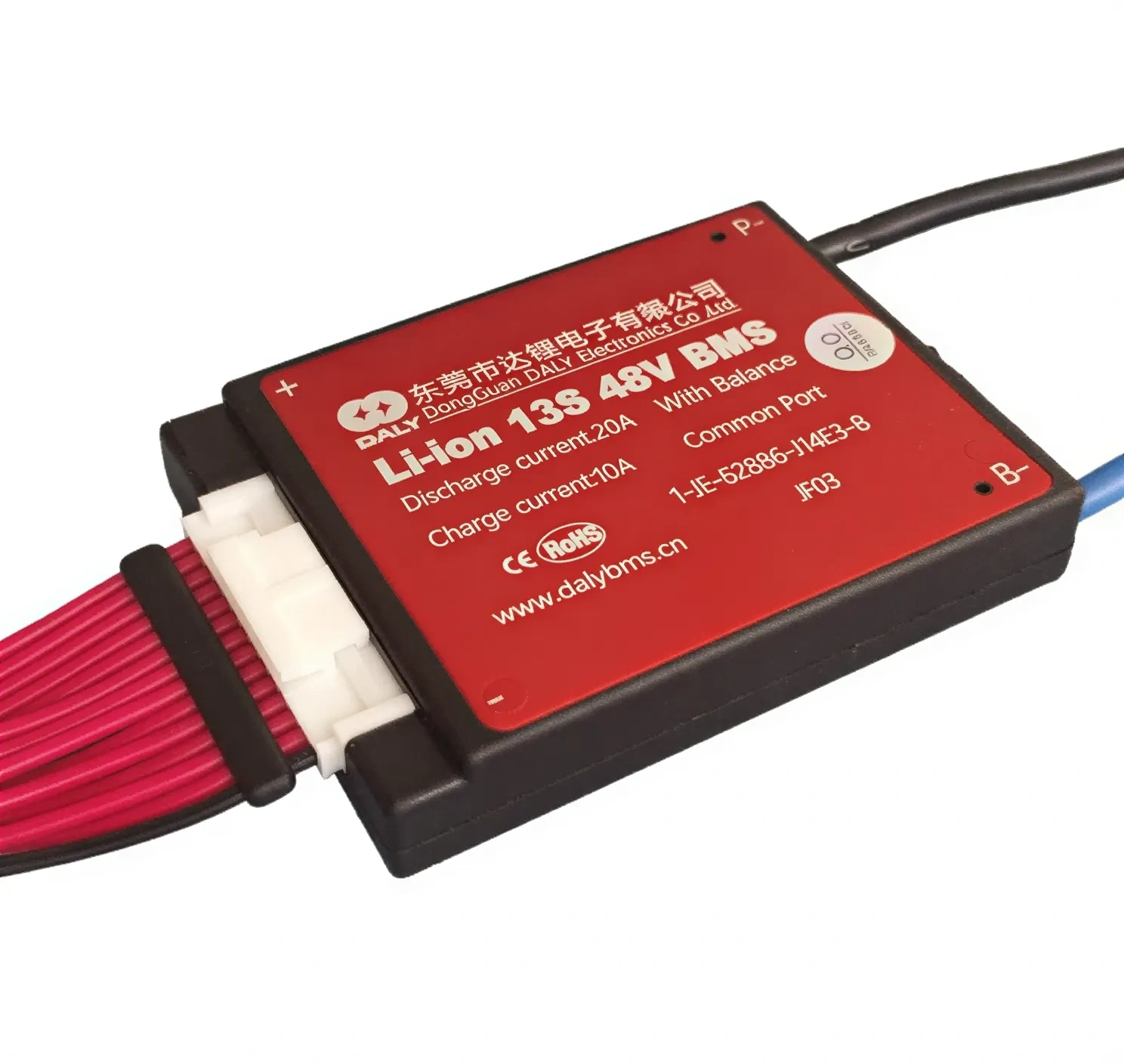

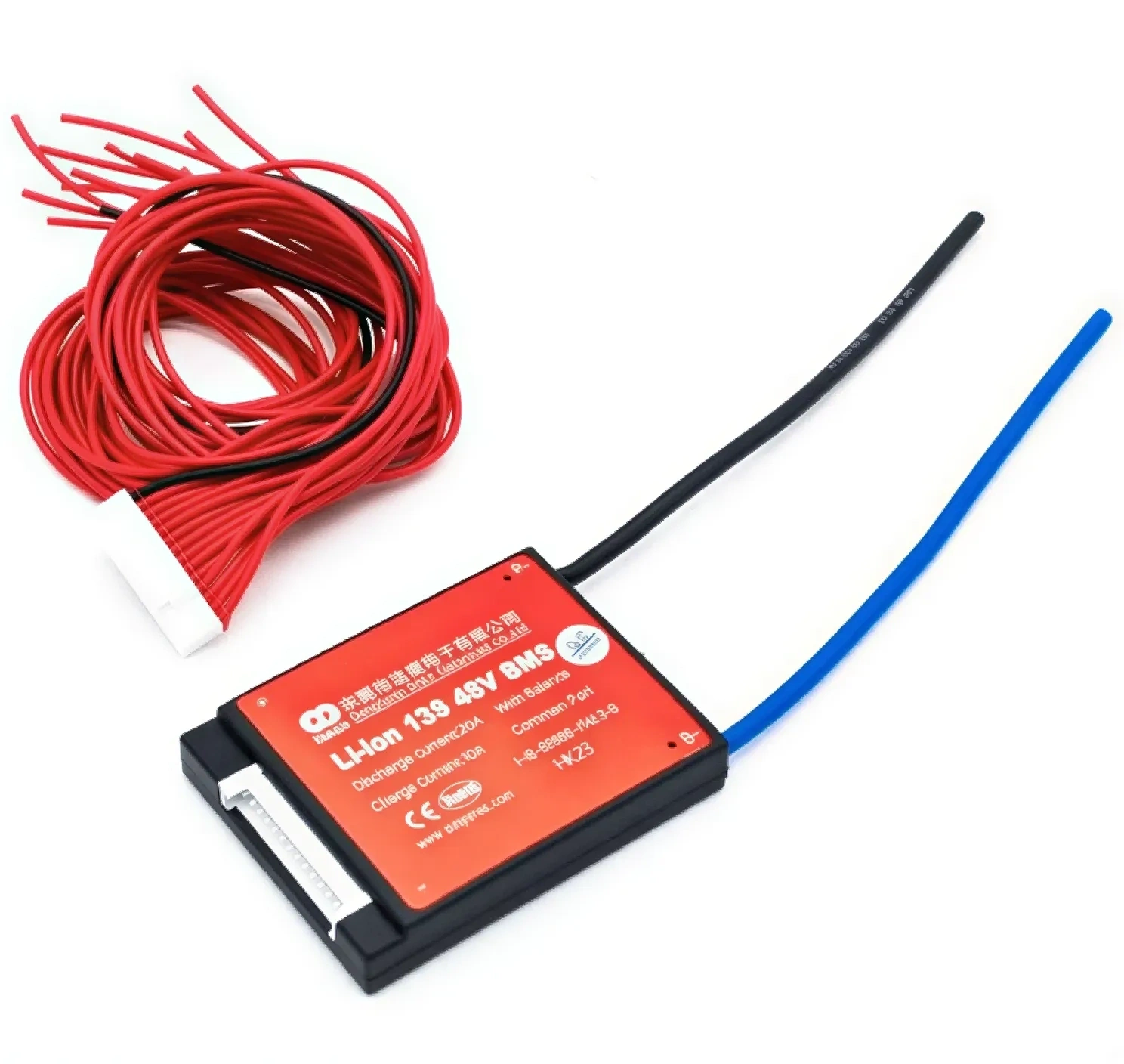

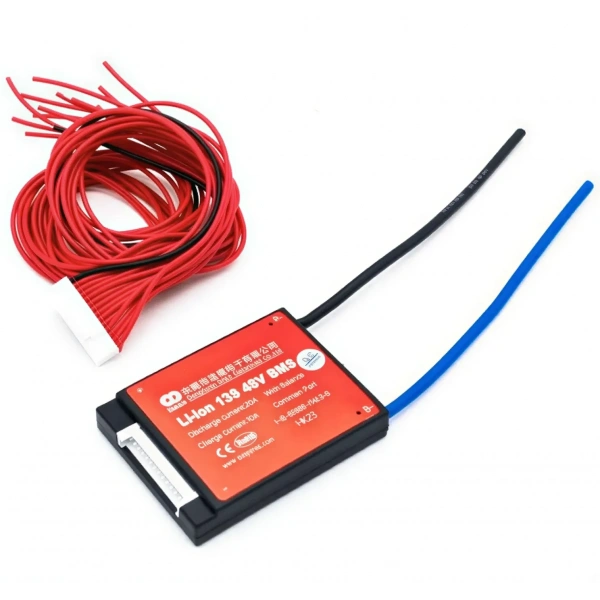

DALY 13S 20A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

DALY 13S 20A Balanslı Lityum İyon BMS, 13 seri bağlı Li-ion hücreden oluşan batarya paketleri için tasarlanmıştır. Batarya hücrelerinin korunmasına yardımcı olur.
%13
795.94 TL
692.76 TL
133.93 TL 'den başlayan taksitlerle
    Karşılaştır
    Fiyat Alarmı
    Güvenli Alışveriş

    Tüm ödeme ve kişisel bilgileriniz 256 Bit SSL sertifikası ile korunur. Pil Dünyasında alışveriş her zaman güvenlidir.

    Ücretsiz Kargo

    2000 TL ve Üzeri alışverişlerinizde kargo ücreti ödemezsiniz. Daha çok ürün, daha az maliyet.

    Hızlı Gönderi

    Siparişler korunaklı şekilde, sağlam kolilerle gönderilir.

    İade ve Değişim

    Siparişinizi 14 gün içerisinde ücretsiz iade edebilirsiniz. Değişimlerde Kargo Ücreti Kullanıcıya Aittir.

    WhatsApp

    DALY 13S 20A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

    DALY 13S 20A balanslı Li-ion BMS, seri bağlı 13 adet lityum iyon hücre grubundan oluşan 48V sınıfı batarya paketlerinin korunması için tasarlanmış donanımsal bir batarya yönetim devresidir. 20A sürekli deşarj ve 10A maksimum şarj akımı kapasitesiyle düşük ve orta güçteki uyumlu batarya uygulamalarında kullanılabilir.

    Pasif balans özelliği, şarj sırasında seri hücre grupları arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur. NTC sıcaklık sensörü batarya sıcaklığının takip edilmesini destekler. Ortak port yapısı sayesinde şarj cihazının ve yükün eksi bağlantıları aynı P- çıkışı üzerinden gerçekleştirilir.

    DALY 13S 20A Li-ion BMS Teknik Özellikleri

    MarkaDALY
    Ürün KoduP-704
    BMS TipiDonanımsal BMS
    Uyumlu Pil KimyasıLi-ion / Lityum İyon
    Uyumlu Hücre TipleriUygun çalışma gerilimine sahip 18650, 21700 ve diğer Li-ion hücreler
    Seri Hücre Sayısı13S – 13 adet seri bağlı hücre grubu
    Batarya Sistem Sınıfı48V Li-ion
    Nominal Hücre Gerilimi3,7V
    Tam Dolu Hücre Gerilimi4,2V
    Nominal Paket GerilimiYaklaşık 48,1V
    Maksimum Şarj Gerilimi54,6V
    Sürekli Deşarj Akımı20A
    Maksimum Şarj Akımı10A
    Balans ÖzelliğiVar
    Balans TipiPasif balans
    Balans Başlangıç GerilimiYaklaşık 4,18V
    Balans AkımıYaklaşık 30 ± 5mA
    Hücre Aşırı Şarj KorumasıYaklaşık 4,25V ± 0,05V
    Hücre Aşırı Deşarj KorumasıYaklaşık 2,70V ± 0,10V
    Sıcaklık AlgılamaNTC sıcaklık sensörü
    Bağlantı YapısıOrtak port
    Ana Güç BağlantılarıB- batarya eksi, P- ortak şarj ve deşarj eksi
    Çalışma SıcaklığıYaklaşık -15°C ile +60°C
    Ürün ÖlçüleriYaklaşık 62 × 49 × 9 mm

    Koruma Fonksiyonları

    • Hücre aşırı şarj koruması
    • Hücre aşırı deşarj koruması
    • Deşarj aşırı akım koruması
    • Kısa devre koruması
    • Şarj sıcaklık koruması
    • Deşarj sıcaklık koruması
    • NTC ile sıcaklık takibi
    • Pasif hücre dengeleme

    Kullanım Alanları

    • 13S Li-ion batarya paketleri
    • 48V elektrikli bisiklet bataryaları
    • Elektrikli scooter bataryaları
    • Robotik ve DC motorlu sistemler
    • Taşınabilir enerji sistemleri
    • Uygun güneş enerjisi depolama sistemleri
    • UPS ve yedek güç uygulamaları
    • Özel Li-ion batarya projeleri

    Ürün Avantajları

    • 13S Li-ion batarya paketlerinin güvenli çalışma sınırlarında tutulmasına yardımcı olur.
    • 20A sürekli deşarj kapasitesiyle düşük ve orta güçlü uygulamalara uygundur.
    • 10A seviyesine kadar şarj akımını destekler.
    • Pasif balans devresi, seri hücre grupları arasındaki gerilim farklarının azaltılmasına yardımcı olur.
    • NTC sensörü sayesinde batarya sıcaklığının takip edilmesini destekler.
    • Ortak port yapısı, şarj ve deşarj bağlantılarının aynı P- çıkışı üzerinden yapılmasını sağlar.
    • Kompakt gövdesi, sınırlı montaj alanına sahip batarya paketlerinde kullanım kolaylığı sunar.

    Bağlantı Bilgileri

    B- BağlantısıBatarya paketinin ana eksi kutbuna bağlanır.
    P- BağlantısıŞarj cihazının ve yükün ortak eksi bağlantısıdır.
    Batarya Artı BağlantısıBatarya paketinin artı kutbu, yükün ve şarj cihazının artı bağlantısına doğrudan bağlanır.
    Balans KablolarıBatarya eksi kutbundan başlanarak her seri hücre grubuna gerilim sırasına göre bağlanır.
    NTC SensörüBatarya hücrelerinin sıcaklığını doğru algılayabilecek sabit bir noktaya yerleştirilir.

    Montaj ve Güvenlik Önerileri

    • Montaj öncesinde seri hücre gruplarının gerilimleri birbirine yakın seviyeye getirilmelidir.
    • Balans soketi BMS'e takılmadan önce kablolar arasındaki kademeli gerilim artışı multimetreyle kontrol edilmelidir.
    • Balans kablolarının yanlış sırada bağlanması BMS'in zarar görmesine neden olabilir.
    • Şarj işleminde 13S Li-ion bataryalarla uyumlu, 54,6V çıkış gerilimine sahip bir şarj cihazı kullanılmalıdır.
    • Şarj cihazının akımı 10A değerini ve kullanılan hücrelerin izin verdiği şarj akımını aşmamalıdır.
    • 20A çalışma akımına uygun kesitte güç kablosu, konnektör ve bağlantı elemanları kullanılmalıdır.
    • BMS, ısı dağılımını engellemeyecek ve iletken yüzeylerle kısa devre oluşturmayacak şekilde monte edilmelidir.
    • Batarya paketinde aynı kimya, kapasite, iç direnç ve kullanım geçmişine sahip hücreler kullanılmalıdır.
    • Montaj işlemi, lityum batarya güvenliği konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

    Bu ürün yalnızca 13S Li-ion batarya paketleri için uygundur. LiFePO4 hücrelerin şarj ve koruma gerilimleri farklı olduğundan LiFePO4 bataryalarda kullanılmamalıdır.

    Ürün adındaki 20A değeri BMS'in sürekli deşarj akımıdır; bataryanın amper-saat kapasitesini ifade etmez. Batarya kapasitesi kullanılan hücrelerin kapasitesi ve paralel bağlantı sayısına göre belirlenir.

    Paket İçeriği

    1 Adet DALY 13S 20A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li
