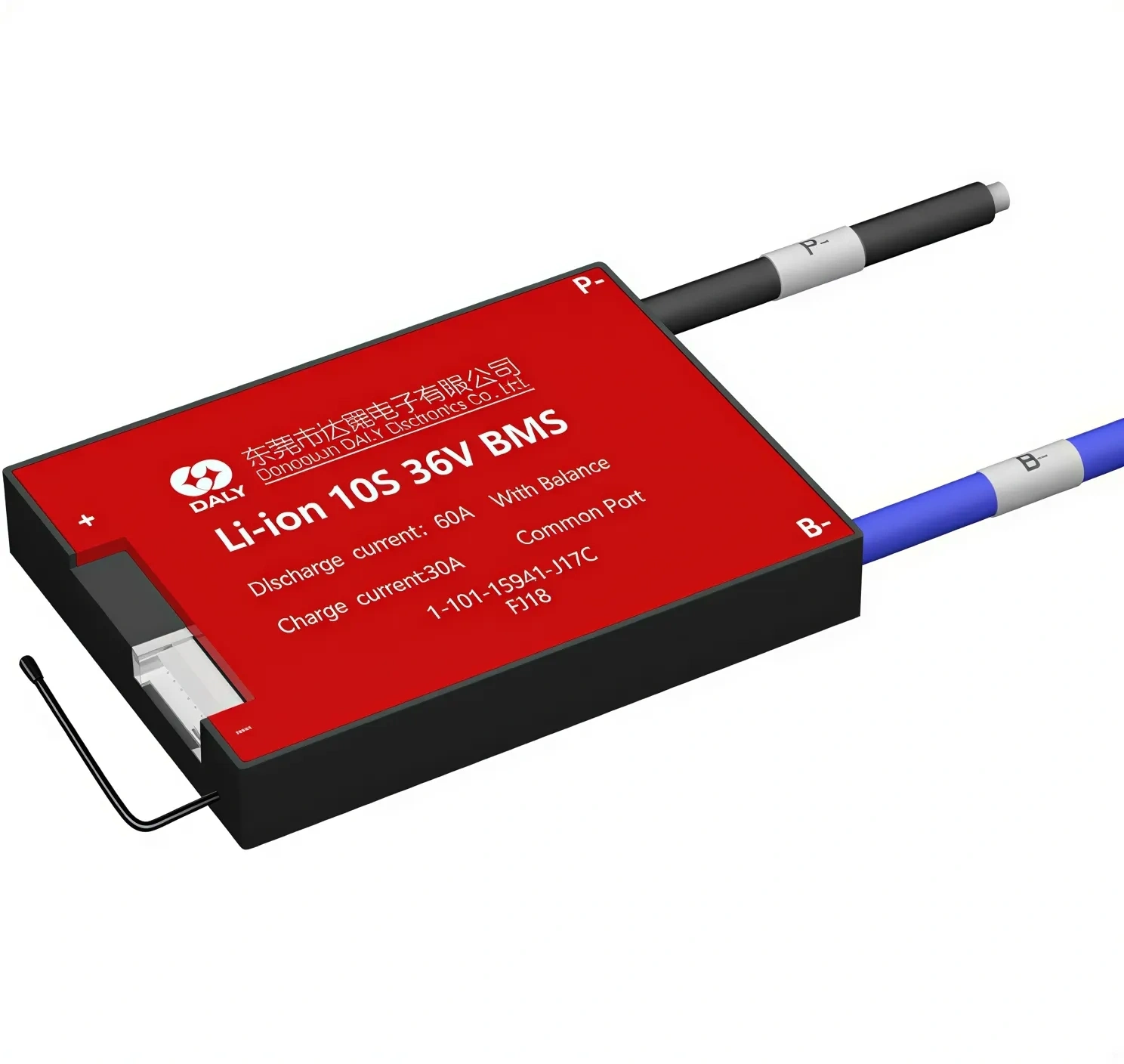

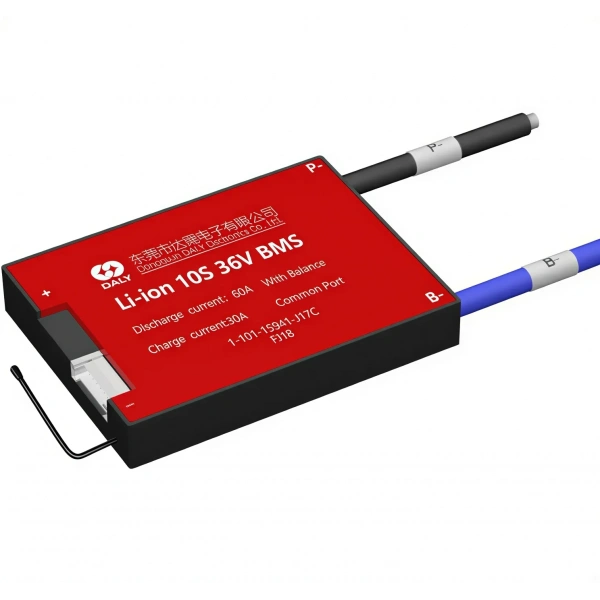

DALY 10S 60A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

DALY 10S 60A balanslı Li-ion BMS, seri bağlı 10 lityum iyon hücreden oluşan batarya paketlerinin yönetilmesi ve korunması için geliştirilmiş bir batarya koruma devresidir. 36V sınıfındaki, yaklaşık 37V nominal ve 42V tam dolu gerilime sahip 10S Li-ion batarya paketlerinde kullanılabilir.

60A sürekli deşarj ve 30A şarj akımı kapasitesiyle yüksek akım gerektiren uyumlu batarya sistemlerine yönelik bir çözüm sunar. Dahili balans fonksiyonu seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur. NTC sıcaklık sensörü ise batarya sisteminin sıcaklığını izleyerek aşırı sıcaklık koşullarına karşı koruma sağlar.

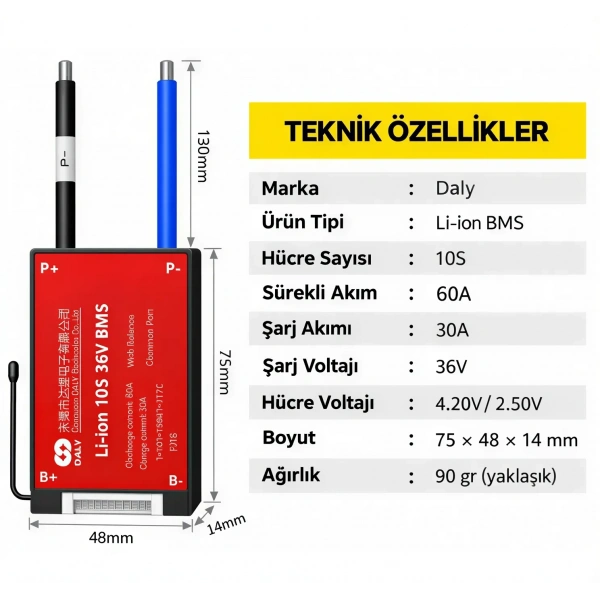

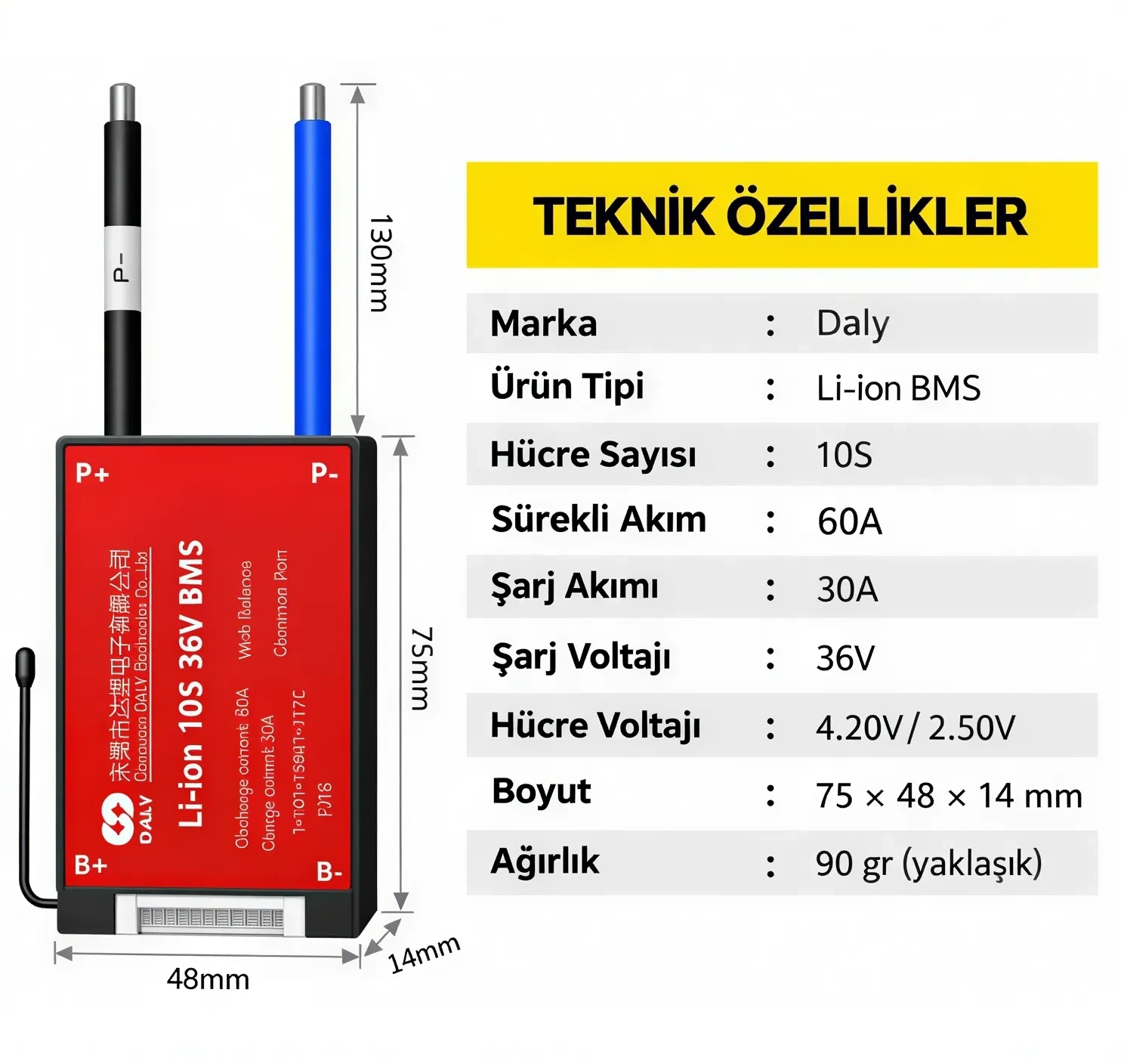

DALY 10S 60A Li-ion BMS Teknik Özellikleri

Koruma Fonksiyonları

Bağlantı Yapısı

• B-: Batarya paketinin toplam negatif kutup bağlantısıdır.
• P-: Şarj ve deşarj işlemleri için kullanılan ortak negatif porttur.
• B+: Batarya paketinin toplam pozitif kutbu doğrudan yük ve şarj cihazı pozitif hattına bağlanır.
• Balans soketi: Seri bağlı hücre gruplarının gerilimlerinin ayrı ayrı izlenmesini sağlar.
• NTC sensörü: Batarya paketinin sıcaklığını algılamak için hücre grubuna temas edecek şekilde yerleştirilir.

Kullanım Alanları

Ürün Avantajları

• 10S Li-ion batarya paketleri için hücre ve paket seviyesinde koruma sağlar.
• 60A sürekli deşarj akımıyla yüksek akım gerektiren uyumlu sistemlerde kullanılabilir.
• 30A şarj akımı desteğiyle uygun özellikteki şarj cihazlarıyla çalışabilir.
• Balans özelliği, seri bağlı hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur.
• NTC sensörü üzerinden batarya sıcaklığının izlenmesini sağlar.
• Ortak port yapısı sayesinde şarj ve deşarj işlemleri aynı negatif güç bağlantısı üzerinden gerçekleştirilir.
• Kompakt gövdesi batarya paketi içerisine yerleştirmeyi kolaylaştırır.

Bağlantı ve Kullanım Uyarıları

• BMS yalnızca 10S Li-ion batarya paketlerinde kullanılmalıdır.
• LiFePO4 hücrelerin gerilim eşikleri farklı olduğundan bu ürün LiFePO4 batarya paketlerinde kullanılmamalıdır.
• Balans kabloları B- ucundan başlayarak hücre sırasına uygun biçimde bağlanmalıdır.
• Balans soketi BMS'ye takılmadan önce tüm kablo uçlarındaki hücre gerilimleri multimetreyle kontrol edilmelidir.
• Yanlış bağlantı sırası BMS'nin veya batarya hücrelerinin zarar görmesine neden olabilir.
• Batarya paketinde aynı kimyaya, kapasiteye ve kullanım geçmişine sahip hücreler kullanılmalıdır.
• Şarj akımı 30A değerini, sürekli deşarj akımı ise 60A değerini aşmamalıdır.
• Motor ve benzeri endüktif yüklerin başlangıç ve ani akım değerleri ayrıca değerlendirilmelidir.
• Kablo kesiti, soketler, bağlantı elemanları ve sigorta değeri sistemin çalışma akımına uygun seçilmelidir.
• NTC sensörü hücre sıcaklığını doğru algılayabileceği uygun bir noktaya sabitlenmelidir.
• Montaj ve ilk çalıştırma işlemleri lityum batarya güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

Bu ürün 10S Li-ion batarya paketine yöneliktir. 10S Li-ion paketin nominal gerilimi yaklaşık 37V, tam dolu gerilimi ise 42V'tur. Şarj cihazı 10S Li-ion batarya yapısına uygun, 42V çıkışlı olmalı ve şarj akımı 30A sınırını aşmamalıdır.

Paket İçeriği

1 Adet DALY 10S 60A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li ve 1 Adet 10S Balans Kablosu
