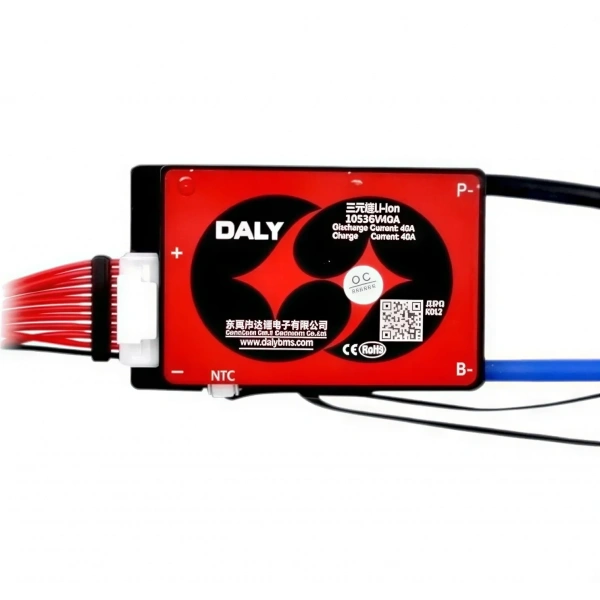

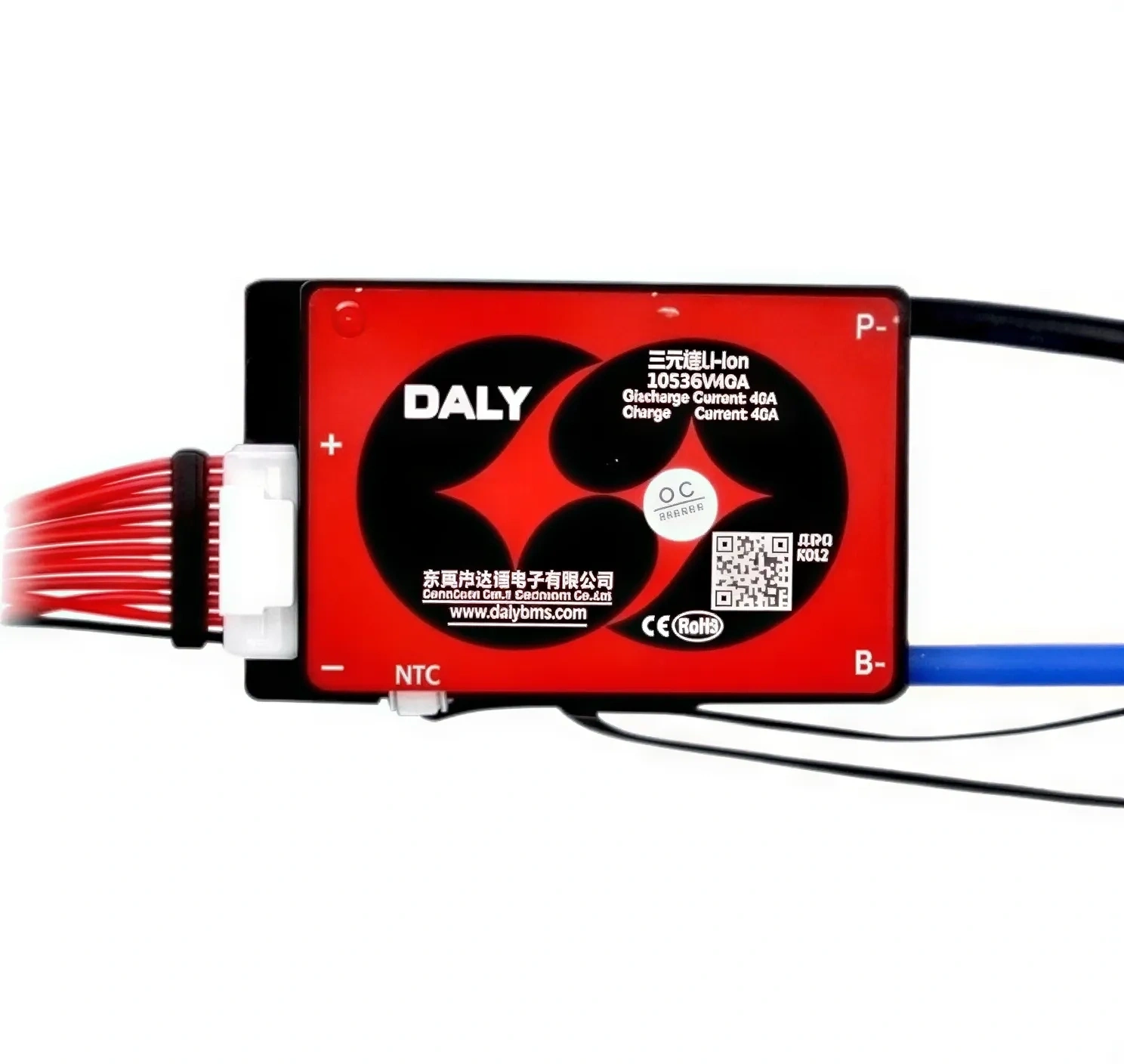

DALY 10S 40A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

DALY 10S 40A balanslı Li-ion BMS, seri bağlı 10 lityum iyon hücreden oluşan batarya paketlerinin korunması ve yönetilmesi için geliştirilmiş bir batarya koruma devresidir. 36V sınıfındaki, yaklaşık 37V nominal ve 42V tam dolu gerilime sahip 10S Li-ion batarya paketlerinde kullanılabilir.

40A sürekli şarj ve deşarj akımı kapasitesine sahip olan BMS; aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık koruma fonksiyonlarını bir arada sunar. Pasif balans devresi hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur. NTC sensörü sıcaklık denetimi sağlarken ortak port yapısı şarj ve deşarj işlemlerinin aynı negatif bağlantı üzerinden gerçekleştirilmesine imkân verir.

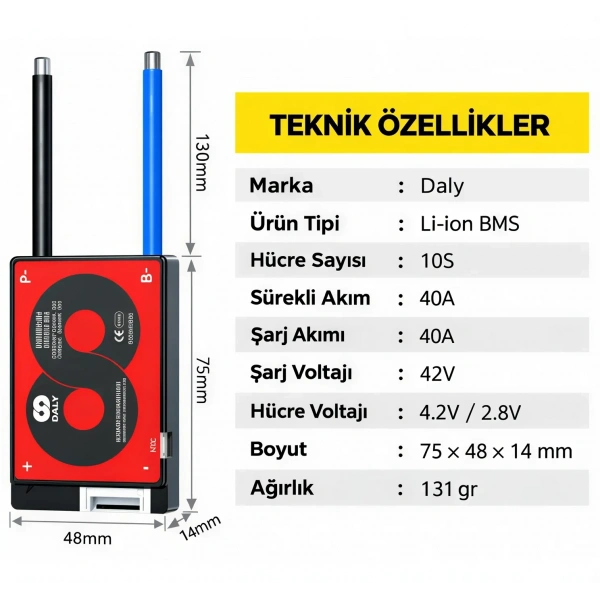

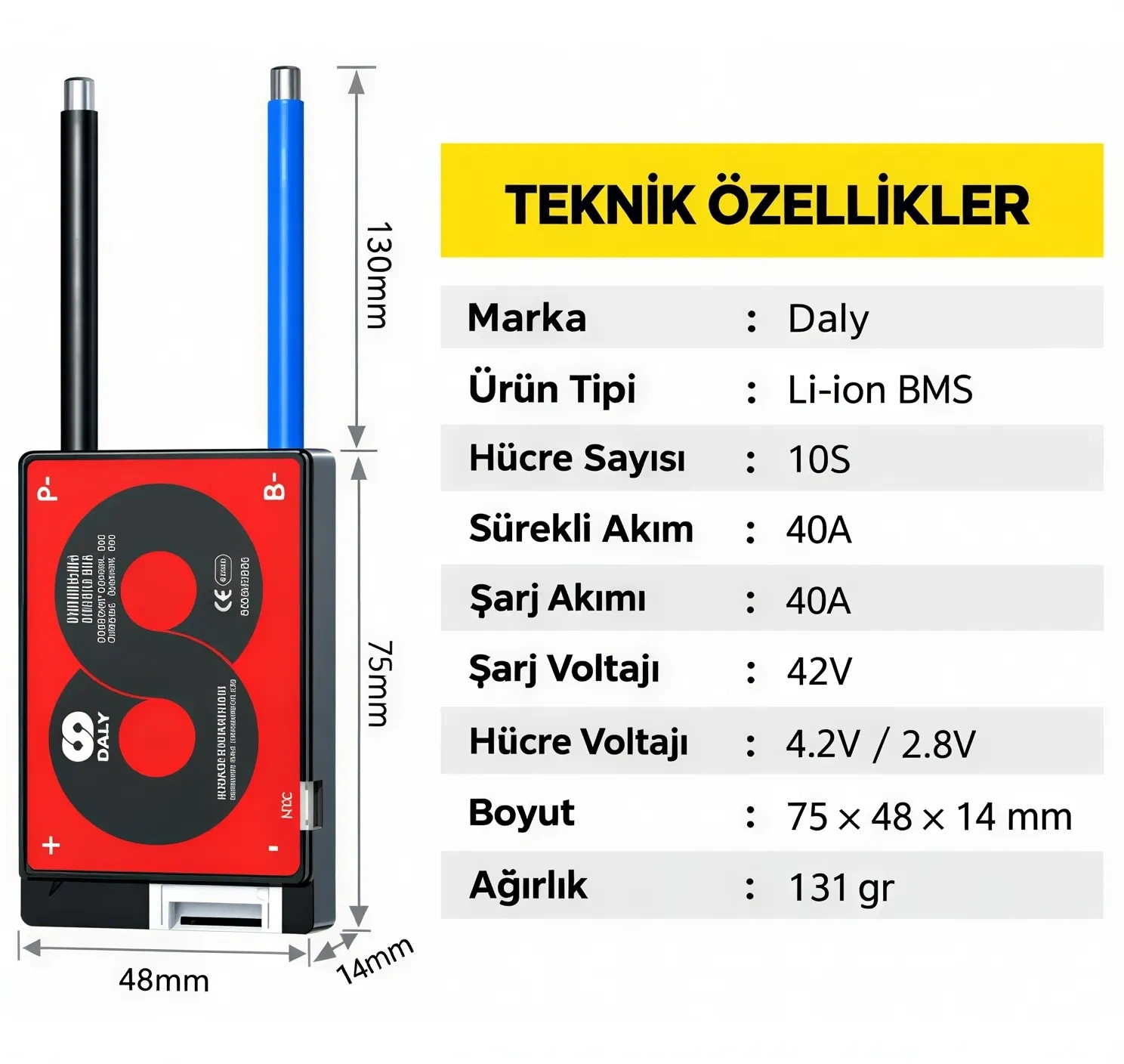

DALY 10S 40A Li-ion BMS Teknik Özellikleri

Koruma Fonksiyonları

Bağlantı Yapısı

• B-: Batarya paketinin toplam negatif kutup bağlantısıdır.
• P-: Şarj cihazı ve yük için kullanılan ortak negatif bağlantıdır.
• B+: Batarya paketinin toplam pozitif kutbu doğrudan yük ve şarj cihazının pozitif hattına bağlanır.
• Balans soketi: On seri hücre grubunun gerilimlerinin ayrı ayrı algılanmasını sağlar.
• NTC sensörü: Batarya paketinin sıcaklığını algılayabileceği uygun bir noktaya yerleştirilir.

Kullanım Alanları

Ürün Avantajları

• 10S Li-ion batarya paketleri için hücre ve paket seviyesinde koruma sağlar.
• 40A sürekli şarj ve deşarj akımıyla yüksek akım gerektiren uyumlu sistemlerde kullanılabilir.
• Pasif balans özelliği hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur.
• NTC sensörü üzerinden batarya sıcaklığının izlenmesini sağlar.
• Ortak port yapısı, şarj ve deşarj bağlantılarının aynı negatif güç hattı üzerinden yapılmasına imkân verir.
• Enjeksiyonla kapatılmış gövdesi elektronik devreyi nem, toz ve dış etkilere karşı korumaya yardımcı olur.
• 75 × 48 × 14 mm ölçülerindeki kompakt gövdesi batarya paketi içerisine yerleştirilebilir.

Bağlantı ve Kullanım Uyarıları

• BMS yalnızca 10S Li-ion veya NMC batarya paketlerinde kullanılmalıdır.
• LiFePO4 ve LTO hücrelerin gerilim eşikleri farklı olduğundan bu ürün bu kimyalardaki batarya paketlerinde kullanılmamalıdır.
• Balans kabloları B- ucundan başlanarak hücre sırasına uygun şekilde bağlanmalıdır.
• Balans soketi BMS'ye takılmadan önce tüm bağlantı uçlarındaki hücre gerilimleri multimetreyle kontrol edilmelidir.
• Yanlış bağlantı sırası BMS'nin veya batarya hücrelerinin kalıcı olarak zarar görmesine neden olabilir.
• Aynı batarya paketinde aynı kimyaya, kapasiteye, modele ve kullanım geçmişine sahip hücreler kullanılmalıdır.
• Sürekli çalışma sırasında şarj ve deşarj akımı 40A değerini aşmamalıdır.
• 138A ±30A aşırı akım değeri koruma eşiğidir; sürekli çalışma akımı olarak değerlendirilmemelidir.
• Motor ve benzeri yüklerin başlangıç ve ani akımları BMS seçimi sırasında ayrıca değerlendirilmelidir.
• Kablo kesiti, konnektörler, bağlantı elemanları ve sigorta değeri sistemin çalışma akımına uygun seçilmelidir.
• NTC sensörü hücre sıcaklığını doğru algılayabileceği bir noktaya sabitlenmelidir.
• BMS'nin gövde yapısı dış etkilere karşı koruma sağlasa da ürün su içinde veya sürekli ıslak ortamda kullanılmamalıdır.
• Montaj ve ilk çalıştırma işlemleri lityum batarya güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

10S Li-ion batarya paketinin nominal gerilimi yaklaşık 37V, tam dolu gerilimi ise 42V'tur. Kullanılacak şarj cihazı 10S Li-ion batarya yapısına uygun ve 42V çıkışlı olmalıdır. BMS'nin Li-ion, LiFePO4 ve LTO sürümleri birbirinin yerine kullanılamaz.

Paket İçeriği

1 Adet DALY 10S 40A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li ve 1 Adet 10S Balans Kablosu
