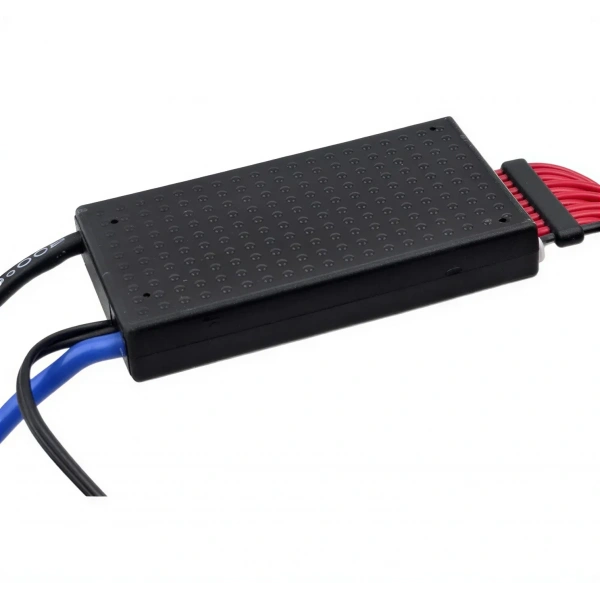

DALY 10S 20A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

DALY 10S 20A balanslı Li-ion BMS, seri bağlı 10 lityum iyon hücreden oluşan batarya paketlerinin korunması ve yönetilmesi için geliştirilmiş bir batarya koruma devresidir. 36V sınıfındaki, yaklaşık 37V nominal ve 42V tam dolu gerilime sahip 10S Li-ion batarya paketleriyle uyumludur.

Güncel kasalı model 20A sürekli şarj ve 20A sürekli deşarj akımı kapasitesine sahiptir. Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık koruma fonksiyonlarını bir arada sunar. Pasif balans devresi hücre gerilimlerinin dengelenmesine yardımcı olur. NTC sensörü sıcaklık denetimi sağlarken ortak port yapısı, şarj ve deşarj işlemlerinin aynı negatif güç bağlantısı üzerinden gerçekleştirilmesine imkân verir.

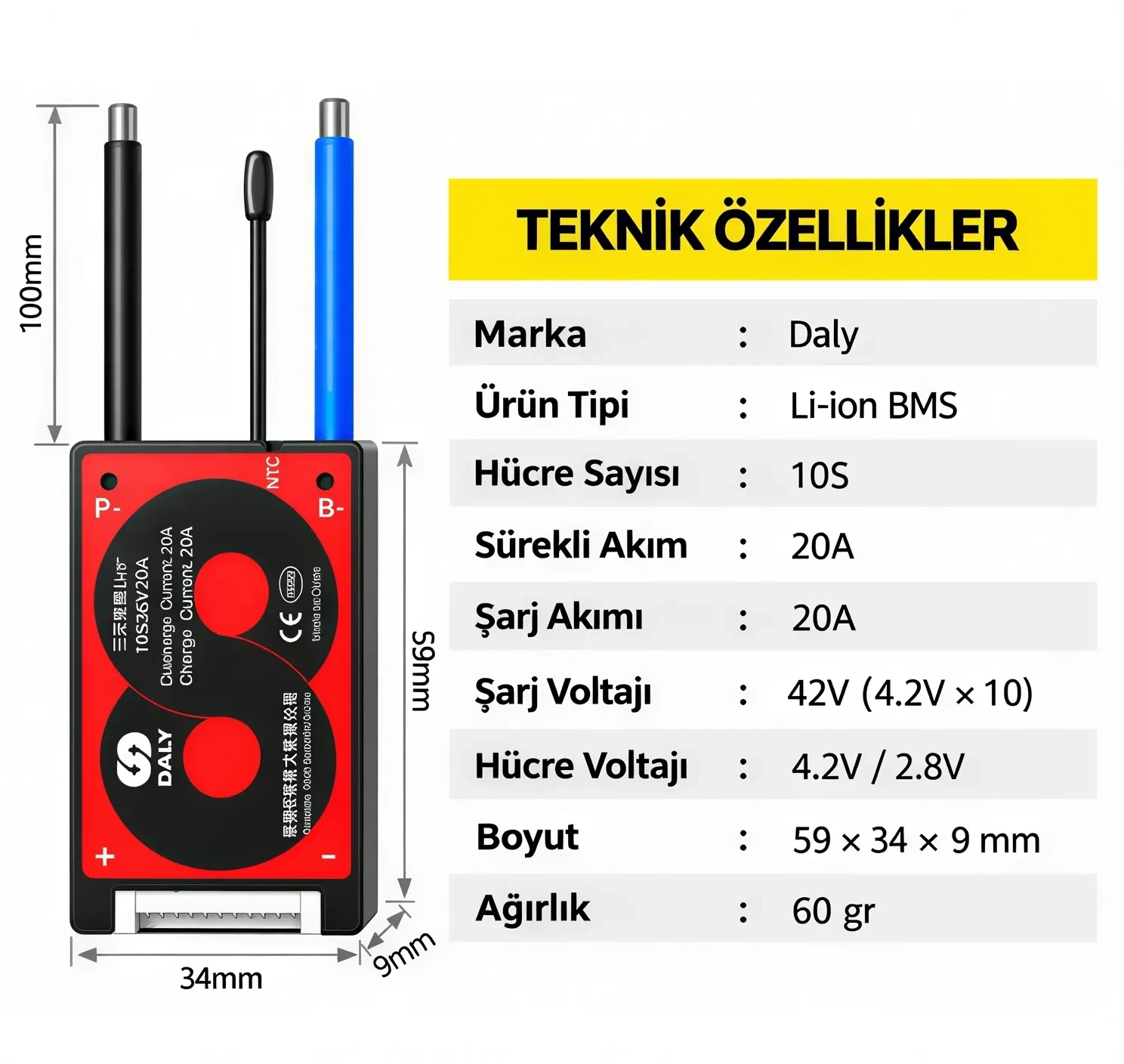

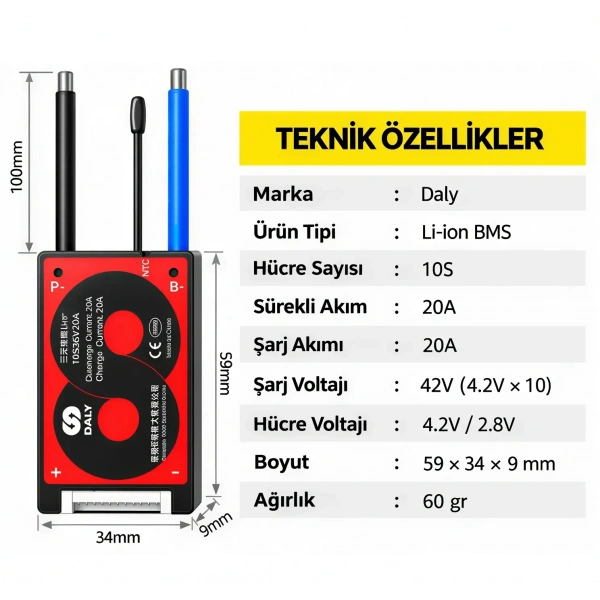

DALY 10S 20A Li-ion BMS Teknik Özellikleri

Koruma Fonksiyonları

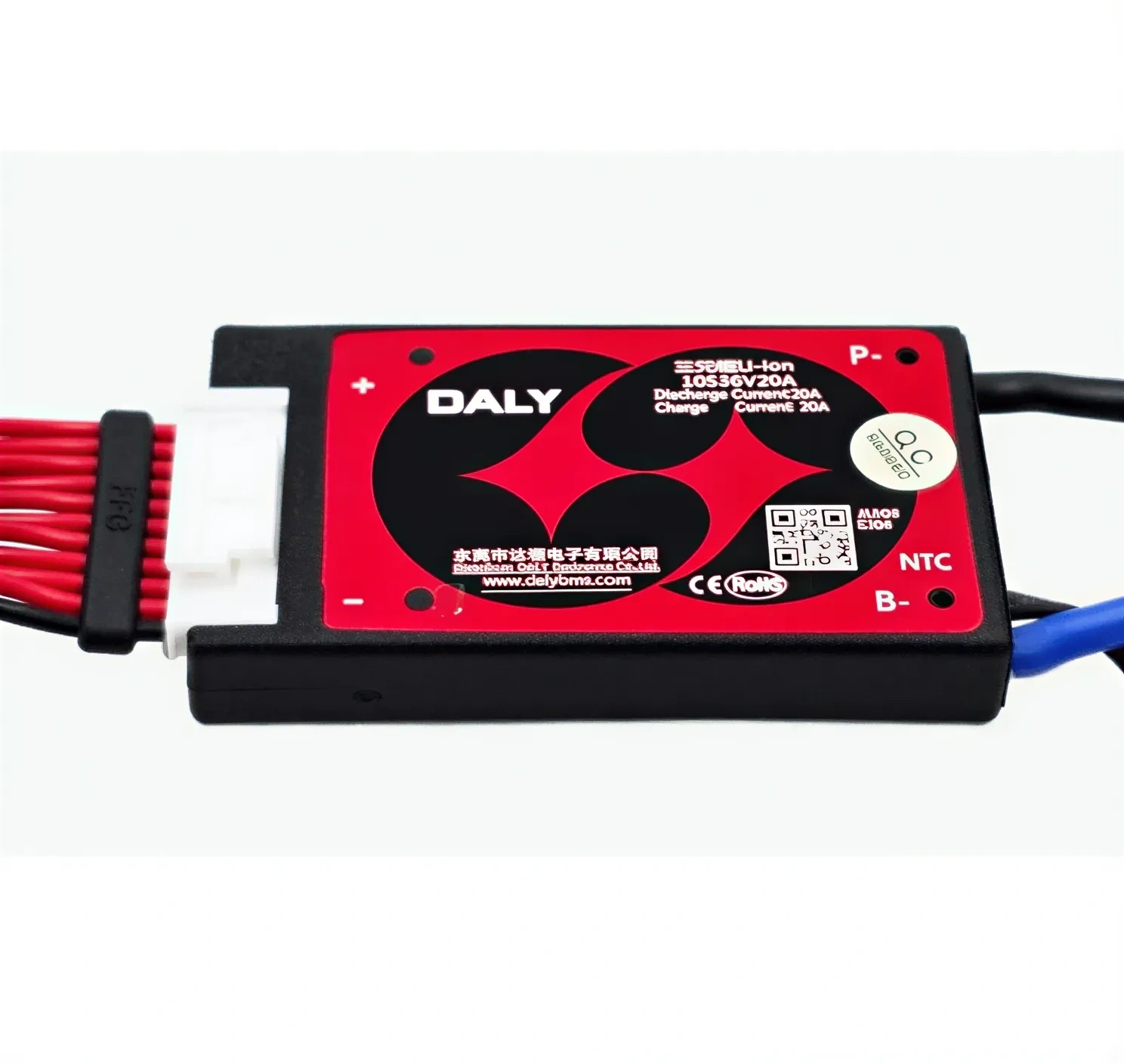

Bağlantı Yapısı

• B-: Batarya paketinin toplam negatif kutup bağlantısıdır.
• P-: Şarj cihazı ve yük için kullanılan ortak negatif bağlantıdır.
• B+: Batarya paketinin toplam pozitif kutbu doğrudan yük ve şarj cihazının pozitif hattına bağlanır.
• Balans soketi: On seri hücre grubunun gerilimlerinin ayrı ayrı algılanmasını sağlar.
• NTC sensörü: Batarya paketinin sıcaklığını algılayabileceği uygun bir noktaya yerleştirilir.

Kullanım Alanları

Ürün Avantajları

• 10S Li-ion batarya paketleri için hücre ve paket seviyesinde koruma sağlar.
• 20A sürekli şarj ve deşarj kapasitesiyle uyumlu orta akımlı uygulamalarda kullanılabilir.
• 30 mA ±5 mA pasif balans akımıyla seri hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur.
• NTC sensörü üzerinden şarj ve deşarj sıcaklığının denetlenmesini sağlar.
• Ortak port yapısı, şarj ve deşarj bağlantılarının aynı negatif güç hattı üzerinden yapılmasına imkân verir.

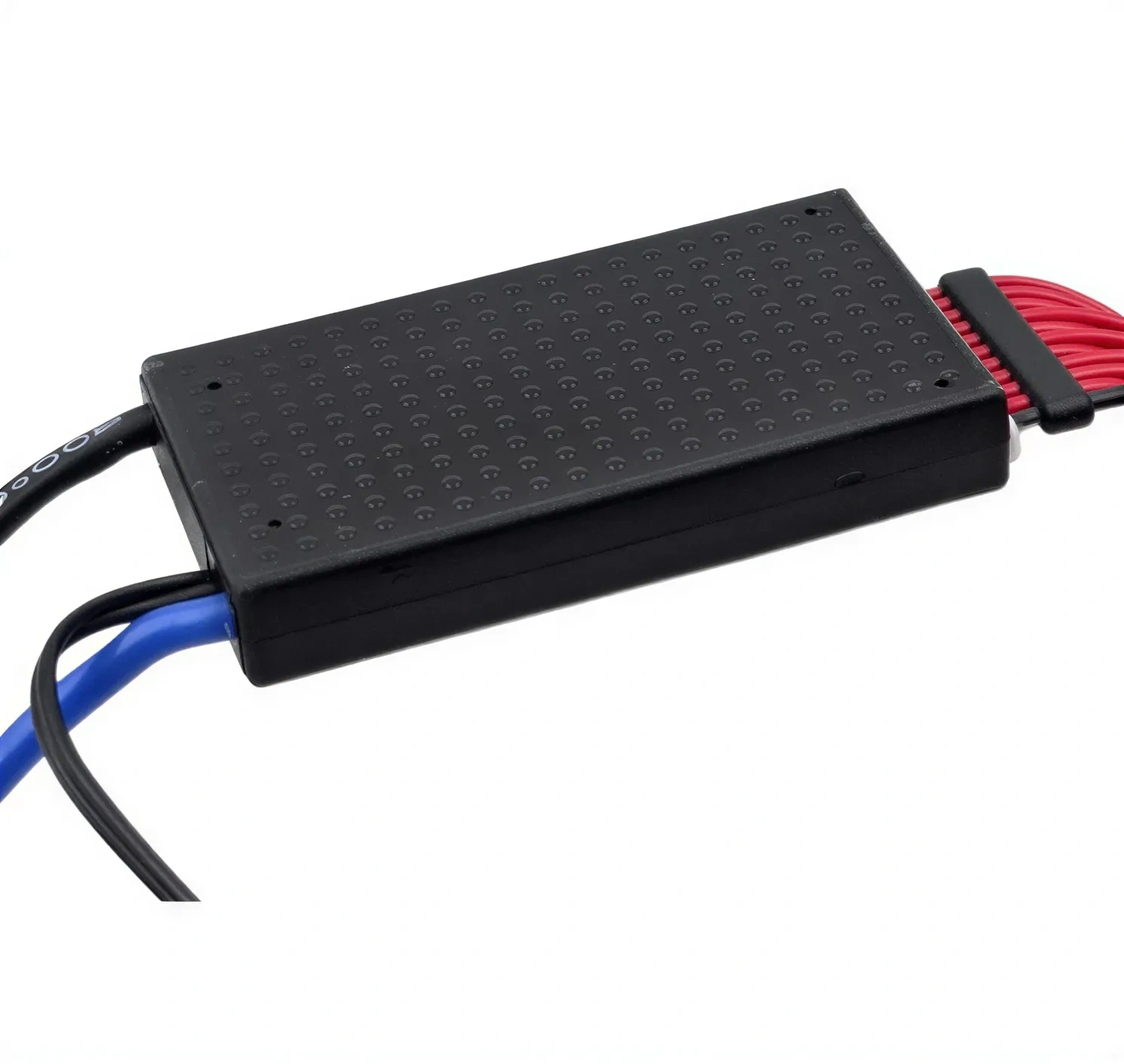

• 59 × 34 × 9 mm ölçülerindeki kompakt gövdesi batarya paketi içerisine yerleştirmeyi kolaylaştırır.
• Enjeksiyonla kapatılmış gövdesi devreyi nem, toz, titreşim ve oksitlenmeye karşı korumaya yardımcı olur.

Bağlantı ve Kullanım Uyarıları

• BMS yalnızca 10S Li-ion veya NMC batarya paketlerinde kullanılmalıdır.
• LiFePO4 ve LTO hücrelerin gerilim eşikleri farklı olduğundan bu ürün bu kimyalardaki batarya paketlerinde kullanılmamalıdır.
• Balans kabloları B- ucundan başlanarak hücre sırasına uygun biçimde bağlanmalıdır.
• Balans soketi BMS'ye takılmadan önce tüm bağlantı uçlarındaki hücre gerilimleri multimetreyle kontrol edilmelidir.
• Yanlış bağlantı sırası BMS'nin veya batarya hücrelerinin kalıcı olarak zarar görmesine neden olabilir.
• BMS'ye ait balans kablosu kullanılmalı; farklı üretici veya modele ait kablolar kullanılmamalıdır.
• Aynı batarya paketinde aynı kimyaya, kapasiteye, modele ve kullanım geçmişine sahip hücreler kullanılmalıdır.
• Sürekli şarj ve deşarj akımı 20A değerini aşmamalıdır.
• 60A ±10A deşarj aşırı akım değeri bir koruma eşiğidir ve sürekli çalışma akımı olarak değerlendirilmemelidir.
• Motor ve benzeri yüklerin başlangıç akımları BMS seçimi sırasında ayrıca değerlendirilmelidir.
• Kablo kesiti, konnektörler, bağlantı elemanları ve sigorta değeri sistem akımına uygun seçilmelidir.
• NTC sensörü hücre sıcaklığını doğru algılayabileceği uygun bir noktaya sabitlenmelidir.
• Montaj ve ilk çalıştırma işlemleri lityum batarya güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

10S Li-ion batarya paketinin nominal gerilimi yaklaşık 37V, tam dolu gerilimi ise 42V'tur. Kullanılacak şarj cihazı 10S Li-ion batarya yapısına uygun, 42V CC-CV çıkışlı olmalı ve şarj akımı 20A değerini aşmamalıdır. Ürünün Li-ion, LiFePO4 ve LTO sürümleri birbirinin yerine kullanılamaz.

Paket İçeriği

1 Adet DALY 10S 20A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li ve 1 Adet 10S Balans Kablosu
