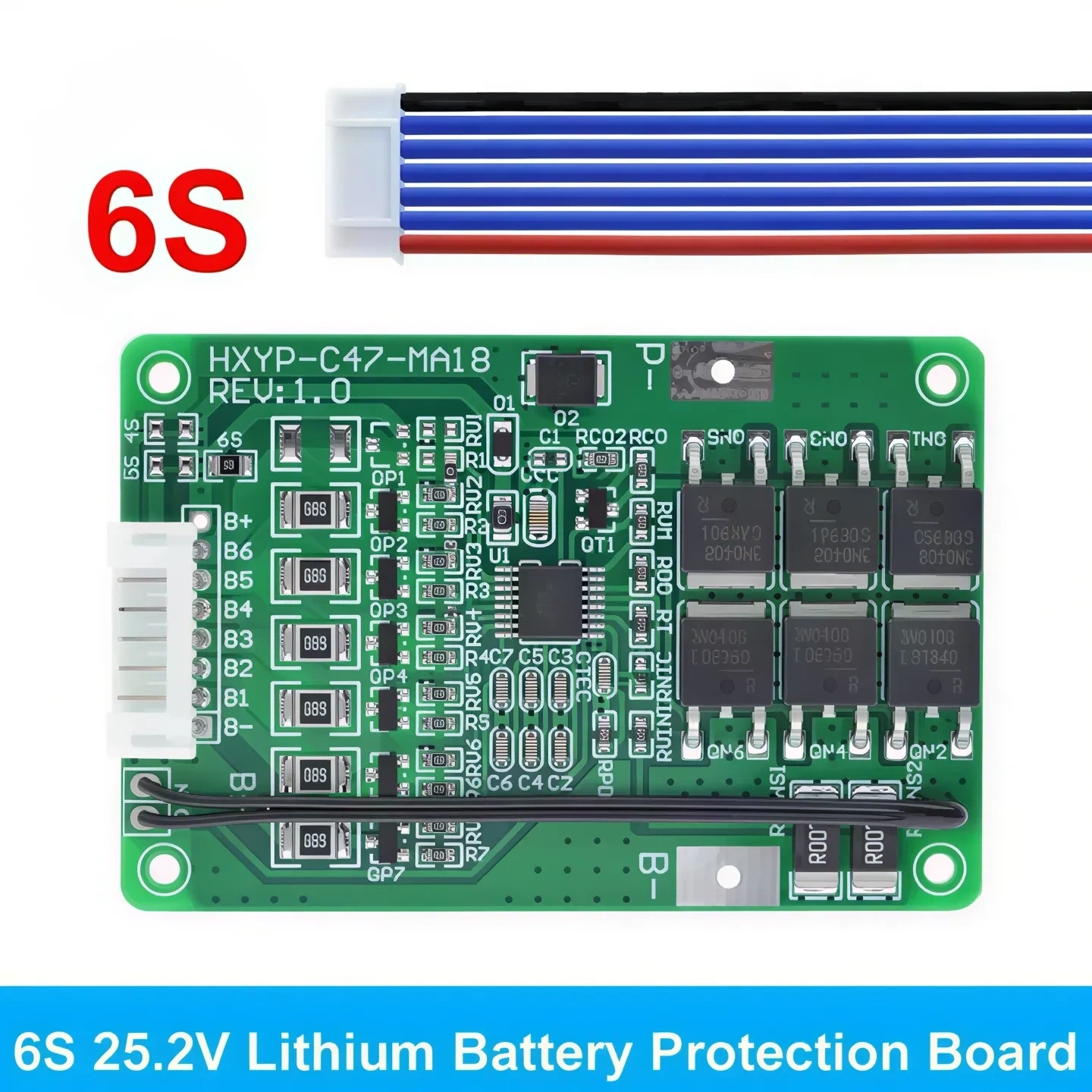

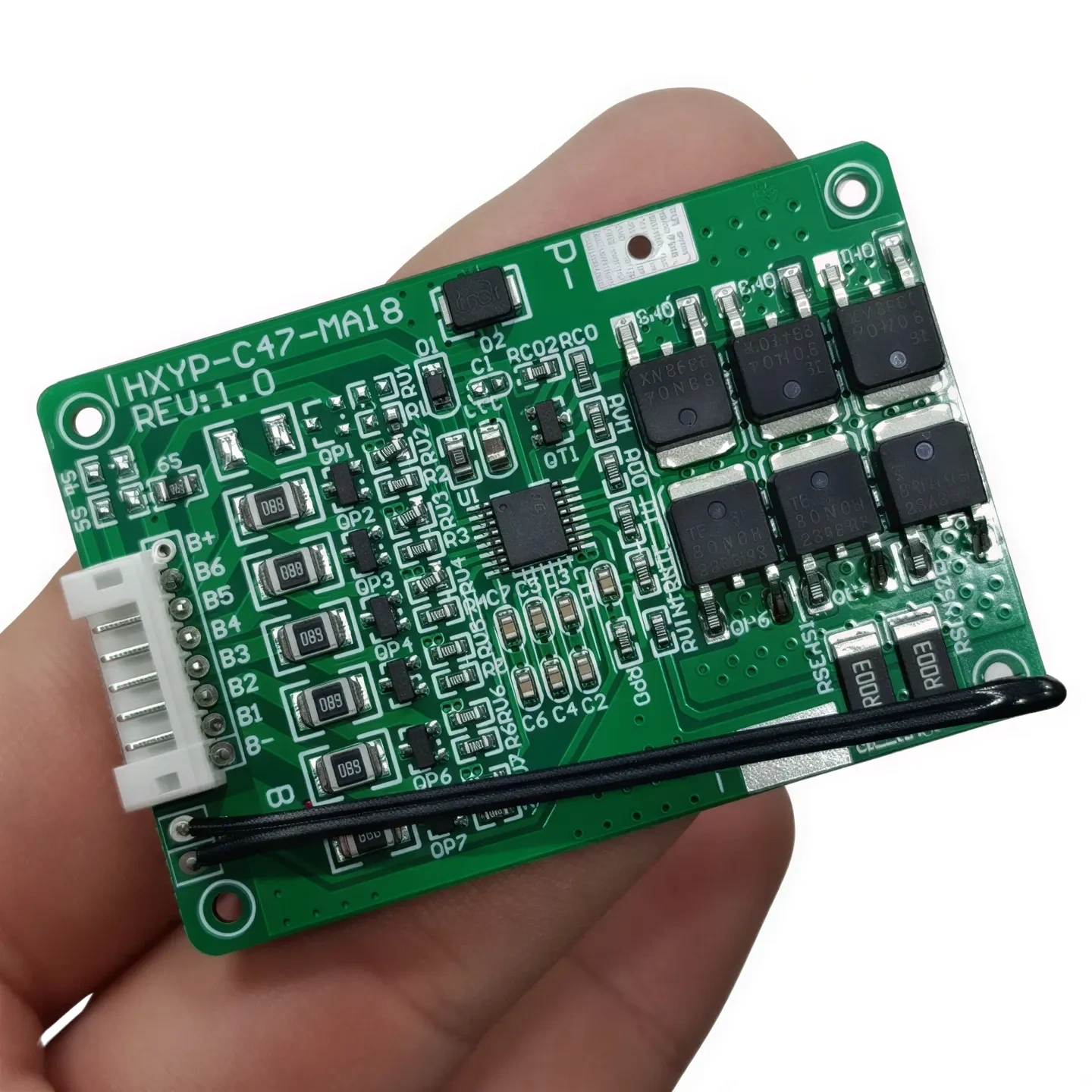

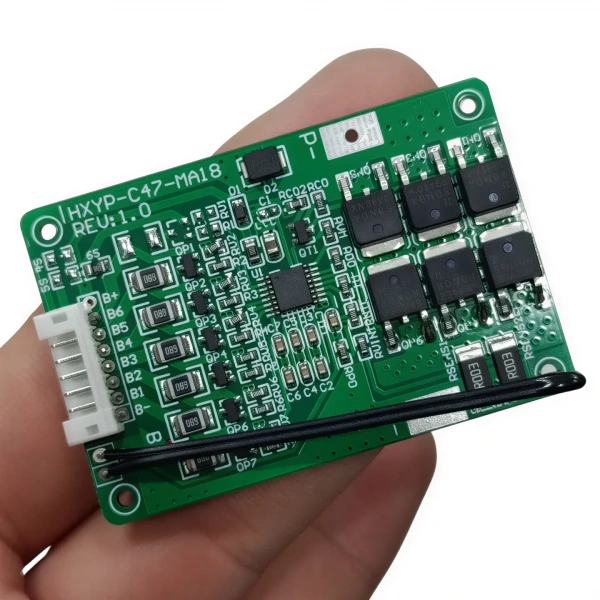

6S 20A 25.2V Li-ion Li-Po Balanslı Termistörlü BMS Batarya Koruma Devresi

6S 20A termistörlü BMS batarya koruma devresi, 18650 Li-ion, 21700 Li-ion, 26650 Li-ion ve Li-Po pil paketlerinin güvenli şekilde şarj ve deşarj edilmesi için tasarlanmıştır. HXYP-C47-MA18 REV:1.0 model yapısı, balans özelliği ve termistör bağlantısı sayesinde seri bağlı hücrelerin daha güvenli şekilde yönetilmesine yardımcı olur. 8 adet güç MOSFET'i ve 2 adet R010 hassas akım direnci ile 6S lityum batarya paketlerinde kararlı koruma sağlar.

Teknik Özellikler ve Temel Bilgiler

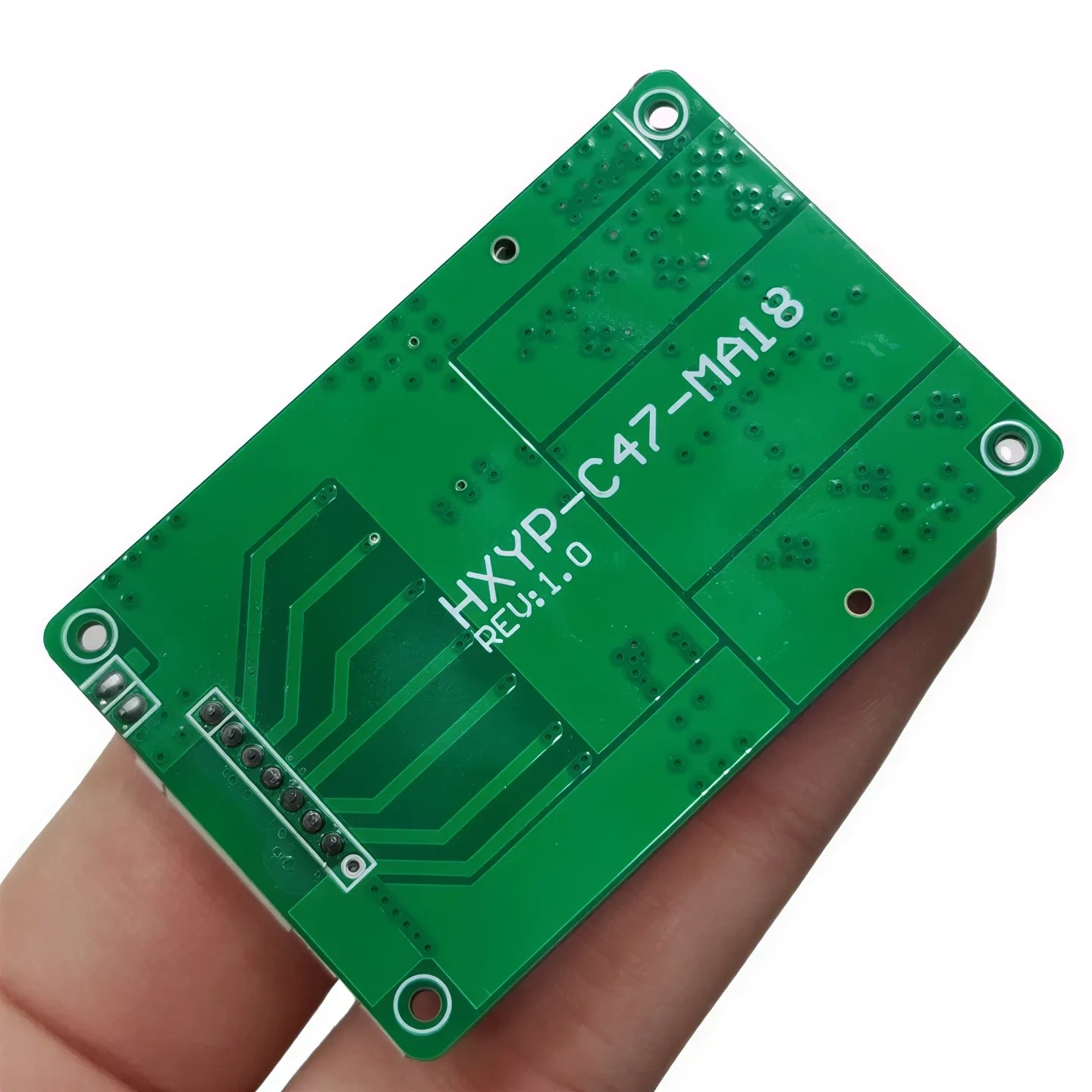

• Model: HXYP-C47-MA18 REV:1.0
• Hücre Serisi: 6S
• Uyumlu Olduğu Pil Tipleri: 18650 Li-ion, 21700 Li-ion, 26650 Li-ion ve Li-Po pil paketleri
• Çalışma Gerilim Değeri: 22.2V Nominal / 25.2V Tam Şarj
• Şarj Gerilimi: 25.2V
• Çalışma Akım Değeri: 20A
• Deşarj Akımı: Maksimum 20A
• Balans Özelliği: Var

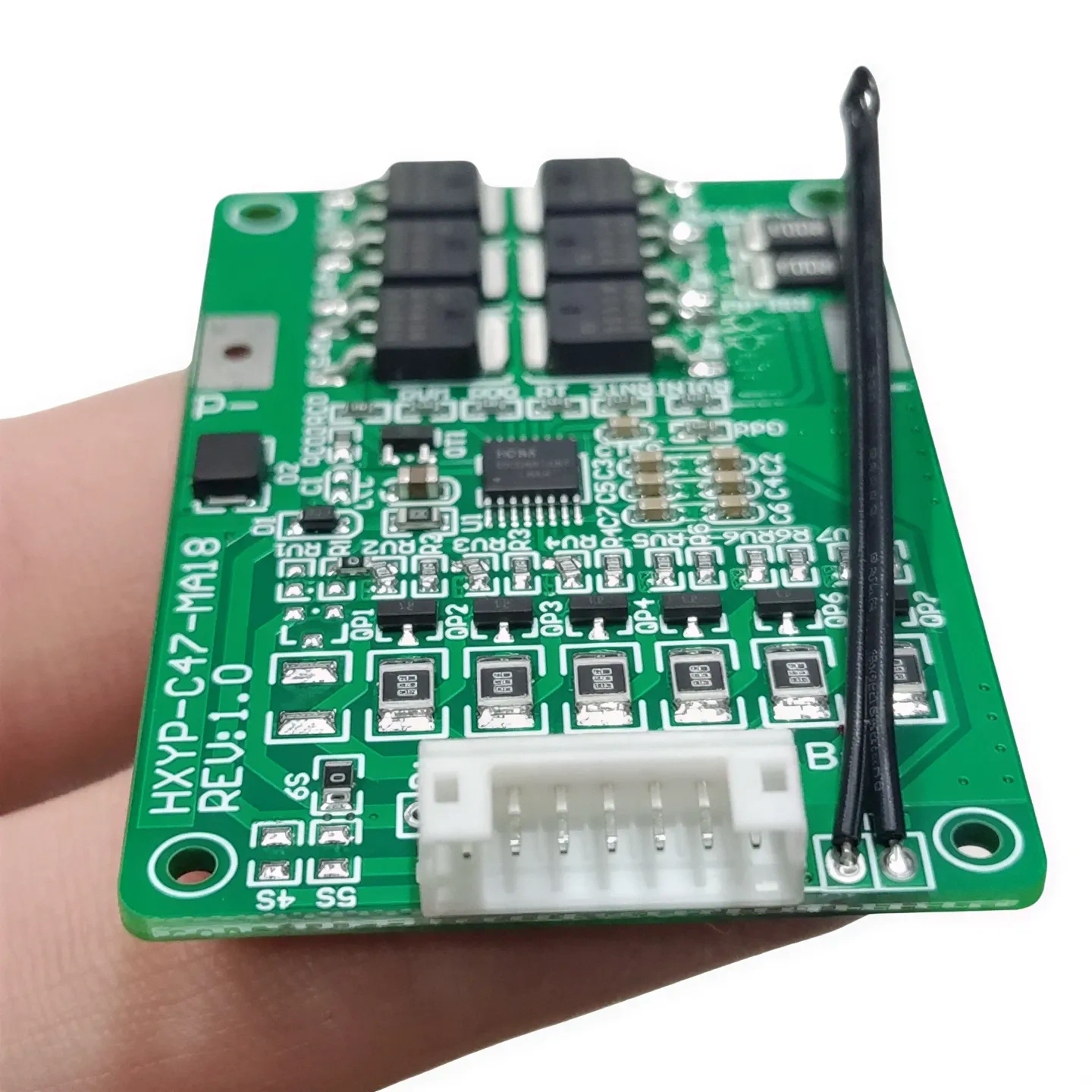

• Sıcaklık Sensörü: Termistörlü
• MOSFET Yapısı: 8 Adet Güç MOSFET'i

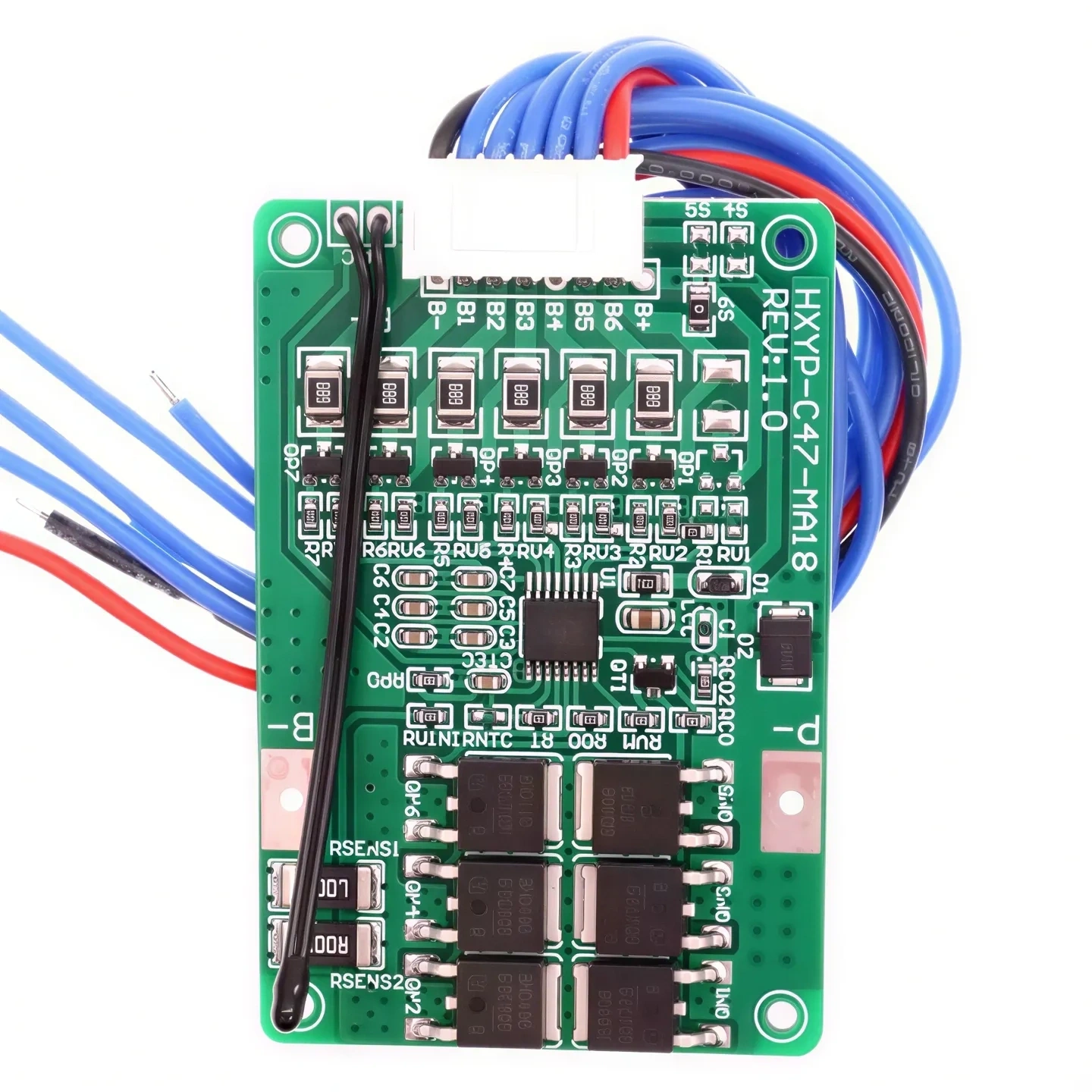

• Akım Şönt Yapısı: 2 Adet R010 Hassas Akım Direnci

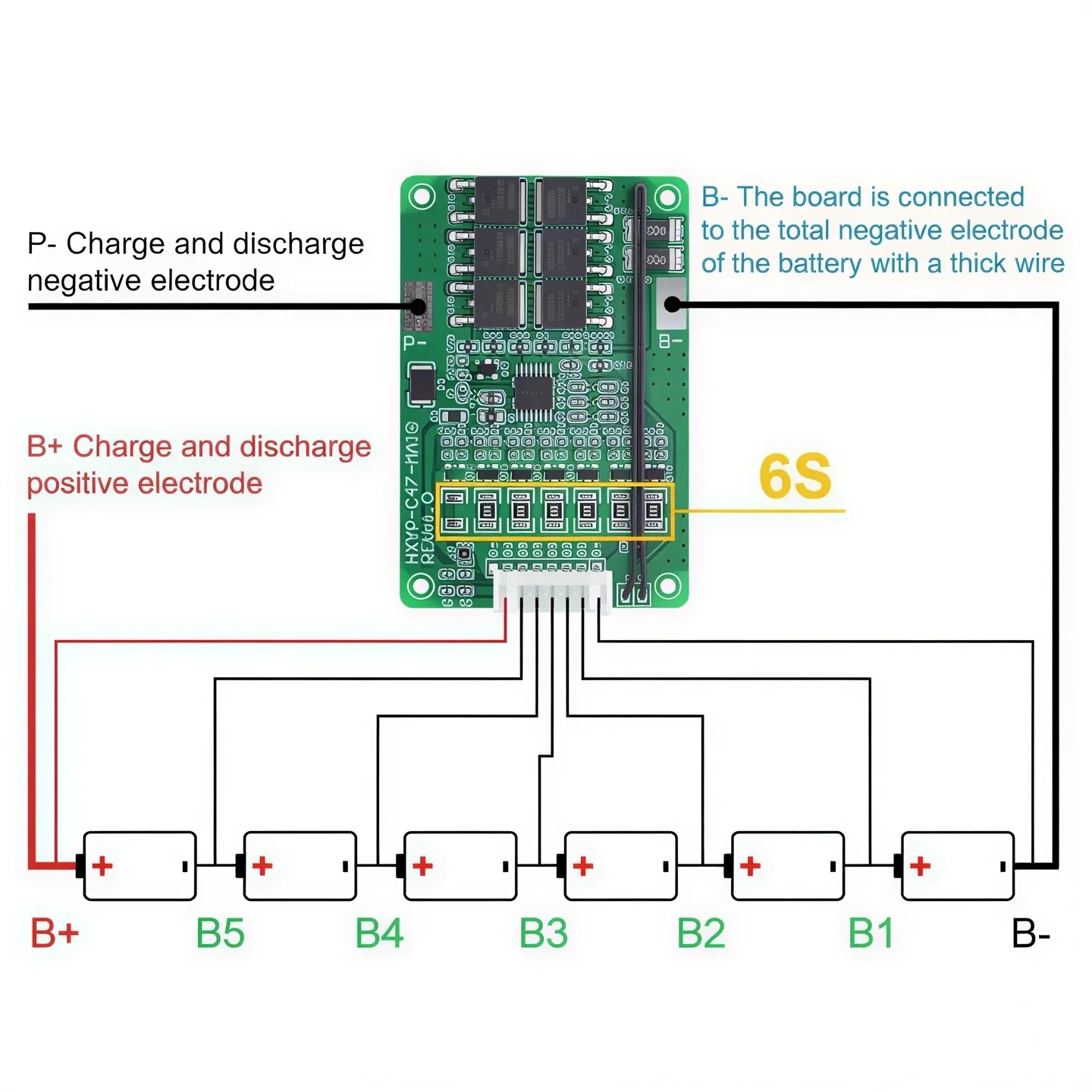

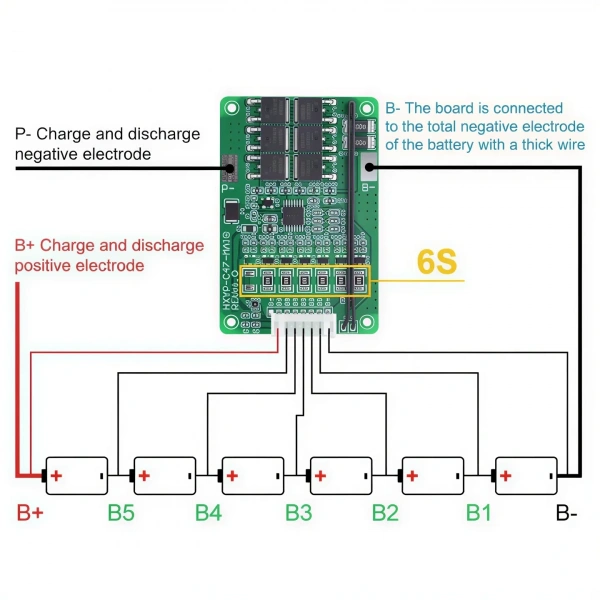

• Bağlantı Yapısı: B-, B1, B2, B3, B4, B5, B6 ve B+ Hücre Bağlantıları
• Koruma Fonksiyonları:
  • Aşırı şarj koruması
  • Aşırı deşarj koruması
  • Aşırı akım koruması
  • Kısa devre koruması
  • Sıcaklık koruması
  • Hücre balanslama fonksiyonu

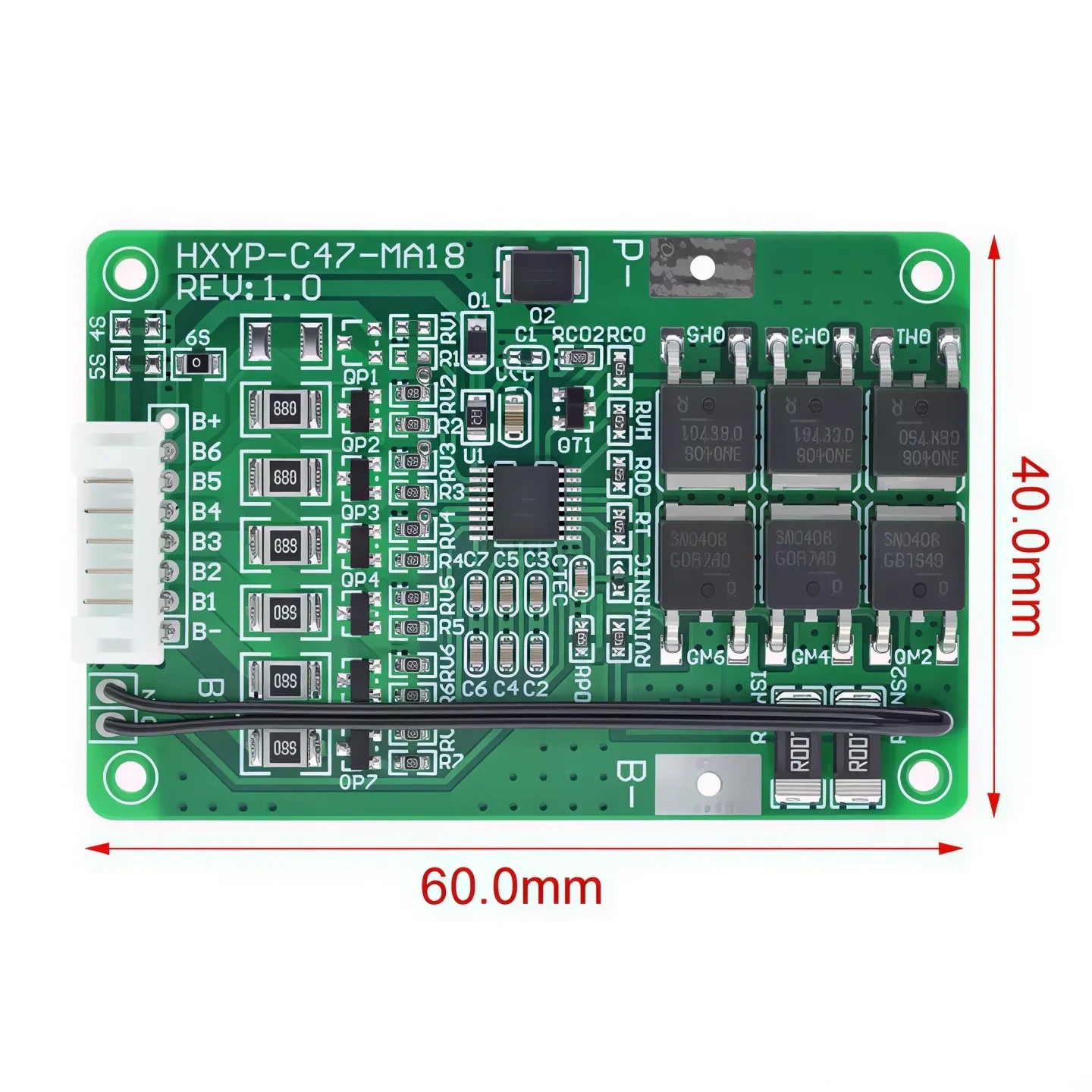

• Ölçüler: 60 x 40 mm

Kullanım Alanları

• 6S 18650 Li-ion batarya paketleri
• 21700 ve 26650 Li-ion pil paketleri
• Li-Po batarya uygulamaları
• Elektrikli bisiklet ve scooter projeleri
• Robotik ve otomasyon projeleri
• Taşınabilir güç sistemleri
• Enerji depolama uygulamaları
• DIY batarya projeleri

Kullanım Avantajları

• Balans özelliği sayesinde hücrelerin dengeli çalışmasına yardımcı olur
• Termistörlü yapısı ile sıcaklık takibi sağlar
• 8 MOSFET yapısı ile kararlı akım yönetimi sunar
• 2 adet R010 hassas akım direnci ile akım algılama yapısını destekler
• 20A deşarj kapasitesi ile orta güçlü 6S uygulamalar için uygundur
• 60 x 40 mm ölçüleri sayesinde batarya paketlerine kolay entegre edilebilir
• Çoklu koruma fonksiyonları ile batarya güvenliğini artırır

Paket İçeriği

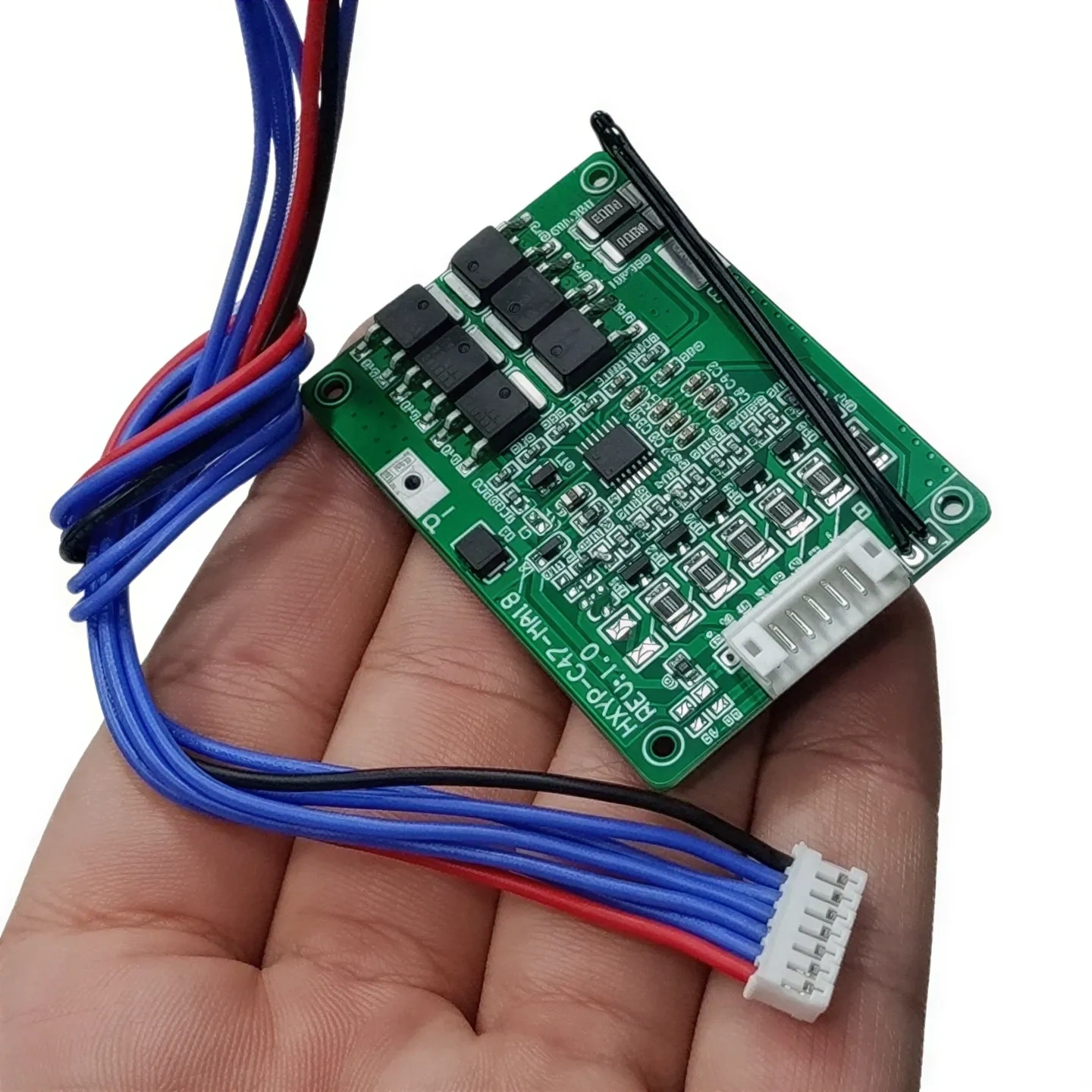

• 1 Adet 6S 20A 25.2V Li-ion Li-Po Balanslı Termistörlü BMS Batarya Koruma Devresi + Soketli Kablo
