5S 100A 21V Li-ion Li-Po Balanslı Beyaz PCB BMS Batarya Koruma Devresi

5S 100A BMS batarya koruma devresi, 18650 Li-ion, 21700 Li-ion, 26650 Li-ion ve Li-Po pil paketlerinin güvenli şekilde şarj ve deşarj edilmesi için tasarlanmıştır. Beyaz PCB yapısı ve balans özelliği sayesinde seri bağlı hücrelerin gerilimlerini dengeleyerek batarya performansının korunmasına yardımcı olur. 16 adet güç MOSFET'i ve 4 adet R003 hassas akım direnci ile yüksek akım gerektiren uygulamalarda güvenilir koruma sağlar.

Teknik Özellikler ve Temel Bilgiler

• Hücre Serisi: 5S
• Uyumlu Olduğu Pil Tipleri: 18650 Li-ion, 21700 Li-ion, 26650 Li-ion ve Li-Po pil paketleri
• Çalışma Gerilim Değeri: 18.5V Nominal / 21V Tam Şarj
• Şarj Gerilimi: 21V
• Çalışma Akım Değeri: 100A
• Deşarj Akımı: Maksimum 100A
• Aşırı Şarj Koruma Voltajı: 4.23V - 4.28V (Hücre Başına)
• Aşırı Şarj Kurtarma Voltajı: 4.08V - 4.18V (Hücre Başına)
• Aşırı Deşarj Koruma Voltajı: 2.72V - 2.88V (Hücre Başına)
• Aşırı Deşarj Kurtarma Voltajı: 2.9V - 3.1V (Hücre Başına)
• Balans Özelliği: Var
• PCB Rengi: Beyaz

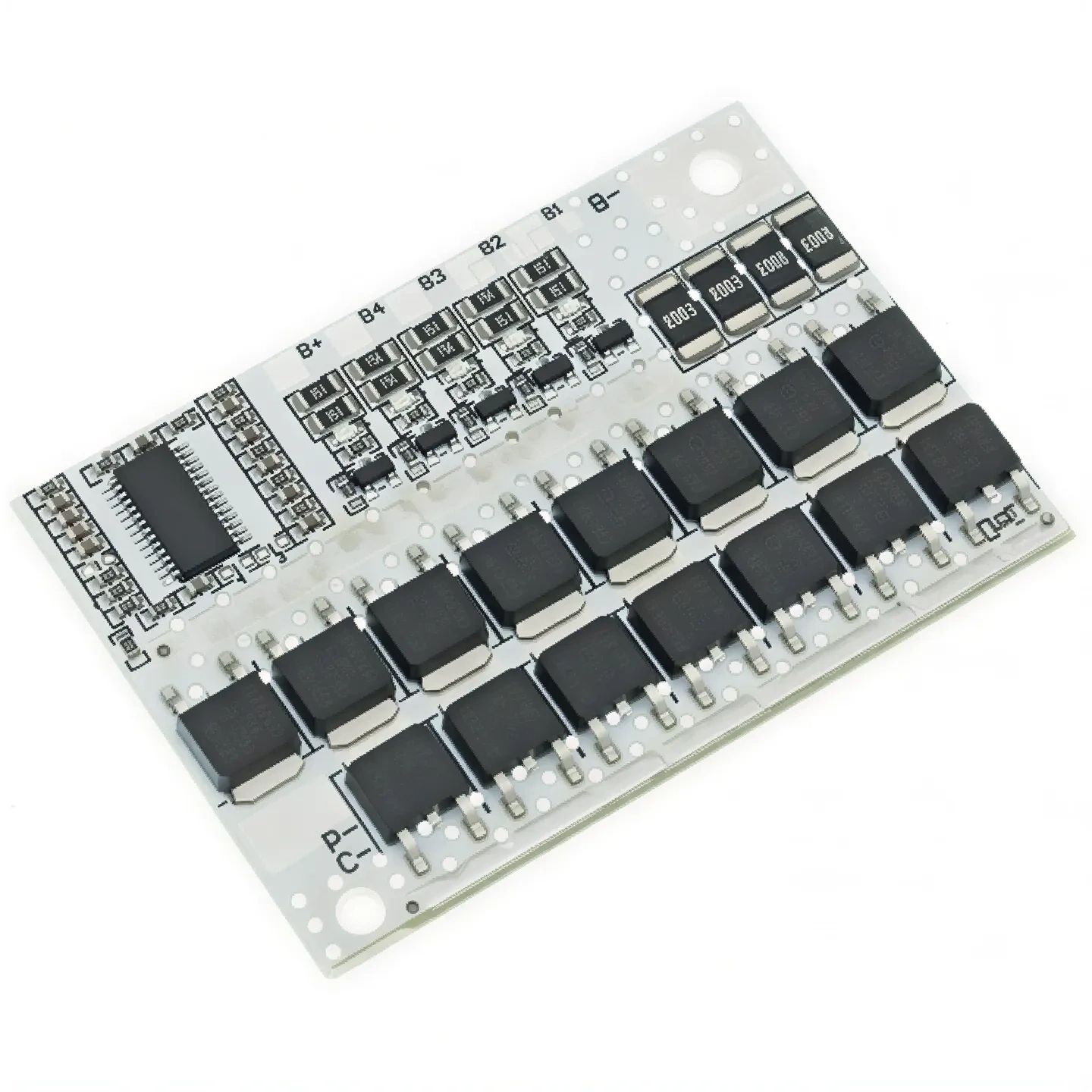

• MOSFET Yapısı: 16 Adet Güç MOSFET'i
• Akım Şönt Yapısı: 4 Adet R003 Hassas Akım Direnci

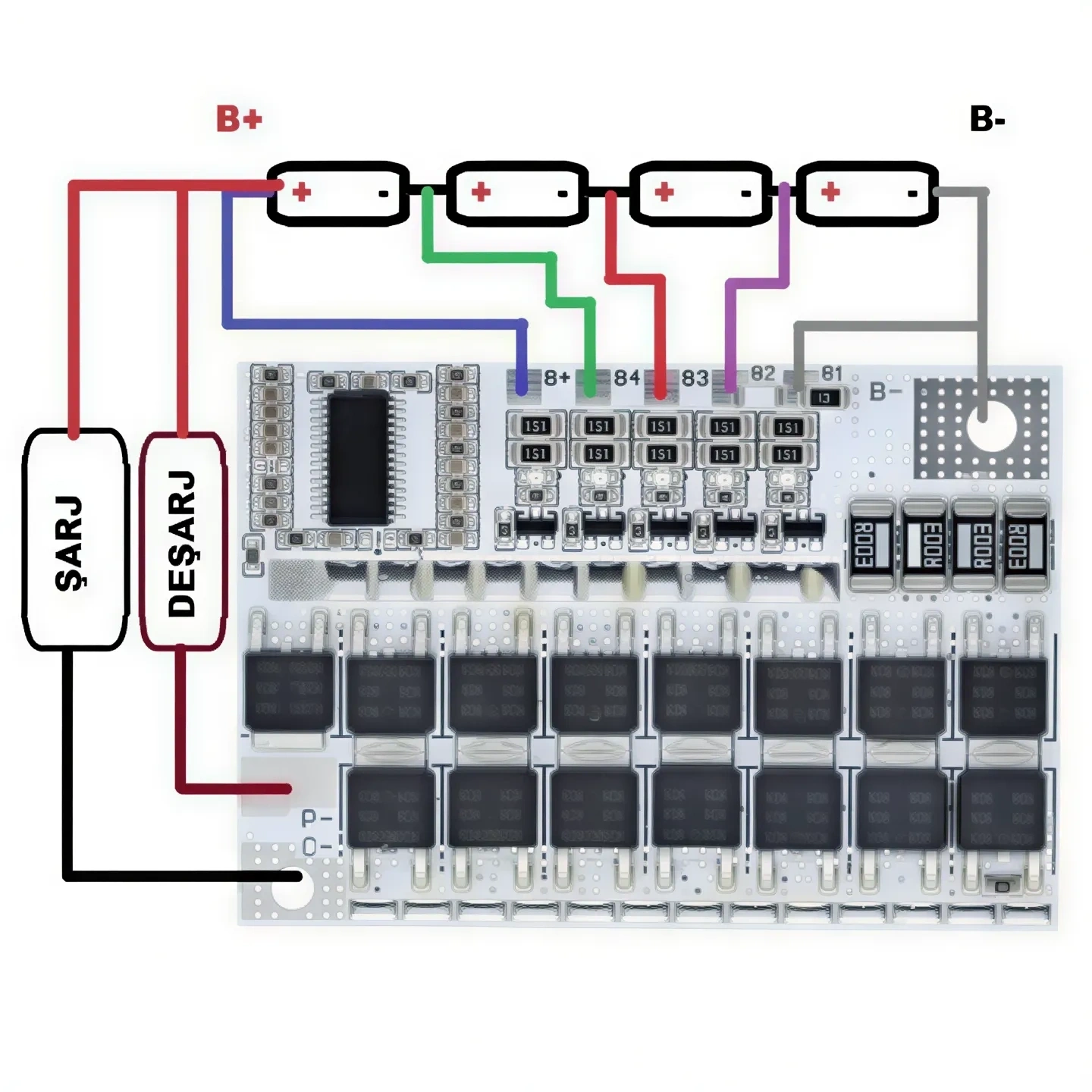

• Bağlantı Yapısı: Ortak Şarj ve Deşarj Portu (P+ / P-)
• Koruma Fonksiyonları:
  • Aşırı şarj koruması
  • Aşırı deşarj koruması
  • Aşırı akım koruması
  • Kısa devre koruması
  • Hücre balanslama fonksiyonu

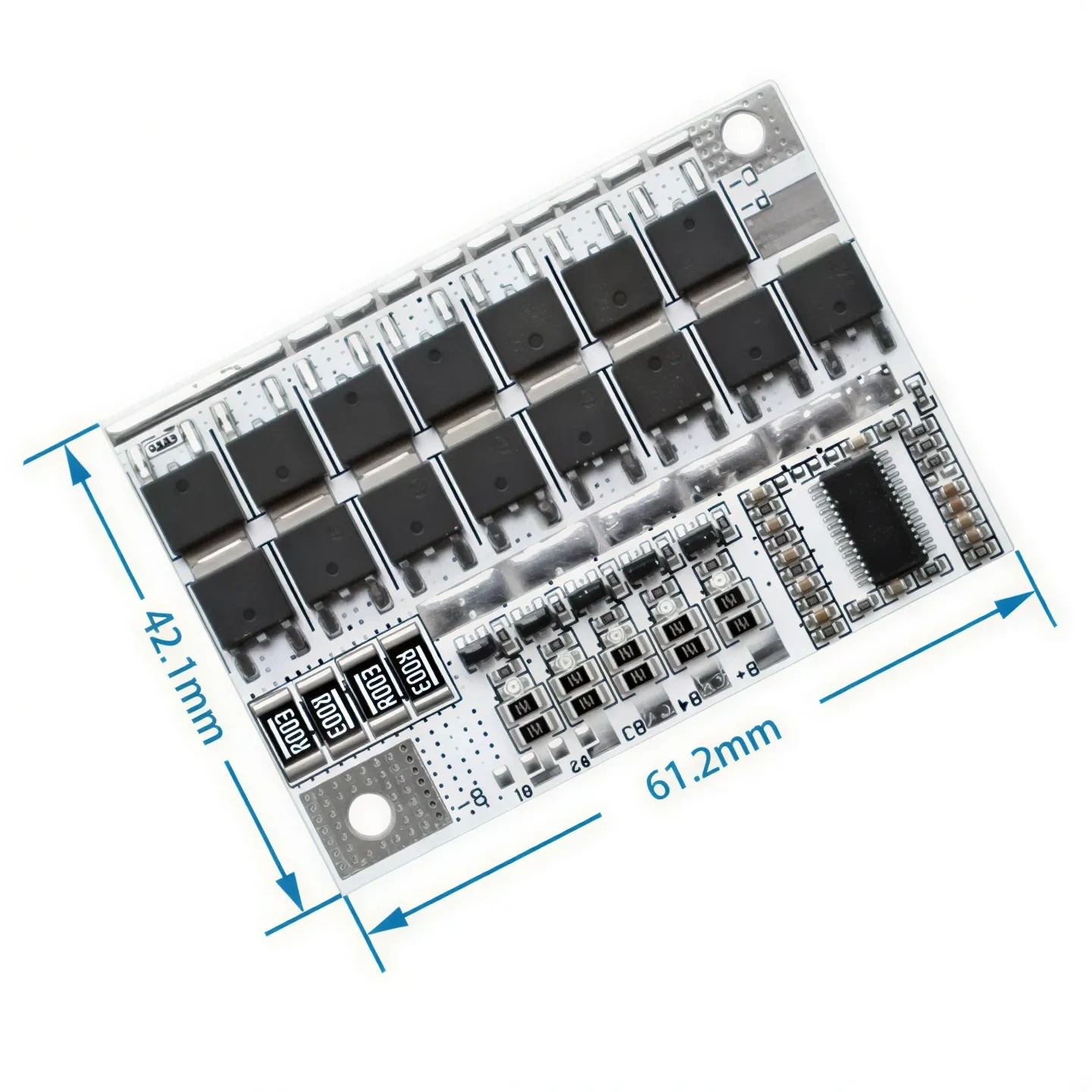

• Ölçüler: 61.2 x 42.1 mm

Kullanım Alanları

• 5S 18650 Li-ion batarya paketleri
• 21700 ve 26650 Li-ion pil paketleri
• Li-Po batarya uygulamaları
• Elektrikli bisiklet ve scooter projeleri
• Enerji depolama sistemleri
• İnverter ve UPS sistemleri
• Yüksek güçlü DIY batarya projeleri
• Robotik ve otomasyon uygulamaları

Kullanım Avantajları

• Balans özelliği sayesinde hücrelerin dengeli çalışmasına yardımcı olur
• 16 MOSFET yapısı ile yüksek akım altında kararlı çalışma sağlar
• 4 adet R003 hassas akım direnci ile gelişmiş akım algılama sunar
• 100A deşarj kapasitesi ile yüksek güç gerektiren uygulamalara uygundur
• Ortak şarj ve deşarj portu sayesinde kolay bağlantı imkanı sağlar
• Çoklu koruma fonksiyonları ile batarya güvenliğini artırır

Paket İçeriği

• 1 Adet 5S 100A 21V Li-ion Li-Po Balanslı Beyaz PCB BMS Batarya Koruma Devresi
