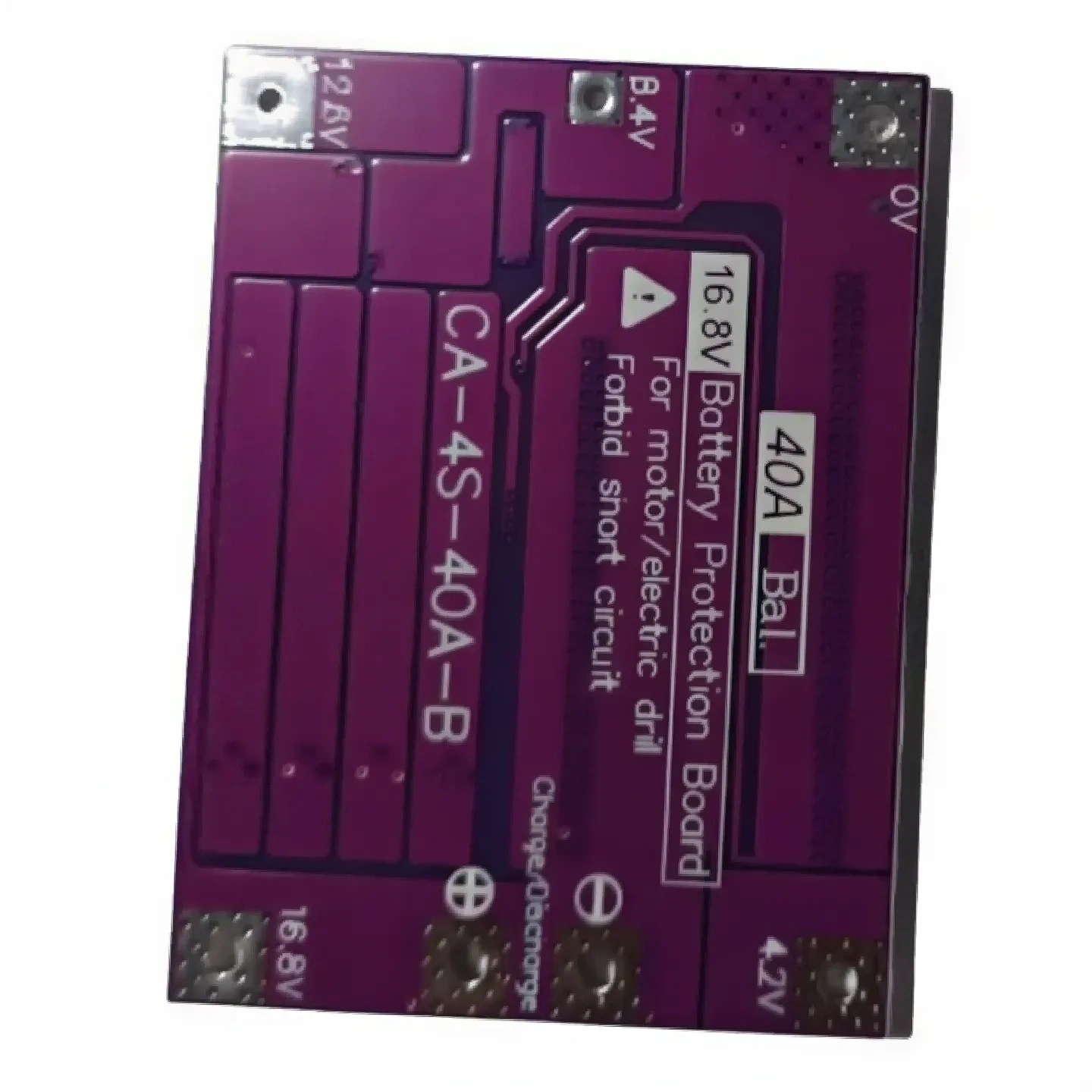

4S 40A 16.8V Li-ion Li-Po Balanslı Mor PCB BMS Batarya Koruma Devresi

4S 40A BMS batarya koruma devresi, 18650 Li-ion, 21700 Li-ion, 26650 Li-ion ve Li-Po pil paketlerinin güvenli şekilde şarj ve deşarj edilmesi için tasarlanmıştır. Mor PCB yapısı ve balans özelliği sayesinde seri bağlı hücrelerin voltajlarını dengeleyerek batarya performansının korunmasına yardımcı olur. 8 adet güç MOSFET'i ve 4 adet R001 hassas akım direnci ile yüksek akım uygulamalarında güçlü koruma sağlar. Elektrikli bisiklet, scooter, enerji depolama sistemleri, UPS uygulamaları ve yüksek akım gerektiren projelerde kullanılabilir.

Teknik Özellikler ve Temel Bilgiler

• Hücre Serisi: 4S
• Uyumlu Olduğu Pil Tipleri: 18650 Li-ion, 21700 Li-ion, 26650 Li-ion ve Li-Po pil paketleri
• Çalışma Gerilim Değeri: 14.8V Nominal / 16.8V Tam Şarj
• Şarj Gerilimi: 16.8V
• Çalışma Akım Değeri: 40A
• Deşarj Akımı: Maksimum 40A
• Aşırı Şarj Koruma Voltajı: 4.23V - 4.28V (Hücre Başına)
• Aşırı Şarj Kurtarma Voltajı: 4.08V - 4.18V (Hücre Başına)
• Aşırı Deşarj Koruma Voltajı: 2.72V - 2.88V (Hücre Başına)
• Aşırı Deşarj Kurtarma Voltajı: 2.9V - 3.1V (Hücre Başına)
• Balans Özelliği: Var
• PCB Rengi: Mor
• MOSFET Yapısı: 8 Adet Güç MOSFET'i
• Akım Şönt Yapısı: 4 Adet R001 Hassas Akım Direnci
• Koruma Fonksiyonları:
  • Aşırı şarj koruması
  • Aşırı deşarj koruması
  • Aşırı akım koruması
  • Kısa devre koruması
  • Hücre balanslama fonksiyonu

Kullanım Alanları

• 4S 18650 Li-ion batarya paketleri
• 21700 ve 26650 Li-ion pil paketleri
• Li-Po batarya uygulamaları
• Elektrikli bisiklet projeleri
• Elektrikli scooter projeleri
• Enerji depolama sistemleri
• UPS ve yedek enerji sistemleri
• Robotik ve otomasyon projeleri
• Taşınabilir güç sistemleri

Kullanım Avantajları

• Balans özelliği sayesinde hücrelerin dengeli çalışmasına yardımcı olur
• 40A deşarj kapasitesi ile yüksek güç gerektiren uygulamalar için uygundur
• Mor PCB tasarımı ile benzer BMS kartlarından kolayca ayırt edilebilir
• 8 MOSFET yapısı ile güçlü akım yönetimi sağlar
• 4 adet R001 hassas akım direnci ile akım algılama yapısını destekler
• Çoklu koruma fonksiyonları ile batarya güvenliğini artırır

Paket İçeriği

• 1 Adet 4S 40A 16.8V Li-ion Li-Po Balanslı Mor PCB BMS Batarya Koruma Devresi
