4S 25A 16.8V Li-ion Li-Po Balanslı Kırmızı PCB BMS Batarya Koruma Devresi

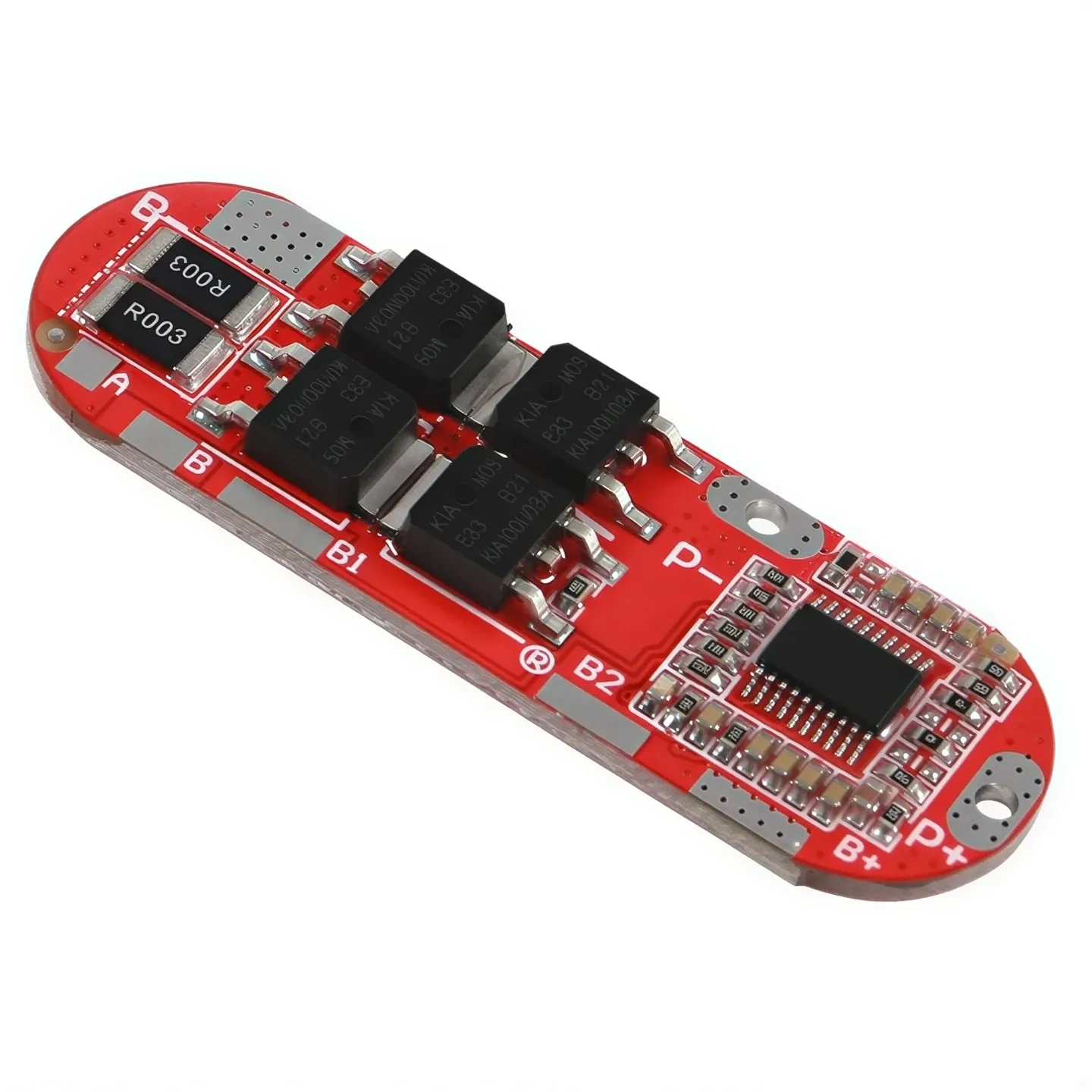

4S 25A BMS batarya koruma devresi, 18650 Li-ion, 21700 Li-ion, 26650 Li-ion ve Li-Po pil paketlerinin güvenli şekilde şarj ve deşarj edilmesi için tasarlanmıştır. Balans özelliği sayesinde seri bağlı hücrelerin gerilimlerini dengeleyerek batarya performansının korunmasına yardımcı olur. Kırmızı PCB yapısı, 4 adet güç MOSFET'i ve 2 adet R003 hassas akım direnci ile 4S lityum batarya paketlerinde güvenilir koruma sağlar.

Teknik Özellikler ve Temel Bilgiler

• Hücre Serisi: 4S
• Uyumlu Olduğu Pil Tipleri: 18650 Li-ion, 21700 Li-ion, 26650 Li-ion ve Li-Po pil paketleri
• Çalışma Gerilim Değeri: 14.8V Nominal / 16.8V Tam Şarj
• Şarj Gerilimi: 16.8V
• Çalışma Akım Değeri: 25A
• Deşarj Akımı: Maksimum 25A
• Aşırı Şarj Koruma Voltajı: 4.23V - 4.28V (Hücre Başına)
• Aşırı Şarj Kurtarma Voltajı: 4.08V - 4.18V (Hücre Başına)
• Aşırı Deşarj Koruma Voltajı: 2.72V - 2.88V (Hücre Başına)
• Aşırı Deşarj Kurtarma Voltajı: 2.9V - 3.1V (Hücre Başına)
• Balans Özelliği: Var
• PCB Rengi: Kırmızı

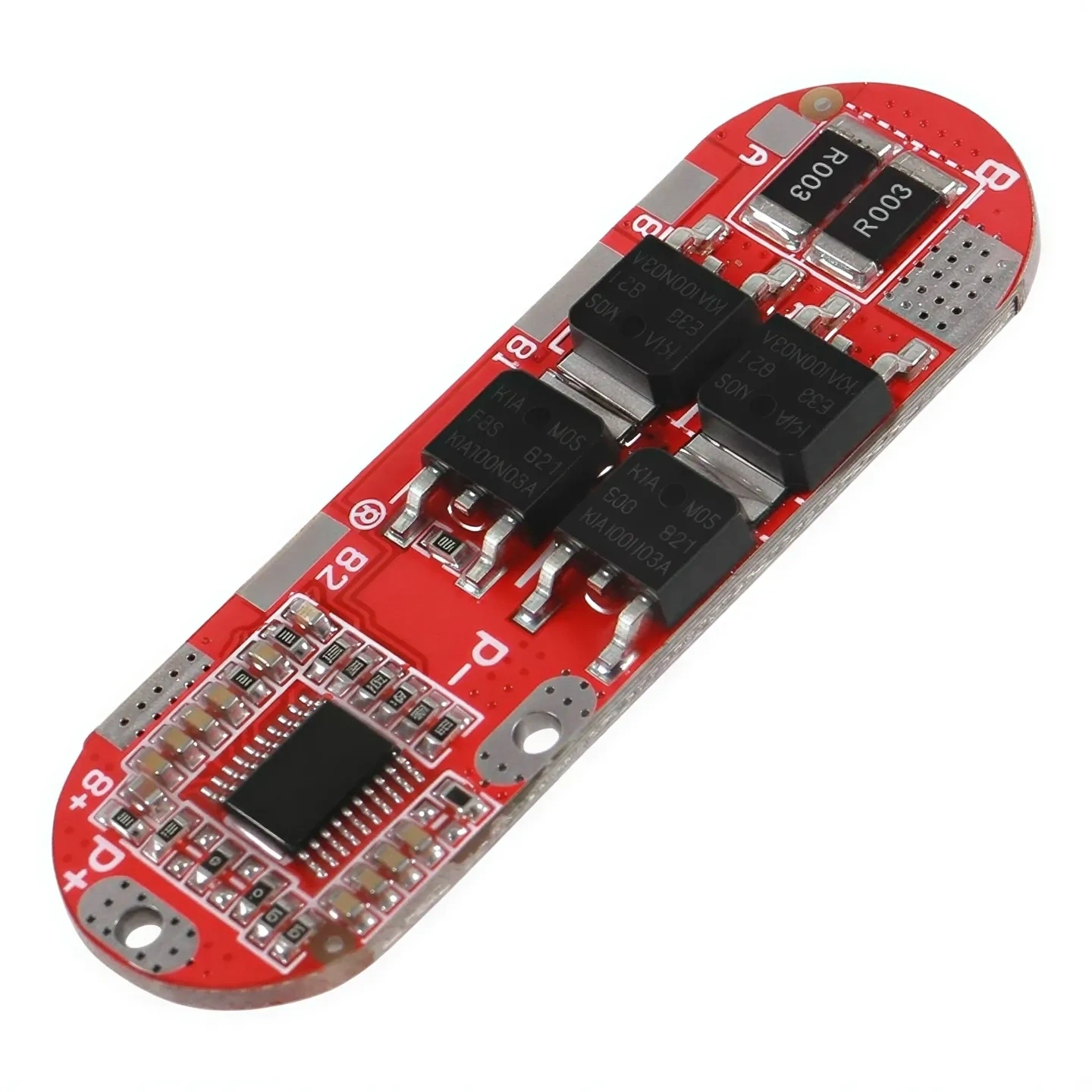

• MOSFET Yapısı: 4 Adet Güç MOSFET'i
• Akım Şönt Yapısı: 2 Adet R003 Hassas Akım Direnci

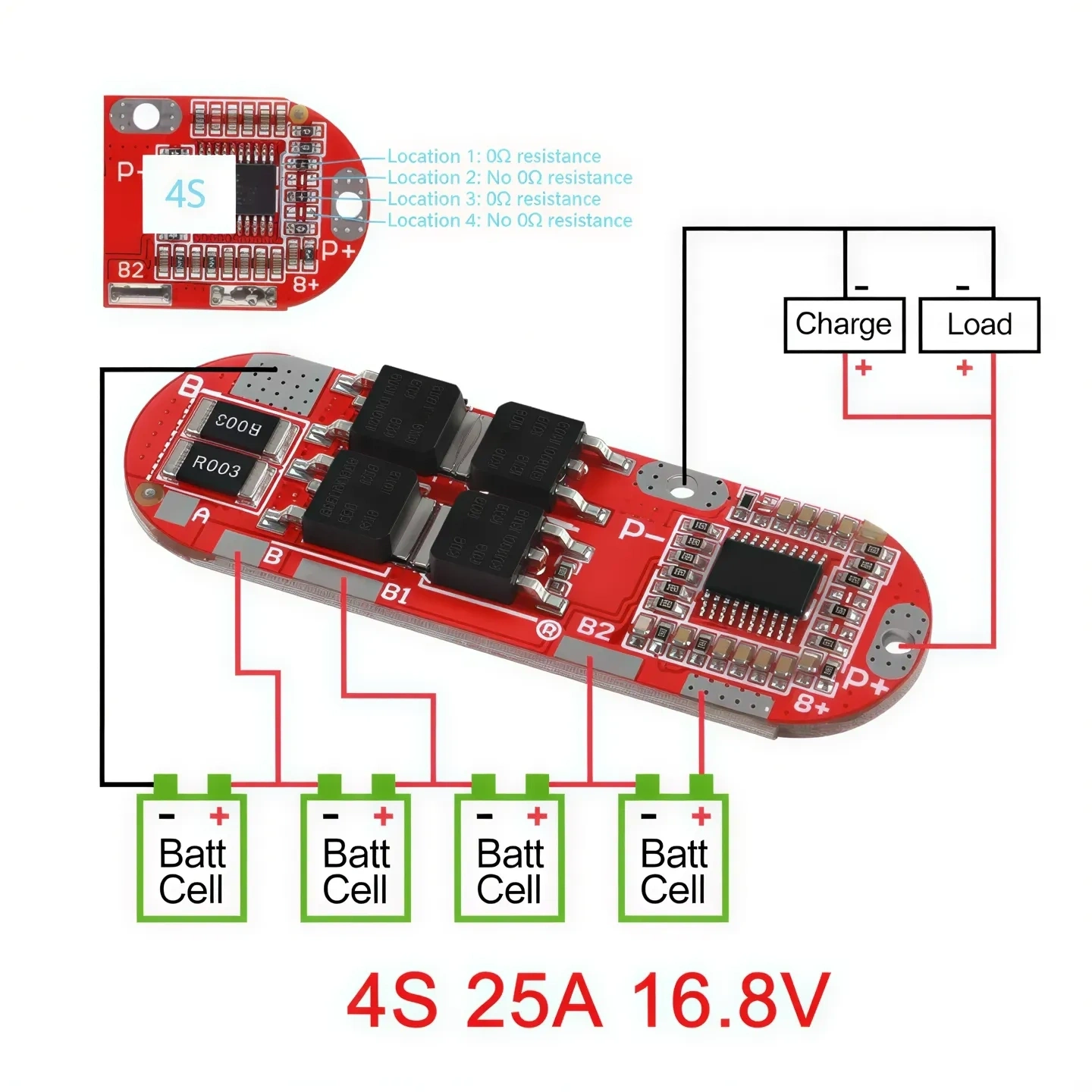

• Bağlantı Yapısı: Ortak Şarj ve Deşarj Portu (P+ / P-)
• Koruma Fonksiyonları:
  • Aşırı şarj koruması
  • Aşırı deşarj koruması
  • Aşırı akım koruması
  • Kısa devre koruması
  • Hücre balanslama fonksiyonu

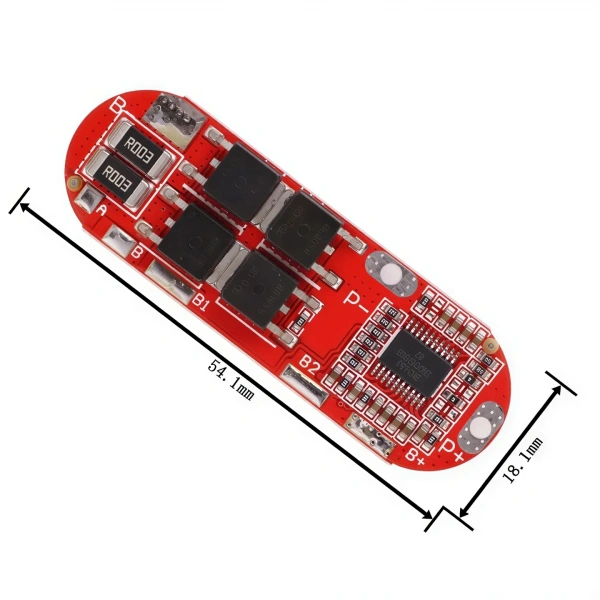

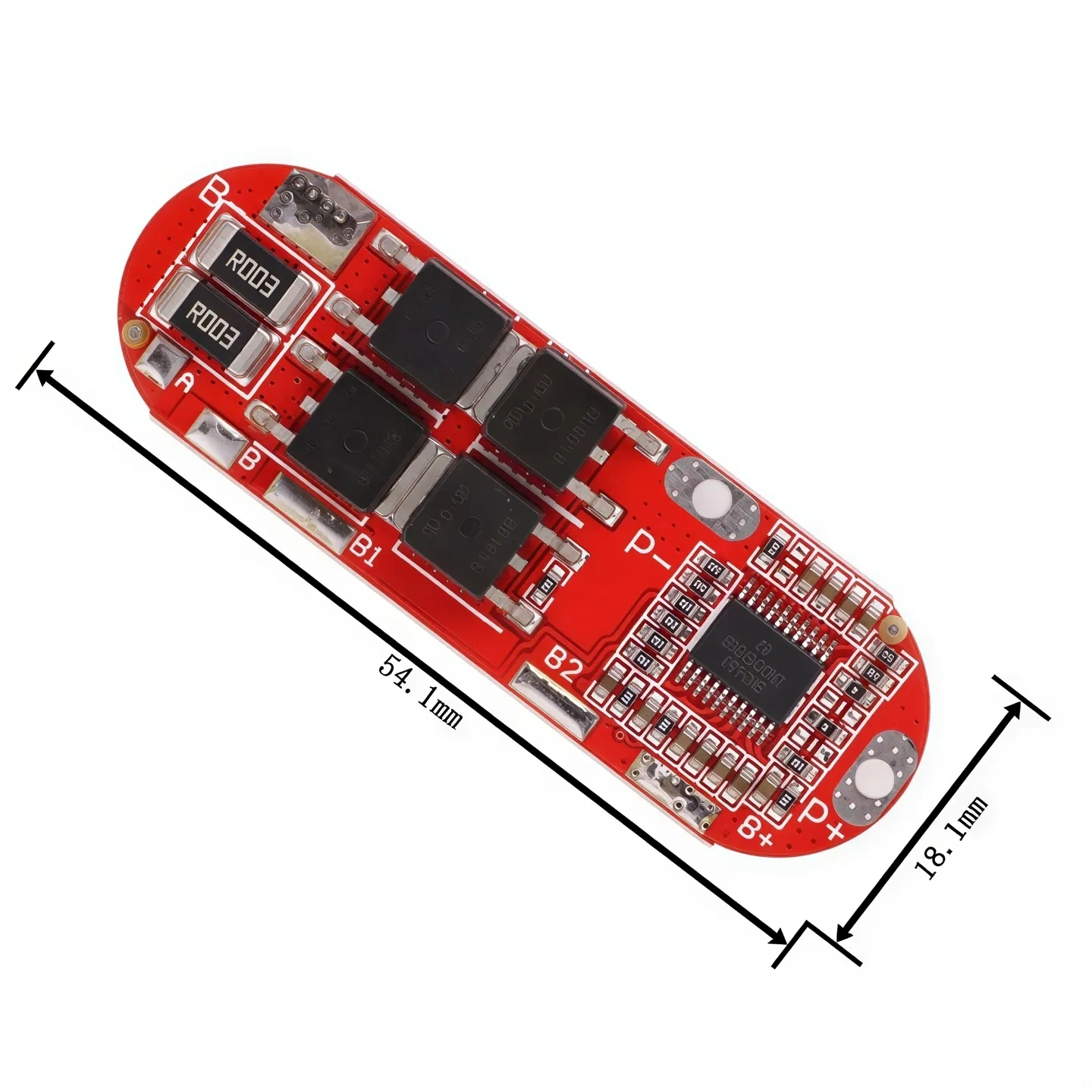

• Ölçüler: 54.1 x 18.1 mm

Kullanım Alanları

• 4S 18650 Li-ion batarya paketleri
• 21700 ve 26650 Li-ion pil paketleri
• Li-Po batarya uygulamaları
• Elektrikli bisiklet projeleri
• Elektrikli scooter projeleri
• Robotik sistemler
• Taşınabilir güç sistemleri
• UPS ve enerji depolama uygulamaları

Kullanım Avantajları

• Balans özelliği sayesinde hücrelerin eşit seviyede çalışmasına yardımcı olur
• 4 adet MOSFET ile güvenilir akım yönetimi sağlar
• 2 adet R003 hassas akım direnci ile akım algılama yapısını destekler
• 25A sürekli akım kapasitesi ile orta ve yüksek güçlü uygulamalar için uygundur
• 54.1 x 18.1 mm kompakt yapısı sayesinde pil paketlerine kolay entegre edilir
• Çoklu koruma fonksiyonları ile batarya güvenliğini artırır

Paket İçeriği

• 1 Adet 4S 25A 16.8V Li-ion Li-Po Balanslı Kırmızı PCB BMS Batarya Koruma Devresi
