4S 12A 14.8V Li-ion Li-Po Balanslı BMS Batarya Koruma Devresi

4S 12A BMS batarya koruma devresi, 18650 Li-ion, 21700 Li-ion, 26650 Li-ion ve Li-Po pil paketlerinin güvenli şekilde şarj ve deşarj edilmesi için tasarlanmıştır. HX-4S-A01 model yapısı ve balans özelliği sayesinde seri bağlı hücrelerin gerilimlerini dengeleyerek batarya performansının ve kullanım ömrünün korunmasına yardımcı olur. Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre korumaları sunan bu modül; robotik projeler, taşınabilir enerji sistemleri ve çeşitli lityum batarya uygulamalarında kullanılabilir.

Teknik Özellikler ve Temel Bilgiler

• Model: HX-4S-A01
• Hücre Serisi: 4S
• Uyumlu Olduğu Pil Tipleri: 18650 Li-ion, 21700 Li-ion, 26650 Li-ion ve Li-Po pil paketleri
• Çalışma Gerilim Değeri: 14.8V Nominal / 16.8V Tam Şarj
• Şarj Gerilimi: 16.8V
• Çalışma Akım Değeri: 12A
• Deşarj Akımı: Maksimum 12A
• Aşırı Şarj Koruma Voltajı: 4.23V - 4.28V (Hücre Başına)
• Aşırı Şarj Kurtarma Voltajı: 4.08V - 4.18V (Hücre Başına)
• Aşırı Deşarj Koruma Voltajı: 2.72V - 2.88V (Hücre Başına)
• Aşırı Deşarj Kurtarma Voltajı: 2.9V - 3.1V (Hücre Başına)
• Balans Özelliği: Var

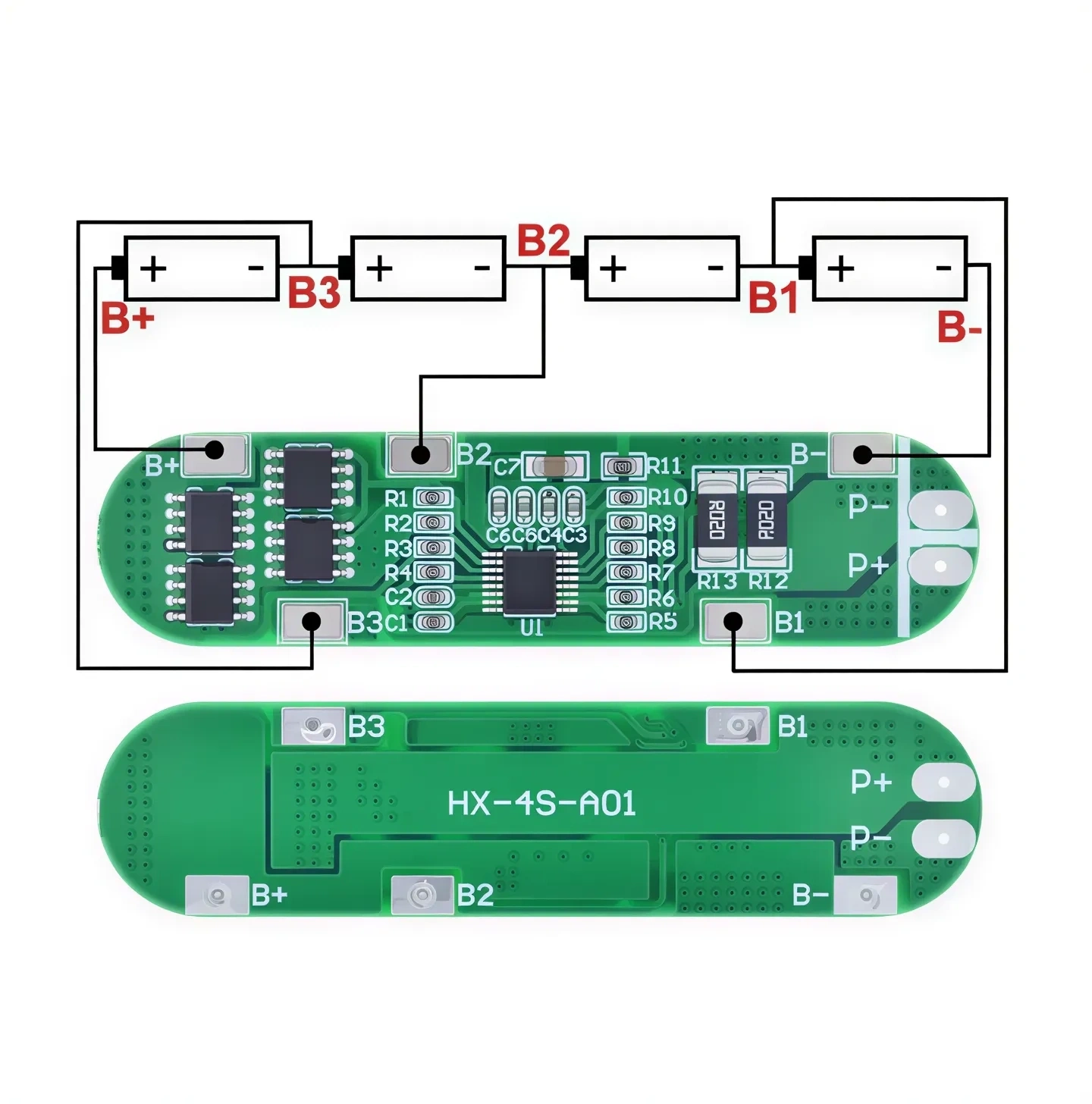

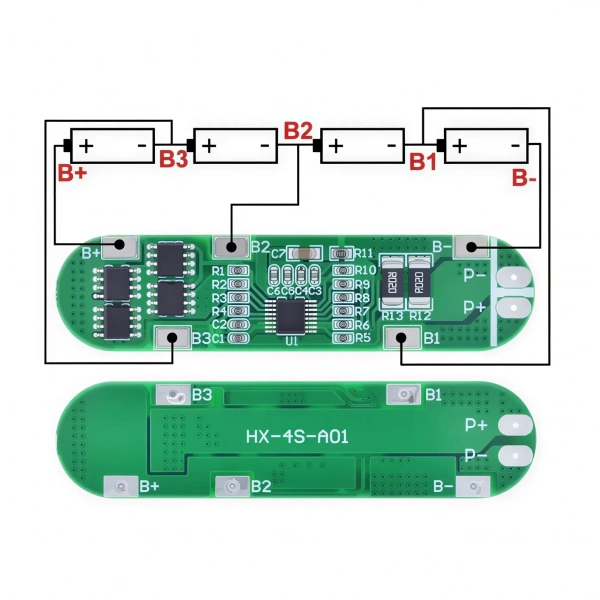

• Bağlantı Yapısı: Ortak Şarj ve Deşarj Portu (P+ / P-)

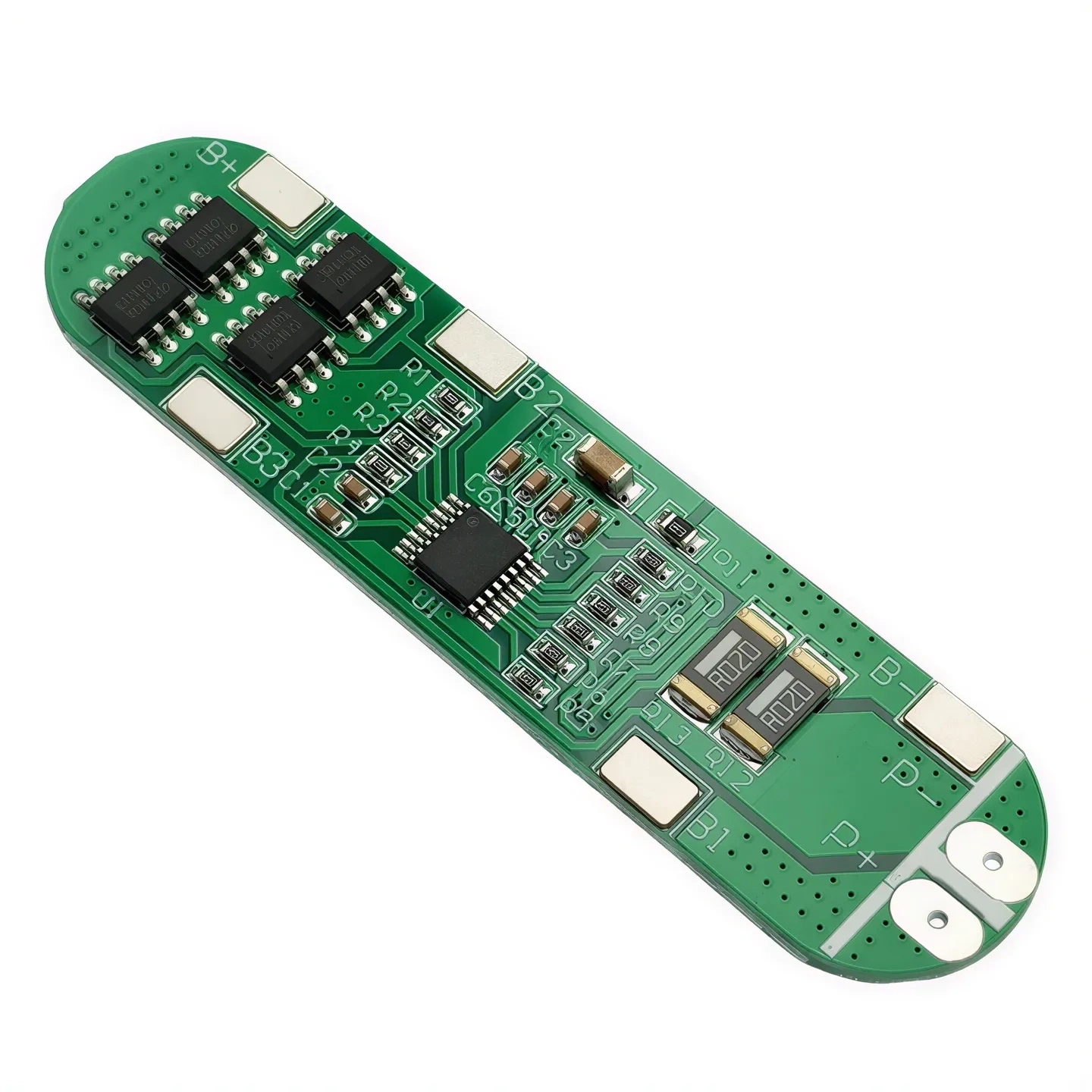

• MOSFET Yapısı: 4 Adet MOSFET
• Koruma Fonksiyonları:
  • Aşırı şarj koruması
  • Aşırı deşarj koruması
  • Aşırı akım koruması
  • Kısa devre koruması
  • Hücre balanslama fonksiyonu

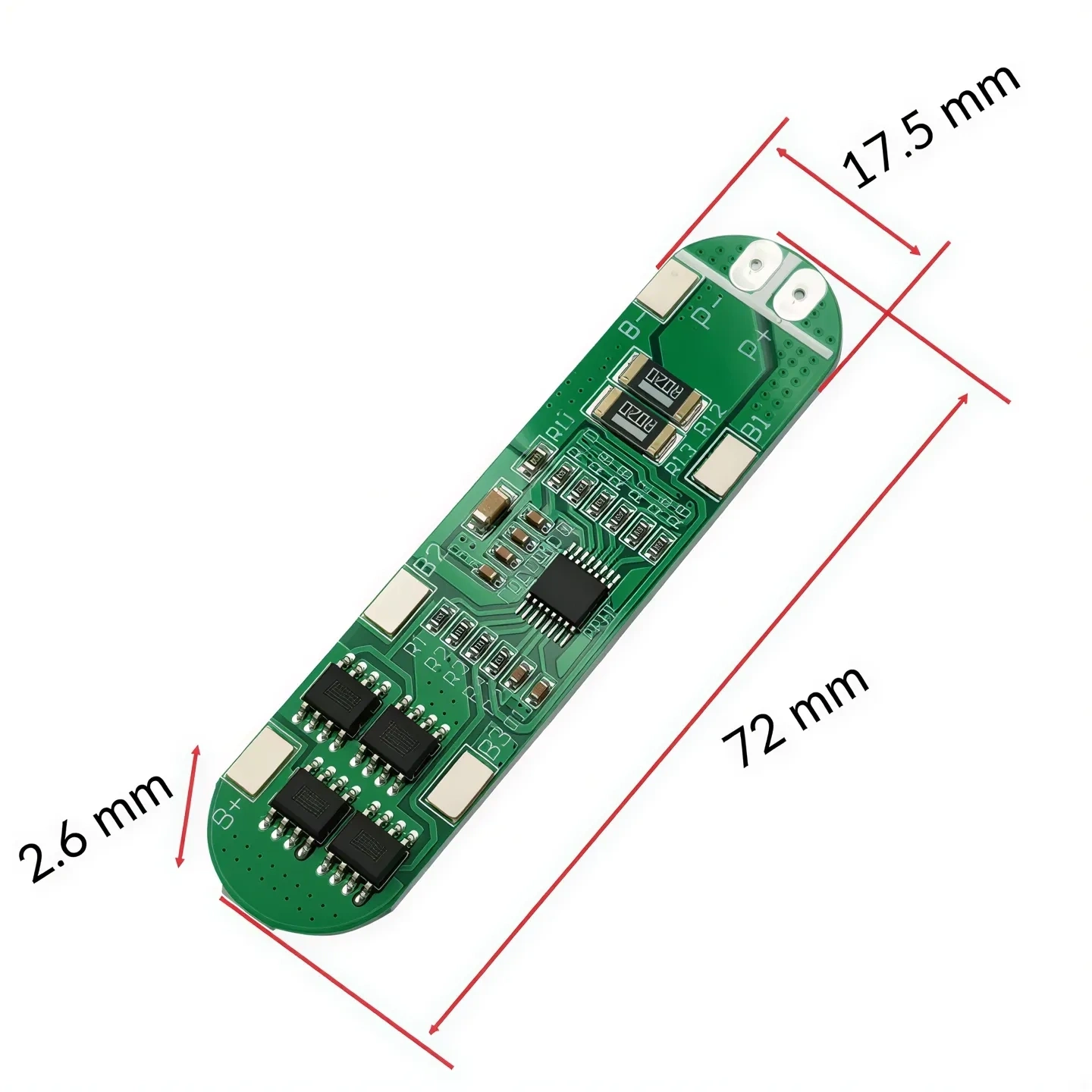

• Ölçüler: 72 x 17.5 x 2.6 mm

Kullanım Alanları

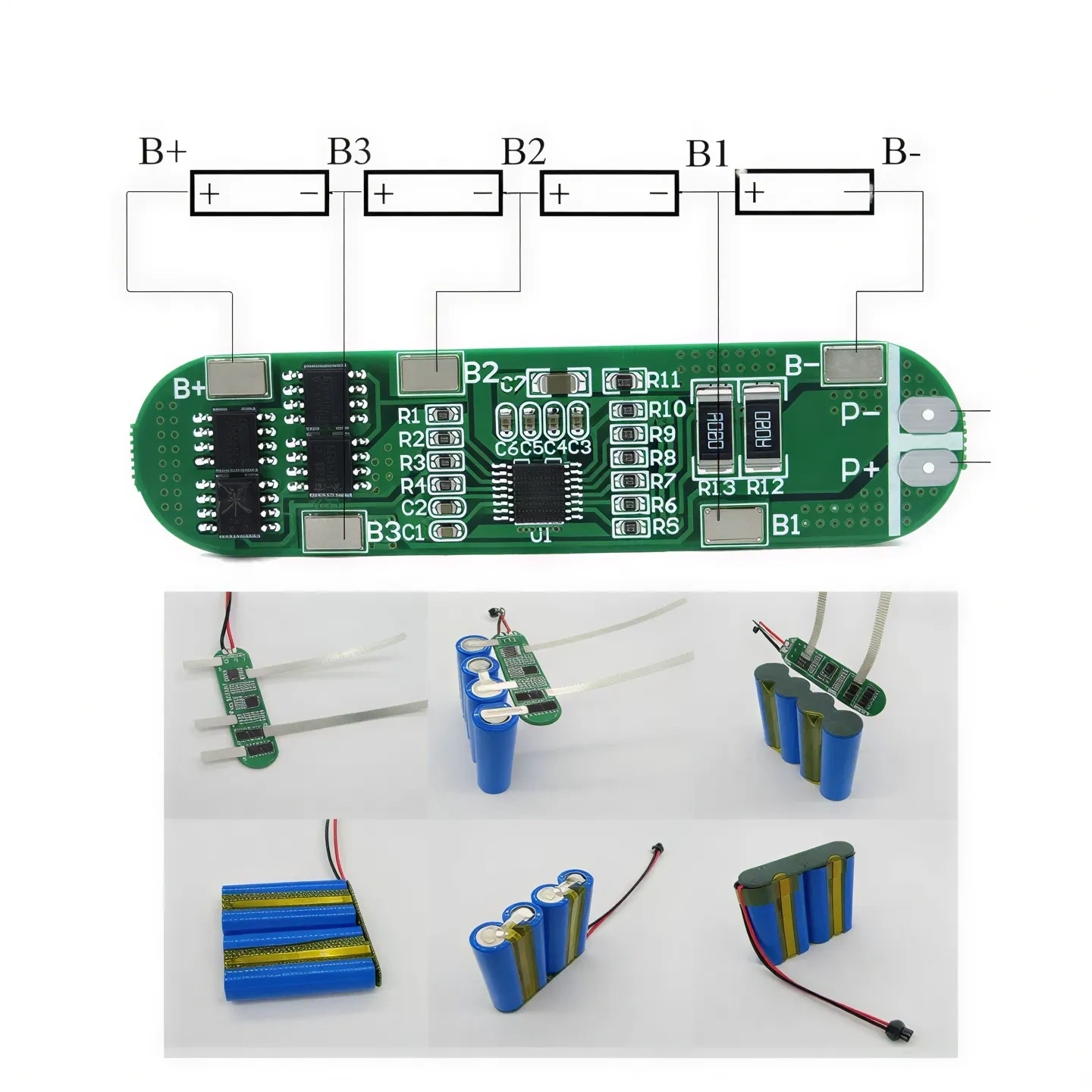

• 4S 18650 Li-ion batarya paketleri
• 21700 ve 26650 Li-ion pil paketleri
• Li-Po batarya uygulamaları
• Robotik ve otomasyon projeleri
• LED aydınlatma sistemleri
• Taşınabilir enerji sistemleri
• Elektronik cihaz batarya paketleri

Kullanım Avantajları

• Balans özelliği sayesinde hücrelerin dengeli çalışmasına yardımcı olur
• 12A deşarj kapasitesi ile orta güçlü uygulamalar için uygundur
• 4 MOSFET yapısı ile güvenilir akım yönetimi sağlar
• Kompakt yapısı sayesinde batarya paketlerine kolay entegre edilir
• Çoklu koruma fonksiyonları ile pil güvenliğini artırır

Paket İçeriği

• 1 Adet 4S 12A 14.8V Li-ion Li-Po Balanslı BMS Batarya Koruma Devresi
