1S 7.5A 3.7V Li-ion Li-Po Nikelli BMS Batarya Koruma Devresi

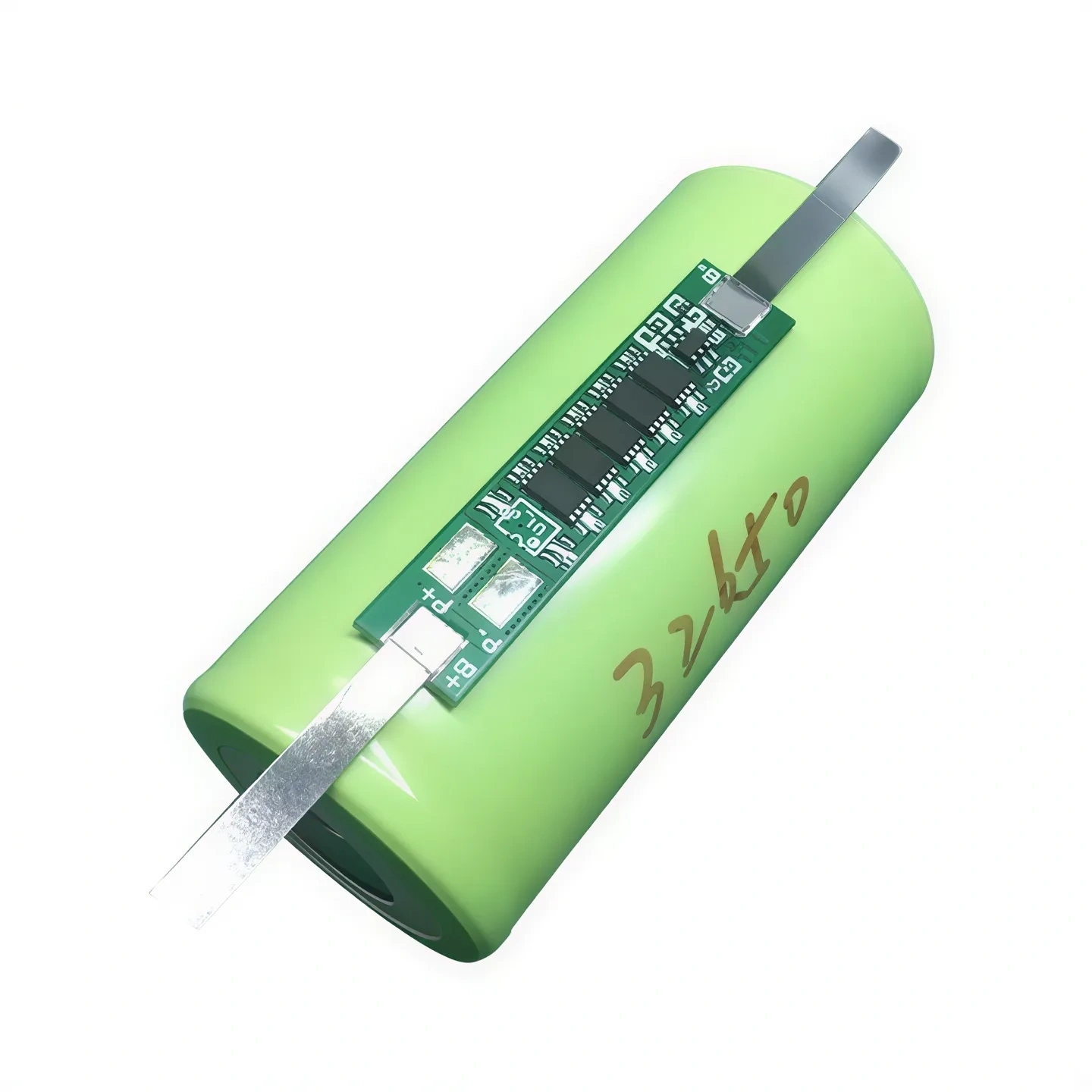

1S 7.5A nikelli BMS batarya koruma devresi, tek hücreli 3.7V Li-ion ve Li-Po pil paketlerinin güvenli şekilde şarj ve deşarj edilmesi için tasarlanmıştır. Nikel şeritli yapısı sayesinde özellikle 18650 pil paketlerine doğrudan bağlantı ve montaj kolaylığı sağlar. 4 adet güç MOSFET'i ile desteklenen yapısı sayesinde aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre korumaları sunar.

Teknik Özellikler ve Temel Bilgiler

• Hücre Serisi: 1S
• Uyumlu Olduğu Pil Tipleri: 18650 Li-ion, 21700 Li-ion ve Li-Po pil paketleri
• Çalışma Gerilim Değeri: 3.7V Nominal / 4.2V Tam Şarj
• Şarj Gerilimi: 4.2V
• Çalışma Akım Değeri: 7.5A
• Deşarj Akımı: Maksimum 7.5A
• Aşırı Şarj Koruma Voltajı: 4.25V ±0.05V
• Aşırı Şarj Kurtarma Voltajı: 4.23V ±0.05V
• Aşırı Deşarj Koruma Voltajı: 2.72V - 2.88V
• Aşırı Deşarj Kurtarma Voltajı: 2.9V - 3.1V
• Bağlantı Yapısı: Ortak Şarj ve Deşarj Portu (P+ / P-)

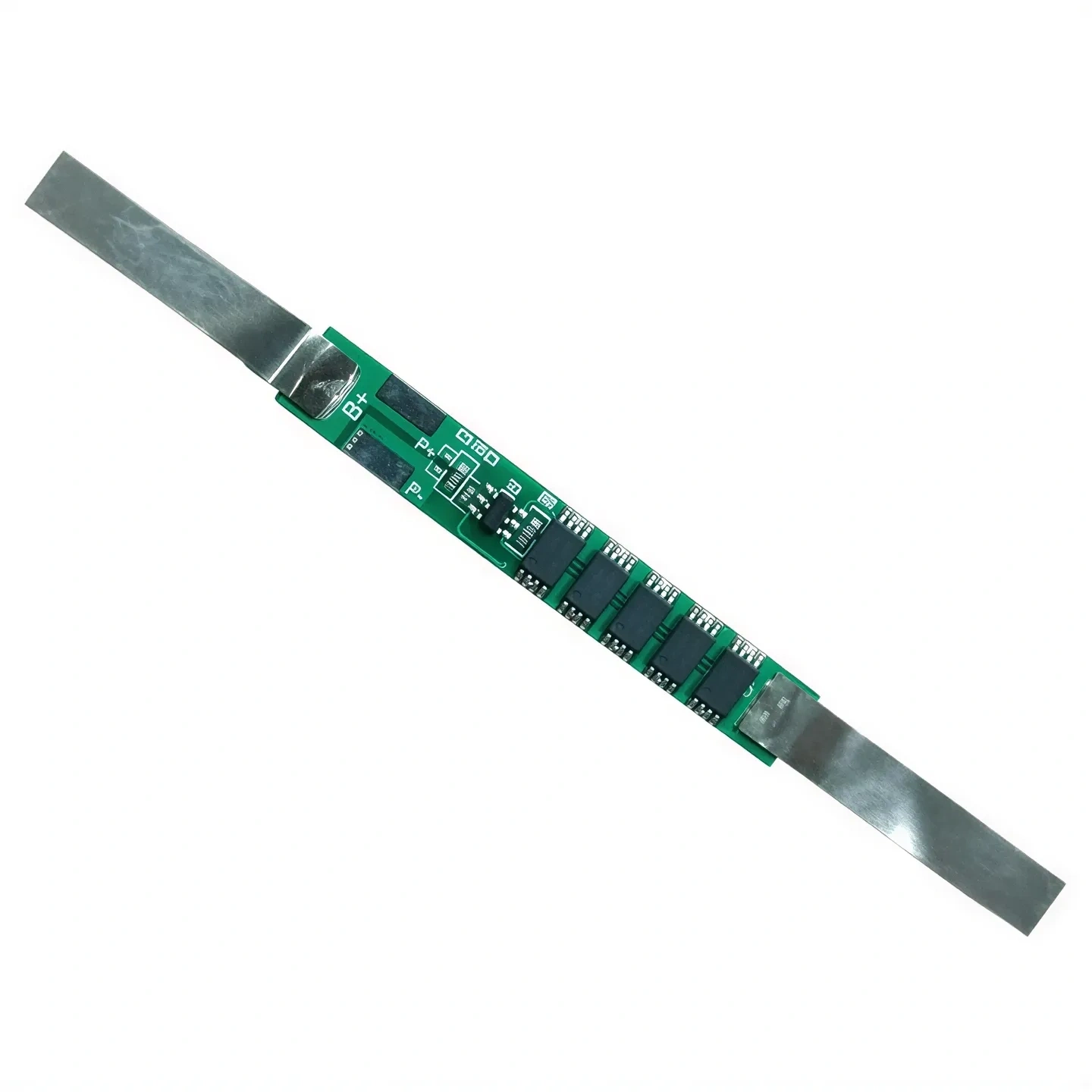

• Kart Yapısı: Şerit Tip Nikelli BMS Tasarımı
• MOSFET Yapısı: 4 Adet Güç MOSFET'i
• Koruma Fonksiyonları:
  • Aşırı şarj koruması
  • Aşırı deşarj koruması
  • Aşırı akım koruması
  • Kısa devre koruması

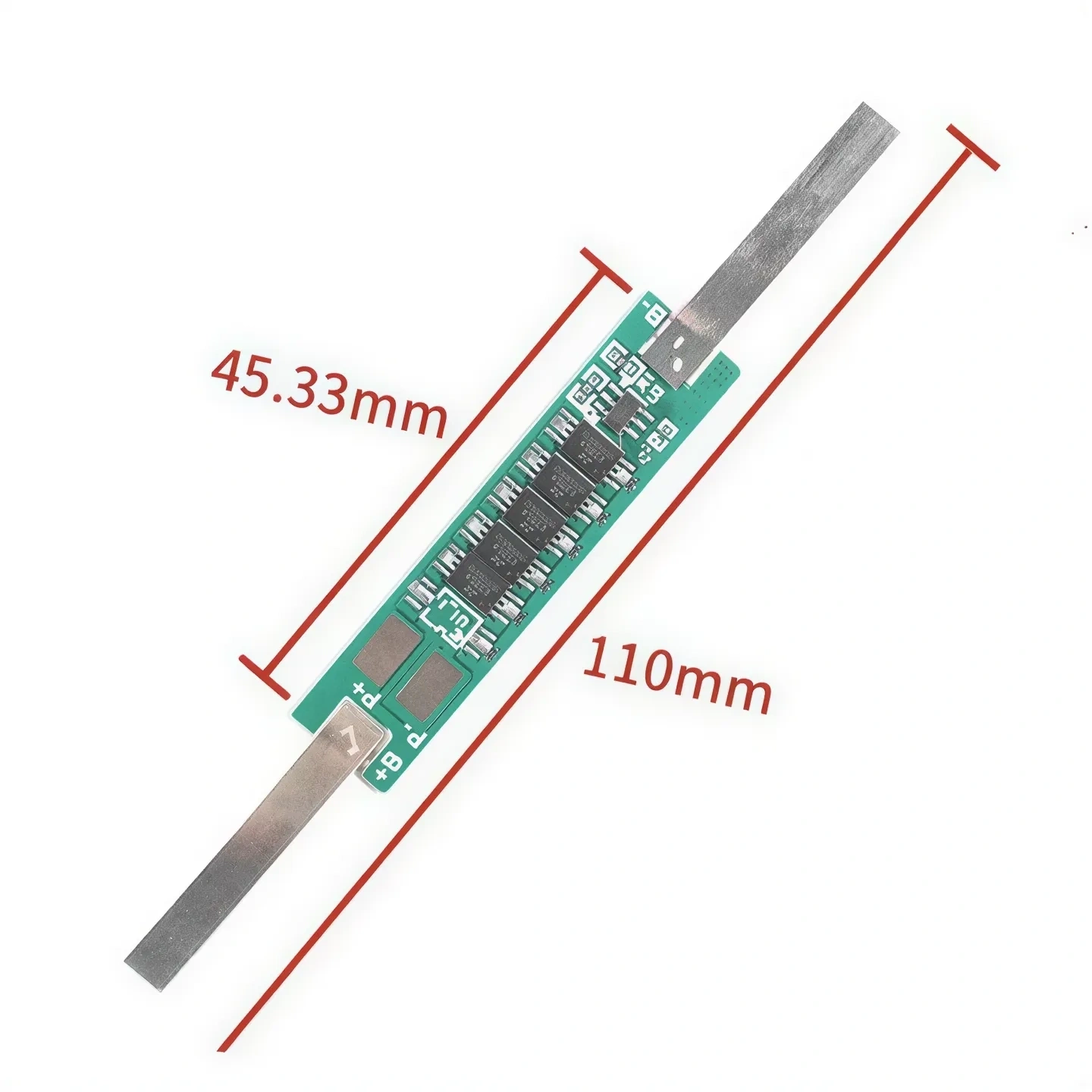

• Ölçüler: PCB Uzunluğu 45.33 mm, Toplam Uzunluk 110 mm

Kullanım Alanları

• 1S 18650 Li-ion batarya paketleri
• 21700 Li-ion pil paketleri
• Li-Po batarya uygulamaları
• Taşınabilir elektronik cihazlar
• LED aydınlatma sistemleri
• Elektronik hobi projeleri
• DIY batarya paketleri

Kullanım Avantajları

• Nikelli bağlantı yapısı sayesinde pil paketlerine kolay montaj sağlar
• 4 MOSFET yapısı ile güvenilir akım yönetimi sunar
• 7.5A akım kapasitesi ile düşük ve orta güçlü uygulamalar için uygundur
• Ortak şarj ve deşarj portu sayesinde kolay bağlantı imkanı sağlar
• Tek hücreli Li-ion ve Li-Po pil paketlerinde güvenli koruma sunar
• Çoklu koruma fonksiyonları ile batarya güvenliğini artırır

Paket İçeriği

• 1 Adet 1S 7.5A 3.7V Li-ion Li-Po Nikelli BMS Batarya Koruma Devresi
