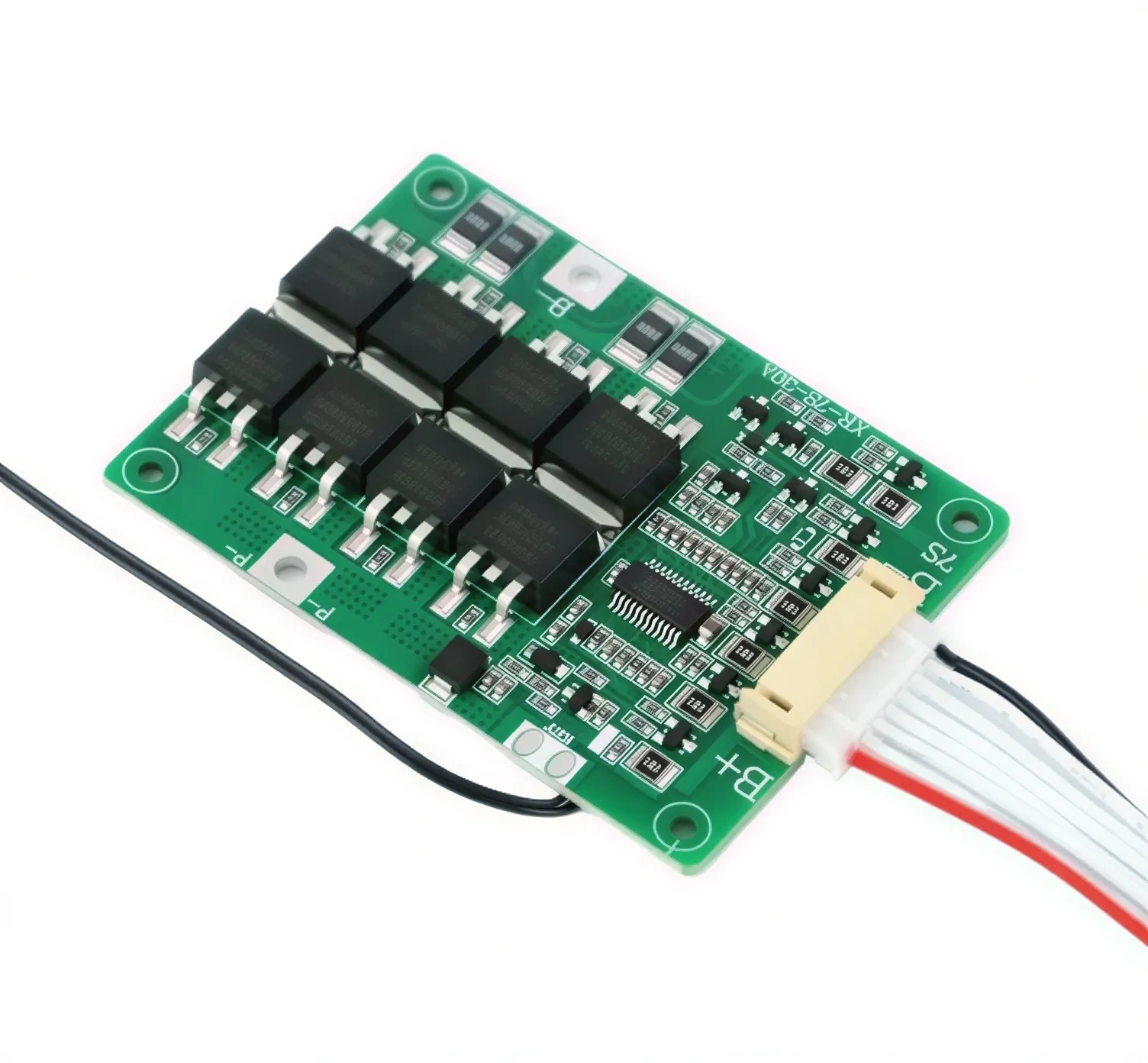

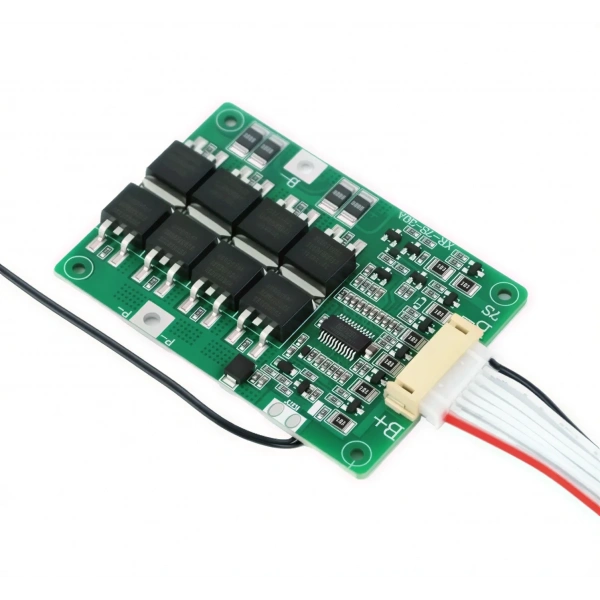

XR 7S 40A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li

XR 7S 40A balanslı BMS, yedi adet seri bağlı Li-ion hücreden oluşan batarya paketlerinin korunması ve hücre gerilimlerinin dengelenmesi için kullanılan bir batarya koruma devresidir. 3.6V veya 3.7V nominal gerilime sahip Li-ion hücrelerle oluşturulan yaklaşık 25.2V–25.9V nominal batarya paketlerine uygundur.

Devre; aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık kaynaklı risklere karşı batarya paketinin korunmasına yardımcı olur. 40A sürekli deşarj ve 40A sürekli şarj akımı kapasitesiyle uygun kablolama, hücre ve soğutma koşullarının sağlandığı yüksek akımlı uygulamalarda kullanılabilir.

42 mA pasif balans özelliği, şarjın son aşamasında seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasını destekler. Balans işlemi yaklaşık 4.15V hücre geriliminde devreye girerek daha hızlı yükselen hücrelerin gerilimini sınırlamaya yardımcı olur.

Kablolu NTC sıcaklık sensörü, batarya paketindeki sıcaklığın izlenmesini sağlar. Ortak port bağlantı yapısı sayesinde şarj ve deşarj işlemleri aynı negatif güç terminali üzerinden gerçekleştirilir.

Teknik Özellikler

Koruma ve Balans Fonksiyonları

Pasif Balans Özelliği

Devre üzerindeki pasif balans sistemi, şarj sırasında gerilimi diğerlerinden daha hızlı yükselen hücrelerdeki enerji fazlasını dirençler üzerinden azaltmaya yardımcı olur. Böylece yedi seri hücrenin gerilim seviyelerinin birbirine daha yakın tutulması desteklenir.

42 mA balans akımı, hücreler arasındaki küçük gerilim farklılıklarının zaman içerisinde azaltılmasına yöneliktir. Pasif balans özelliği kapasitesini kaybetmiş, hasarlı veya belirgin biçimde dengesiz hücreleri onarmaz. Paket kurulmadan önce hücrelerin kontrol edilmesi ve başlangıç gerilimlerinin birbirine yaklaştırılması önerilir.

Kullanım Alanları

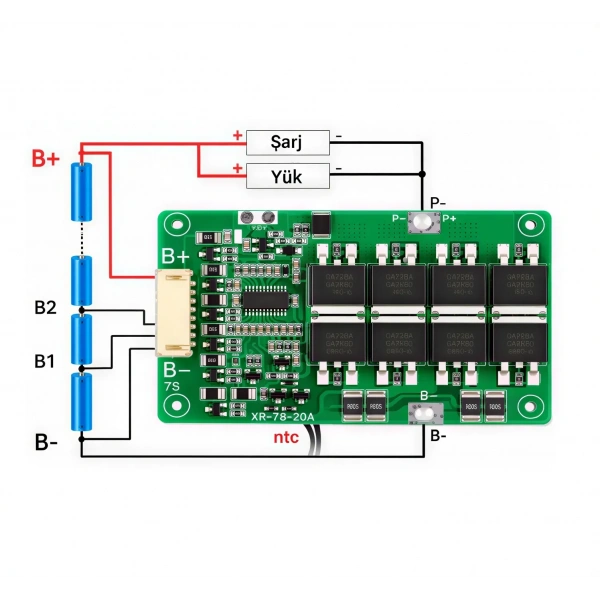

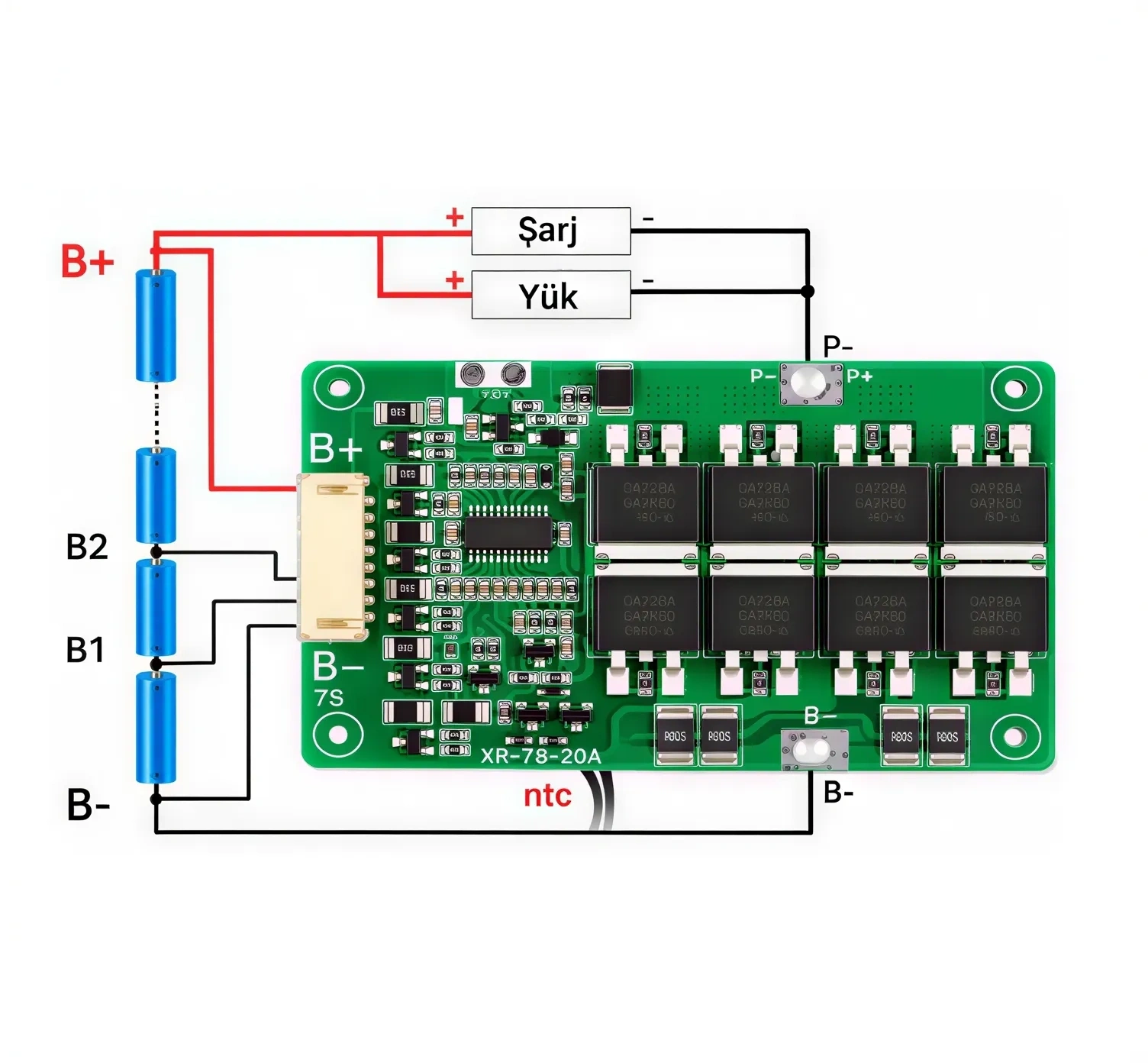

Bağlantı Bilgileri

• B-: Batarya paketinin toplam negatif ucuna bağlanır.
• P-: Şarj cihazı ve yükün ortak negatif bağlantısıdır.
• B+ / P+: Batarya, şarj cihazı ve yükün pozitif bağlantıları ortak pozitif hat üzerinden gerçekleştirilir.
• Balans soketi: B- referansından başlayarak yedi seri hücrenin bağlantı noktalarına sıralı biçimde bağlanır.
• NTC sensörü: Batarya paketindeki hücre sıcaklığının izlenmesi için uygun hücre yüzeyine yerleştirilir.

NTC Sensörünün Yerleştirilmesi

Kablonun ucundaki NTC sensörü, batarya paketinde sıcaklığın en doğru izlenebileceği hücre yüzeyine yerleştirilmelidir. Büyük batarya paketlerinde sensörün paket merkezine yakın ve ısınma ihtimali yüksek hücrelerden birinin yüzeyine sabitlenmesi tercih edilebilir.

Sensör, elektriksel yalıtım sağlayan ve sıcaklık iletimini engellemeyen uygun bir bantla hücre üzerine sabitlenmelidir. NTC sensörünün nikel şerit, güç terminali veya başka bir iletken yüzeyle elektriksel temas kurması önlenmelidir.

Bağlantı Sıralaması

• Yedi hücrenin seri bağlantısı ve toplam paket gerilimi önceden kontrol edilmelidir.
• İlk olarak B- güç bağlantısı batarya paketinin toplam negatif ucuna bağlanmalıdır.
• Balans kabloları B- referansından başlayarak hücre sırasına göre bağlanmalıdır.
• Her ardışık balans kablosu arasında yaklaşık bir hücre gerilimi bulunduğu multimetreyle doğrulanmalıdır.
• Balans soketi, kablo sıralaması kontrol edildikten sonra BMS kartına takılmalıdır.
• Son olarak P- çıkışı ile ortak pozitif güç hattı bağlanmalıdır.

Montaj ve Güvenlik Önerileri

• Devre yalnızca yedi adet seri bağlı Li-ion hücreden oluşan batarya paketlerinde kullanılmalıdır.
• LiFePO4, LTO, Ni-MH veya farklı kimyasal yapıya sahip hücre paketlerinde kullanılmamalıdır.
• Hücrelerin marka, model, kapasite, iç direnç ve kullanım geçmişi mümkün olduğunca birbirine yakın olmalıdır.
• Bağlantılar yapılırken hücre sırası ve kutup yönü kesinlikle karıştırılmamalıdır.
• 40A sürekli akıma uygun kablo kesiti, nikel veya bakır bağlantı elemanları ve sigorta kullanılmalıdır.
• 100A değeri sürekli kullanım akımı olarak değerlendirilmemelidir.
• Devre kapalı ve havasız bir alana sıkıştırılmamalı; oluşan ısının uzaklaştırılabileceği montaj koşulları sağlanmalıdır.
• PCB ve metal kapak bağlantı noktaları elektriksel olarak yalıtılmalıdır.
• Ürün su geçirmez değildir; nemden, sıvıdan ve iletken kirlerden korunmalıdır.
• NTC sensörü kesilmemeli, kısa devre edilmemeli veya devreden çıkarılmamalıdır.
• Batarya paketi montajı, lityum pil güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

40A değeri, uygun hücre, bağlantı iletkeni, kablo kesiti, montaj ve soğutma koşulları altında belirtilen sürekli çalışma akımıdır. 100A değeri sürekli çıkış kapasitesi değil, devrenin anlık aşırı akım koruma seviyesidir.

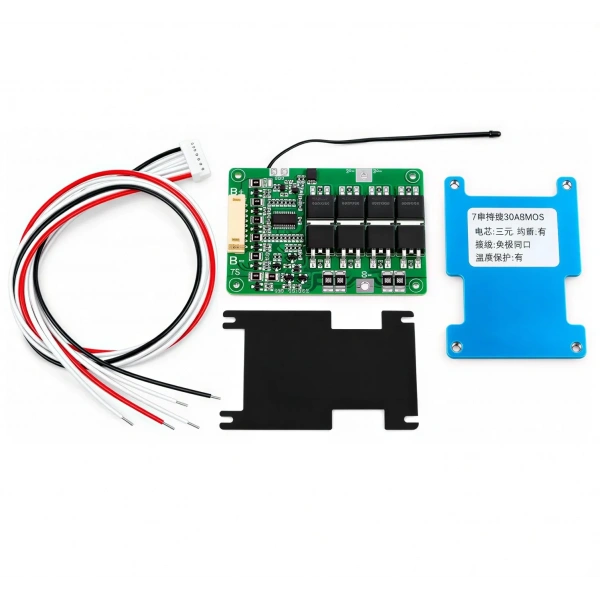

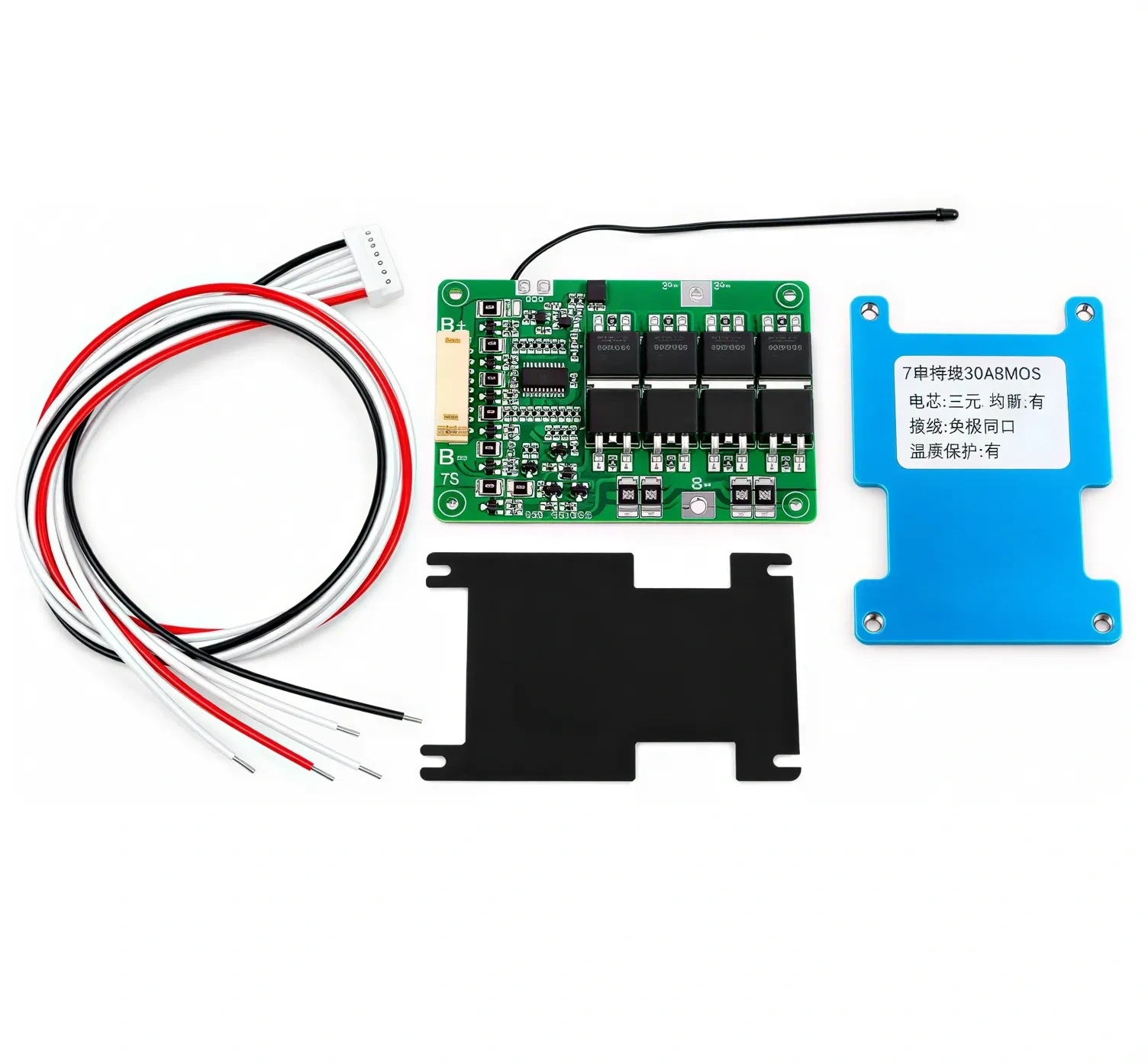

Paket İçeriği

1 Adet XR 7S 40A Balanslı Li-ion BMS Batarya Koruma Devresi – NTC'li
1 Adet 7S Balans Bağlantı Kablosu
