XR 1S 3A Li-ion Yuvarlak BMS Batarya Koruma Devresi – Nikelli

XR 1S 3A Li-ion yuvarlak BMS, tek hücreli lityum iyon batarya sistemlerinde hücrenin güvenli çalışma sınırları içerisinde kalmasına yardımcı olan kompakt bir pil koruma devresidir. 1S yapıdaki 3.6V–3.7V nominal gerilimli Li-ion hücrelerle kullanılmak üzere tasarlanmıştır.

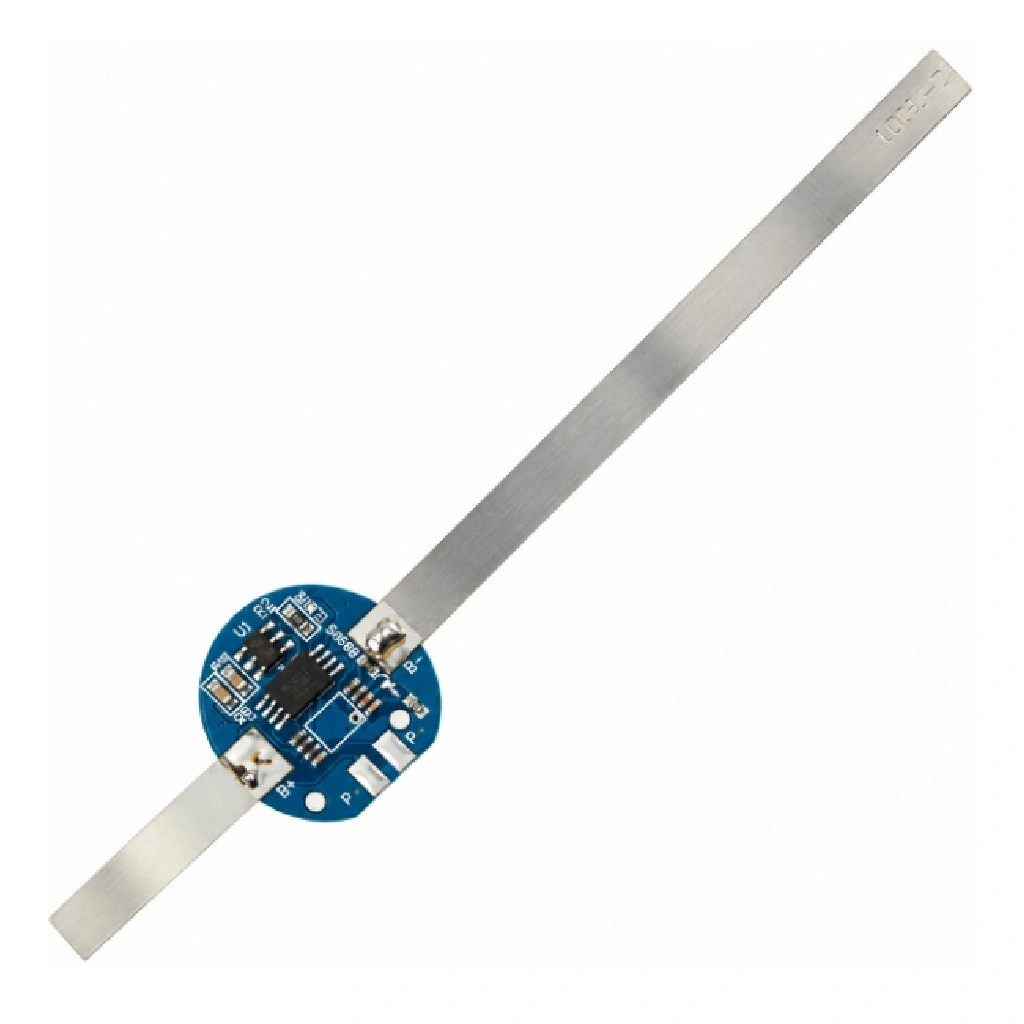

Yuvarlak PCB formu, özellikle silindirik hücrelerin uç kısmına yerleştirilen kompakt batarya tasarımlarında montaj kolaylığı sağlar. Kart üzerinde hazır olarak bulunan nikel bağlantı şeritleri, uygun punta kaynak makinesi kullanılarak hücre ve batarya paketi bağlantılarının oluşturulmasına imkân verir.

Devre; aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre durumlarına karşı koruma sağlar. Ürün 3A akım sınıfında adlandırılmakla birlikte ayrıntılı teknik veriler sürekli şarj ve deşarj akımının 2A seviyesinde tutulması gerektiğini, 3A değerinin ise aşırı akım koruma sınırı olduğunu göstermektedir.

XR 1S 3A Li-ion Yuvarlak BMS Teknik Özellikleri

Uygulama Alanları

Ürün Özellikleri ve Avantajları

• Tek hücreli Li-ion bataryalarda temel elektriksel koruma sağlar.
• Yuvarlak PCB yapısı, silindirik hücrelerin uç kısmına yakın yerleşimi kolaylaştırır.
• Hazır nikel şeritleri sayesinde batarya paketi montajında ilave bağlantı şeridi ihtiyacını azaltır.
• Aşırı şarj ve aşırı deşarj durumlarında hücrenin zarar görme riskini azaltmaya yardımcı olur.
• Aşırı akım ve kısa devre koşullarında çıkışı keserek devreyi ve hücreyi korumaya yardımcı olur.
• Kompakt yapısıyla alanın sınırlı olduğu batarya tasarımlarında kullanılabilir.
• 1S yapısı sayesinde hücreler arası balans bağlantısı gerektirmez.

Bağlantı ve Kullanım Bilgileri

• Devre yalnızca tek seri hücreden oluşan 1S Li-ion batarya sistemlerinde kullanılmalıdır.
• Nikel şeritler hücreye uygun bir punta kaynak makinesiyle bağlanmalıdır.
• Batarya ve çıkış bağlantıları kart üzerindeki kutup işaretlerine göre yapılmalıdır.
• Şarj cihazı ve yük bağlantısı, kartın bağlantı düzenine uygun biçimde gerçekleştirilmelidir.
• Sürekli çalışma akımının 2A seviyesini aşmaması önerilir.
• Motor gibi ilk hareket anında yüksek akım çeken yüklerde kalkış akımı ayrıca hesaplanmalıdır.
• Montajdan önce hücrenin akım kapasitesi, cihazın tüketimi ve BMS değerleri birlikte değerlendirilmelidir.

Ürün adındaki 3A değeri doğrudan önerilen sürekli çalışma akımı olarak değerlendirilmemelidir. Ayrıntılı teknik veriler sürekli şarj ve deşarj akımını 2A, aşırı akım korumasını yaklaşık 3A olarak belirtmektedir. Bu ürün LiFePO4, Li-Titanat, Ni-MH veya Ni-Cd hücrelerle kullanıma uygun değildir. BMS bir şarj cihazı değildir; bataryanın şarj edilmesi için 1S Li-ion kimyasına uygun, 4.2V sonlandırma gerilimli bir CC/CV şarj devresi kullanılmalıdır.

Paket İçeriği

1 Adet XR 1S 3A Li-ion Yuvarlak BMS Batarya Koruma Devresi – Nikelli
