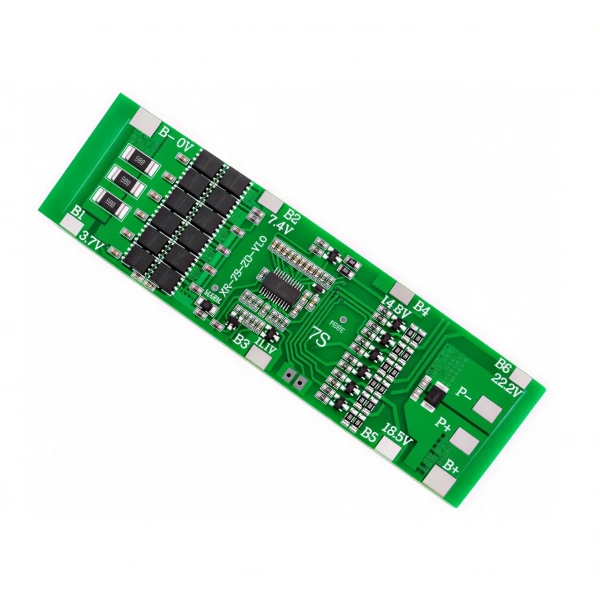

XR 7S 30A Balanslı Li-ion BMS Batarya Koruma Devresi – 70A Pik

XR 7S 30A Balanslı Li-ion BMS, bataryanızı 70A pik akıma karşı korur.

Kategori: Li-ion BMS
Ürün Kodu: KOM-0273
Stok: 20

%13

463.49 TL

403.68 TL

78.05 TL 'den başlayan taksitlerle

Karşılaştır

Fiyat Alarmı

XR 7S 30A Balanslı Li-ion BMS Batarya Koruma Devresi – 70A Pik

XR 7S 30A balanslı Li-ion BMS, yedi adet seri bağlı lityum iyon hücreden oluşturulan batarya paketlerinin korunması ve yönetilmesi için geliştirilmiş bir batarya koruma devresidir. 30A sürekli çalışma akımı ve 70A anlık koruma akımıyla uygun 7S Li-ion batarya uygulamalarında kullanılabilir.

7S Li-ion batarya paketlerinin nominal gerilimi, kullanılan hücrenin nominal gerilimine bağlı olarak yaklaşık 25.2V–25.9V seviyesindedir. Paket tam şarj edildiğinde gerilim 29.4V seviyesine ulaşır. Kart, yalnızca 4.2V tam şarj gerilimine sahip Li-ion hücrelerle kullanılmalıdır.

Entegre pasif balans devresi, şarjın üst gerilim bölgesinde hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur. Ortak port bağlantı yapısında şarj ve deşarj işlemleri aynı negatif çıkış üzerinden gerçekleştirilir.

Teknik Özellikler

Ürün Grubu	XR BMS
Ürün Tipi	Li-ion Batarya Koruma ve Balans Devresi
Uyumlu Pil Kimyası	Li-ion
Seri Hücre Sayısı	7S
Nominal Paket Gerilimi	Yaklaşık 25.2V–25.9V
Tam Şarj Gerilimi	29.4V
Önerilen Şarj Gerilimi	29.4V
Sürekli Deşarj Akımı	30A
Anlık Koruma Akımı	70A
Sürekli Şarj Akımı	30A
Tek Hücre Aşırı Şarj Koruması	4.25V ± 0.025V
Tek Hücre Aşırı Deşarj Koruması	2.7V ± 0.08V
Balans Başlangıç Gerilimi	4.15V ± 0.025V
Balans Akımı	40 mA
Balans Tipi	Pasif Balans
MOSFET Sayısı	12 Adet
Bağlantı Yöntemi	Ortak Port
Balans Bağlantısı	Soketsiz, lehim pedli bağlantı
Çalışma Güç Tüketimi	≤ 30 µA
Ana Devre İletim Direnci	≤ 50 mΩ
Çalışma Sıcaklığı	-40°C ile +80°C
Kart Boyutları	108 × 34 × 2.8 mm
Smart / Bluetooth Özelliği	Yok

Koruma ve Balans Özellikleri

Aşırı şarj durumunda hücrelerin belirlenen üst gerilim sınırının üzerine çıkmasını önlemeye yardımcı olur.
Aşırı deşarj koruması, hücre gerilimi güvenli seviyenin altına düştüğünde çıkışın kesilmesini destekler.
Aşırı akım ve kısa devre koşullarında batarya paketinin ve bağlı yükün korunmasına yardımcı olur.
Pasif balans devresi, seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasını destekler.
12 MOSFET'li güç katı, 30A sürekli akım sınıfındaki uygulamalarda anahtarlama ve koruma işlevlerini gerçekleştirir.

Kullanım Alanları

7S 18650 Li-ion batarya paketleri
Elektrikli bisiklet bataryaları
Elektrikli scooter bataryaları
Robotik ve mobil platformlar

Akülü cihaz bataryaları
Taşınabilir DC güç sistemleri
Batarya yenileme uygulamaları
Özel üretim 7S Li-ion bataryalar

Bağlantı ve Montaj Bilgileri

B− bağlantısı batarya paketinin toplam negatif ucuna bağlanmalıdır.
P− bağlantısı ortak şarj ve deşarj negatif çıkışıdır.
P+ bağlantısı batarya paketinin pozitif çıkış hattıdır.
B1–B6 ara hücre bağlantıları, kart üzerindeki sıralamaya uygun biçimde yapılmalıdır.
B+ bağlantısı batarya paketinin toplam pozitif ucuna bağlanmalıdır.
Balans ve güç kabloları bağlanmadan önce hücre sırası ve gerilimleri multimetreyle kontrol edilmelidir.
Kart üzerindeki balans bağlantıları soketsiz olduğundan uygun kesitteki kablolar doğrudan lehim pedlerine bağlanmalıdır.

Bu ürün yalnızca 7S Li-ion batarya paketleri için uygundur. LiFePO4 hücrelerle veya farklı seri hücre sayısına sahip paketlerle kullanılmamalıdır. 70A değeri sürekli çalışma akımı değil, kısa süreli anlık koruma akımıdır. Sürekli yük akımı 30A sınırını aşmamalıdır.

Paket İçeriği

1 Adet XR 7S 30A Balanslı Li-ion BMS Batarya Koruma Devresi – 70A Pik
