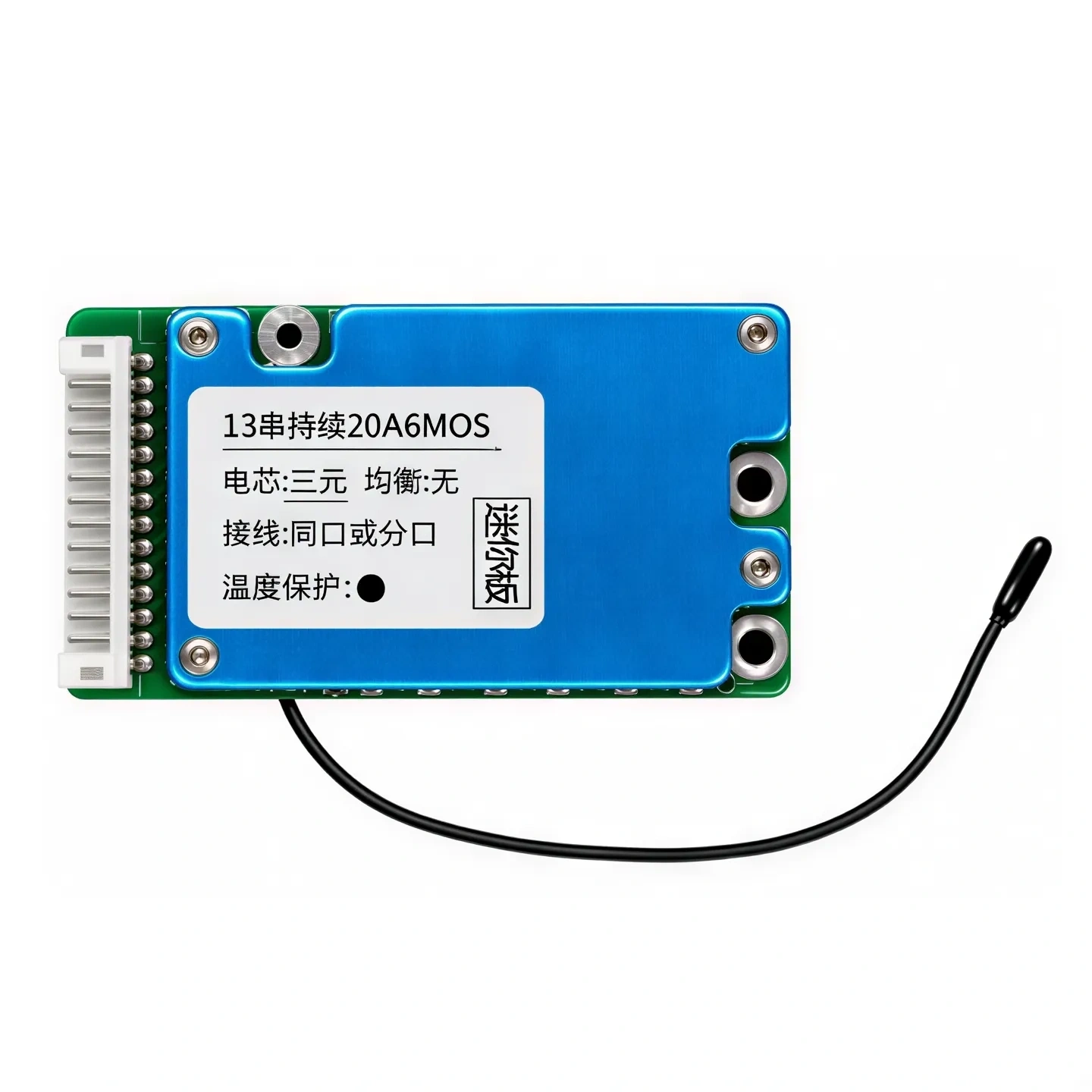

XR 13S 20A Balanssız Li-ion Mini BMS Batarya Koruma Devresi – NTC'li

XR 13S 20A balanssız Li-ion mini BMS, seri bağlı 13 adet lityum iyon hücreden oluşan batarya paketlerinin korunması için tasarlanmış kompakt bir batarya yönetim devresidir. 20A sürekli deşarj kapasitesiyle özellikle alanın sınırlı olduğu elektrikli bisiklet, scooter ve taşınabilir güç uygulamalarında kullanılabilir.

Küçük boyutlu devre yapısı sayesinde dar batarya kutularına ve kompakt elektronik sistemlere yerleştirilebilir. Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre gibi temel elektriksel koruma fonksiyonlarıyla batarya paketinin güvenli çalışma koşullarında tutulmasına yardımcı olur.

Üründe bulunan kablolu NTC sıcaklık sensörü, batarya paketinin sıcaklığının takip edilmesini sağlar. Hücrelerin bulunduğu uygun bir noktaya yerleştirilen sensör, aşırı sıcaklık durumunda BMS’nin koruma fonksiyonunu devreye almasına yardımcı olur.

Bu model balanssız yapıdadır. Hücrelerin gerilimlerini birbirine eşitlemez; bu nedenle batarya paketinin benzer kapasiteye, iç dirence ve kullanım geçmişine sahip dengeli hücrelerle hazırlanması önemlidir.

XR 13S 20A Li-ion Mini BMS Teknik Özellikleri

Koruma Fonksiyonları

Balanssız BMS Ne Anlama Gelir?

Bu BMS üzerinde hücrelerin gerilimlerini birbirine eşitleyen bir balans devresi bulunmaz. BMS, hücre gerilimlerini koruma amacıyla izler ancak hücreler arasındaki gerilim farklılıklarını aktif veya pasif olarak dengelemez.

• Batarya paketi benzer kapasite ve iç dirence sahip hücrelerden oluşturulmalıdır.
• Pakete bağlanmadan önce hücre gruplarının gerilimleri birbirine yakın olmalıdır.
• Hücre gerilimleri belirli aralıklarla ayrı ayrı kontrol edilmelidir.
• Gerektiğinde harici bir balans devresi kullanılmalıdır.

Kullanım Alanları

Bağlantı Bilgileri

NTC Sensörünün Yerleştirilmesi

• NTC sensörü, batarya paketinde sıcaklığın en yoğun oluşabileceği orta bölgedeki hücrelerden birinin yüzeyine temas edecek şekilde yerleştirilmelidir.
• Sensör ucu, elektriksel kısa devre oluşturmayacak biçimde yalıtılarak sabitlenmelidir.
• Sensör doğrudan metal bağlantı şeritlerinin veya açık terminal noktalarının üzerine yerleştirilmemelidir.
• Sensör kablosu ezilmemeli, keskin biçimde bükülmemeli veya yüksek akım kablolarıyla mekanik baskı altında bırakılmamalıdır.
• Ürünün sıcaklık kesme ve yeniden devreye girme eşikleri doğrulanmadığından HTML içerisinde kesin sıcaklık değeri belirtilmemiştir.

Montaj ve Güvenlik Bilgileri

• Ürün yalnızca 13 seri bağlı, hücre başına 4.2V tam şarj gerilimine sahip Li-ion batarya paketlerinde kullanılmalıdır.
• LiFePO4 hücrelerin çalışma gerilimleri farklı olduğundan bu ürün LiFePO4 bataryalarla kullanılmamalıdır.
• 13S Li-ion batarya paketi için 54.6V çıkışlı, Li-ion kimyasına uygun CC-CV şarj cihazı kullanılmalıdır.
• Hücre algılama kabloları, batarya paketinin negatif terminalinden başlanarak doğru sırayla bağlanmalıdır.

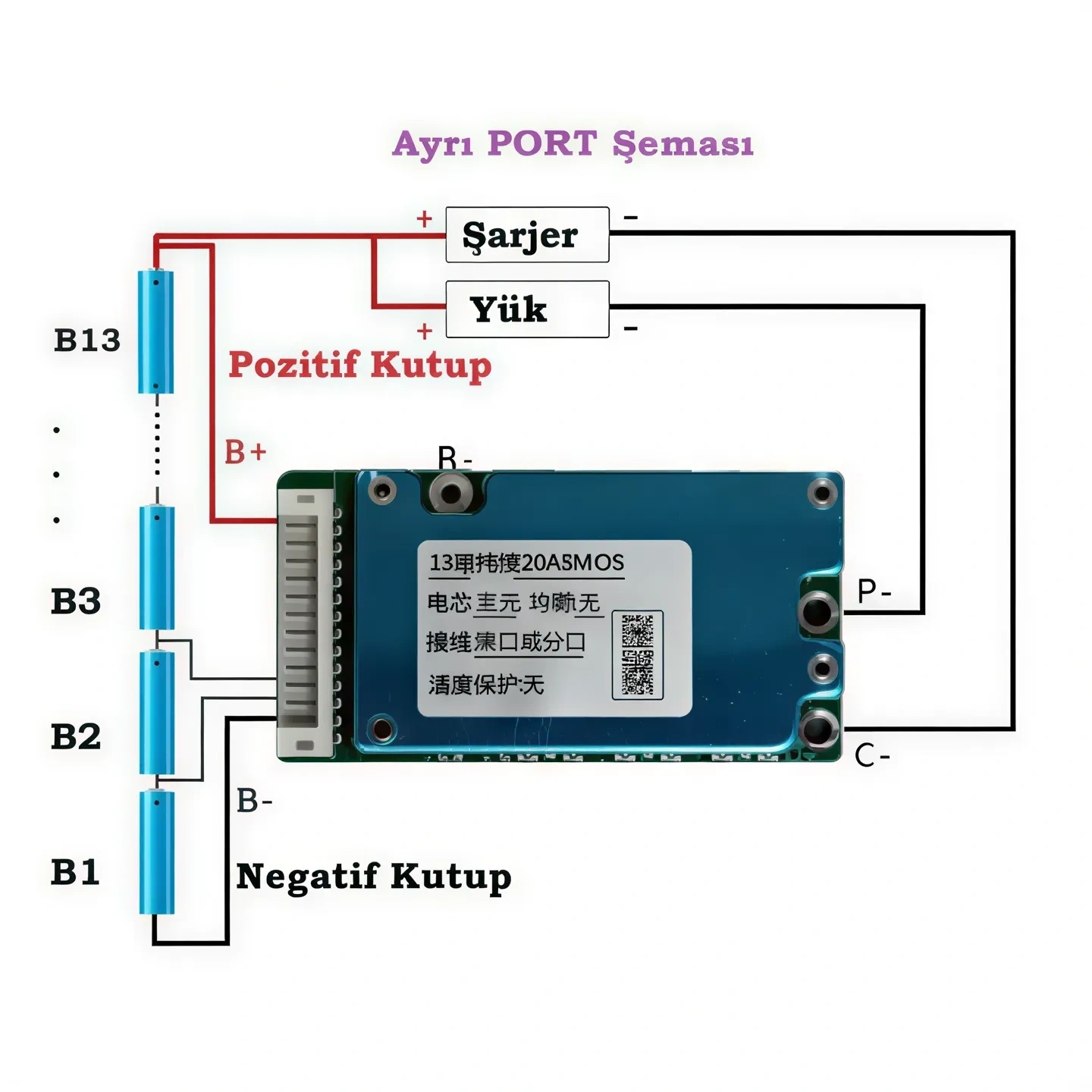

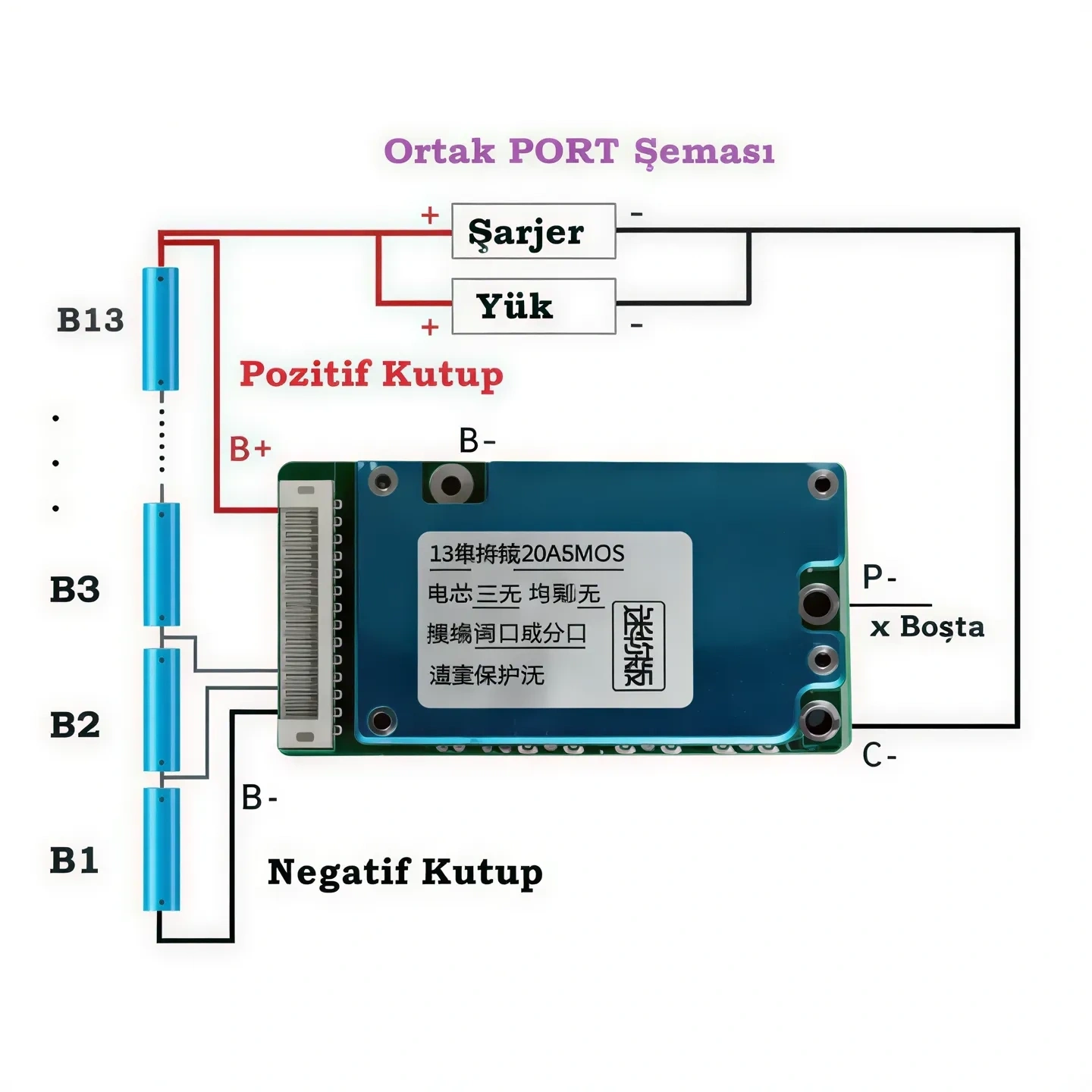

• Ürünün ortak veya ayrı port yapısı, devre üzerindeki bağlantı işaretleri kontrol edilerek belirlenmelidir.
• NTC sensörü kullanılmadan veya sensör bağlantısı değiştirilerek BMS’nin sıcaklık koruması devre dışı bırakılmamalıdır.
• Kablo kesitleri, bağlantı elemanları ve sigorta değeri sistemin çalışma akımına uygun seçilmelidir.
• Yanlış bağlantı sırası, kısa devre veya ters kutuplama BMS devresinde kalıcı hasara neden olabilir.
• BMS su geçirmez değildir; nemden, sıvılardan ve iletken metal parçalardan korunmalıdır.
• Montaj ve ilk çalıştırma işlemleri lityum batarya sistemleri konusunda deneyimli kişiler tarafından gerçekleştirilmelidir.

Bu ürün balanssızdır ancak NTC sıcaklık sensörüne sahiptir. NTC sensörü sıcaklık koruması sağlar; hücreler arasındaki gerilim farklarını dengelemez. Batarya hücrelerinin başlangıçta eşlenmesi ve hücre gerilimlerinin kullanım süresince düzenli olarak kontrol edilmesi gerekir.

Paket İçeriği

1 Adet XR 13S 20A Balanssız Li-ion Mini BMS Batarya Koruma Devresi – NTC'li
