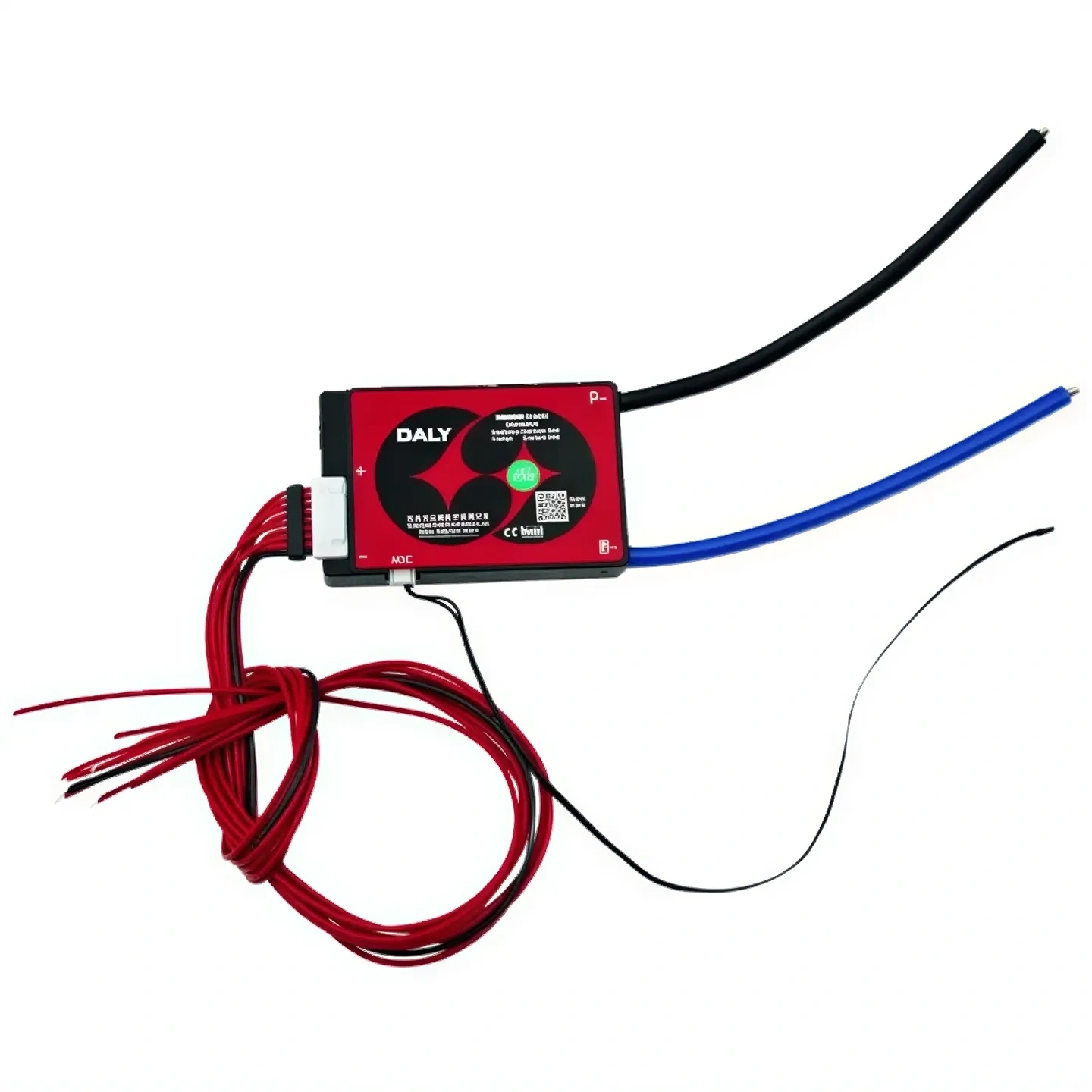

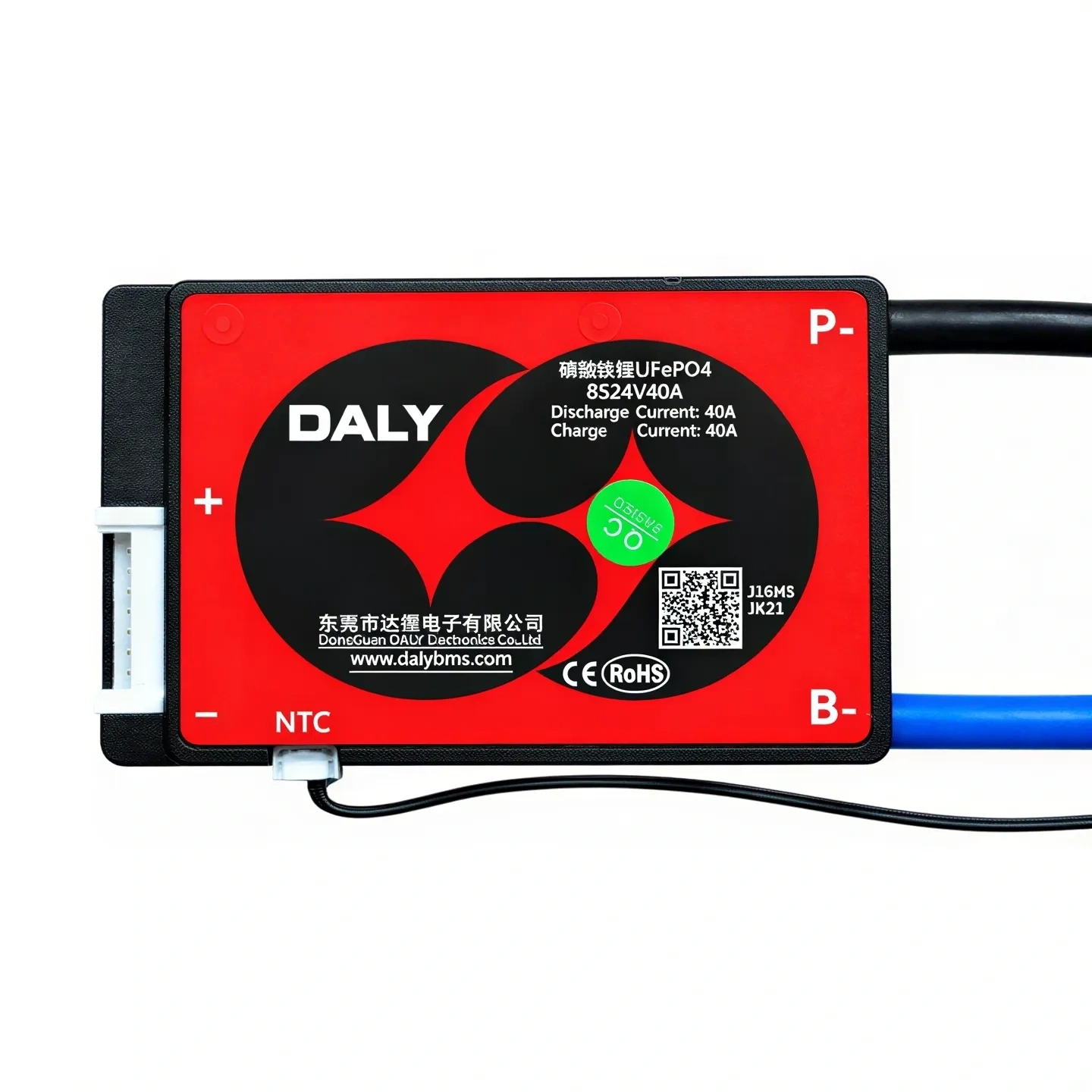

DALY 8S 40A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li

DALY 8S 40A balanslı LiFePO4 BMS, seri bağlı sekiz adet LiFePO4 hücreden oluşan 24V sınıfı batarya paketlerinin korunması için geliştirilmiş donanım tipi bir batarya koruma devresidir. 40A sürekli şarj ve 40A sürekli deşarj akımı desteği sayesinde uyumlu enerji depolama, mobil güç ve DC motor uygulamalarında kullanılabilir.

BMS; aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık kaynaklı risklere karşı batarya paketinin korunmasına yardımcı olur. Dahili pasif balans devresi hücre gerilimleri arasındaki farklılıkları azaltırken NTC sıcaklık sensörü batarya sıcaklığının takip edilmesini sağlar.

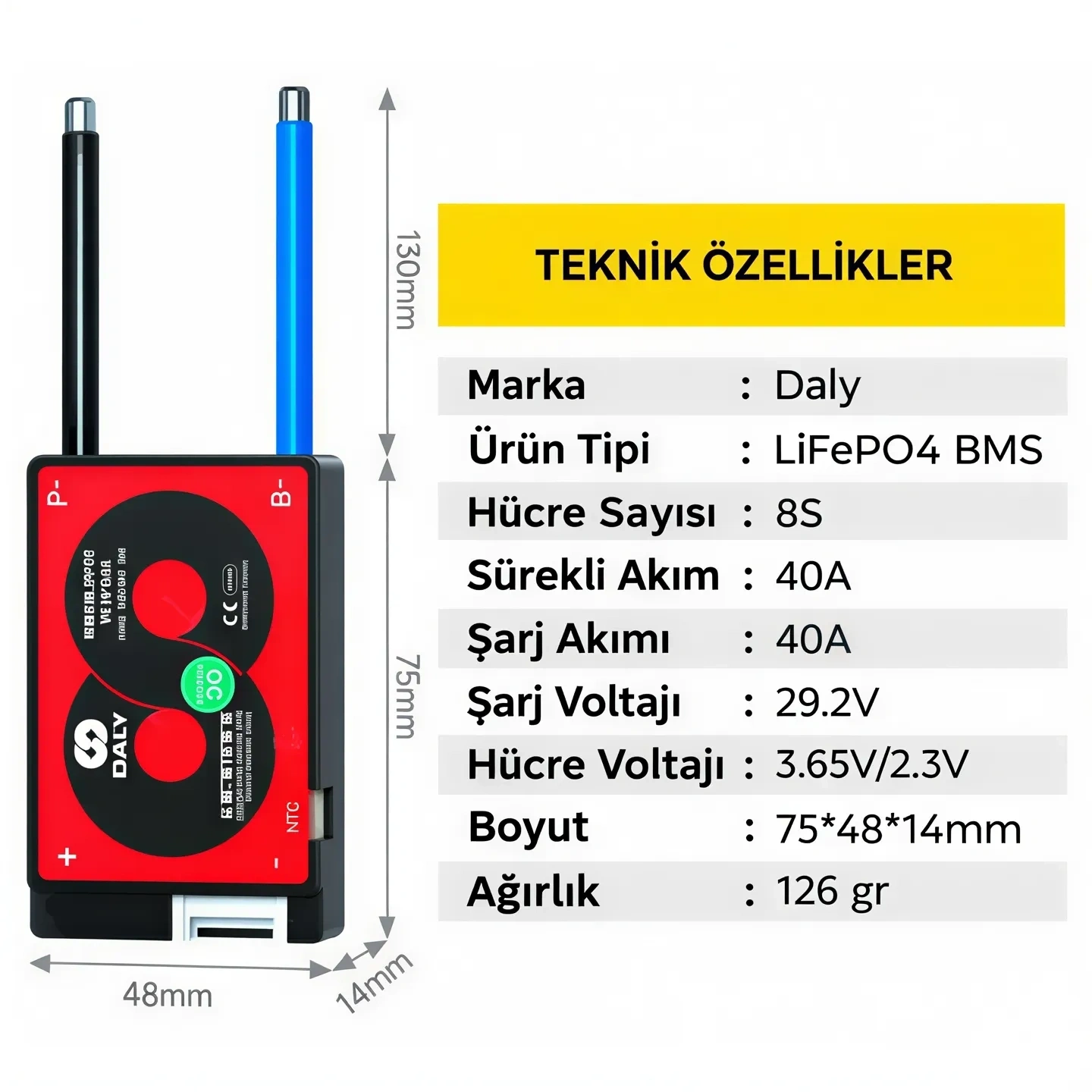

DALY 8S 40A LiFePO4 BMS Teknik Özellikleri

Koruma ve Balans Fonksiyonları

Kullanım Alanları

Ürün Avantajları

• 8S LiFePO4 batarya paketleri için özel olarak yapılandırılmıştır.
• 40A sürekli şarj ve 40A sürekli deşarj akımı desteği sunar.
• Pasif balans devresi hücre gerilimleri arasındaki farklılıkların azaltılmasına yardımcı olur.
• NTC sıcaklık sensörüyle termal koruma sağlar.
• Ortak port bağlantısı şarj ve yük kablolamasını kolaylaştırır.
• 75 × 48 × 14 mm ölçülerindeki kompakt gövdesi batarya kutularına kolayca yerleştirilebilir.
• Harici ekran, uygulama veya haberleşme bağlantısı gerektirmeden donanım tabanlı koruma sağlar.

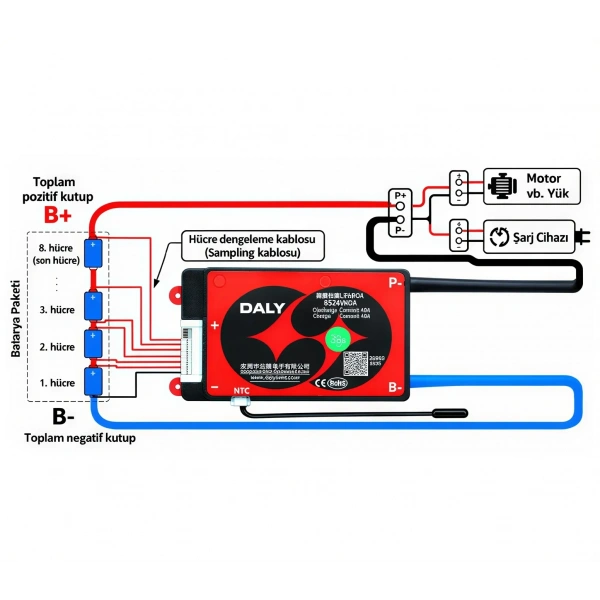

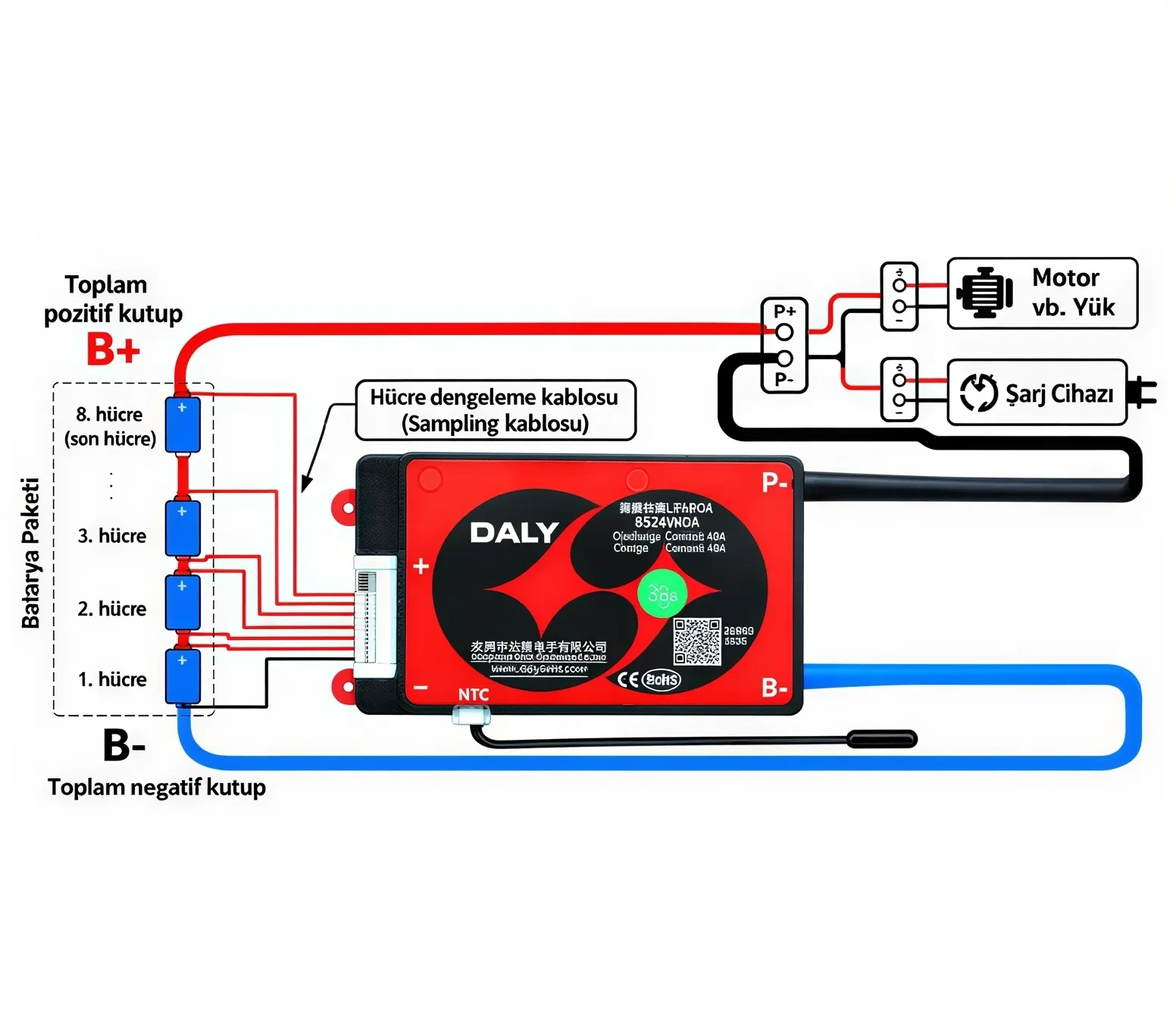

Bağlantı Bilgileri

• B− kablosu: Batarya paketinin ana negatif ucuna bağlanır.
• P− kablosu: Şarj cihazı ve yükün ortak negatif bağlantısıdır.
• B+ / P+ bağlantısı: Batarya pozitif ucu doğrudan şarj cihazı ve yükün pozitif ucuna bağlanır.
• Balans soketi: B0 noktasından başlanarak sekiz hücrenin bağlantı sırasına uygun biçimde bağlanmalıdır.
• NTC sensörü: Batarya hücrelerinin sıcaklığını doğru algılayabilecek uygun bir yüzeye sabitlenmelidir.

Montaj ve Güvenlik Önerileri

• Ürün yalnızca sekiz seri bağlı LiFePO4 hücreden oluşan batarya paketlerinde kullanılmalıdır.
• Li-ion, LiPo veya farklı kimyasal yapıya sahip batarya paketlerinde kullanılmamalıdır.
• Balans kablosu BMS'ye takılmadan önce tüm hücre bağlantıları multimetreyle kontrol edilmelidir.
• Balans kablolarının yanlış sırada bağlanması BMS'nin kalıcı olarak hasar görmesine neden olabilir.
• Aynı batarya paketinde aynı marka, model, kapasite ve kullanım geçmişine sahip hücreler kullanılmalıdır.
• Güç kabloları, konnektörler ve sigorta değeri 40A sürekli akıma uygun seçilmelidir.
• Kablo bağlantıları gevşek bırakılmamalı ve kısa devreye karşı yalıtılmalıdır.
• BMS tamamen kapalı ve hava dolaşımı olmayan bir bölmeye yerleştirilmemelidir.
• Batarya sisteminde BMS'ye ek olarak uygun değerli bir ana sigorta kullanılması önerilir.
• Montaj işlemi lityum batarya sistemleri konusunda deneyimli kişiler tarafından yapılmalıdır.

Bu ürün standart donanım tipi BMS'tir; Smart BMS değildir. RS485, CAN, USB, Bluetooth, mobil uygulama, dahili ekran veya yazılımla parametre ayarlama özellikleri bulunmaz. Ürün 24V sınıfında adlandırılmakla birlikte sekiz adet 3.2V LiFePO4 hücreden oluşan paketin nominal gerilimi 25.6V, maksimum şarj gerilimi ise 29.2V'tur.

Paket İçeriği

1 Adet DALY 8S 40A Balanslı LiFePO4 BMS, 1 Adet 8S Balans Bağlantı Kablosu ve NTC Sıcaklık Sensörü
