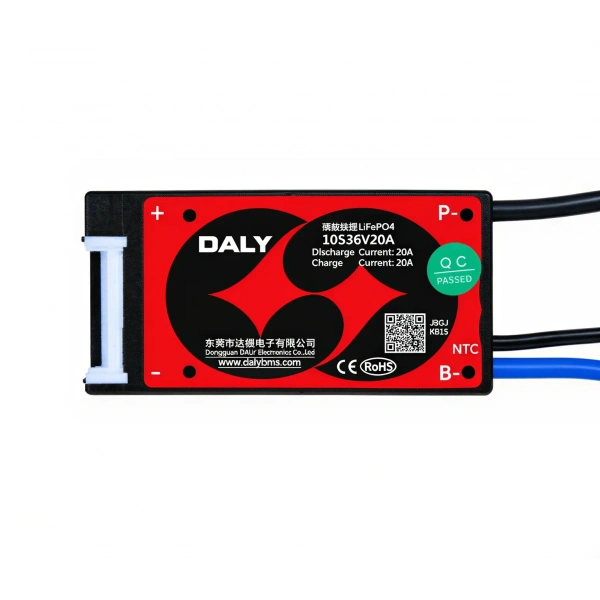

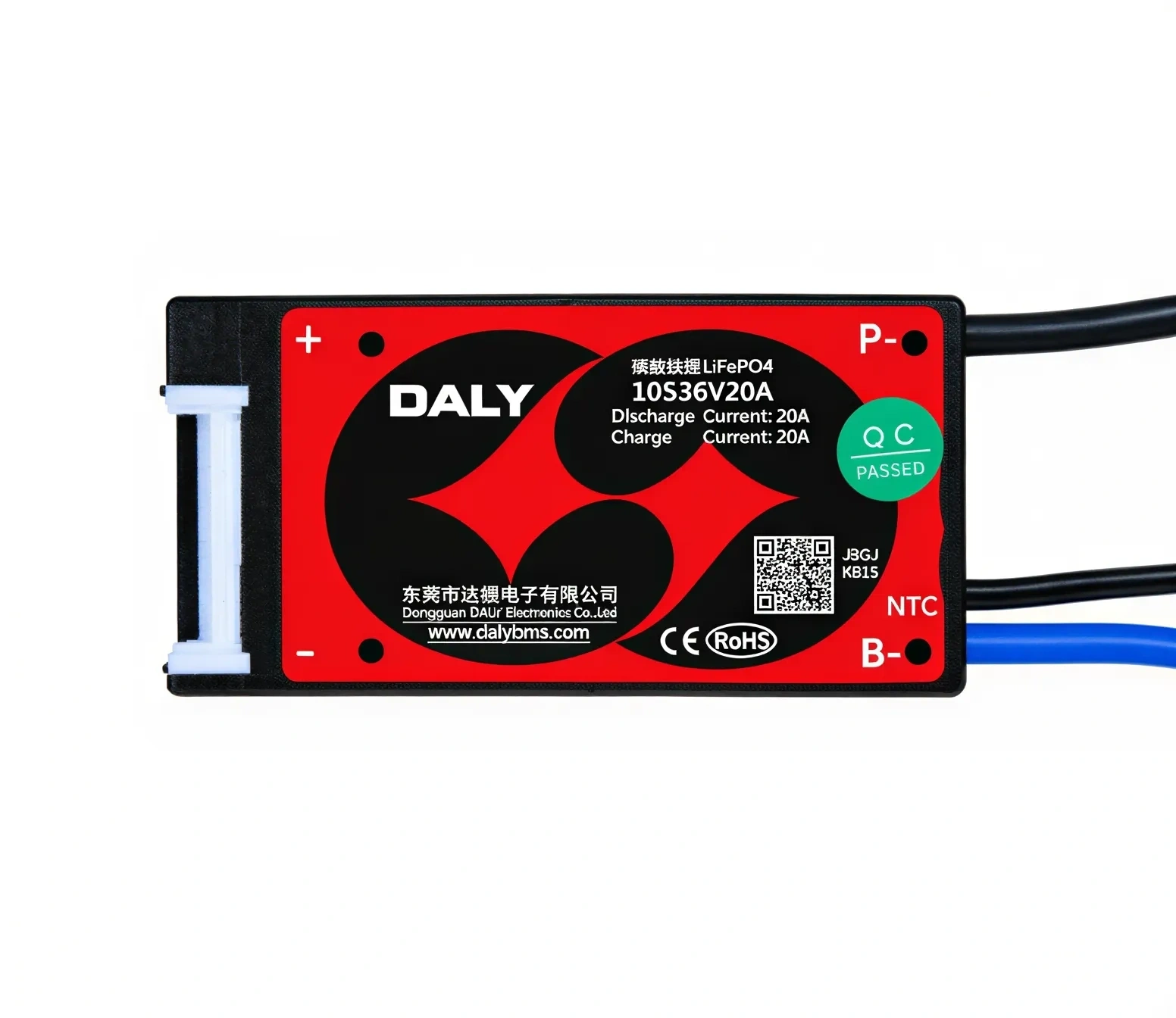

DALY 10S 20A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li

DALY 10S 20A balanslı LiFePO4 BMS, seri bağlı 10 adet lityum demir fosfat hücreden oluşan batarya paketlerinin korunması ve yönetilmesi için geliştirilmiş bir batarya koruma devresidir. Yaklaşık 32V nominal ve 36.5V tam dolu gerilime sahip 10S LiFePO4 batarya paketleriyle uyumludur.

Güncel kasalı model 20A sürekli şarj ve 20A sürekli deşarj akımı kapasitesine sahiptir. Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık koruma fonksiyonlarını bir arada sunar. Pasif balans özelliği seri bağlı hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur. NTC sıcaklık sensörü batarya sıcaklığının denetlenmesini sağlar.

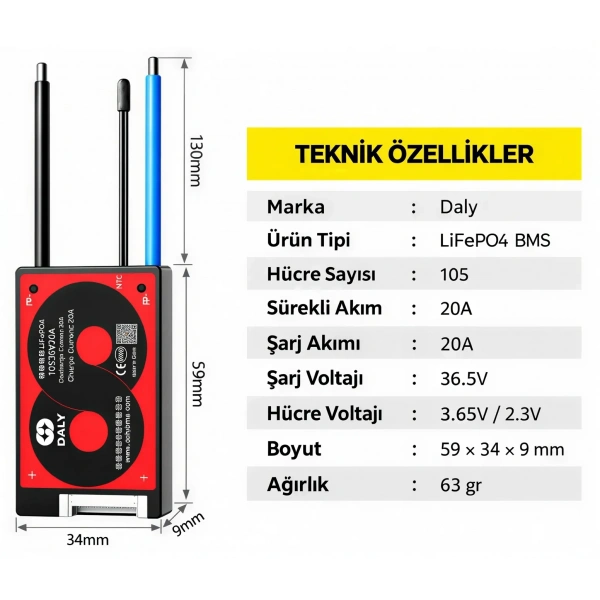

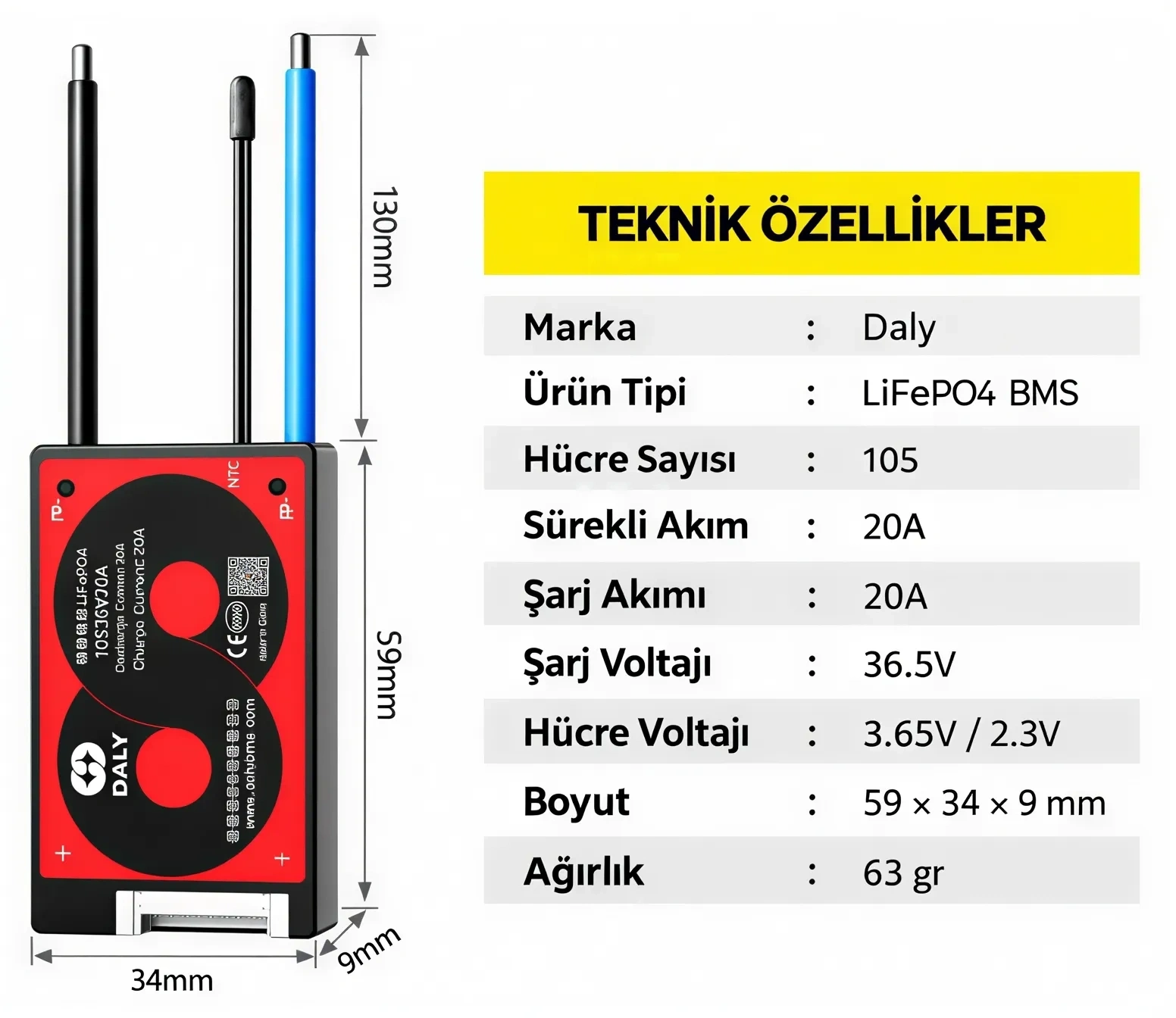

DALY 10S 20A LiFePO4 BMS Teknik Özellikleri

Koruma Fonksiyonları

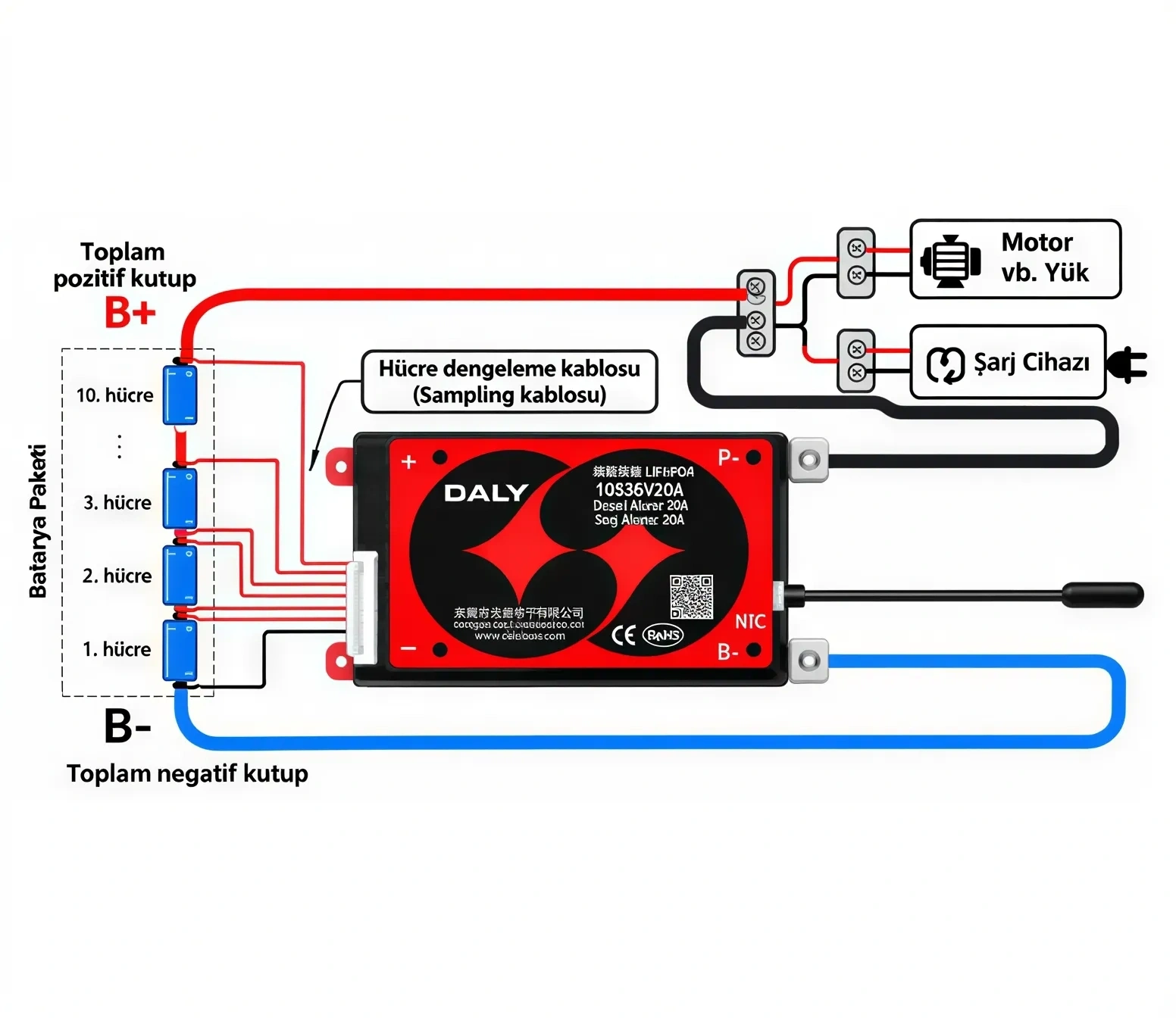

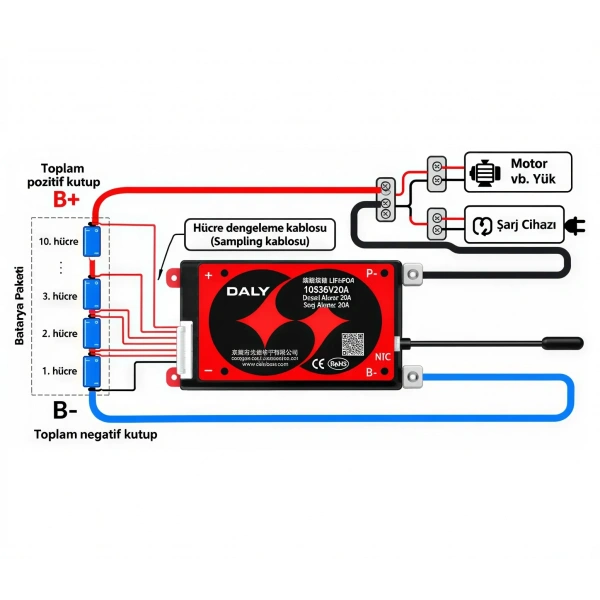

Bağlantı Yapısı

• B-: Batarya paketinin toplam negatif kutup bağlantısıdır.
• P-: Şarj cihazı ve yük için kullanılan ortak negatif bağlantıdır.
• B+: Batarya paketinin toplam pozitif kutbu doğrudan yük ve şarj cihazının pozitif hattına bağlanır.
• Balans soketi: On seri hücre grubunun gerilimlerinin ayrı ayrı algılanmasını sağlar.
• NTC sensörü: Batarya paketinin sıcaklığını algılayabileceği uygun bir noktaya yerleştirilir.

Kullanım Alanları

Ürün Avantajları

• 10S LiFePO4 batarya paketleri için hücre ve paket seviyesinde koruma sağlar.
• 20A sürekli şarj ve deşarj kapasitesiyle uyumlu orta akımlı uygulamalarda kullanılabilir.
• Pasif balans özelliği seri hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur.
• NTC sensörü üzerinden batarya sıcaklığının denetlenmesini sağlar.
• Ortak port yapısı şarj ve deşarj işlemlerinin aynı negatif güç hattı üzerinden gerçekleştirilmesine imkân verir.
• 59 × 34 × 9 mm ölçülerindeki kompakt gövdesi batarya paketi içerisine yerleştirmeyi kolaylaştırır.
• Enjeksiyonla kapatılmış gövdesi devreyi nem, toz, titreşim ve oksitlenmeye karşı korumaya yardımcı olur.

Bağlantı ve Kullanım Uyarıları

• BMS yalnızca 10S LiFePO4 batarya paketlerinde kullanılmalıdır.
• Li-ion ve LTO hücrelerin gerilim eşikleri farklı olduğundan bu ürün bu kimyalardaki batarya paketlerinde kullanılmamalıdır.
• Balans kabloları B- ucundan başlanarak hücre sırasına uygun biçimde bağlanmalıdır.
• Balans soketi BMS'ye takılmadan önce tüm bağlantı uçlarındaki hücre gerilimleri multimetreyle kontrol edilmelidir.
• Yanlış bağlantı sırası BMS'nin veya batarya hücrelerinin kalıcı olarak zarar görmesine neden olabilir.
• BMS'ye ait balans kablosu kullanılmalı; farklı üretici veya modele ait kablolar kullanılmamalıdır.
• Aynı batarya paketinde aynı kimyaya, kapasiteye, modele ve kullanım geçmişine sahip hücreler kullanılmalıdır.
• Sürekli şarj ve deşarj akımı 20A değerini aşmamalıdır.
• Motor ve benzeri yüklerin başlangıç akımları BMS seçimi sırasında ayrıca değerlendirilmelidir.
• Kablo kesiti, konnektörler, bağlantı elemanları ve sigorta değeri sistem akımına uygun seçilmelidir.
• NTC sensörü hücre sıcaklığını doğru algılayabileceği uygun bir noktaya sabitlenmelidir.
• Montaj ve ilk çalıştırma işlemleri lityum batarya güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

10S LiFePO4 batarya paketinin nominal gerilimi 32V, tam dolu gerilimi ise 36.5V'tur. Ürün üzerindeki “36V” ifadesi gerilim sınıfını belirtir. Kullanılacak şarj cihazı 10S LiFePO4 batarya yapısına uygun, 36.5V CC-CV çıkışlı olmalı ve şarj akımı 20A değerini aşmamalıdır.

Paket İçeriği

1 Adet DALY 10S 20A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li ve 1 Adet 10S Balans Kablosu
