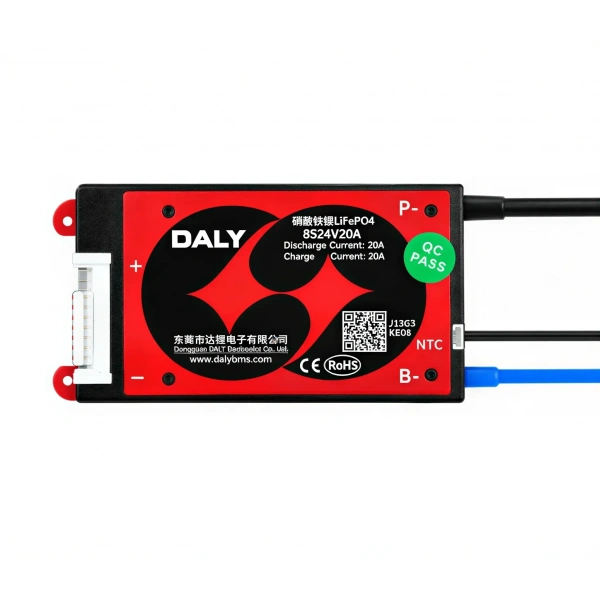

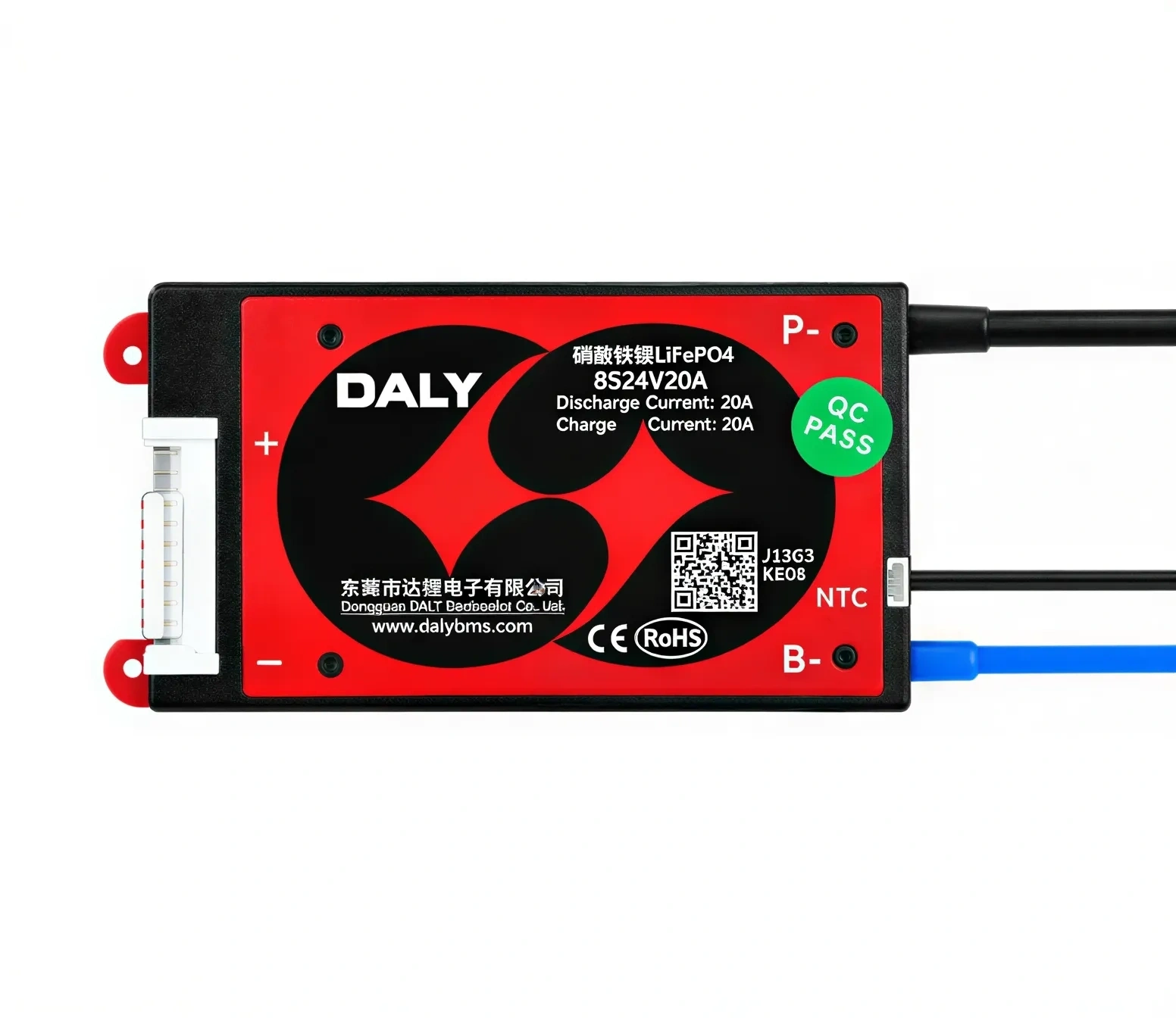

DALY 8S 20A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li

DALY 8S 20A balanslı LiFePO4 BMS, seri bağlı sekiz adet LiFePO4 hücreden oluşan 24V sınıfı batarya paketlerinin korunması ve yönetilmesi için geliştirilmiş bir batarya koruma devresidir. Ürün, 20A sürekli şarj ve 20A sürekli deşarj akımı desteğiyle uyumlu batarya uygulamalarında kullanılabilir.

Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık koruma işlevleri batarya paketinin güvenli çalışmasına yardımcı olur. Dahili pasif balans devresi hücre gerilimleri arasındaki farklılıkları azaltırken NTC sıcaklık sensörü, batarya veya BMS sıcaklığının takip edilmesini sağlar.

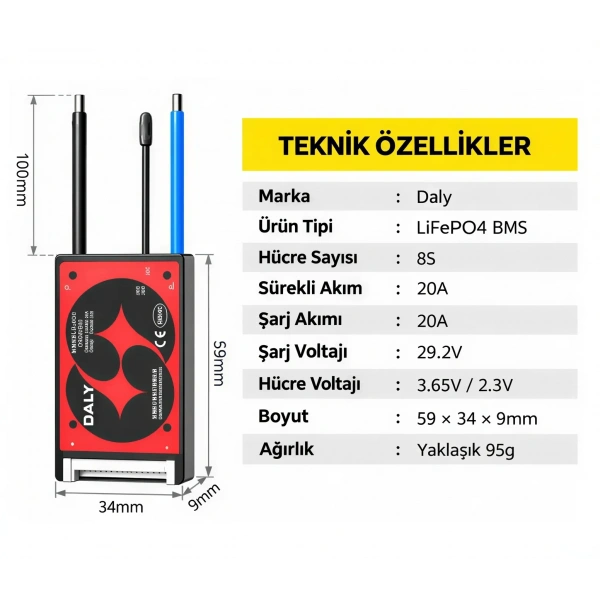

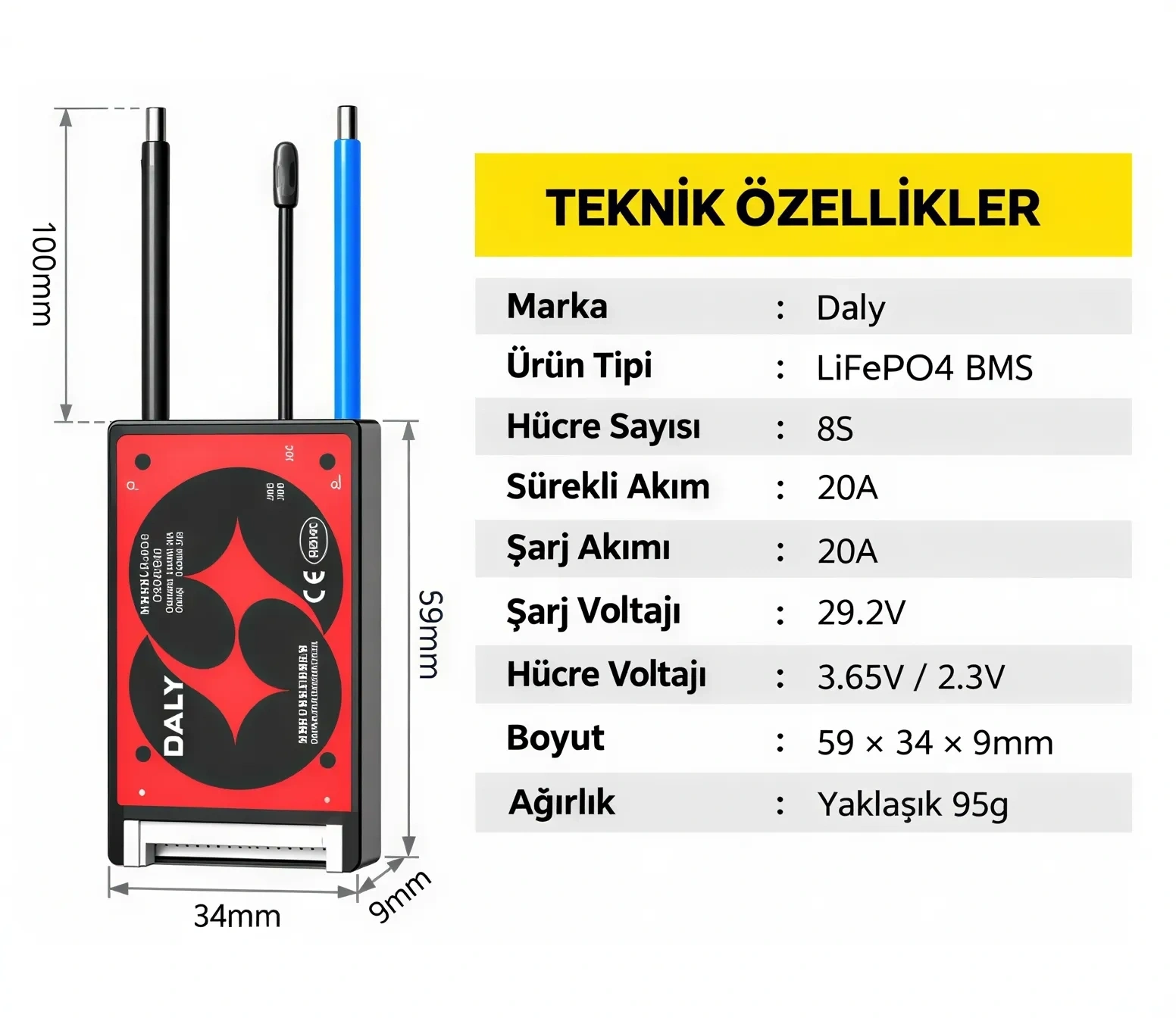

DALY 8S 20A LiFePO4 BMS Teknik Özellikleri

Koruma ve Balans Fonksiyonları

Kullanım Alanları

Ürün Avantajları

• 8S LiFePO4 batarya paketleri için özel olarak yapılandırılmıştır.
• 20A sürekli şarj ve 20A sürekli deşarj akımı desteği sunar.
• Pasif balans devresi hücreler arasındaki gerilim farklılıklarının azaltılmasına yardımcı olur.
• NTC sıcaklık sensörüyle termal koruma sağlar.
• Kompakt ölçüleri sayesinde sınırlı montaj alanına sahip batarya kutularında kullanılabilir.
• Ortak port bağlantısı, şarj ve yük kablolamasını kolaylaştırır.
• Yalıtımlı dış gövdesi elektronik devrenin fiziksel temaslara karşı korunmasına yardımcı olur.

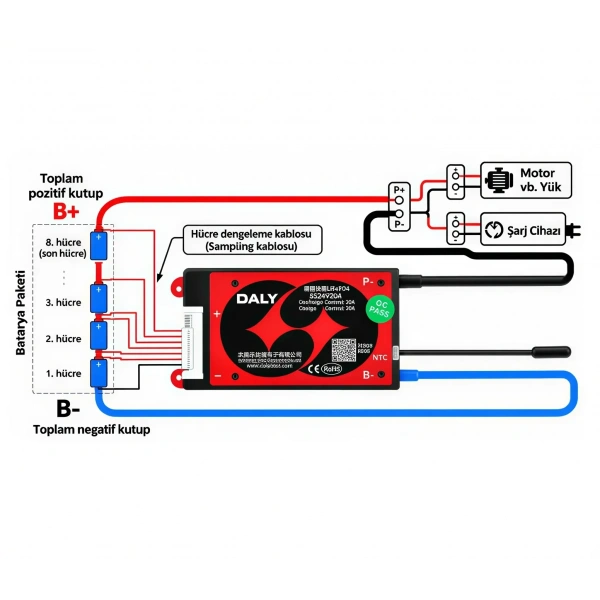

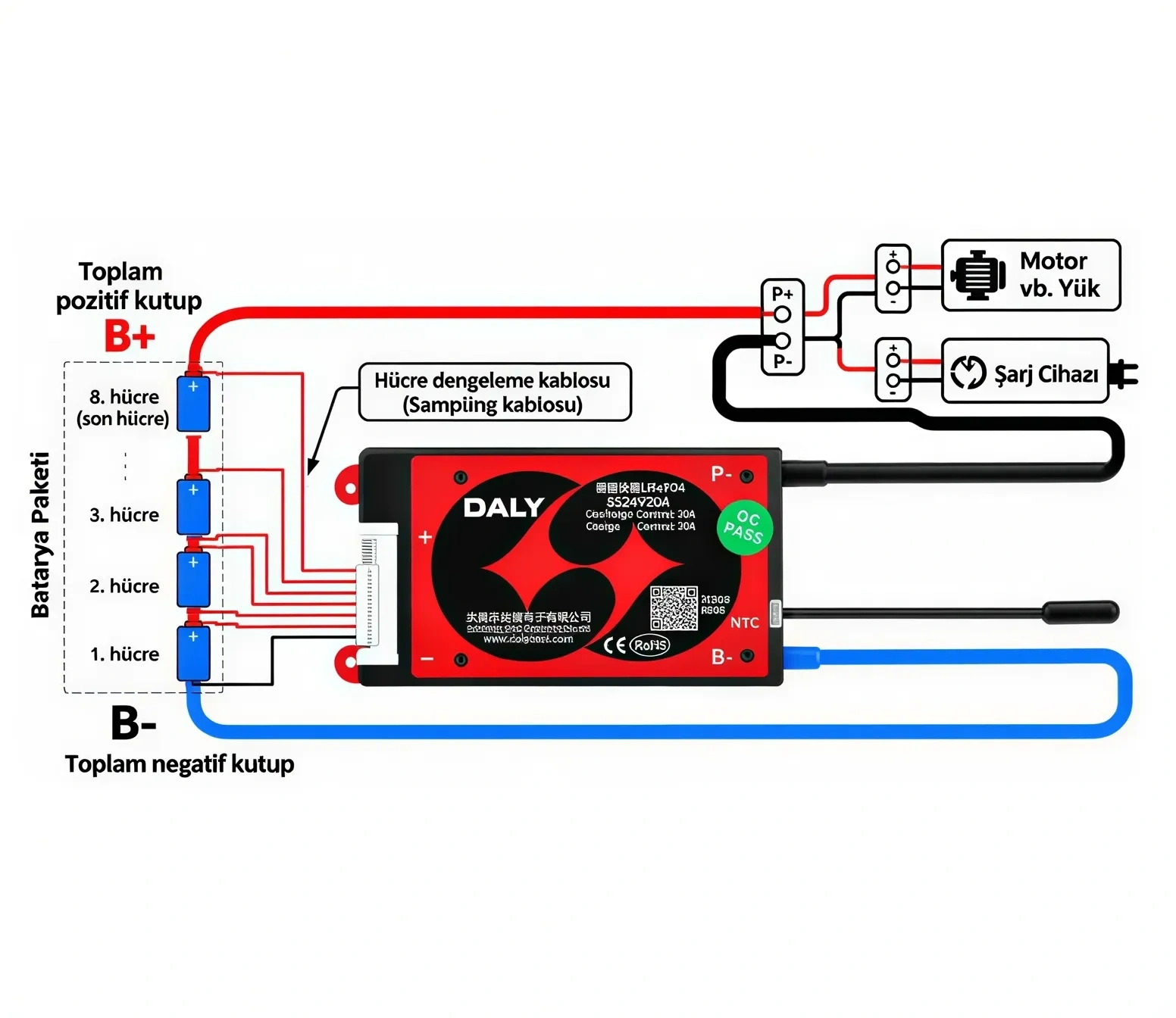

Bağlantı Bilgileri

• B− kablosu: Batarya paketinin ana negatif ucuna bağlanır.
• P− kablosu: Şarj cihazı ve yükün ortak negatif bağlantısıdır.
• B+ / P+ bağlantısı: Batarya pozitif ucu doğrudan şarj cihazı ve yükün pozitif ucuna bağlanır.
• Balans soketi: B0 noktasından başlanarak sekiz hücrenin bağlantı sırasına uygun biçimde bağlanmalıdır.
• NTC sensörü: Batarya hücrelerinin sıcaklığını doğru algılayabilecek uygun bir yüzeye sabitlenmelidir.

Montaj ve Güvenlik Önerileri

• Ürün yalnızca sekiz seri bağlı LiFePO4 hücreden oluşan batarya paketlerinde kullanılmalıdır.
• Li-ion, LiPo veya farklı kimyasal yapıya sahip batarya paketlerinde kullanılmamalıdır.
• Balans kablosu BMS'ye takılmadan önce tüm hücre bağlantıları multimetreyle kontrol edilmelidir.
• Balans kablolarının yanlış sırada bağlanması BMS'nin kalıcı olarak hasar görmesine neden olabilir.
• Aynı batarya paketinde aynı marka, model, kapasite ve kullanım geçmişine sahip hücreler kullanılmalıdır.
• Güç kabloları, konnektörler ve sigorta değeri 20A sürekli akıma uygun seçilmelidir.
• BMS kabloları kısa devreye karşı yalıtılmalı ve mekanik gerilime maruz bırakılmamalıdır.
• Batarya sisteminde BMS'ye ek olarak uygun değerli bir ana sigorta kullanılması önerilir.
• Montaj işlemi lityum batarya sistemleri konusunda deneyimli kişiler tarafından yapılmalıdır.

Bu ürün 24V sınıfı olarak adlandırılmasına rağmen sekiz adet 3.2V LiFePO4 hücreden oluşan batarya paketinin nominal gerilimi 25.6V'tur. Maksimum paket şarj gerilimi 29.2V'tur. Kullanılacak şarj cihazı 8S LiFePO4 batarya paketleriyle uyumlu olmalı; hücre üreticisinin önerdiği şarj gerilimi ve akımı aşılmamalıdır.

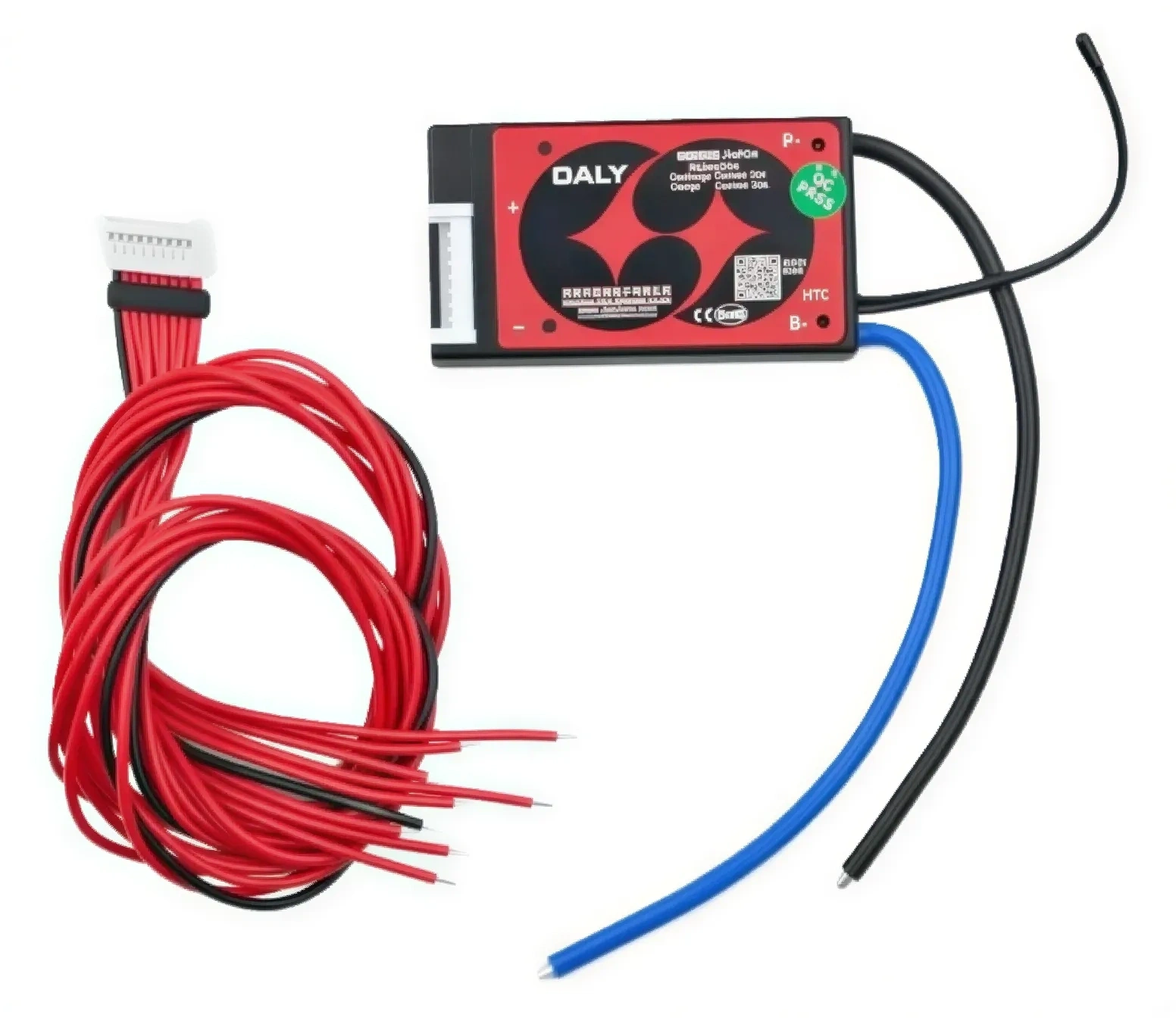

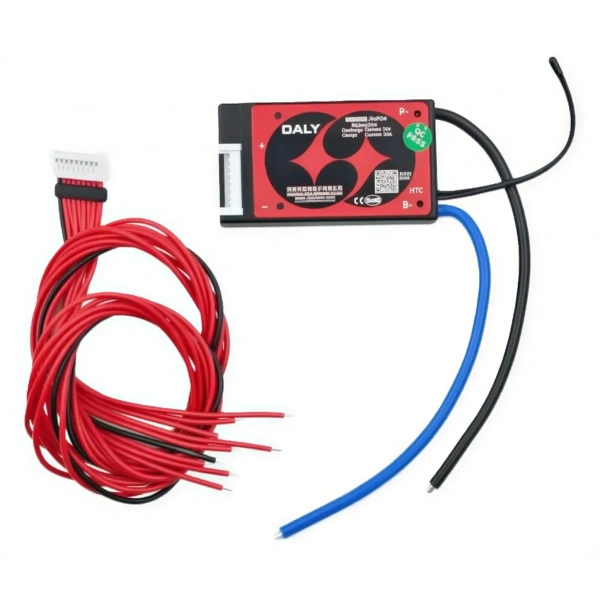

Paket İçeriği

1 Adet DALY 8S 20A Balanslı LiFePO4 BMS, 1 Adet 8S Balans Bağlantı Kablosu ve NTC Sıcaklık Sensörü
