DALY 8S 100A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li

DALY 8S 100A balanslı LiFePO4 BMS, seri bağlı sekiz adet LiFePO4 hücreden oluşan 24V sınıfı batarya paketlerinin korunması ve yönetilmesi için geliştirilmiş bir batarya koruma devresidir. 100A sürekli şarj ve 100A sürekli deşarj akımı desteği sayesinde yüksek akım gerektiren uyumlu enerji depolama ve elektrikli araç uygulamalarında kullanılabilir.

BMS; aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık kaynaklı risklere karşı batarya paketini izler. Dahili pasif balans işlevi, şarj sırasında hücre gerilimleri arasındaki farklılıkların azaltılmasına yardımcı olur. NTC sıcaklık sensörü ise batarya veya BMS sıcaklığının takip edilmesini sağlar.

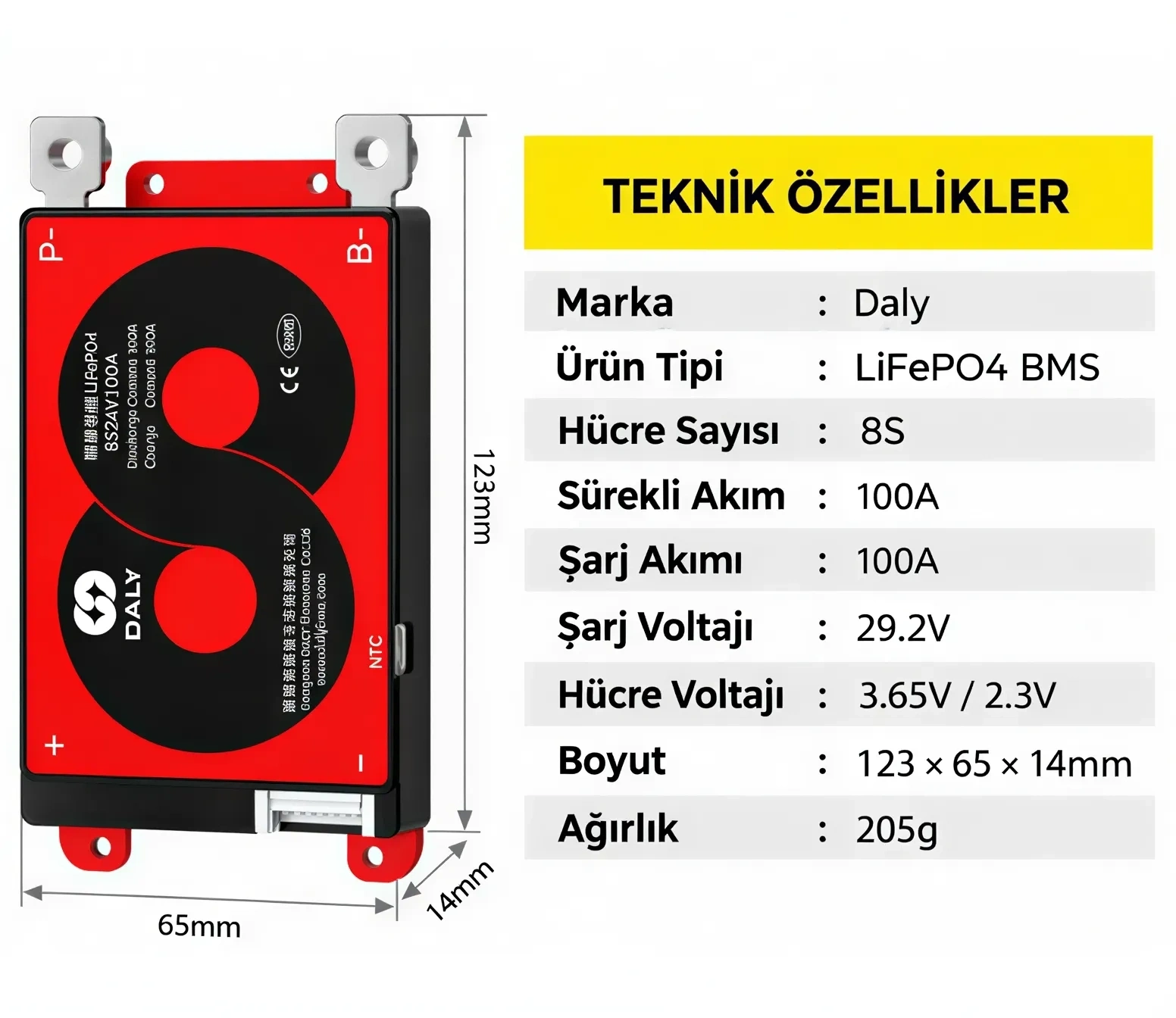

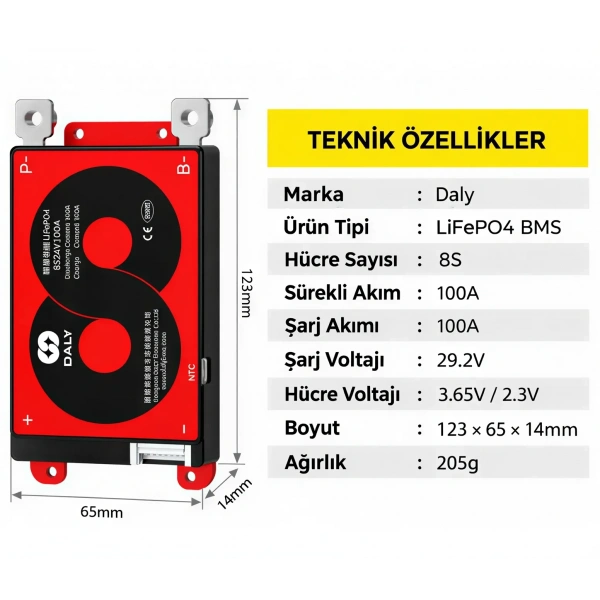

DALY 8S 100A LiFePO4 BMS Teknik Özellikleri

Koruma ve Balans Fonksiyonları

Kullanım Alanları

Ürün Avantajları

• 8S LiFePO4 batarya paketleriyle uyumlu çalışır.
• 100A sürekli şarj ve deşarj akımı desteği sunar.
• Pasif balans özelliği hücre gerilim farklılıklarının azaltılmasına yardımcı olur.
• NTC sıcaklık sensörüyle termal koruma sağlar.
• Metal kasa, çalışma sırasında oluşan ısının dağıtılmasına yardımcı olur.
• Ayrı şarj ve deşarj kablosu gerektirmeyen ortak port bağlantısına sahiptir.

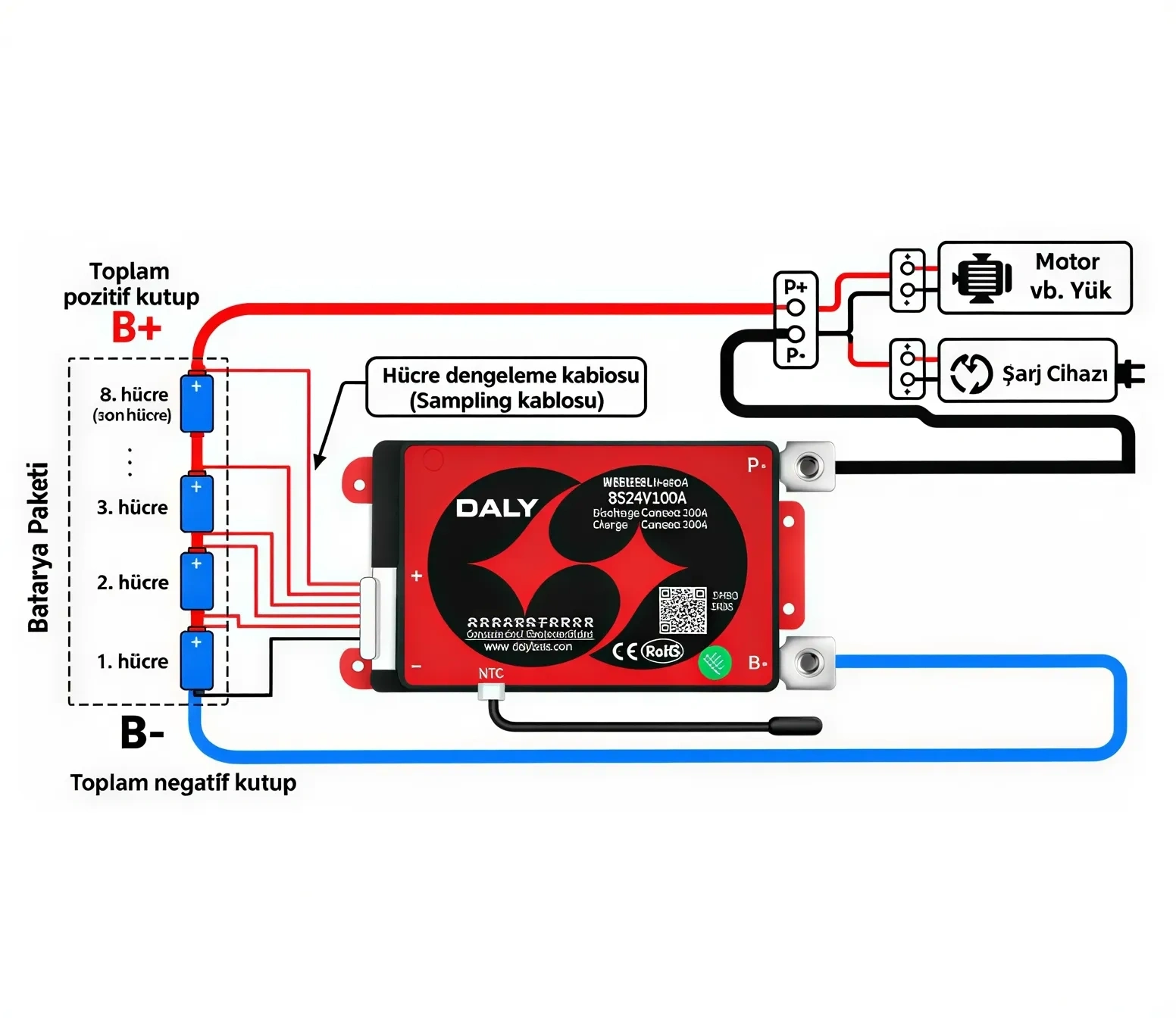

Bağlantı Bilgileri

• B− terminali: Batarya paketinin ana negatif ucuna bağlanır.
• P− terminali: Şarj cihazı ve yükün ortak negatif bağlantısıdır.
• B+ / P+ bağlantısı: Batarya pozitif ucu doğrudan şarj cihazı ve yük pozitifine bağlanır.
• Balans soketi: B− noktasından başlanarak hücre bağlantı sırasına uygun biçimde bağlanmalıdır.
• NTC bağlantısı: Sıcaklık sensörü batarya hücrelerine veya sıcaklığın takip edileceği uygun yüzeye sabitlenmelidir.

Montaj ve Güvenlik Önerileri

• Ürün yalnızca 8S LiFePO4 batarya paketlerinde kullanılmalıdır.
• Li-ion veya farklı kimyasal yapıya sahip hücre paketlerinde kullanılmamalıdır.
• Balans kablosu BMS'ye takılmadan önce her bağlantı noktası multimetreyle kontrol edilmelidir.
• Balans kablolarının yanlış sırada bağlanması BMS'nin kalıcı olarak hasar görmesine neden olabilir.
• Batarya yapımında aynı marka, model, kapasite ve kullanım geçmişine sahip hücreler kullanılmalıdır.
• Kablo ve bağlantı elemanlarının kesiti 100A akımı güvenli şekilde taşıyabilecek değerde seçilmelidir.
• Güç terminalleri gevşek bırakılmamalı ve kısa devreye karşı yalıtılmalıdır.
• BMS tamamen kapalı ve hava dolaşımı olmayan bir bölmeye yerleştirilmemelidir.
• Batarya paketinde BMS'ye ek olarak uygun değerli sigorta kullanılması önerilir.
• Kurulum, yüksek akımlı lityum batarya sistemleri konusunda deneyimli kişiler tarafından yapılmalıdır.

Bu ürün 24V sınıfında adlandırılmakla birlikte sekiz adet 3.2V LiFePO4 hücreden oluşan paketin nominal gerilimi 25.6V, tam şarj gerilimi ise 29.2V'tur. Kullanılacak şarj cihazı 8S LiFePO4 batarya paketlerine uygun ve en fazla 29.2V çıkışlı olmalıdır. Belirtilen 100A değeri uygun kablolama, terminal bağlantısı ve soğutma koşullarını gerektirir.

Paket İçeriği

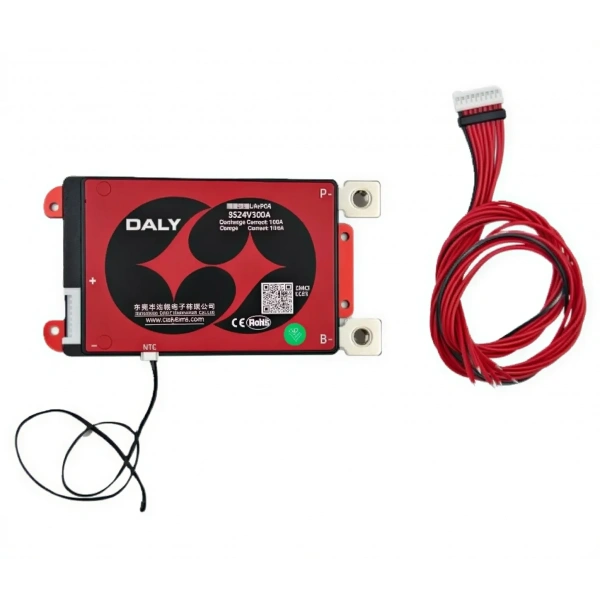

1 Adet DALY 8S 100A Balanslı LiFePO4 BMS, 1 Adet 8S Balans Bağlantı Kablosu ve NTC Sıcaklık Sensörü
