XR 8S 40A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li

XR 8S 40A balanslı BMS, sekiz adet seri bağlı LiFePO4 hücreden oluşan batarya paketlerinin korunması ve hücre gerilimlerinin dengelenmesi için kullanılan bir batarya koruma devresidir. Yaklaşık 25.6V nominal gerilime sahip 8S LiFePO4 batarya paketlerine uygundur.

Devre; aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve sıcaklık kaynaklı risklere karşı batarya paketinin korunmasına yardımcı olur. 40A sürekli çalışma akımı sayesinde uygun kablolama ve soğutma koşulları sağlandığında orta ve yüksek güç gerektiren uygulamalarda kullanılabilir.

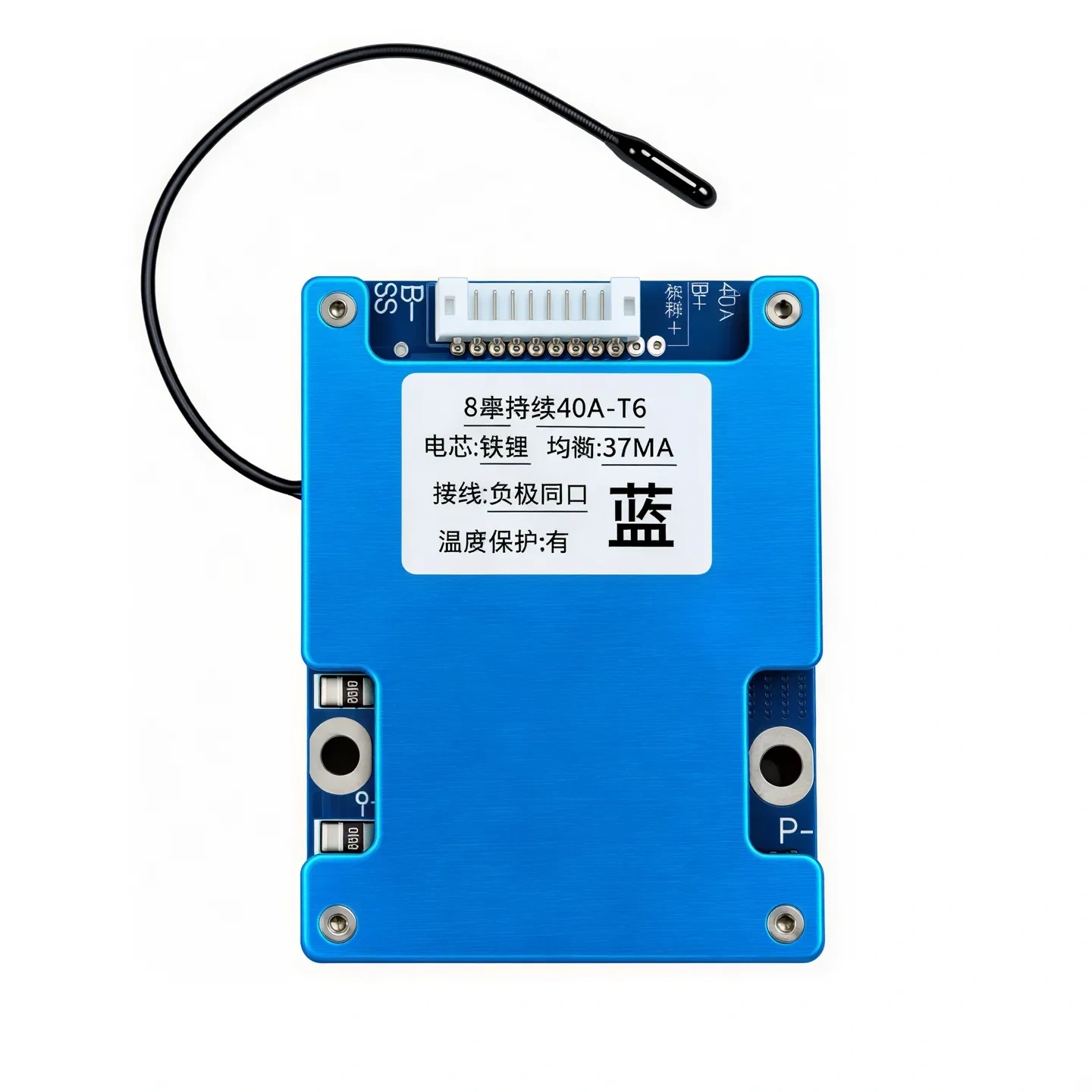

Ürün üzerindeki etikete göre balans akımı 37 mA'dir. Pasif balans fonksiyonu, şarj sırasında seri bağlı hücreler arasındaki gerilim farklarının azaltılmasına yardımcı olur. Üzerindeki kablolu NTC sıcaklık sensörü ise batarya paketinin sıcaklığının izlenmesini ve belirlenen sıcaklık sınırlarında koruma uygulanmasını sağlar.

Ortak port bağlantı yapısına sahip olan devrede şarj ve deşarj işlemleri aynı negatif güç terminali üzerinden gerçekleştirilir. Bu yapı, batarya paketindeki güç bağlantılarının daha sade kurulmasına yardımcı olur.

Teknik Özellikler

Koruma ve Balans Fonksiyonları

Kullanım Alanları

Bağlantı Bilgileri

• B-: Batarya paketinin toplam negatif ucuna bağlanır.
• P-: Şarj cihazı ve yükün ortak negatif bağlantısıdır.
• B+ / P+: Batarya, şarj cihazı ve yükün pozitif bağlantıları doğrudan ortak pozitif hat üzerinden gerçekleştirilir.
• Balans soketi: B- referansından başlanarak sekiz seri hücrenin bağlantı noktalarına doğru sıralı biçimde bağlanmalıdır.

NTC Sensörünün Yerleştirilmesi

Kablonun ucundaki NTC sıcaklık sensörü, batarya paketinde sıcaklığın en doğru izlenebileceği hücre yüzeyine yerleştirilmelidir. Sensörün güç kablolarına, metal bağlantı şeritlerine veya ısı üreten elektronik bileşenlere temas etmesi önlenmelidir.

Sensör, elektriksel yalıtım sağlayan ve sıcaklık iletimini engellemeyen uygun bir bantla hücre yüzeyine sabitlenebilir. NTC sensörü devreden çıkarılmamalı veya başka bir bileşenle kısa devre edilmemelidir.

Montaj ve Güvenlik Önerileri

• Devre yalnızca sekiz adet seri bağlı LiFePO4 hücreden oluşan batarya paketlerinde kullanılmalıdır.
• Li-ion veya farklı hücre kimyasına sahip batarya paketlerinde kullanılmamalıdır.
• Balans kabloları hücre sırasına uygun bağlanmalı ve bağlantı gerilimleri multimetreyle kontrol edilmelidir.
• Balans soketi, güç bağlantıları tamamlanıp kontrol edildikten sonra devreye takılmalıdır.
• 40A akıma uygun kesitte güç kablosu, bağlantı elemanı ve sigorta kullanılmalıdır.
• Devre kapalı ve havasız bir bölmeye sıkıştırılmamalı; oluşan ısının uzaklaştırılabileceği montaj koşulları sağlanmalıdır.
• Kartın iletken yüzeylerle temas etmesi önlenmeli ve batarya paketi içerisinde elektriksel olarak yalıtılmalıdır.
• Devreye enerji verilmeden önce hücre sıralaması, kutuplar ve bağlantı gerilimleri mutlaka kontrol edilmelidir.
• Batarya paketi montajı, lityum pil güvenliği konusunda deneyimli kişiler tarafından yapılmalıdır.

40A değeri, uygun kablo kesiti, bağlantı kalitesi, ortam sıcaklığı ve soğutma koşulları altında belirtilen sürekli çalışma akımıdır. 100A değeri sürekli kullanım kapasitesi değil, devrenin anlık aşırı akım koruma seviyesidir. Ürün yalnızca 8S LiFePO4 batarya paketleri için kullanılmalıdır.

Paket İçeriği

1 Adet XR 8S 40A Balanslı LiFePO4 BMS Batarya Koruma Devresi – NTC'li
