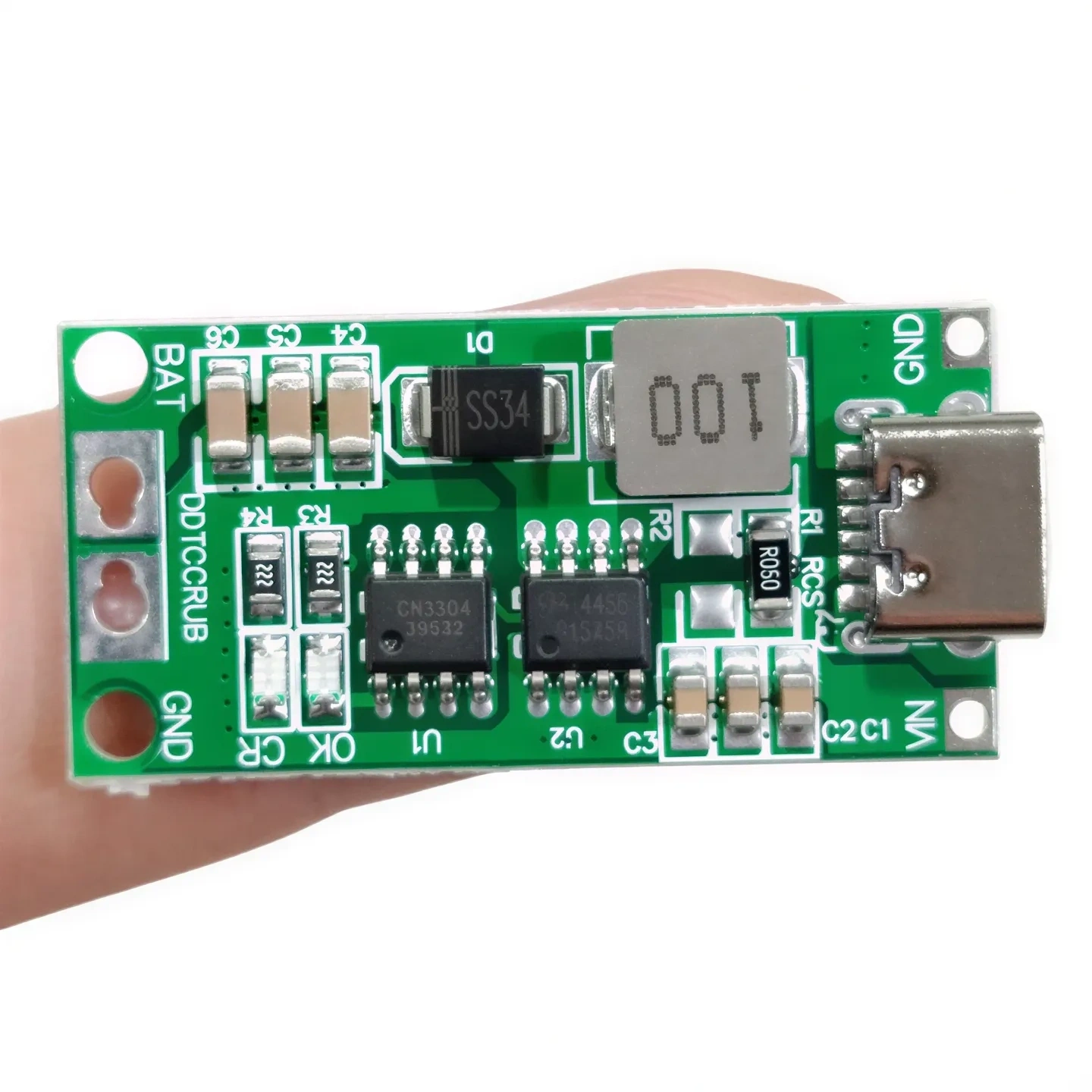

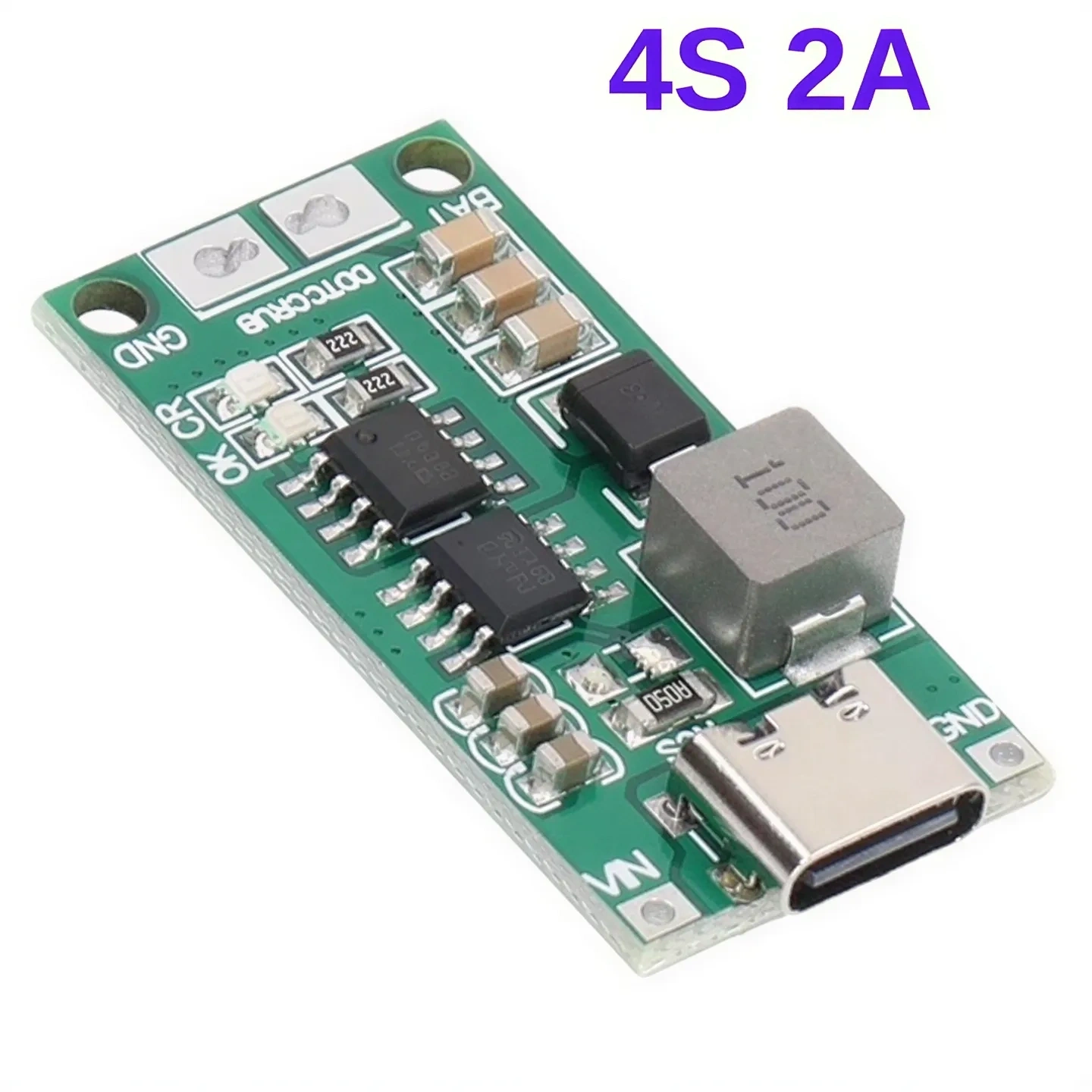

4S 2A Type-C 16.8V Li-ion Li-Po Pil Şarj Modülü

4S 2A Type-C 16.8V Li-ion Li-Po Pil Şarj Modülü, seri bağlı dört lityum hücreden oluşan pil paketlerinin şarj edilmesi için kullanılan kompakt bir yükseltici şarj kartıdır. USB Type-C bağlantısından aldığı 5V DC gerilimi, 4S pil paketlerinin ihtiyaç duyduğu 16.8V şarj gerilimine yükseltir.

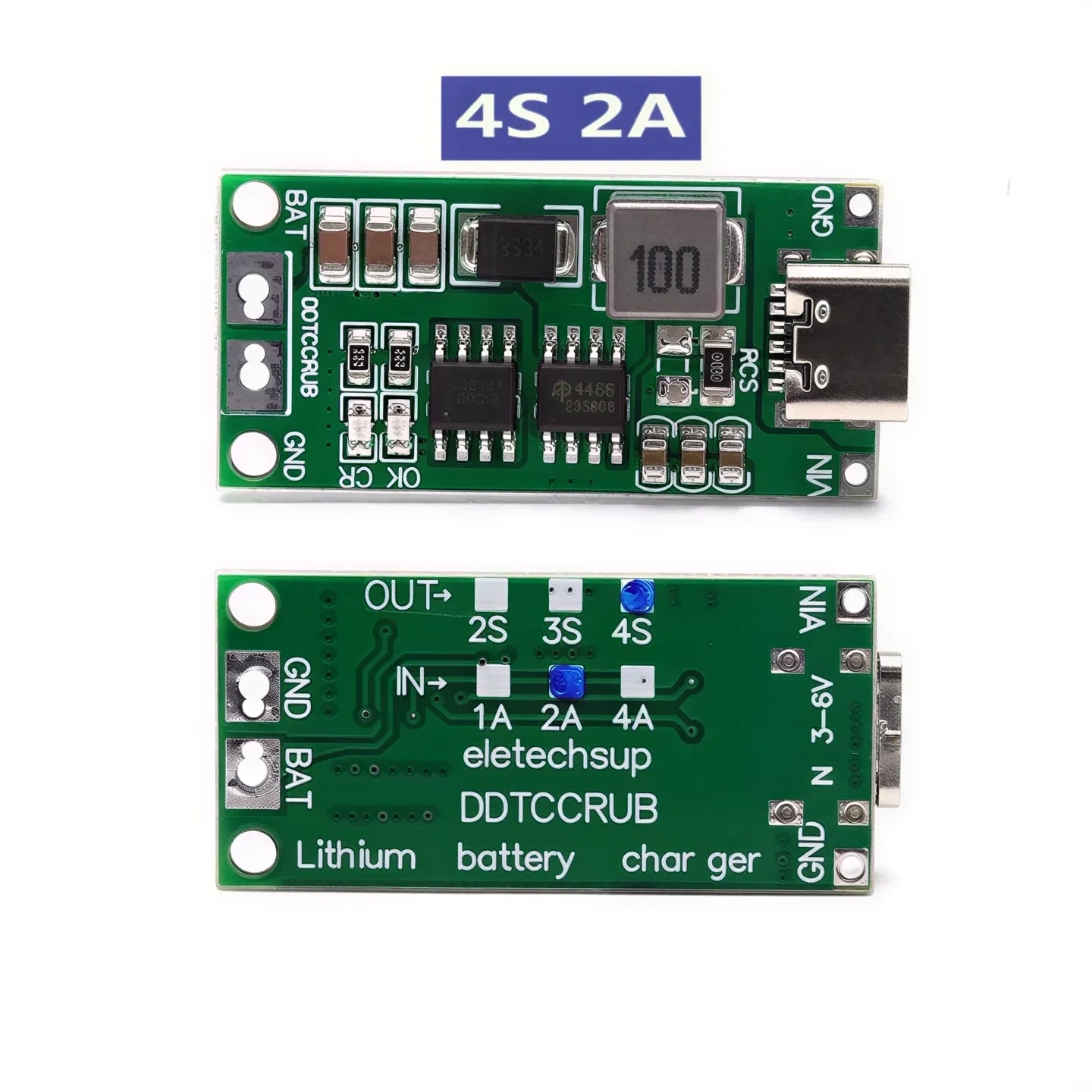

18650 pil paketleri başta olmak üzere hücre başına tam dolu gerilimi 4.2V olan Li-ion ve Li-Po hücrelerle kullanılabilir. Kart üzerindeki lehim seçim noktaları farklı hücre serisi ve akım seçenekleri için tasarlanmıştır. Bu ürün 4S ve 2A kullanımına uygun yapılandırmayla sunulmaktadır.

4S Type-C Pil Şarj Modülü Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• USB Type-C bağlantısı üzerinden 5V DC girişle çalışır.

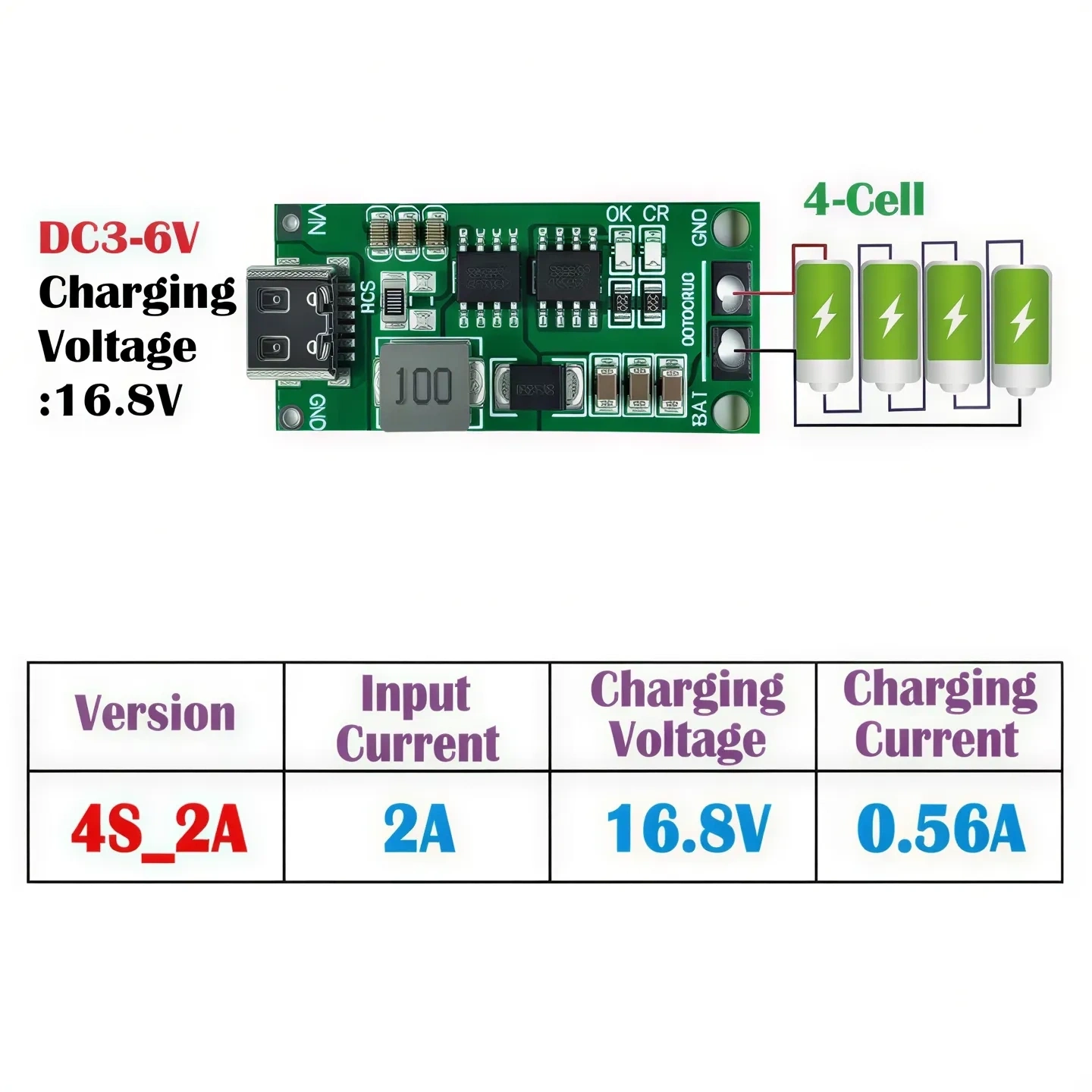

• Giriş gerilimini 4S pil paketleri için gerekli 16.8V seviyesine yükseltir.
• 4S pil paketlerinde 2A'ya kadar şarj akımı sağlayabilir.

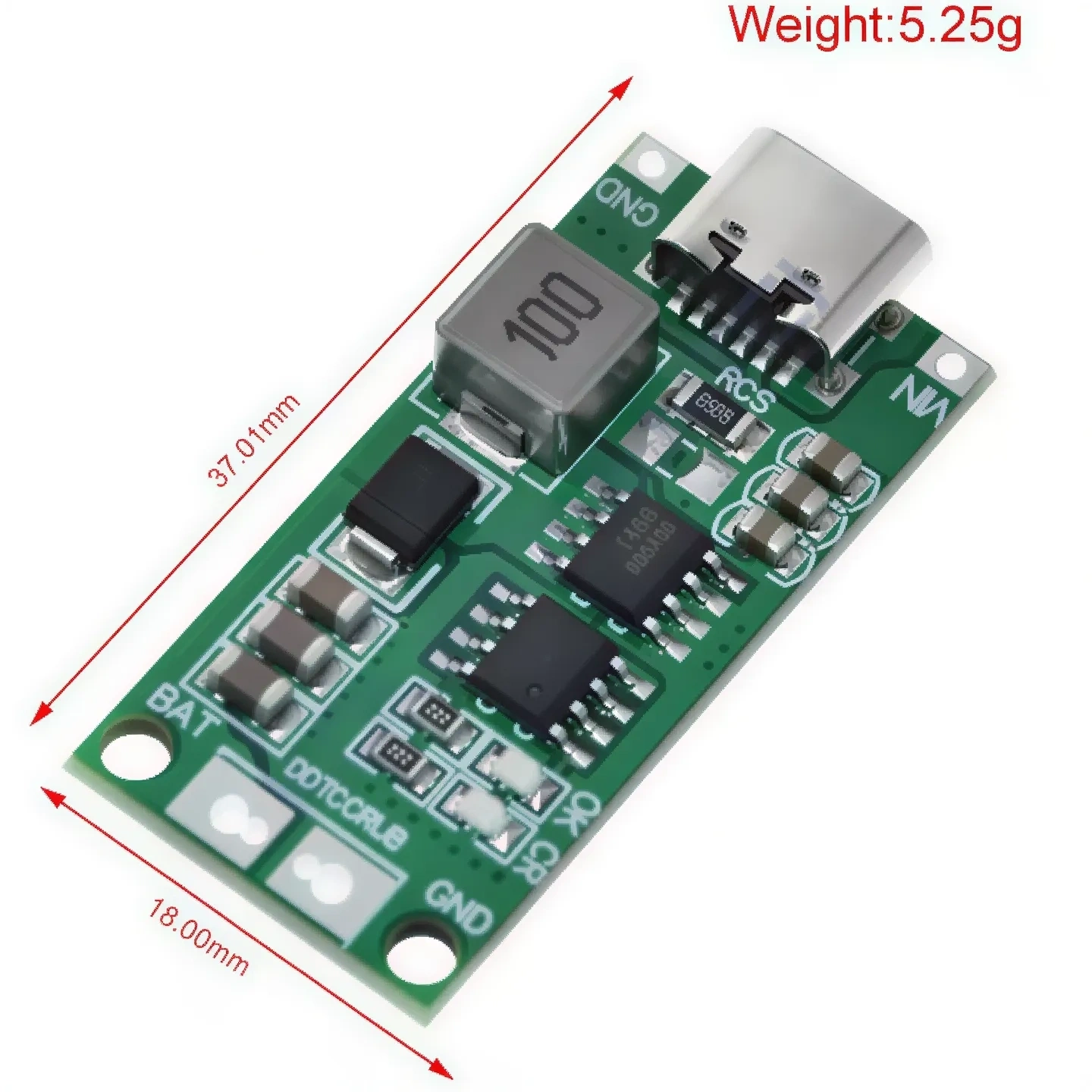

• Kompakt yapısı sayesinde elektronik projelere kolayca entegre edilebilir.
• USB Type-C bağlantısının yanında kablolu giriş ve çıkış için lehim noktaları sunar.
• 18650 dâhil farklı biçimlerdeki uyumlu Li-ion ve Li-Po hücrelerle kullanılabilir.

Kullanım ve Güvenlik Önerileri

• Modül yalnızca hücre başına tam dolu gerilimi 4.2V olan Li-ion veya Li-Po pil paketleriyle kullanılmalıdır.
• Ürünün 4S ve 2A yapılandırması, bağlantı yapılmadan önce kart üzerindeki seçim noktalarından kontrol edilmelidir.
• Hücre serisi veya akım ayarları yalnızca gerekli teknik bilgiye sahip kişiler tarafından değiştirilmelidir.
• Pil, giriş ve çıkış bağlantılarının kutupları montajdan önce dikkatle kontrol edilmelidir.
• Pil paketinde aynı kimyaya, kapasiteye, kullanım durumuna ve gerilim seviyesine sahip hücreler kullanılmalıdır.
• Yeterli akım sağlayabilen kaliteli bir 5V güç kaynağı ve USB Type-C kablo tercih edilmelidir.
• Ulaşılabilecek gerçek şarj akımı; güç kaynağına, kabloya, pil paketine ve çalışma sıcaklığına bağlı olarak değişebilir.
• İlk çalıştırmada pil gerilimi, şarj akımı ve kart sıcaklığı gözetim altında kontrol edilmelidir.
• Hasarlı, şişmiş veya aşırı ısınan piller şarj edilmemelidir.
• Devre kartı kısa devreye, neme ve iletken yüzeylerle temasa karşı yalıtılmalıdır.
• Şarj işlemi gözetimsiz bırakılmamalıdır.

Paket İçeriği
