TP4056 1S 1A Type-C 18650 Li-ion Li-Po Pil Şarj ve Voltaj Yükseltici Modülü - Siyah

TP4056 1S 1A Type-C 18650 Li-ion Li-Po Pil Şarj ve Voltaj Yükseltici Modülü, tek hücreli 18650 ve diğer uyumlu lityum pillerin şarj edilmesi ve pil geriliminin daha yüksek bir DC çıkış seviyesine dönüştürülmesi için geliştirilmiş siyah renkli kompakt bir karttır. TP4056 tabanlı şarj devresi pili 4.2V tam şarj gerilimine kadar şarj ederken yükseltici devre ayarlanabilir bir çıkış gerilimi sağlar.

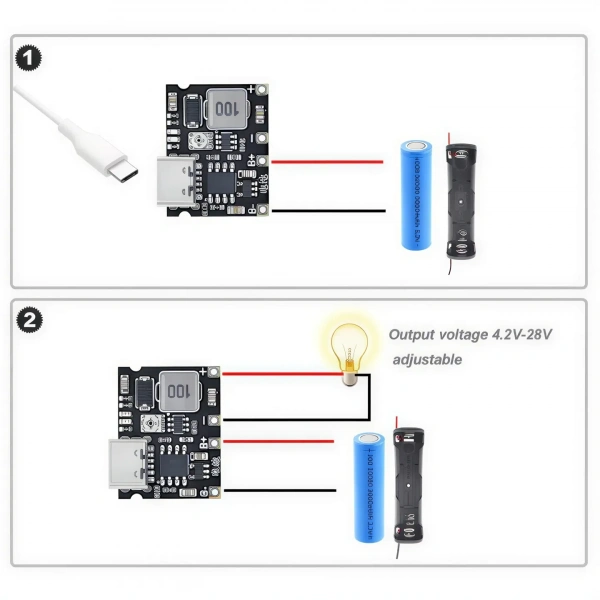

Modül, 3.6V veya 3.7V nominal gerilime sahip 18650 Li-ion ve Li-Po pillerle kullanılabilir. USB Type-C girişinin yanında lehimlenebilir güç girişleri, pil bağlantıları ve iki takım yükseltilmiş çıkış noktası bulunur. Kart üzerindeki trimpot kullanılarak çıkış gerilimi uygulamanın ihtiyacına göre ayarlanabilir.

TP4056 18650 Şarj ve Voltaj Yükseltici Modülü Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• Pil şarj ve voltaj yükseltme işlevlerini tek kartta birleştirir.
• USB Type-C bağlantısı üzerinden standart 5V güç kaynaklarıyla kullanılabilir.
• Tek hücreli 18650, Li-ion ve Li-Po pilleri 1A'ya kadar akımla şarj edebilir.
• Çıkış gerilimi kart üzerindeki trimpot yardımıyla ayarlanabilir.
• 5W'a kadar çıkış gücüyle düşük güçlü elektronik cihazların beslenmesinde kullanılabilir.
• İki takım VO+ ve VO− bağlantı noktası sayesinde çıkış bağlantısında uygulama kolaylığı sağlar.
• Ön şarj, sabit akım ve sabit gerilim aşamalarından oluşan kontrollü bir şarj süreci uygular.
• Termal düzenleme özelliği sayesinde sıcaklık yükseldiğinde şarj akımını sınırlandırabilir.
• Kompakt boyutları sayesinde alanın sınırlı olduğu elektronik projelere kolayca entegre edilebilir.

Kullanım ve Güvenlik Önerileri

• Modül yalnızca tek hücreli ve 4.2V tam şarj gerilimine sahip Li-ion veya Li-Po pillerle kullanılmalıdır.
• LiFePO4, Ni-MH, Ni-Cd ve kurşun asit pillerin şarj edilmesi için uygun değildir.
• USB Type-C girişinde kararlı bir 5V DC güç kaynağı kullanılmalıdır.
• Giriş gerilimi 6.5V değerini aşmamalıdır.
• Güç girişi ve pil bağlantılarının kutupları montajdan önce dikkatle kontrol edilmelidir.
• Yük bağlanmadan önce çıkış gerilimi multimetreyle ölçülmeli ve trimpot üzerinden istenen değere ayarlanmalıdır.
• Çıkış gerilimi ayarlanırken trimpot yavaşça çevrilmeli ve gerilim sürekli olarak ölçülmelidir.
• Toplam çıkış gücü 5W değerini aşmamalıdır. Çıkış gerilimi yükseldikçe kullanılabilir çıkış akımı azalır.
• Motor, pompa ve fan gibi ilk çalışma anında yüksek akım çeken endüktif yüklerde modül uygun olmayabilir.
• Şarj sırasında yüksek güçlü bir yükün çalıştırılması şarj sonlandırma işlemini etkileyebilir.
• Şarj akımının kullanılacak pilin kapasitesine ve izin verilen şarj oranına uygun olduğu doğrulanmalıdır.
• İlk çalıştırmada pil gerilimi, çıkış gerilimi, akım ve kart sıcaklığı gözetim altında takip edilmelidir.
• Hasarlı, şişmiş veya aşırı ısınan piller kullanılmamalıdır.
• Devre kartı kısa devreye, neme ve iletken yüzeylerle temasa karşı yalıtılmalıdır.
