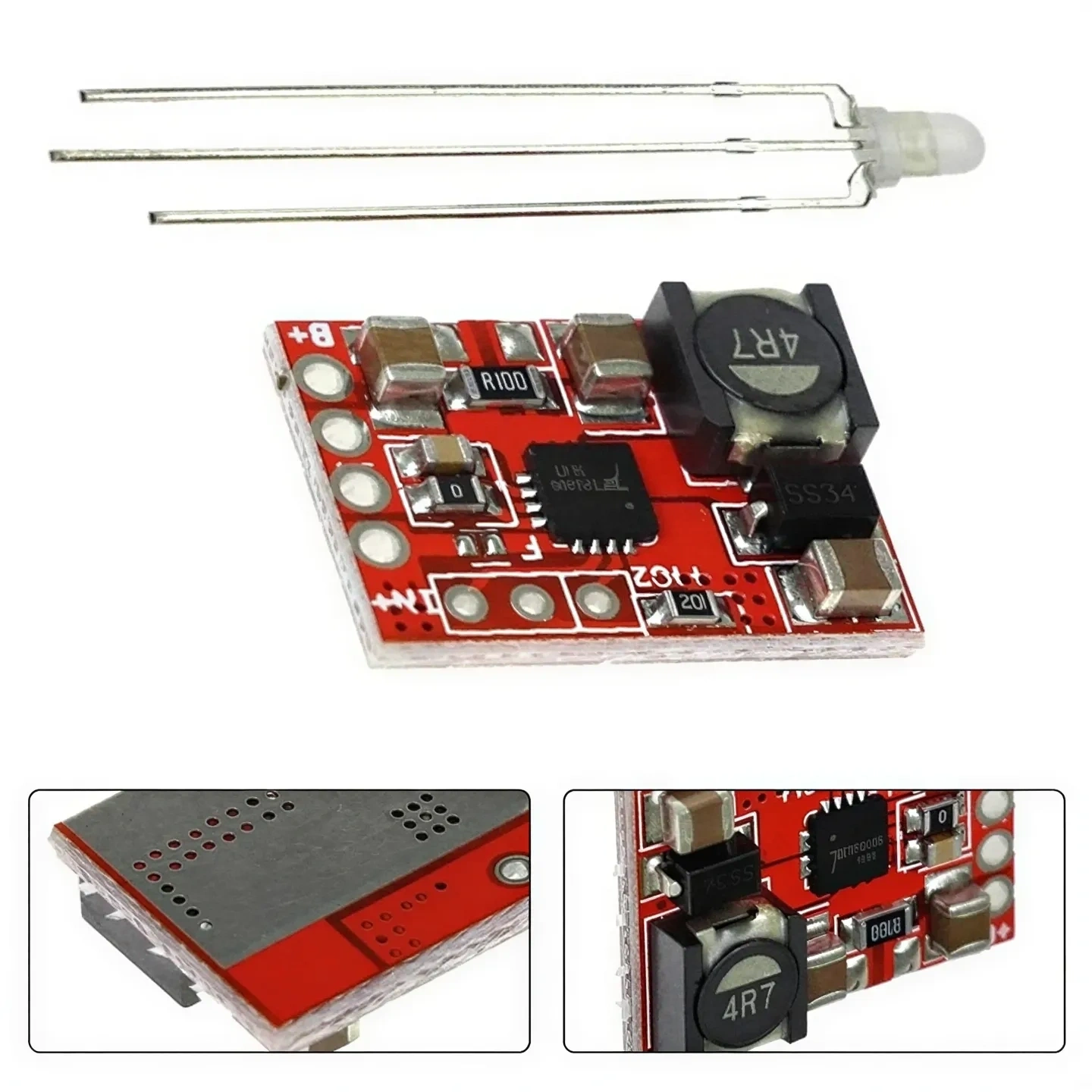

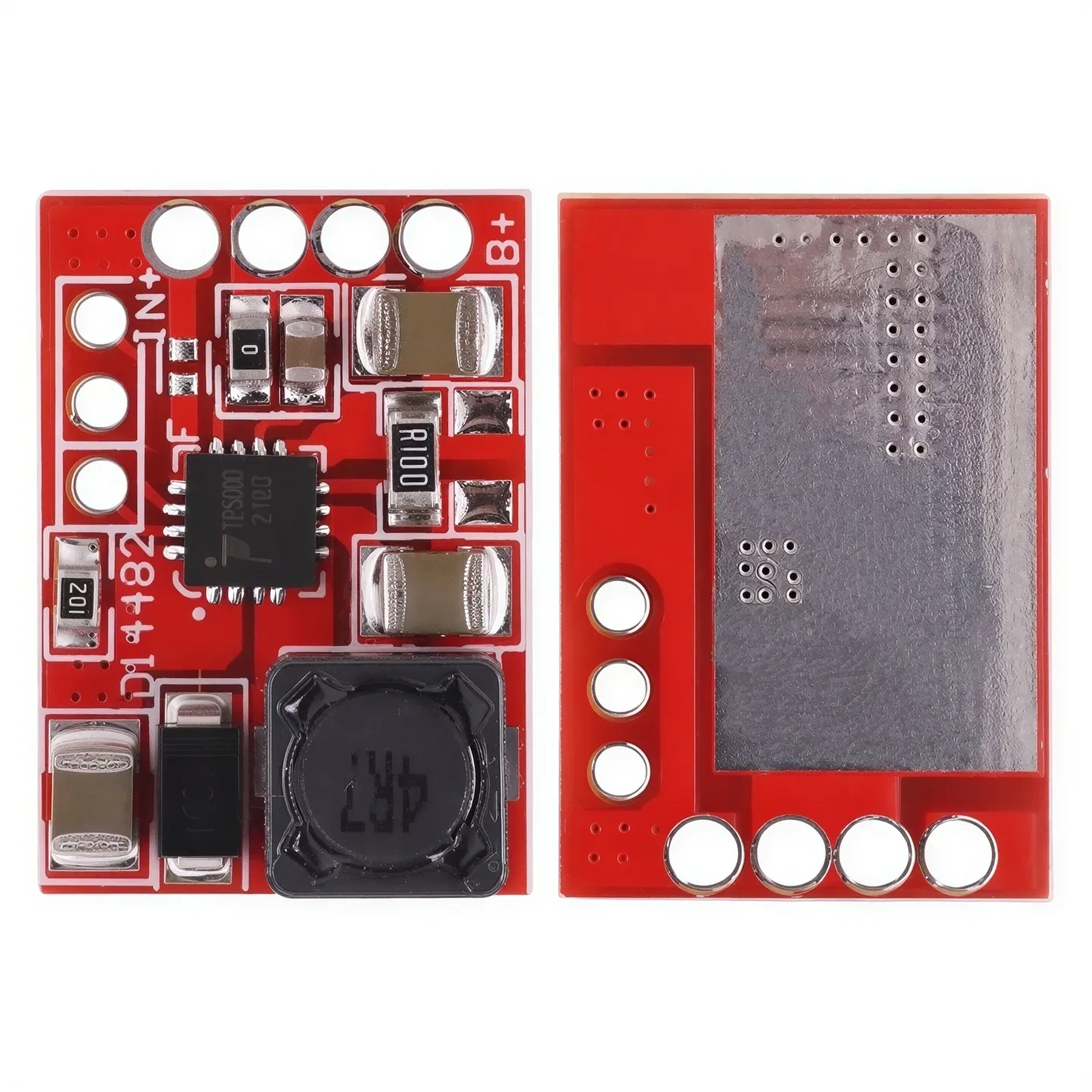

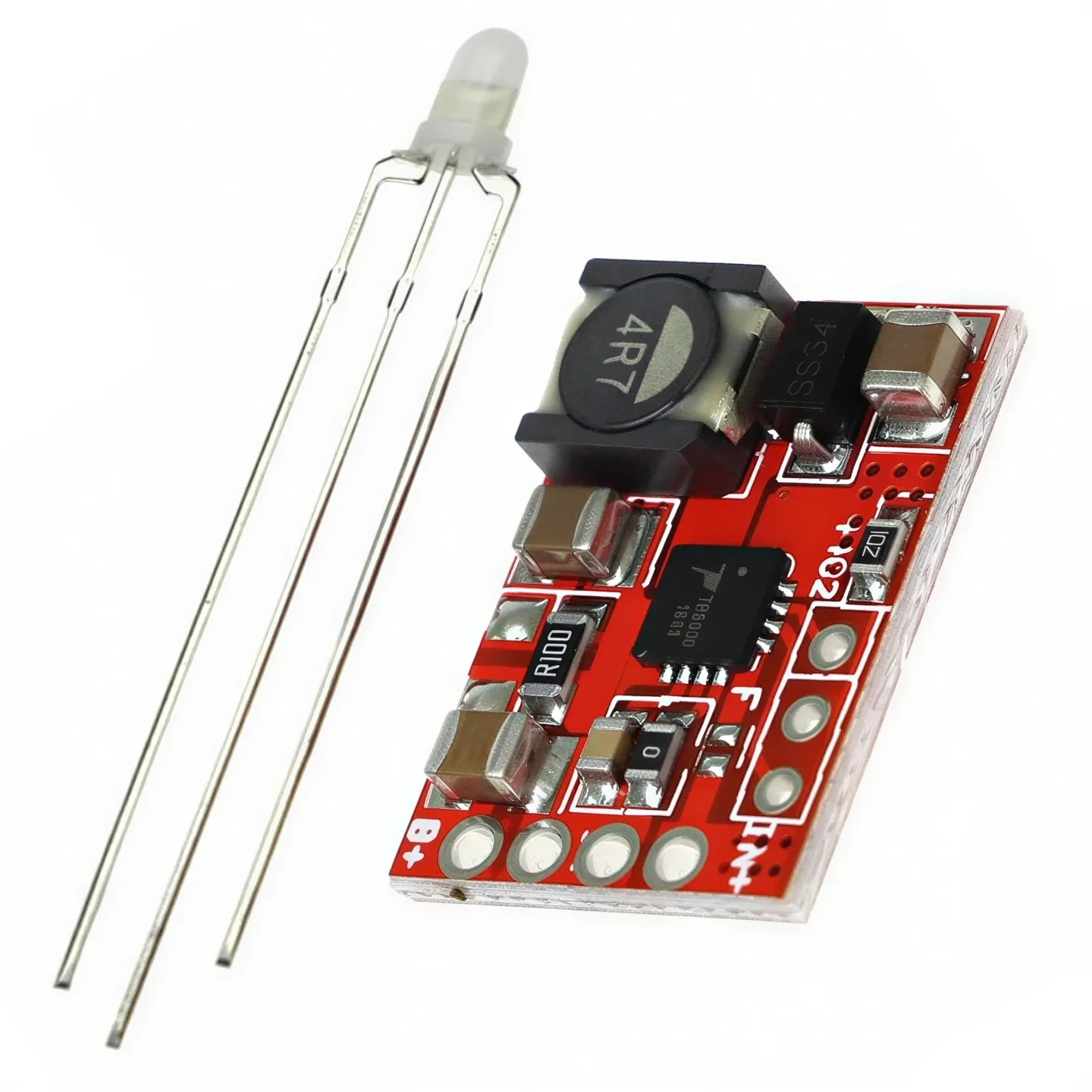

TP5000 4.2V/3.6V 1A Li-ion Li-Po LiFePO4 Pil Şarj Modülü

TP5000 4.2V/3.6V 1A Li-ion Li-Po LiFePO4 Pil Şarj Modülü, tek hücreli lityum pillerin şarj edilmesi için geliştirilmiş kompakt bir anahtarlamalı şarj kartıdır. Kart üzerindeki seçim noktasına göre Li-ion ve Li-Po piller için 4.2V, LiFePO4 piller için 3.6V tam şarj gerilimiyle çalışabilir.

Anahtarlamalı düşürücü devre yapısı, doğrusal şarj modüllerine kıyasla daha düşük güç kaybı ve ısı oluşumuyla çalışmasına yardımcı olur. Varsayılan 1A şarj akımı sayesinde 18650 piller, Li-Po hücreler, LiFePO4 hücreler ve farklı taşınabilir elektronik projelerde kullanılabilir.

TP5000 Pil Şarj Modülü Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• Li-ion, Li-Po ve LiFePO4 pil kimyalarıyla kullanılabilir.
• Tek bir seçim noktası üzerinden 4.2V ve 3.6V şarj modları arasında geçiş yapılabilir.
• Varsayılan olarak 1A şarj akımı sunar.
• Anahtarlamalı düşürücü yapısıyla doğrusal şarj devrelerine göre daha düşük güç kaybıyla çalışır.
• Sabit akım ve sabit gerilim aşamalarından oluşan kontrollü bir şarj süreci uygular.
• Termal düzenleme özelliği sayesinde sıcaklık yükseldiğinde şarj akımını sınırlandırabilir.

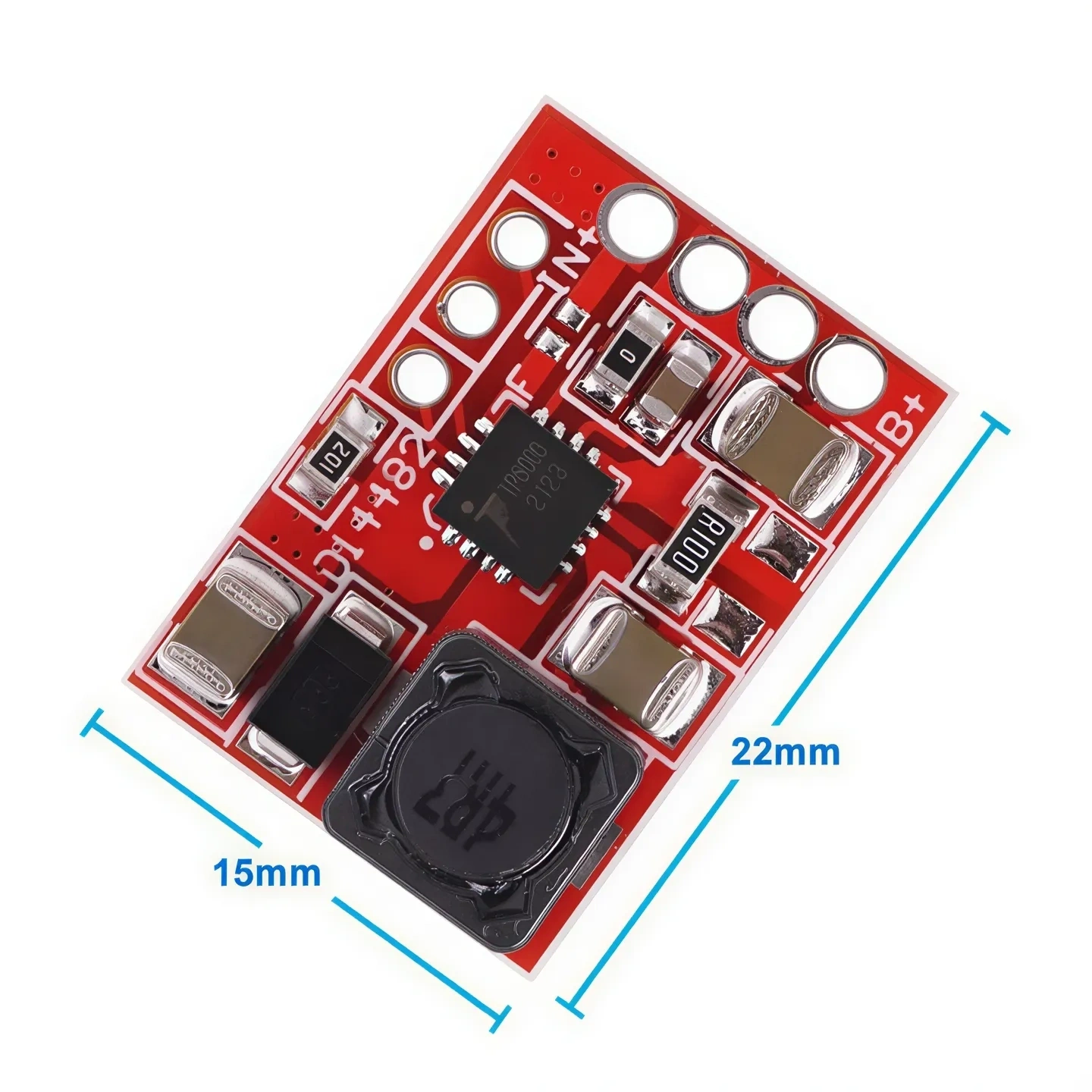

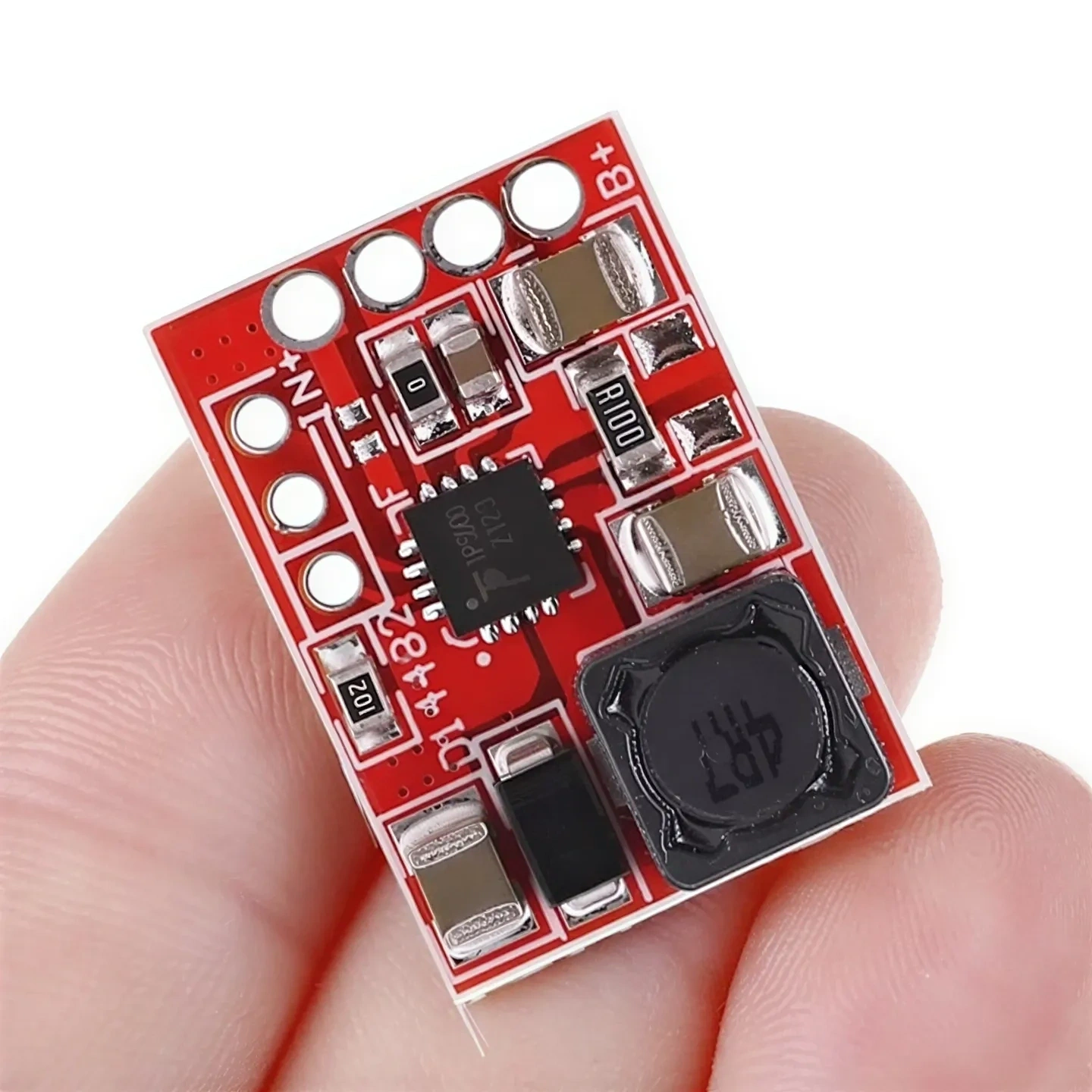

• Kompakt boyutları sayesinde alanın sınırlı olduğu elektronik projelere kolayca entegre edilebilir.

Kullanım ve Güvenlik Önerileri

• Modül yalnızca tek hücreli lityum pillerle kullanılmalıdır.
• Li-ion ve Li-Po kullanımında kart 4.2V şarj moduna ayarlanmalıdır.
• LiFePO4 kullanımında kart üzerindeki ilgili seçim noktası 3.6V şarj modu için yapılandırılmalıdır.
• Kartın varsayılan yapılandırmasının 4.2V olduğu kabul edilmemeli, ilk kullanımdan önce multimetreyle kontrol edilmelidir.
• Giriş geriliminin 4.5V ile 9V arasında tutulması, uzun süreli kullanımda ise 7V değerinin aşılmaması önerilir.
• Şarj akımının kullanılacak pilin kapasitesine ve izin verilen şarj oranına uygun olduğu doğrulanmalıdır.
• Pilin aşırı deşarj, aşırı akım ve kısa devreye karşı korunması için pil kimyasına uygun koruma devresi kullanılmalıdır.

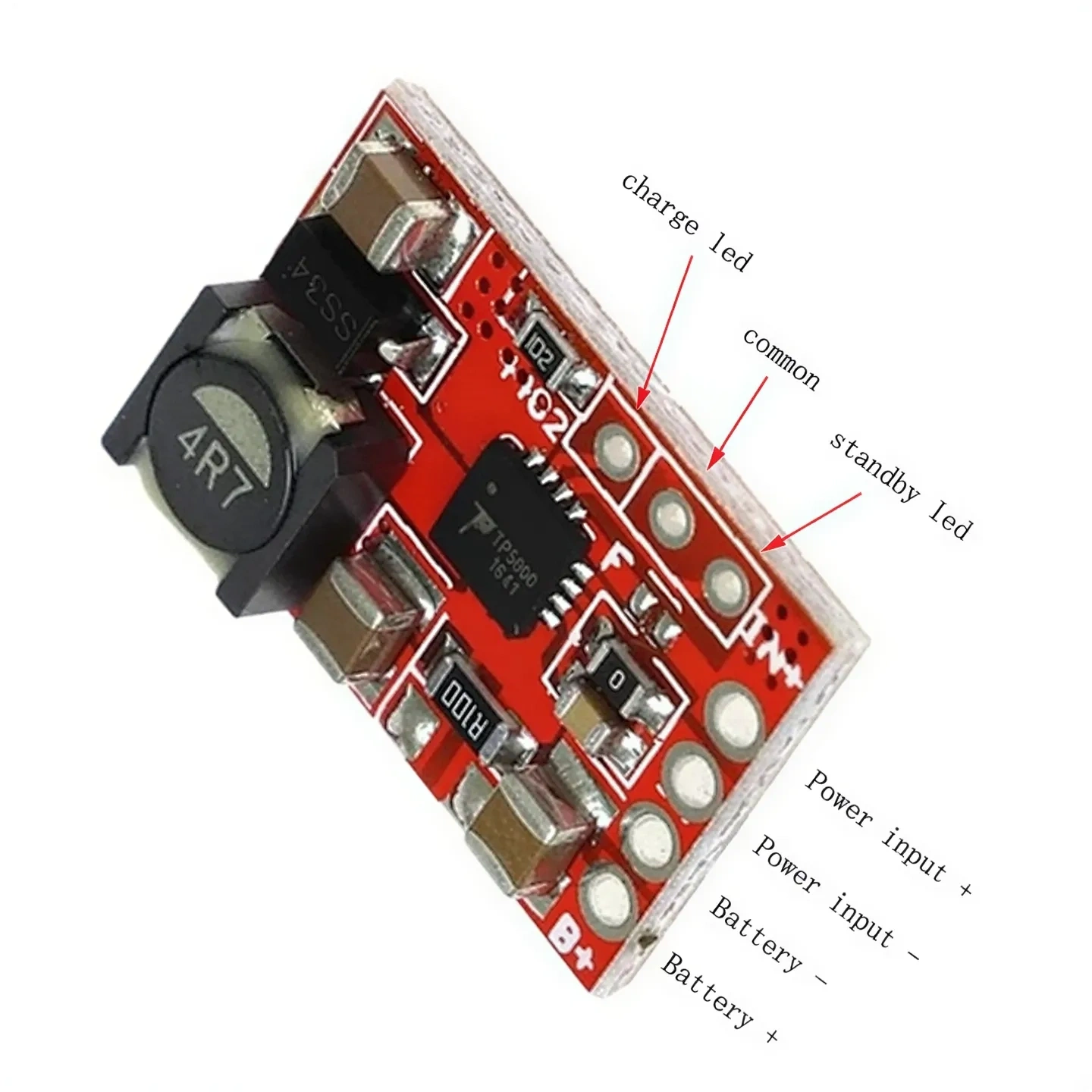

• Güç girişi ve pil bağlantısının kutupları montajdan önce dikkatle kontrol edilmelidir.
• İlk çalıştırmada pil gerilimi, şarj akımı ve kart sıcaklığı gözetim altında takip edilmelidir.
• Hasarlı, şişmiş veya aşırı ısınan piller şarj edilmemelidir.
• Devre kartı kısa devreye, neme ve iletken yüzeylerle temasa karşı yalıtılmalıdır.

Paket İçeriği
