XH-M602 3.7-120V Dijital Göstergeli Pil ve Akü Şarj Kontrol Devresi

XH-M602 / HW-631 gibi kodlarla üretilen bu ürün, lityum pillerin güvenli ve verimli bir şekilde şarj edilmesi ve deşarj edilmesini sağlamak için tasarlanmış bir devredir.

Kategori: Pil Şarj Modülleri
Ürün Kodu: PSTK-6110
Stok: 2

%13

235.79 TL

205.06 TL

39.64 TL 'den başlayan taksitlerle

Karşılaştır

Fiyat Alarmı

XH-M602 3.7-120V Dijital Göstergeli Pil ve Akü Şarj Kontrol Devresi

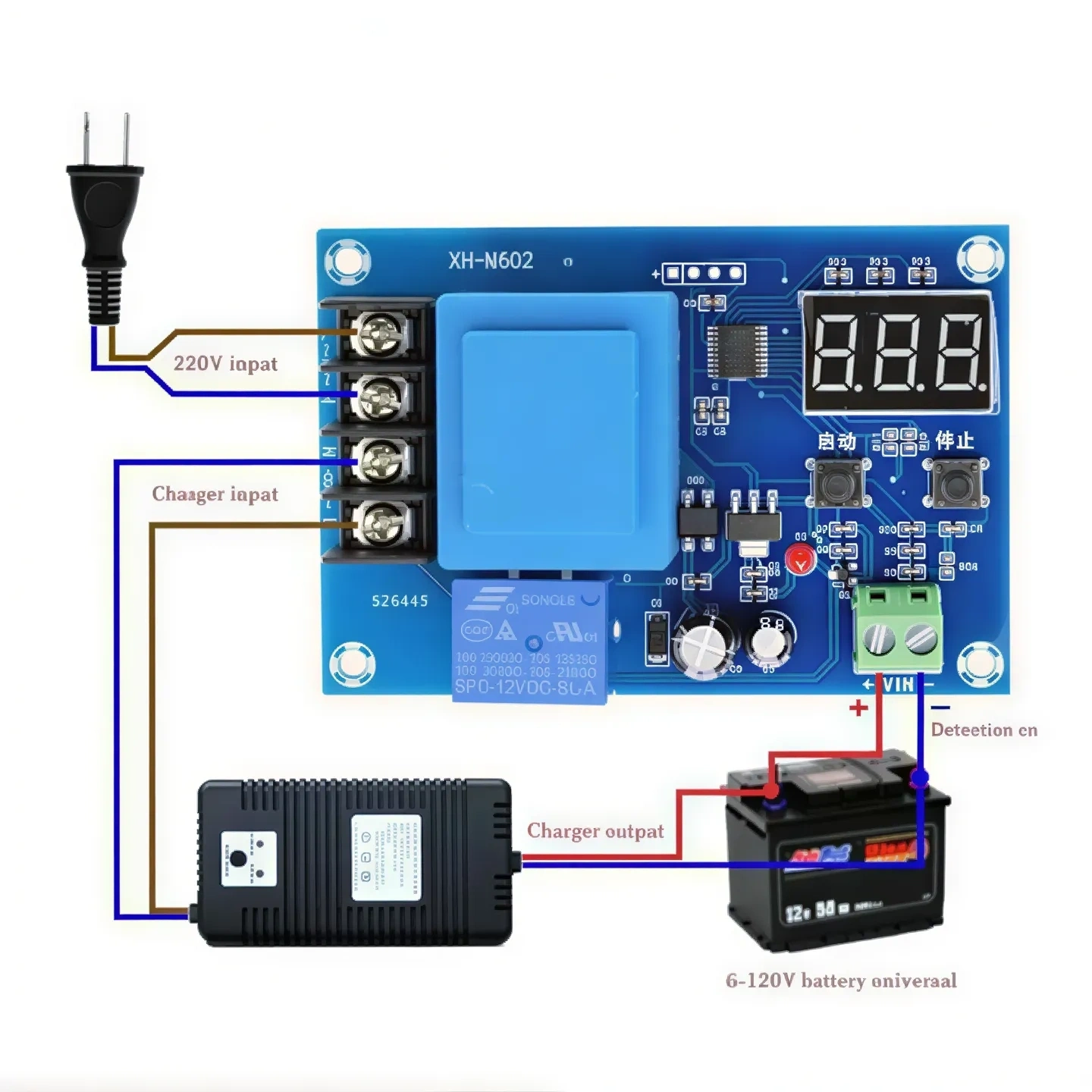

XH-M602 3.7-120V dijital göstergeli pil ve akü şarj kontrol devresi, harici şarj cihazının 220 V AC beslemesini pil gerilimine göre otomatik olarak açıp kapatmak için kullanılır. Pil gerilimi ayarlanan başlangıç seviyesine düştüğünde şarj cihazını çalıştırır, durdurma seviyesine ulaşıldığında ise şarj cihazının şebeke bağlantısını keser.

3.7 V ile 120 V arasındaki pil ve akü sistemlerinin gerilimini ölçebilen modül, üç haneli dijital göstergesiyle anlık gerilim takibi sağlar. RUN+ ve STOP- tuşları kullanılarak şarjın başlayacağı ve duracağı gerilim değerleri pil sistemine uygun şekilde ayarlanabilir.

XH-M602 Şarj Kontrol Devresi Teknik Özellikleri

Model	XH-M602
Ürün Tipi	Şebeke tarafını röleyle yöneten otomatik şarj kontrol devresi
Kontrol Kartı Beslemesi	220 V AC
İzlenen Pil Gerilimi	DC 3.7-120 V
Kontrol Yöntemi	Ayarlanabilir şarj başlatma ve durdurma gerilimi
Röle Kapasitesi	250 V AC 10 A / 30 V DC 10 A
Çıkış Tipi	Röle kontrollü 220 V AC anahtarlama çıkışı
Gösterge	3 haneli dijital LED gösterge
Gösterim Hassasiyeti	0,1 V
Kontrol Hassasiyeti	0,1 V
Gerilim Toleransı	±0,1 V
Uyumlu Pil Sistemleri	Li-ion, Li-Po, LiFePO4, Ni-MH, Ni-Cd, kurşun-asit ve jel aküler
Ayar Tuşları	RUN+ ve STOP-
Pil Ölçüm Bağlantısı	BAT+ ve BAT- vidalı klemensleri
Şebeke Bağlantısı	L-IN, N-IN, N-OUT ve L-OUT vidalı klemensleri

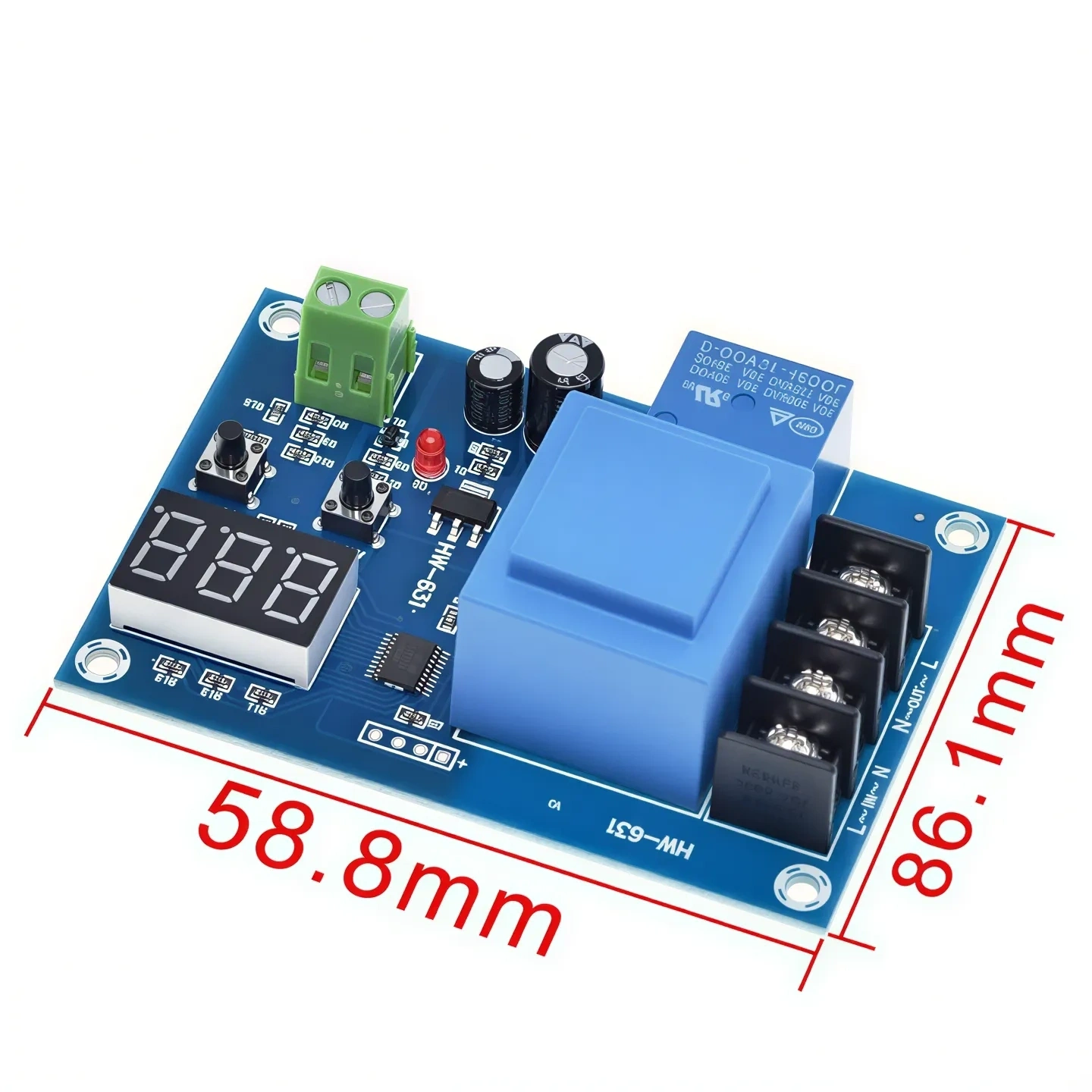

Boyutlar	Yaklaşık 86 × 58 × 24 mm
Ağırlık	Yaklaşık 110 gram

Kullanım Alanları

Otomatik akü şarj sistemleri
Lityum pil paketi şarj kontrolü
Otomobil ve motosiklet aküleri

UPS ve yedek güç sistemleri
Elektrikli araç ve scooter bataryaları
Enerji depolama uygulamaları

Ürün Avantajları

3.7 V ile 120 V arasındaki farklı pil ve akü sistemlerinin gerilimini izleyebilir.
Şarj cihazını ayarlanan alt ve üst gerilim değerlerine göre otomatik yönetir.
Dijital göstergesi sayesinde pil geriliminin anlık olarak takip edilmesini sağlar.
Şarj başlatma ve durdurma seviyeleri kullanıcı tarafından ayarlanabilir.
Kaydedilen ayarlar enerji kesildikten sonra korunur.
Harici şarj cihazının şebeke girişini keserek farklı gerilimlerdeki sistemlerde kullanılabilir.

Kullanım ve Güvenlik Önerileri

Pil kimyasına, hücre sayısına ve paket gerilimine uygun harici bir şarj cihazı kullanılmalıdır.
RUN+ ve STOP- değerleri pil üreticisinin belirttiği güvenli gerilim sınırlarına göre ayarlanmalıdır.
BAT+ ve BAT- bağlantılarında kutupların doğru olduğundan emin olunmalıdır.
Şebeke bağlantıları enerji tamamen kesildikten sonra yapılmalıdır.
Kart, elektriksel olarak yalıtılmış ve havalandırılan uygun bir kutu içerisinde kullanılmalıdır.
Şebeke girişinde uygun değerli sigorta ve kaçak akım koruması bulunmalıdır.
Lityum pil paketlerinde uygun bir BMS veya pil koruma devresi ayrıca kullanılmalıdır.

Bu modül üzerinde tehlikeli 220 V AC şebeke gerilimi bulunur. Kurulum yalnızca elektrik güvenliği konusunda bilgili kişiler tarafından yapılmalıdır. XH-M602 bir pil şarj cihazı değildir; harici şarj cihazının 220 V AC girişini ayarlanan pil gerilimlerine göre açıp kapatır. Pil gerilimini dönüştürmez, şarj akımını sınırlamaz ve BMS işlevi görmez.

Paket İçeriği

1 Adet XH-M602 3.7-120V Dijital Göstergeli Pil ve Akü Şarj Kontrol Devresi
