TP4056 1S 1A Micro USB Li-ion Li-Po Pil Şarj ve Voltaj Yükseltici Modülü

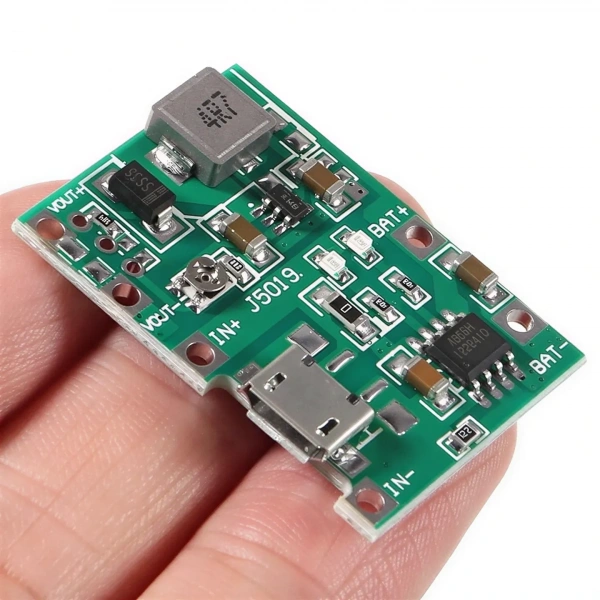

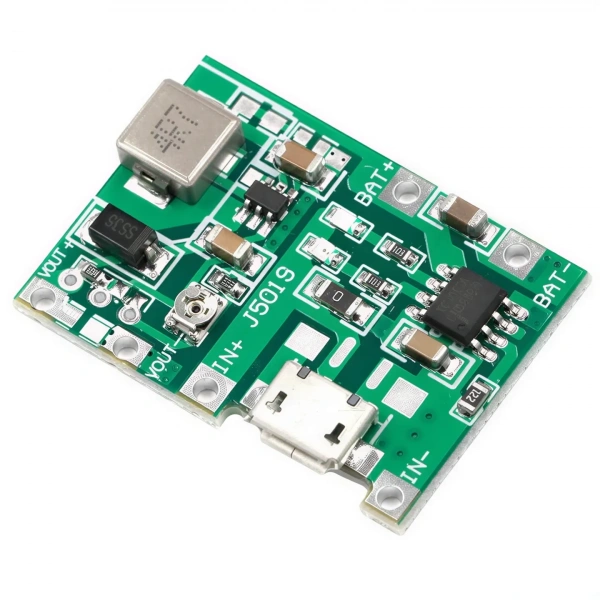

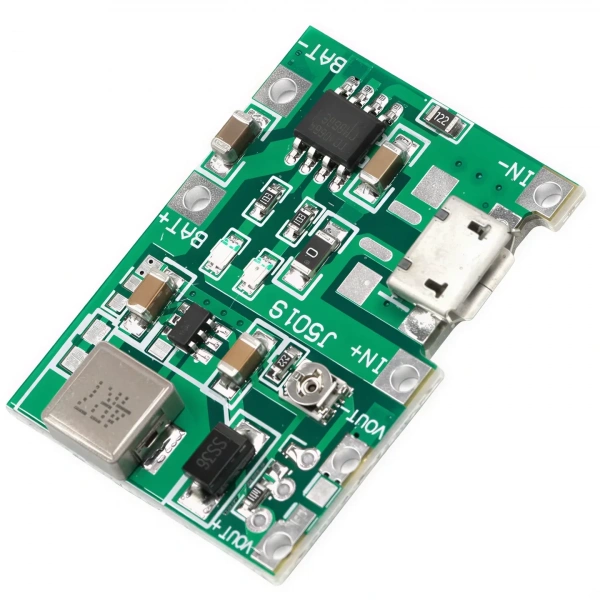

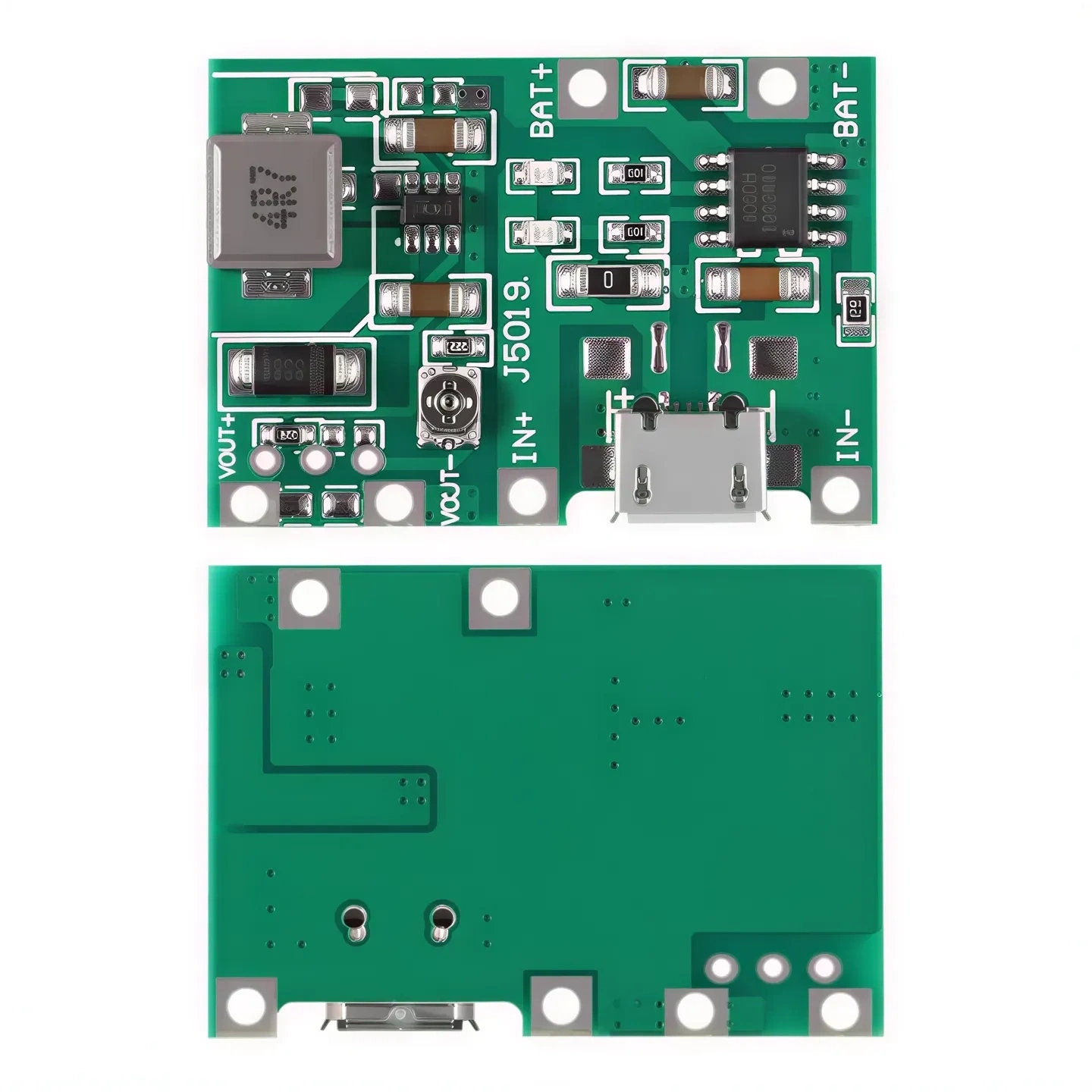

TP4056 1S 1A Micro USB Li-ion Li-Po Pil Şarj ve Voltaj Yükseltici Modülü, tek hücreli lityum pillerin şarj edilmesi ve pil geriliminin daha yüksek bir DC çıkış seviyesine dönüştürülmesi için geliştirilmiş çift işlevli bir karttır. TP4056 şarj entegresi, pili 4.2V tam şarj gerilimine kadar şarj ederken J5019 yükseltici devresi ayarlanabilir bir çıkış gerilimi sağlar.

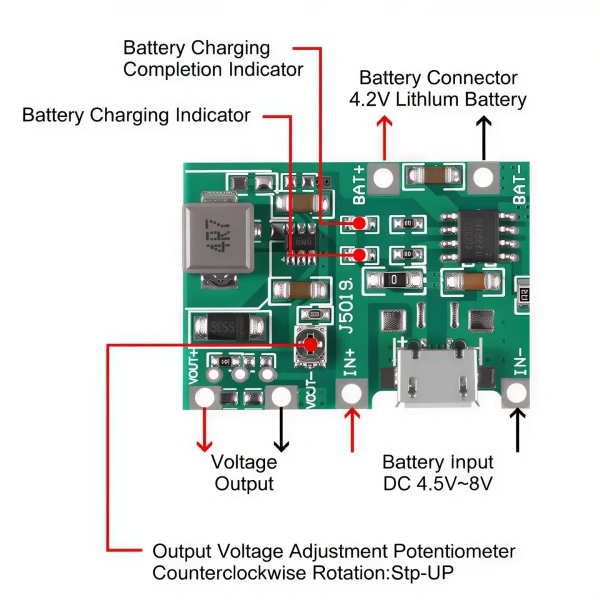

Modül, 3.6V veya 3.7V nominal gerilime sahip Li-ion ve Li-Po pillerle kullanılabilir. Micro USB girişinin yanı sıra lehimlenebilir güç giriş noktaları, pil bağlantıları ve ayarlanabilir yükseltilmiş çıkış uçları sunar. Kart üzerindeki trimpot kullanılarak çıkış gerilimi uygulamanın ihtiyacına göre ayarlanabilir.

TP4056 Şarj ve Voltaj Yükseltici Modülü Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• Pil şarj ve voltaj yükseltme işlevlerini tek kartta birleştirir.
• Micro USB bağlantısı üzerinden standart 5V güç kaynaklarıyla kullanılabilir.
• Tek hücreli Li-ion ve Li-Po pilleri 1A'ya kadar akımla şarj edebilir.
• Çıkış gerilimi kart üzerindeki trimpot yardımıyla ayarlanabilir.
• Farklı gerilimlerde çalışan elektronik devrelerin tek hücreli lityum pille beslenmesine imkân verir.
• Şarj ve şarj tamamlandı durumları LED göstergeleri üzerinden takip edilebilir.
• Kompakt yapısı sayesinde taşınabilir elektronik projelere kolayca entegre edilebilir.

Kullanım ve Güvenlik Önerileri

• Modül yalnızca tek hücreli ve 4.2V tam şarj gerilimine sahip Li-ion veya Li-Po pillerle kullanılmalıdır.
• LiFePO4, Ni-MH, Ni-Cd ve kurşun asit pillerin şarj edilmesi için uygun değildir.
• Pil bağlanmadan önce BAT+ ve BAT− kutupları dikkatle kontrol edilmelidir.
• Giriş kutuplarının ters bağlanması modüle zarar verebilir.
• Yük bağlanmadan önce çıkış gerilimi multimetreyle ölçülmeli ve trimpot üzerinden istenen değere ayarlanmalıdır.
• Çıkış gerilimi yükseldikçe kullanılabilir çıkış akımının azalacağı dikkate alınmalıdır.
• Belirtilen çıkış akımları ideal koşullardaki üst referans değerlerdir; pil gerilimi, bağlantı kabloları ve kart sıcaklığına bağlı olarak düşebilir.
• Şarj sırasında yüksek akımlı bir yükün aynı anda çalıştırılması, TP4056 şarj sonlandırma işlemini etkileyebilir.
• Şarj akımının kullanılacak pilin kapasitesine ve izin verilen şarj oranına uygun olduğu doğrulanmalıdır.
• İlk çalıştırmada pil gerilimi, çıkış gerilimi, akım ve kart sıcaklığı gözetim altında takip edilmelidir.
• Hasarlı, şişmiş veya aşırı ısınan piller kullanılmamalıdır.
• Devre kartı kısa devreye, neme ve iletken yüzeylerle temasa karşı yalıtılmalıdır.

Paket İçeriği
