CN3791 9V 2A MPPT Solar Panel Li-ion Li-Po Pil Şarj Modülü

CN3791 MPPT Solar Şarj Modülü, 9V 2A çıkışıyla güneş panellerinden verimli enerji elde etmenizi sağlar. Li-ion ve Li-Po pilleri hızlı ve güvenli bir şekilde şarj eder.

Kategori: Pil Şarj Modülleri
Ürün Kodu: PSTK-6096
Stok: 10

%13

188.25 TL

163.76 TL

31.66 TL 'den başlayan taksitlerle

Karşılaştır

Fiyat Alarmı

CN3791 9V 2A MPPT Solar Panel Li-ion Li-Po Pil Şarj Modülü

CN3791 9V 2A MPPT Solar Panel Li-ion Li-Po Pil Şarj Modülü, 9V nominal çalışma gerilimine sahip güneş panellerinden tek hücreli lityum pilleri şarj etmek için geliştirilmiş kompakt bir şarj kartıdır. CN3791 kontrol entegresi, güneş panelinin çalışma gerilimini uygun seviyede tutarak panelden alınabilen enerjinin verimli kullanılmasına yardımcı olur.

Modül, 3.6V veya 3.7V nominal gerilime sahip tek hücreli Li-ion ve Li-Po pilleri 4.2V tam şarj gerilimine kadar şarj eder. Sabit akım ve sabit gerilim şarj aşamalarının yanı sıra düşük gerilimli piller için ön şarj, otomatik yeniden şarj ve şarj durumu göstergesi gibi işlevler sunar.

CN3791 MPPT Solar Şarj Modülü Teknik Özellikleri

Kontrol Entegresi	CN3791
Modül Tipi	MPPT özellikli düşürücü solar pil şarj modülü
Solar Panel Gerilimi	9V nominal
Hücre Serisi	1S – Tek hücre
Uyumlu Pil Kimyası	Li-ion ve Li-Po
Pil Nominal Gerilimi	3.6V / 3.7V
Tam Şarj Gerilimi	4.2V ±%1
Maksimum Şarj Akımı	2A'ya kadar
Şarj Yöntemi	Ön şarj, sabit akım ve sabit gerilim
Anahtarlama Frekansı	300 kHz

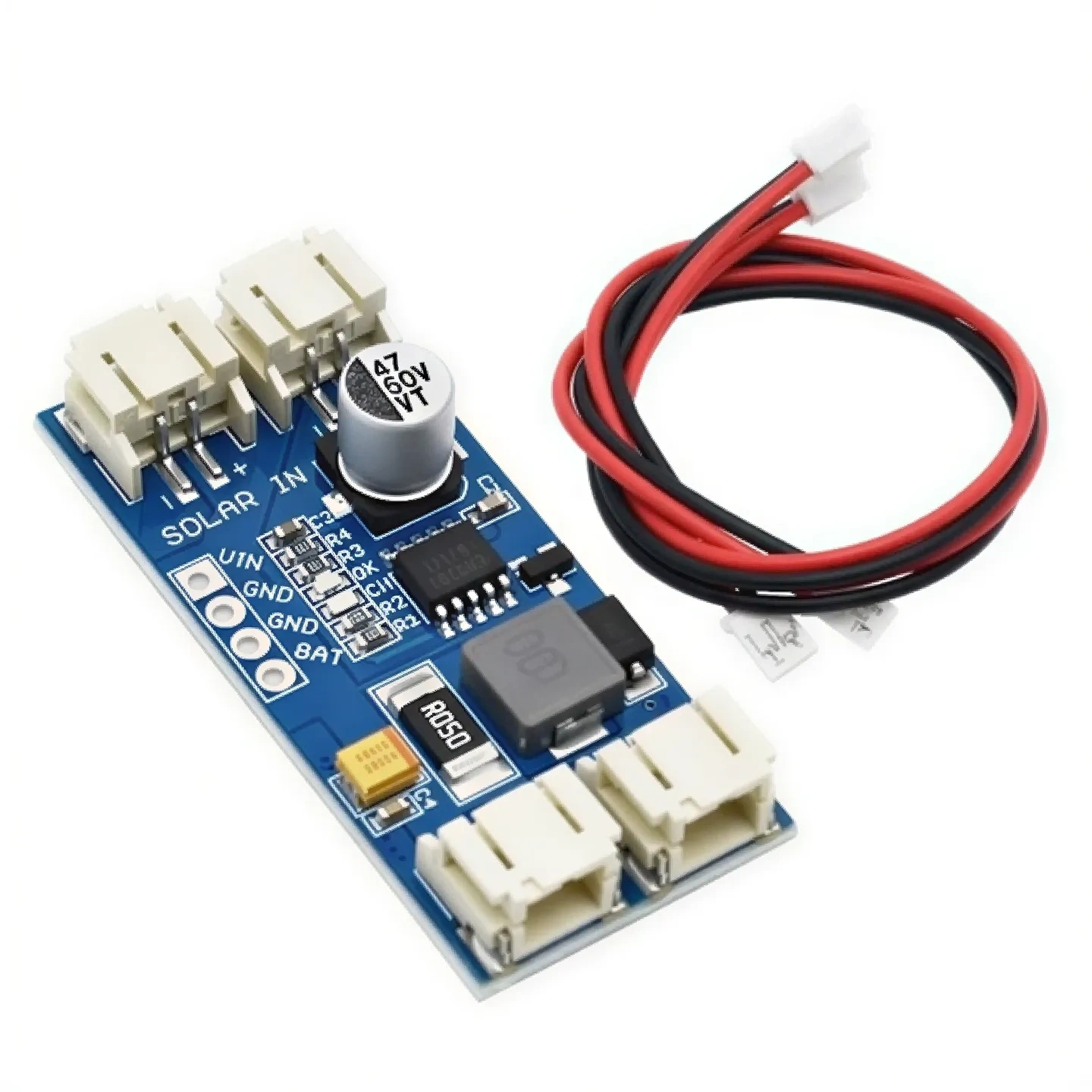

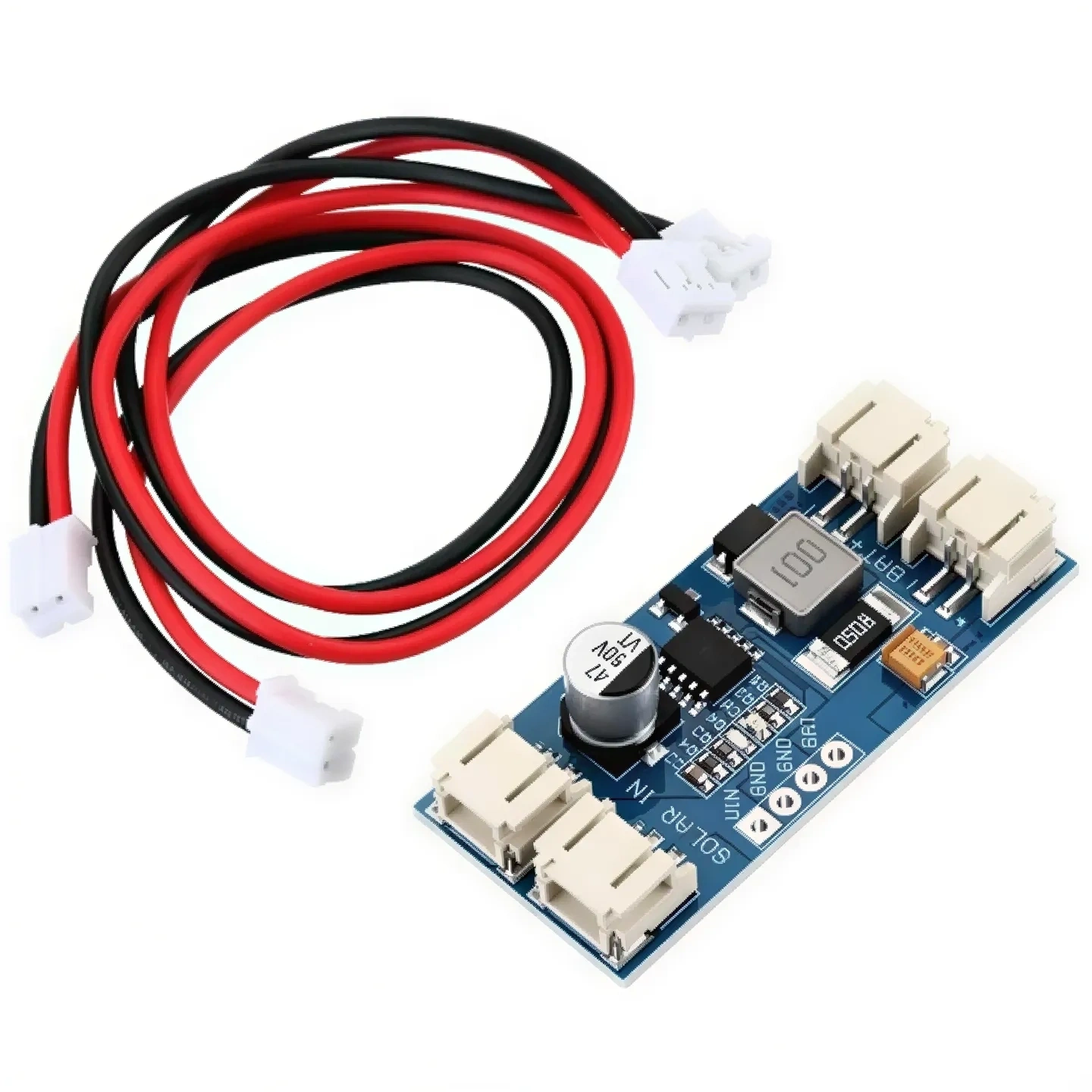

Bağlantı Tipi	2 pin PH2.0 / JST soketler ve lehim bağlantı noktaları
Durum Göstergeleri	Şarj ve şarj tamamlandı LED göstergeleri

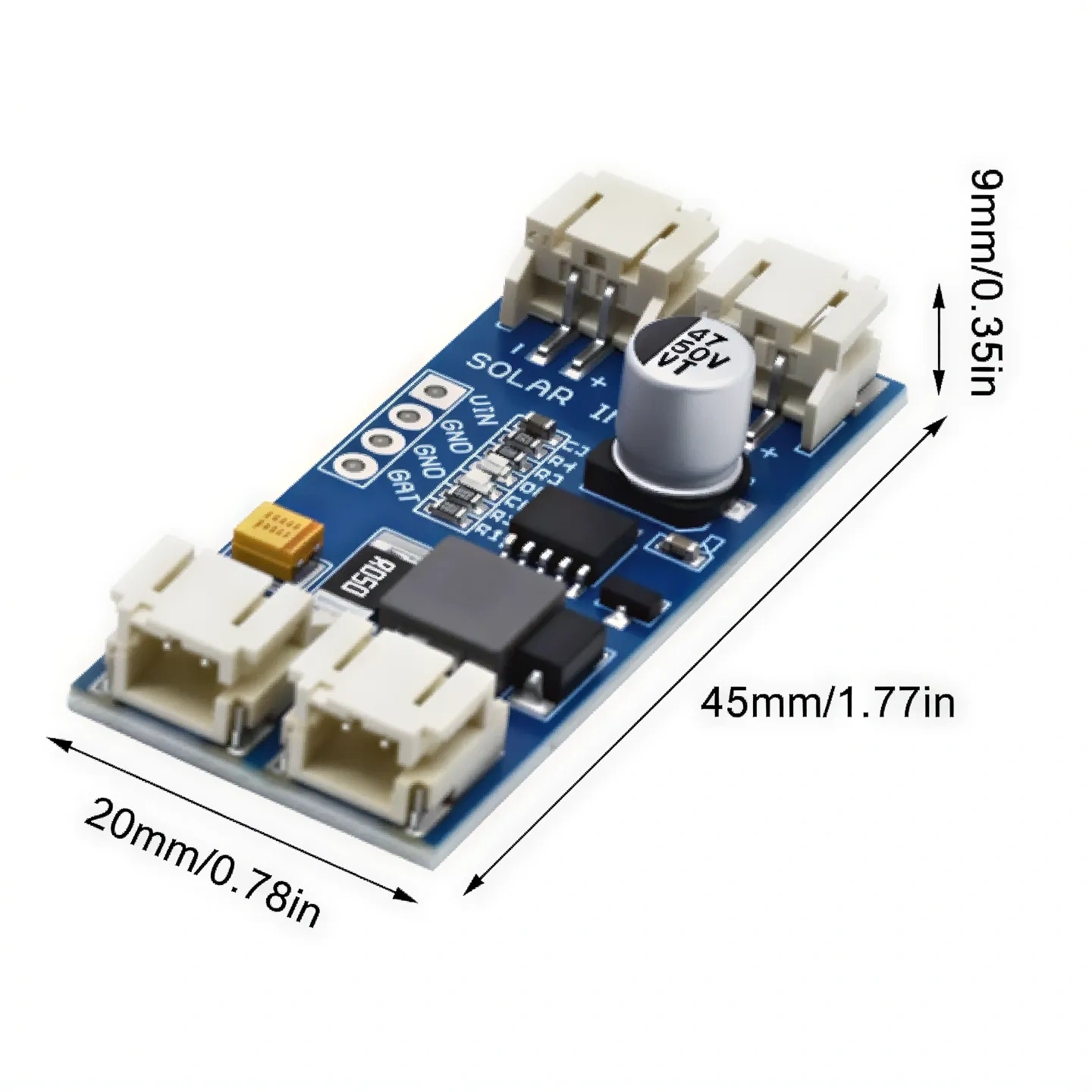

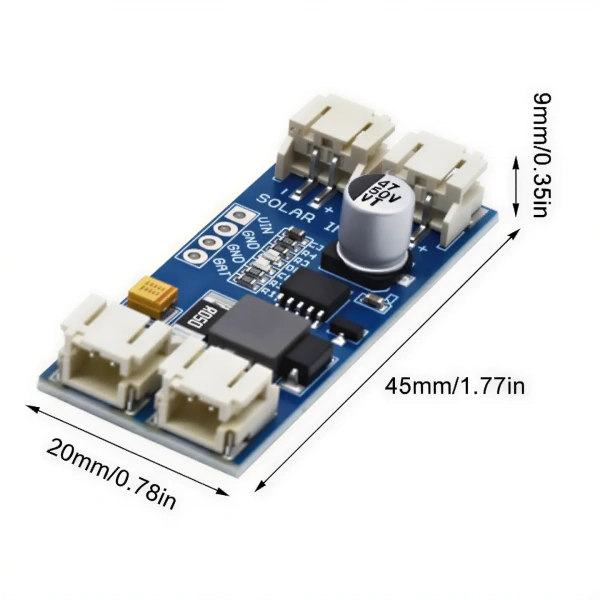

Boyutlar	Yaklaşık 45 × 20 × 9 mm

Kullanım Alanları

Güneş enerjili pil şarj sistemleri
Tek hücreli 18650 pil uygulamaları
Li-ion ve Li-Po batarya projeleri

Uzaktan çalışan sensör sistemleri
IoT ve kablosuz haberleşme projeleri
Taşınabilir elektronik cihazlar

Ürün Avantajları

9V nominal solar panellerle tek hücreli lityum pillerin şarj edilmesini sağlar.
MPPT çalışma yöntemiyle güneş panelinden alınan enerjinin verimli kullanılmasına yardımcı olur.
2A'ya kadar şarj akımı desteği sunar.
Düşük gerilimli piller için ön şarj işlevine sahiptir.
Sabit akım ve sabit gerilim aşamalarından oluşan kontrollü bir şarj süreci uygular.
Şarj tamamlandıktan sonra pil gerilimi düştüğünde otomatik olarak yeniden şarj işlemini başlatabilir.

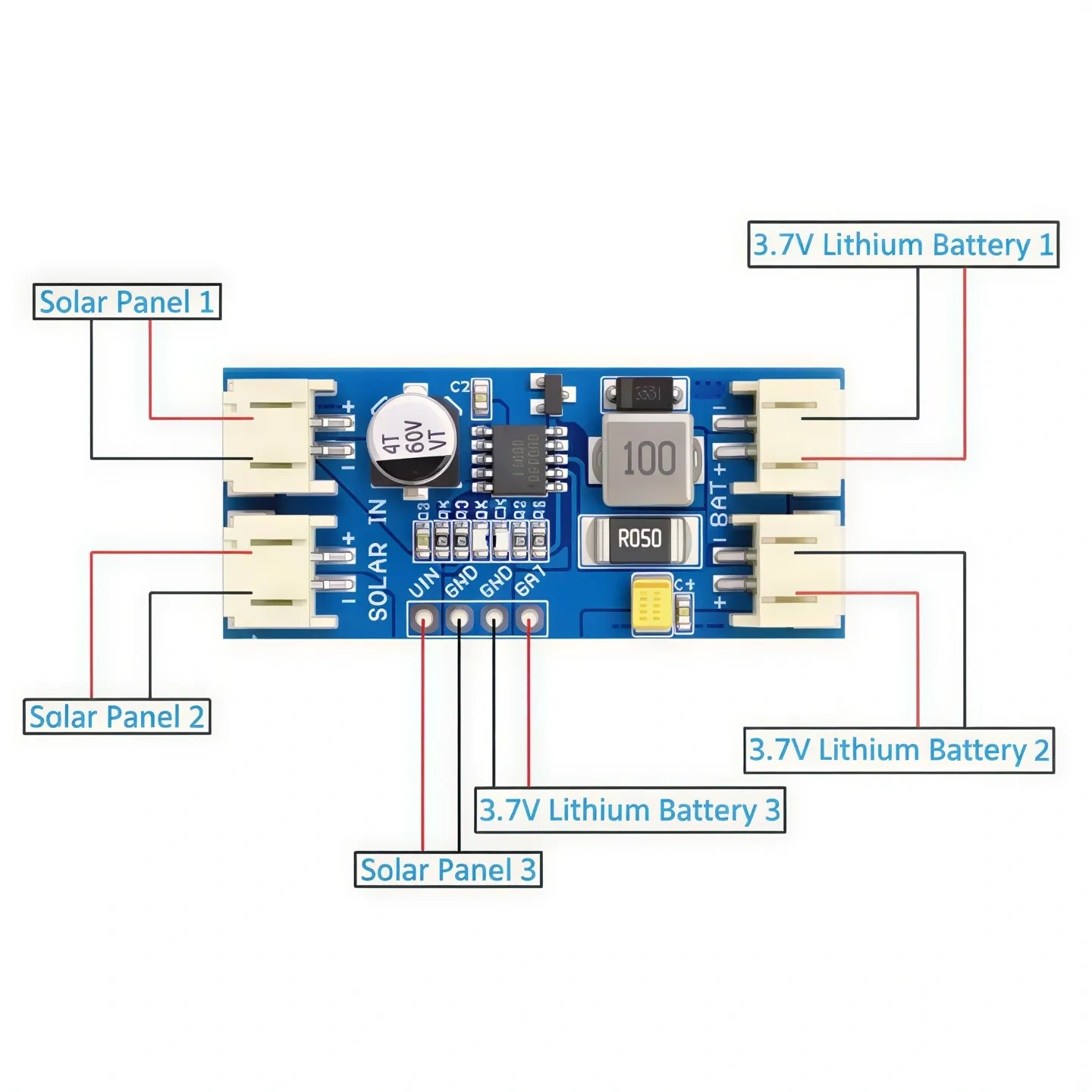

PH2.0 soketleri sayesinde solar panel ve pil bağlantılarının kolayca yapılmasına imkân verir.
Kompakt boyutları sayesinde taşınabilir ve alanın sınırlı olduğu projelere entegre edilebilir.

Kullanım ve Güvenlik Önerileri

Önemli: Bu modül yalnızca tek hücreli 3.6V veya 3.7V Li-ion ve Li-Po pilleri şarj etmek için kullanılmalıdır. Pilin aşırı deşarj, aşırı akım ve kısa devreye karşı korunması için korumalı pil veya ayrıca uygun bir 1S BMS kullanılması önerilir.

Bağlanacak güneş panelinin nominal çalışma gerilimi modülün 9V giriş yapılandırmasına uygun olmalıdır.
Kullanım öncesinde kartın arka yüzündeki 9V seçim köprüsü kontrol edilmelidir.
Solar panel ve pil kutupları bağlantıdan önce dikkatle doğrulanmalıdır.
Pil, güneş paneli bağlanmadan önce modüle bağlanmalıdır.
Şarj akımı pilin kapasitesine, güneş panelinin gücüne ve çalışma koşullarına uygun olmalıdır.
2A şarj akımının kullanılabilmesi için pilin bu akımı güvenli biçimde kabul edebilmesi ve güneş panelinin yeterli güç sağlaması gerekir.
Modül çok hücreli seri pil paketlerinde, LiFePO4, Ni-MH, Ni-Cd veya kurşun asit akülerde kullanılmamalıdır.
İlk çalıştırmada pil gerilimi, şarj akımı ve kart sıcaklığı gözetim altında kontrol edilmelidir.
Hasarlı, şişmiş veya aşırı ısınan piller şarj edilmemelidir.
Devre kartı kısa devreye, neme ve iletken yüzeylerle temasa karşı yalıtılmalıdır.

Paket İçeriği

1 adet CN3791 9V 2A MPPT solar panel Li-ion Li-Po pil şarj modülü
