TP5000 3.6V/4.2V 1A Type-C Li-ion Li-Po LiFePO4 Pil Şarj Modülü

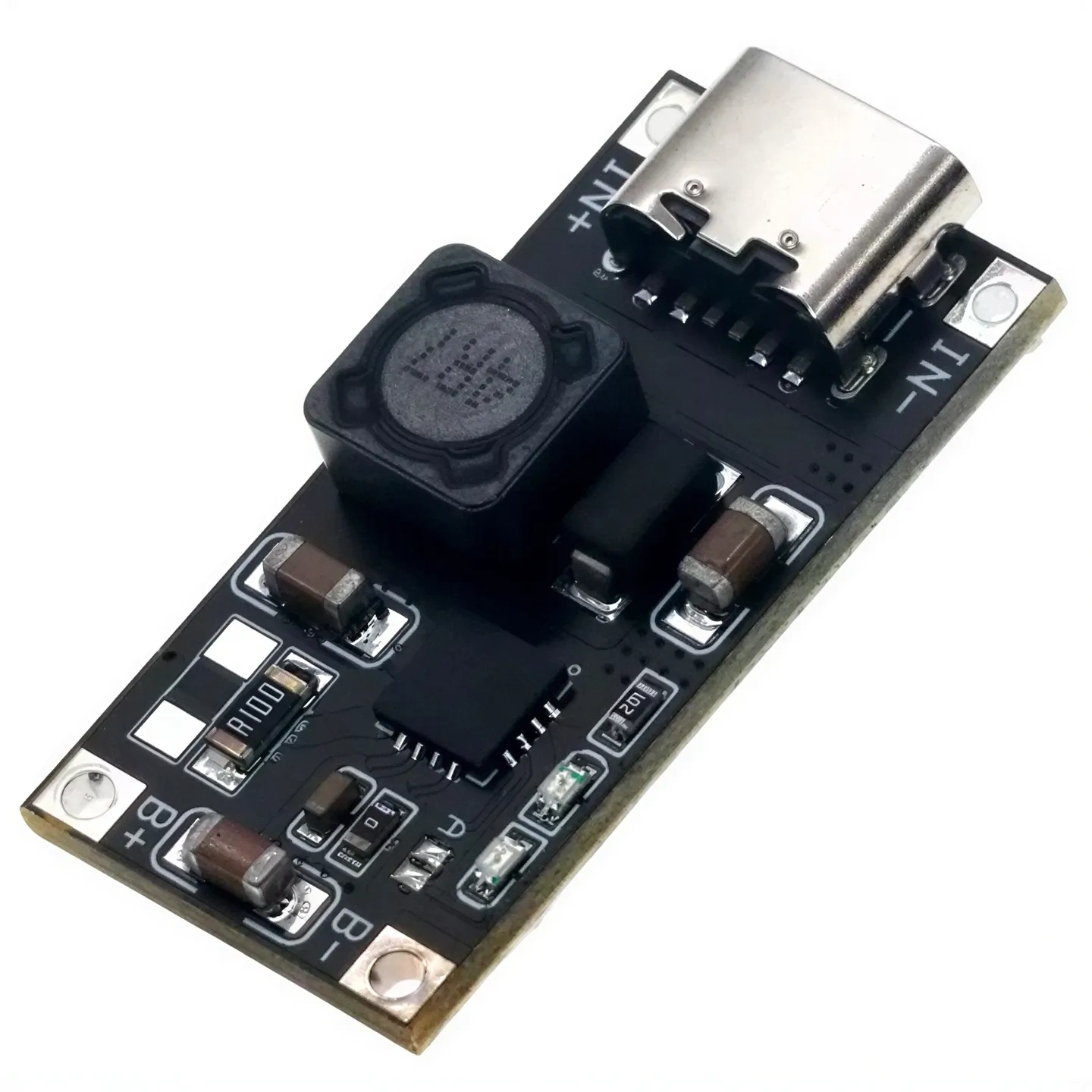

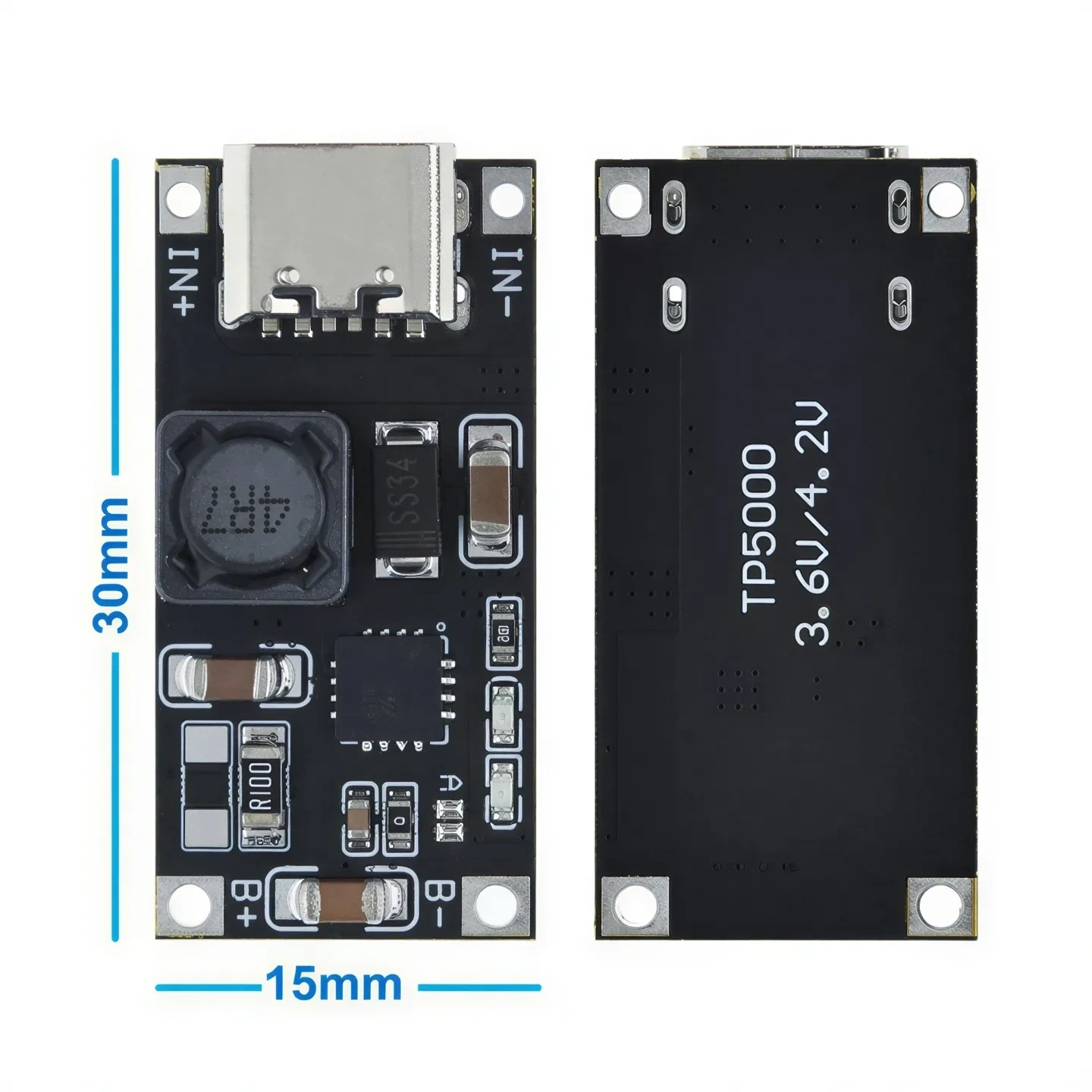

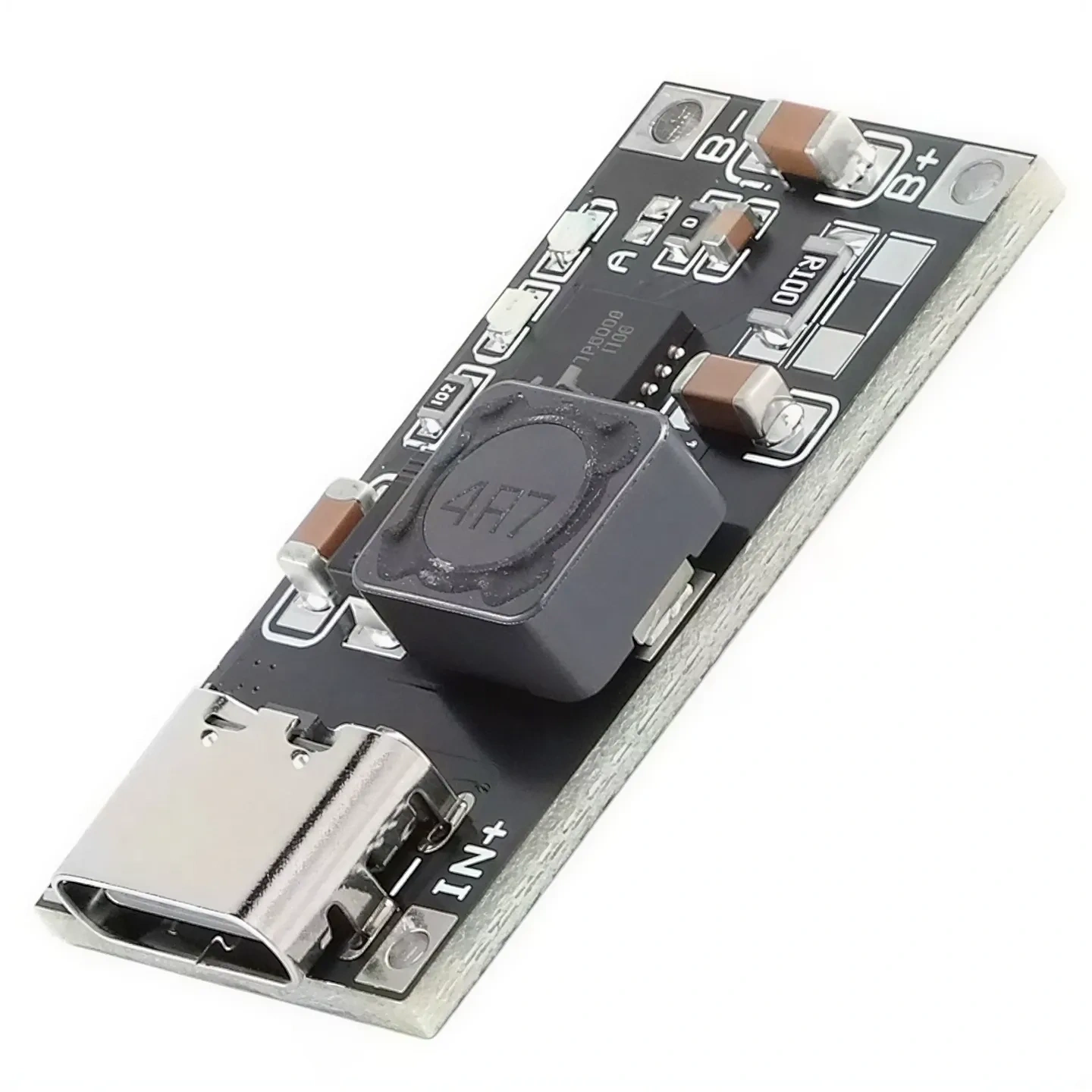

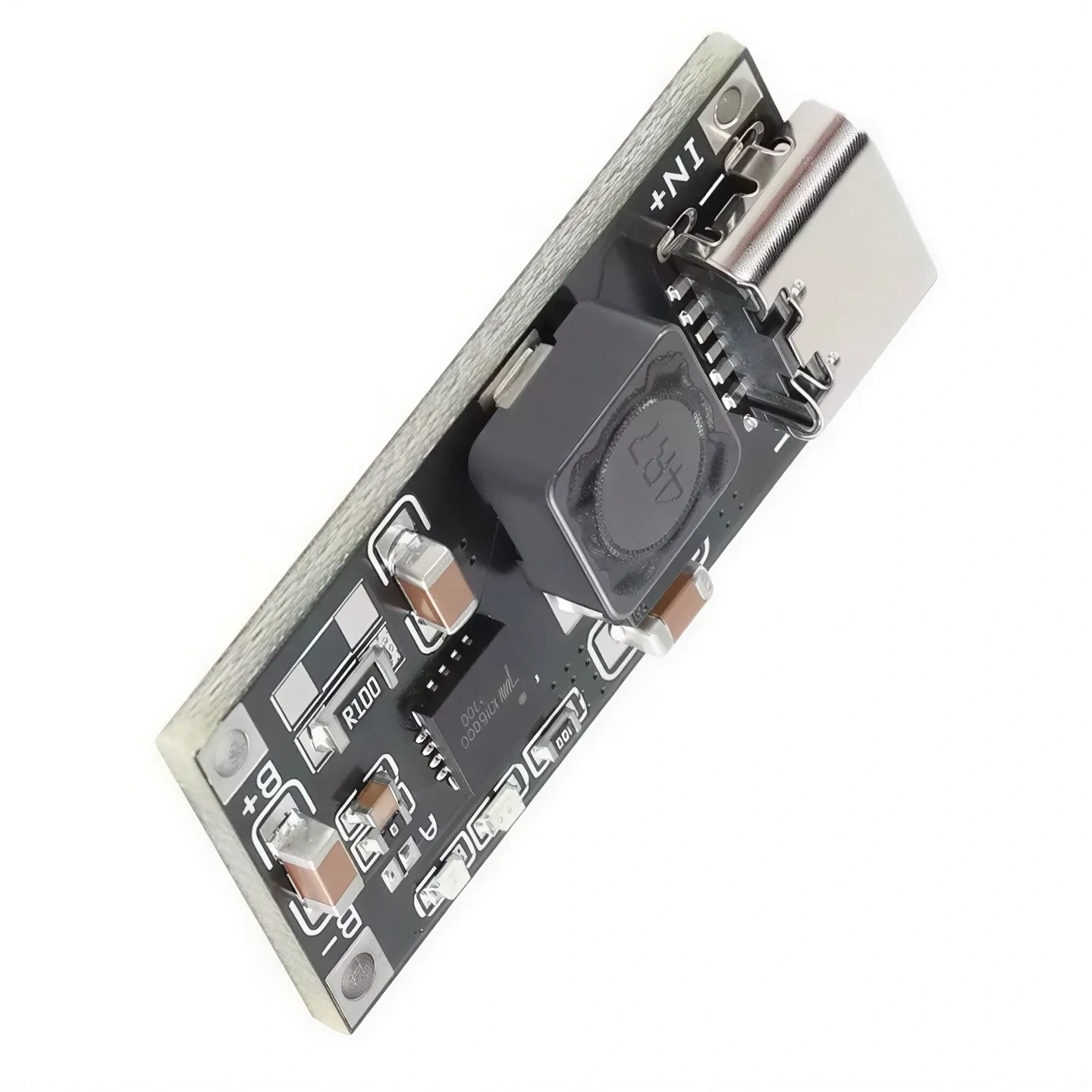

TP5000 3.6V/4.2V 1A Type-C Li-ion Li-Po LiFePO4 Pil Şarj Modülü, tek hücreli lityum pillerin şarj edilmesi için geliştirilmiş kompakt bir anahtarlamalı şarj kartıdır. USB Type-C bağlantısından aldığı 5V DC güçle çalışır ve varsayılan olarak 3.6V tam şarj gerilimine sahip LiFePO4 hücrelerin şarj edilmesine uygundur.

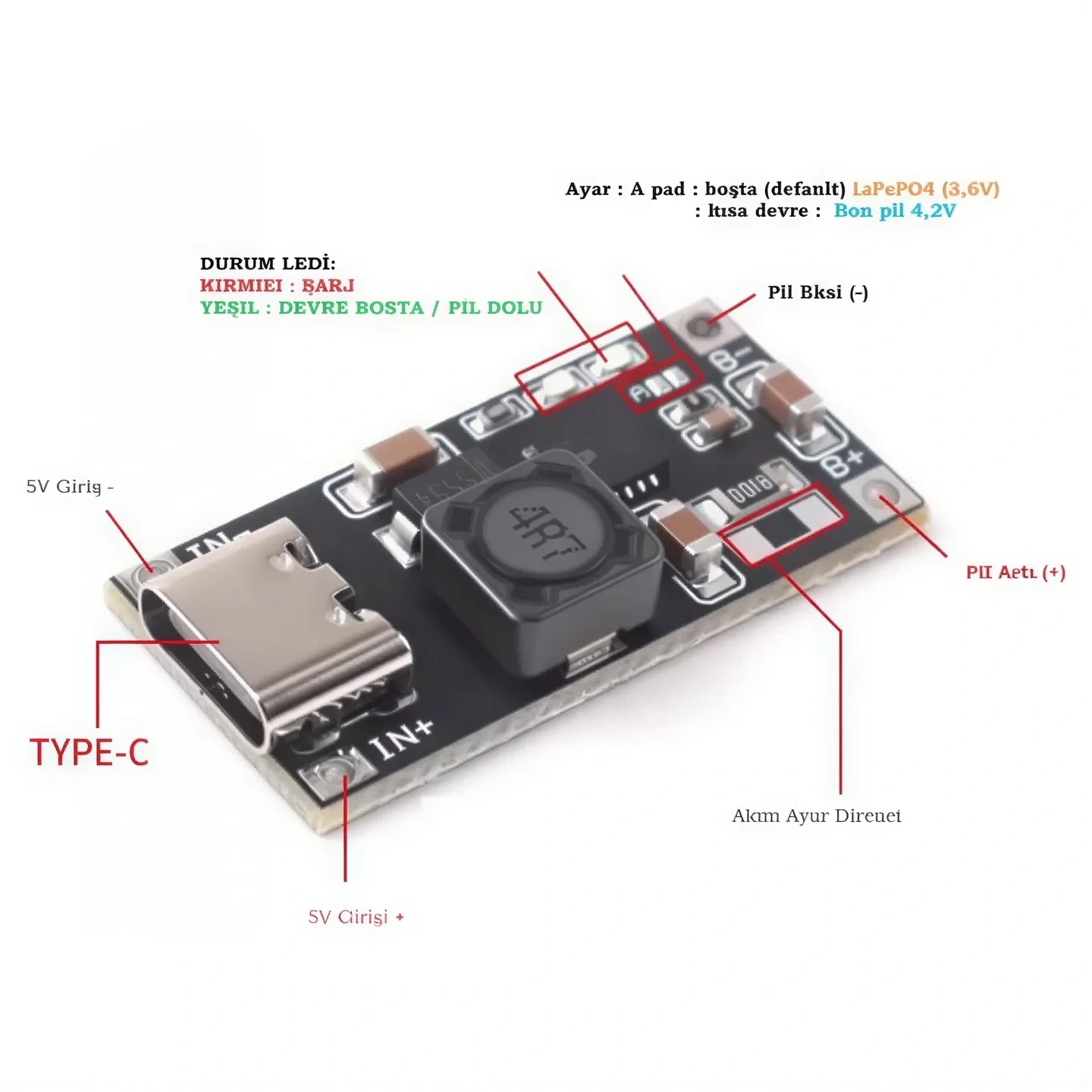

Kart üzerindeki A seçim noktası kısa devre edilerek şarj gerilimi 4.2V seviyesine alınabilir. Bu sayede modül, 4.2V modunda Li-ion ve Li-Po; 3.6V modunda ise LiFePO4 pillerle kullanılabilir. Anahtarlamalı düşürücü devre yapısı, doğrusal şarj modüllerine göre daha düşük güç kaybı ve ısı oluşumuyla çalışmasına yardımcı olur.

TP5000 Type-C Pil Şarj Modülü Teknik Özellikleri

Kullanım Alanları

Ürün Avantajları

• USB Type-C bağlantısı sayesinde standart 5V güç kaynaklarıyla kullanılabilir.
• Li-ion, Li-Po ve LiFePO4 pil kimyalarını destekler.
• Kart üzerindeki seçim noktasıyla 3.6V ve 4.2V şarj modları arasında geçiş yapılabilir.
• 1A'ya kadar şarj akımı sunar.
• Anahtarlamalı düşürücü yapısıyla doğrusal şarj modüllerine göre daha düşük güç kaybıyla çalışır.
• Sabit akım ve sabit gerilim aşamalarından oluşan kontrollü bir şarj süreci uygular.
• Termal düzenleme özelliği sayesinde kart sıcaklığı yükseldiğinde şarj akımını sınırlandırabilir.
• LED göstergeleri üzerinden şarj durumu takip edilebilir.
• Kompakt boyutları sayesinde elektronik projelere kolayca entegre edilebilir.

Kullanım ve Güvenlik Önerileri

• Modül yalnızca tek hücreli lityum pillerle kullanılmalıdır.
• Li-ion ve Li-Po piller 4.2V, LiFePO4 piller ise 3.6V şarj modunda kullanılmalıdır.
• Pil kimyası belirlenmeden ve şarj gerilimi kontrol edilmeden pil bağlantısı yapılmamalıdır.
• A seçim noktasında yapılacak değişiklikler yalnızca gerekli teknik bilgiye sahip kişiler tarafından gerçekleştirilmelidir.
• USB Type-C girişine uygun ve kararlı bir 5V DC güç kaynağı bağlanmalıdır.
• Şarj akımının kullanılacak pilin kapasitesine ve izin verilen şarj oranına uygun olduğu doğrulanmalıdır.
• Modül bir BMS değildir. Pilin aşırı deşarj, aşırı akım ve kısa devreye karşı korunması için pil kimyasına uygun koruma devresi kullanılmalıdır.
• Güç girişi ve pil bağlantısının kutupları montajdan önce dikkatle kontrol edilmelidir.
• İlk çalıştırmada pil gerilimi, şarj akımı ve kart sıcaklığı gözetim altında takip edilmelidir.
• Hasarlı, şişmiş veya aşırı ısınan piller şarj edilmemelidir.
• Devre kartı kısa devreye, neme ve iletken yüzeylerle temasa karşı yalıtılmalıdır.

Paket İçeriği
